Как сварить самостоятельно банную печь с водным баком

Обратите внимание!

Строительные работы заключаются не только в сооружении печи или нагревательного прибора. Чертеж и планировка фундамента тоже требуют внимания.

Помните о безопасности и о том, что большое количество горячих приборов и неправильное обращение может привести к ожогам и травмам. На общую атмосферу и интерьер помещения могут повлиять оформление стен, лавок, печи, отделка клинкерной плиткой.

Если у вас появилось реальное желание построить баню, то тщательно обдумайте все, начиная от кладки фундамента, заканчивая дверными и оконными рамами и резервуарами для подогрева жидкости. Следите за тем, насколько добросовестно будут выполнены работы и контролируйте процессы.

Просмотр нашего видео, не заменит консультацию у специалиста, но поможет донести много полезной информации. Готовые проекты или предложения намного упростят поставленную задачу по обустройству.

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

• требуемое количество кирпичей;
• мастерок, кельму;
• строительный уровень;
• емкость для замешивания раствора;
• затирку для швов;
• трубы для сборки дымохода;
• асбест, рубероид;
• дрель с насадкой миксер;
• дверцы для топочной камеры, зольника;
• металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

• бак с водой;
• дымоотвод с его отдельными элементами;
• топочную камеру;
• зольный ящик;
• дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

• песок, просеянный через сито;
• шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

Возведение фундамента

Процесс сборки фундамента:

1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
6. Замешать цементный раствор.
7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича. Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию. Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать. После кладки каждого ряда его нужно проверять строительным уровнем. Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

• Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
• Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
• В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
• Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
• Быстрый нагрев — через пару часов парная уже готова к процедурам.
• Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
• Безопасность в эксплуатации при выполнении правил сборки печи.

1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы в отоплении больших помещений.
3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

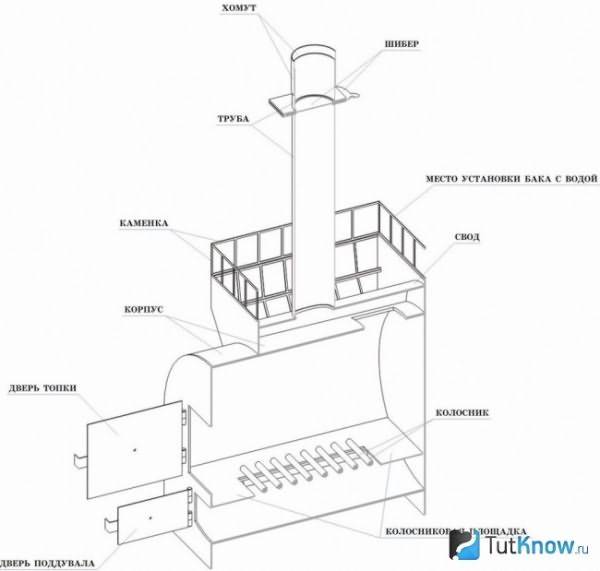

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
9. В водяном баке делаем отверстие под кран.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Как правильно установить печку в бане

Металлические дровяные печки не требуют такого массивного фундамента, как кирпичные, однако желательно все-таки делать под них основание, если есть такая возможность. Достаточно конструкции небольших размеров – 0,5×1,2 м.

Для фундамента делают яму глубиной около полуметра, утрамбовывают дно и засыпают слоем щебня толщиной в 30 см. Поверх щебневой подушки делают стяжку. Когда она высохнет, укладывают гидроизолятор, заливают бетонный раствор. После затвердения фундамент закрывают листом металла и приступают к установке печи.

Схема фундамента под банную печку

При монтжае печки следует помнить несколько важных правил:

Под конструкцию нужно выделить площадку размерами 70х70 см.

Топочная дверца должна «смотреть» в сторону двери. Дверца каменки – наоборот, в сторону, противоположную двери.

Там, где дымоход выходит наружу, кирпичную кладку нужно сделать на 12 см толще.

Если перекрытия бани изготовлены из дерева, их защищают теплоизоляционными материалами.

В технической документации к каждой модели промышленного изготовления указаны нормы и правила, которых нужно придерживаться для безопасного монтажа конструкции. Строгое следование рекомендациям производителя – залог нормальной работы печки в течение всего срока эксплуатации.

Не стоит игнорировать инструкции и не нужно пользоваться документацией, прилагающейся к другим моделям.

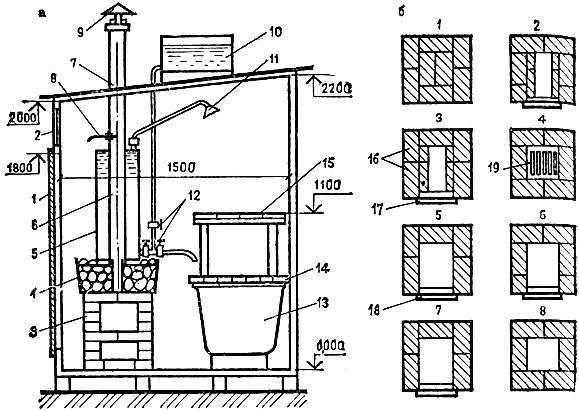

Схема размещения печки в бане

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

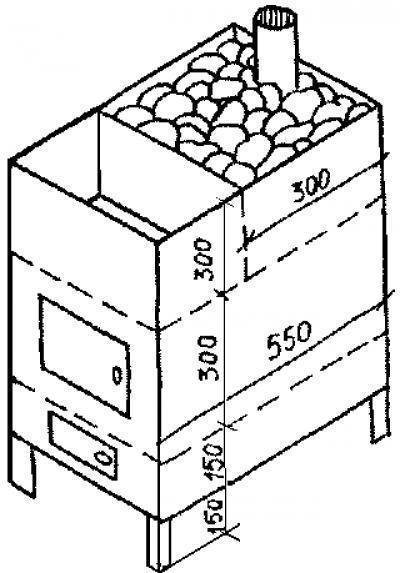

1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

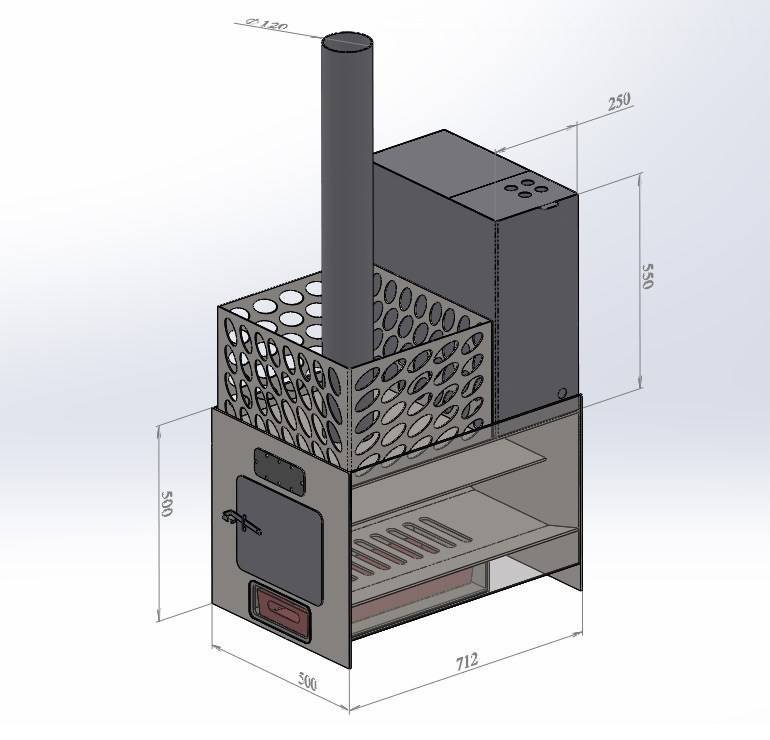

2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Танцы вокруг печки

Попробуем разобраться в устройстве, которое имеет классическая или, если желаете, стандартная печка для бани.

Начнем с каменки. Именно камни — ключевое значение в процессе аккумуляции и передачи тепла в пространство парильного помещения. Их нужно искать, оценивать и приобретать заранее. Ибо на дороге они, как правило, валяются крайне редко, а стоят немало.

Время собирать камни

Самодельная печь должна быть максимально энергоэффективной. Так вы и попаритесь вдоволь и дрова еще останутся. Она в обязательном виде имеет в своей конструкции отделение в котором уложены камни.

При общем довольно таки невзрачном виде они выполняют колоссальную работу. Аккумулируют первый, так называемый «быстрый жар», а потом отдают его в окружающее пространство, в невидимом человеческому глазу, инфракрасном спектре. Особенности такого излучения в том, что оно очень эффективно нагревает неконтактные поверхности: стены, пол, потолок, системно прогревая все помещение.

Очень важный показатель, который определяет эффективность работы насыпки в каменке в таких, весьма своеобразных, устройствах — отношение теплоемкости камня к его теплопроводности. Хорошим вариантом выступает базальт. Такие распространенные горные породы, как доломиты, известняки, гранит и мрамор не годятся.

Показателем неплохого наполнителя является темный цвет, очень плотная однородная структура массива камня в месте излома и округлая форма, называемая в среде банщиков «голыш» и «окатыш»

Форма камня близкая к шару гарантирует максимальную эффективность последнего для излучения тепла.

Важно отметить и порядок засыпки камней в каменку. Для проточной каменки насыпь идет от крупного к мелкому, тем самым обеспечивая наибольшее отношение площади камня к его объему

Одновременно мелкий камень расклинцовывает крупный, заполняя пустоты и сводя к минимуму «ленивый объем».

Глухая и проточная каменка: принцип работы и предпочтение в выборе

Этот раздел затрагивает такой вопрос, как непосредственное устройство печи. Пожалуй, начнем с варианта «глухоты» в которой каменка отделена от топки и воздействия дымовых газов глухой перегородкой. Это обеспечивает, с одной стороны:

1. Постоянную чистоту камней и отсутствие такой не совсем приятной процедуры как переборка, очистка и промывка камней.
2. Такая конструкция обеспечивает возможность поддавания пара во время горения топки.

Однако не стоит забывать, что глухая, открытая сверху печь, а точнее ее каменка имеет заниженные теплотехнические показатели и может использоваться в связке с металлической стальной конструкцией номинальной мощностью до 23 кВт и высотой потолков в парильном помещении до 225 см. В противном случае получить кондиционный годный пар будет весьма непросто.

Теперь проточная каменка. Свое название она получила из-за того, что весь объем засыпки равномерно и быстро прогревается истекающими через нее дымовыми газами. Камни располагаются на мощном решете, непосредственно над топкой, а после кожуха каменки начинается дымоход.

В варианте, когда изготавливаются устройства последние практически не имеют ограничений по тепловой мощности, следовательно, по обогреваемому полезному объему бани. Однако придется смириться с рядом неудобств в обслуживании и эксплуатации такой конструкции:

1. Поскольку каменка закрыта, необходимо организовать герметичный люк в ее коробе, для обслуживания.
2. Топить такую печь можно только дровами или древесными топливными брикетами на основе древесины осины, тополя, сухостойной ольхи. Их использование минимизирует выделение сажи и смолистых веществ в исходящих топочных газах.
3. Подача пара возможна по осевшей серой золе-пушонке, практически дождавшись полного выгорания топлива в топке.

Мы недаром затронули тему камней и каменки. Именно в такой последовательности в старину, предварительно собрав и подготовив камни, определившись с типом конструкции, приступали к непосредственному возведению топки.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

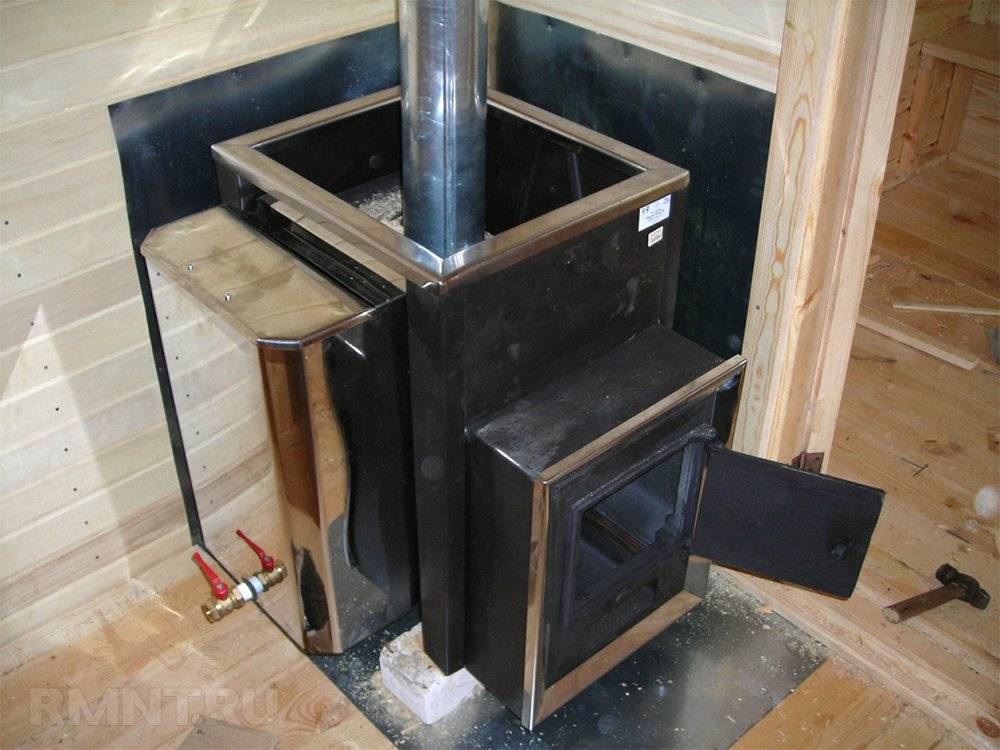

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Способ размещения бака

Чтобы нагрев воды происходил быстро, бак должен обеспечивать эффективный съём тепла. Обратная сторона вопроса — нельзя допускать перегрева и закипания жидкости. Таким образом, оптимальное место для размещения бака определяется равновесным соотношением степени нагрева и площади контакта. Ввиду вышесказанного можно выделить три подходящих способа установки.

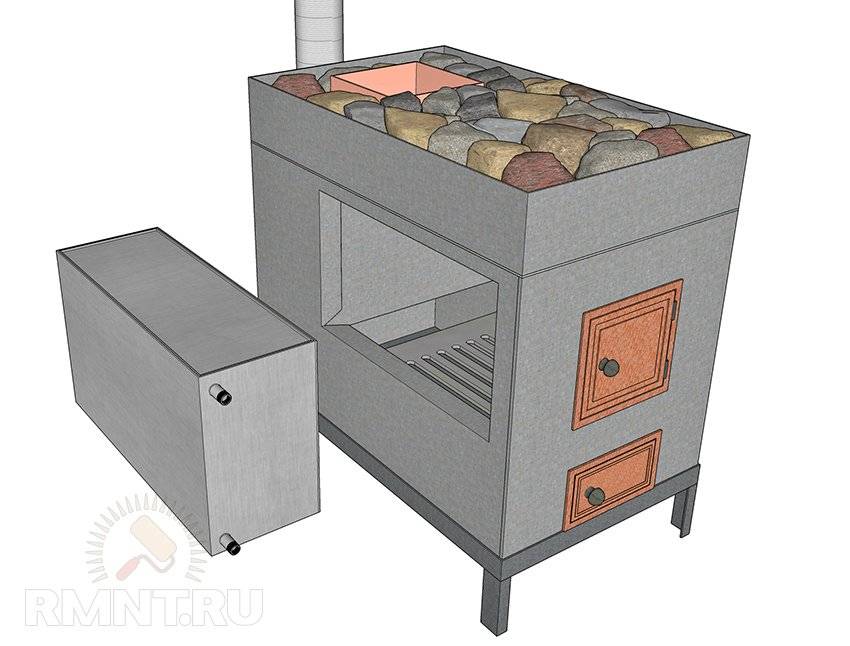

Вариант первый — сбоку вплотную к стенке топки по принципу водяной рубашки. Бак не обязательно должен повторять полный размер стенки, за счёт площади соприкосновения и ширины можно легко регулировать интенсивность нагрева и объём бака. Главный минус бокового размещения связан с тем, что наиболее эффективный теплоотвод возможен в том случае, когда стенка топки по совместительству является стенкой бака. Даже минимальная воздушная прослойка между двойными стенками приводит к увеличению времени нагрева до нескольких часов, поэтому приходится подбирать марку стали с хорошей свариваемостью, чтобы не снизить жаропрочность топки.

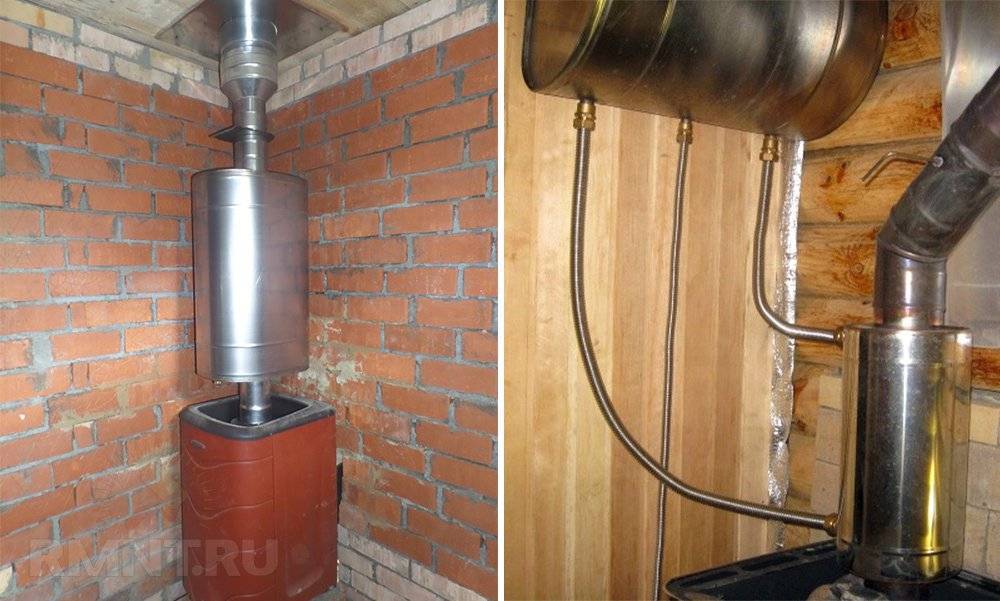

Вариант второй — цилиндрический бак вокруг дымохода. Основное достоинство бака этого типа — минимум «хищения» пространства в парилке, которая, как правило, имеет минимальную площадь для быстрого и экономичного прогрева. Недостаток бака заключается в сравнительно высокой сложности его самостоятельного изготовления. Бак такой конструкции есть ни что иное как обычный сегмент дымохода: он очень просто соединяется с вытяжным каналом каменки посредством поворотного колена или короткой вставки, при этом сечение внутренней трубы можно выбирать любым, благодаря чему не возникнет трудностей с подбором подходящей сэндвич-трубы.

И, наконец, третий вариант — установка бака в самой горячей зоне, то есть непосредственно на камни. Такая конструкция обладает наибольшим временем нагрева, но при этом никак не зависит от конструкции самой печи. Недочёт здесь только один — если бак расположен поверх кладки это:

• не вполне эстетично;
• вызывает неудобства с подливанием воды для генерации пара.

Наиболее подходящими для такого размещения бака будут печи с закрытой каменкой, однако следует выбирать вместимость водонагревателя с учётом пониженной теплоотдачи.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Устройство каменки с водяной рубашкой

Большинство разновидностей каменок, в том числе и самодельных, можно доукомплектовать баком для воды с боковым размещением. Исключение составляют печи с кирпичным обкладом: зачастую аккуратно демонтировать часть такого экрана достаточно проблематично.

Если же экран каменки выполнен стальным кожухом, на нём размечают окно по размерам бака. Затем в кожухе вырезают фрагмент меньше разметки по 15–20 мм с каждой стороны и убирают теплоизоляцию при наличии таковой. Отступ от разметки образует полосу у каждого края, которая загибается вовнутрь: нужно только сделать косые подрезы в углах, а затем вставить между корпусом и экраном печи брусок подходящей толщины, после чего борт оправляется киянкой.

Наиболее сложная задача — выполнить качественное сварное соединение стенок бака с корпусом печи. При этом нужно правильно подобрать материал — для топок из углеродистой стали бак также должен быть «чёрным». Сварку нужно вести в мягких режимах, чтобы, с одной стороны, не нарушить структуру стенок топки, а с другой — не прожечь металл стенок бака.

Наиболее выгодно временно разобрать каменную кладку и положить печь набок, чтобы проводить сварку в нижнем положении. Не следует приваривать бак к каменке стенками в торец, правильнее будет отогнуть их края по 10–15 мм и вести шов по краю полученного нахлёста.
