Самостоятельное изготовление распашных ворот в частном доме

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см. Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Изготовление металлических ворот

Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками

Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу

Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

  • строительный уровень и рулетка;
  • металлическая труба 3 шт. Ø 100 мм;
  • лопата;
  • облицовочный кирпич (на тот случай, если опоры будут обкладываться);
  • цемент, песок, щебень и вода;
  • отвес.

Установка опор

Работы по изготовлению опор выглядят следующим образом:

  1. Измеряете входной проем между краями забора.
  2. Поставьте метки для установки столбов.
  3. В выбранном месте копаете яму для установки столба опоры.
  4. Толщина опорных труб выбирается исходя из веса распашных ворот.
  5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
  6. Установленные столбы следует залить приготовленным бетоном.
  7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
  8. Так, установка и бетонирование опорных столбов завершено.

Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

  • металлический лист, толщиной в 2–3 мм;
  • металлический профиль, уголок и труба;
  • измерительные приборы (уровень, рулетка);
  • металлические петли;
  • сварочный аппарат.

Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

Пошагово

Процесс изготовления створок ворот выглядит следующим образом:

  1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.
  2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
  3. Когда каркас готов можно его обшить.
  4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
  5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
  6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
  7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

Вот так и изготавливаются металлические ворота.

Чертежи, схемы и эскизы для изготовления распашных ворот своими руками

Конструкторскую документацию для изготовления распашных ворот своими руками можно заказать у специалиста, который вам вначале составит эскиз, а затем чертеж конструкции.

Если же вы решили заняться составлением чертежа самостоятельно, то следующие советы вам точно не помешают.

Первое, что вы должны сделать – определиться с шириной проема ворот, высотой ворот, а также  моделью каркаса.

В процессе подсчета и составления схемы, нельзя забывать о правильном распределении нагрузки по створке, учитывая крепление на боковые петли, вес которых ляжет грузом на боковые опоры.

Второй важный момент – ширина распашных ворот. Идеальный размер – 4 метра – позволит без труда въехать любому автотранспорту

Однако здесь важно помнить, что ширина створки пропорциональна нагрузке на опоры, поэтому опоры важно спроектировать максимально мощными

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

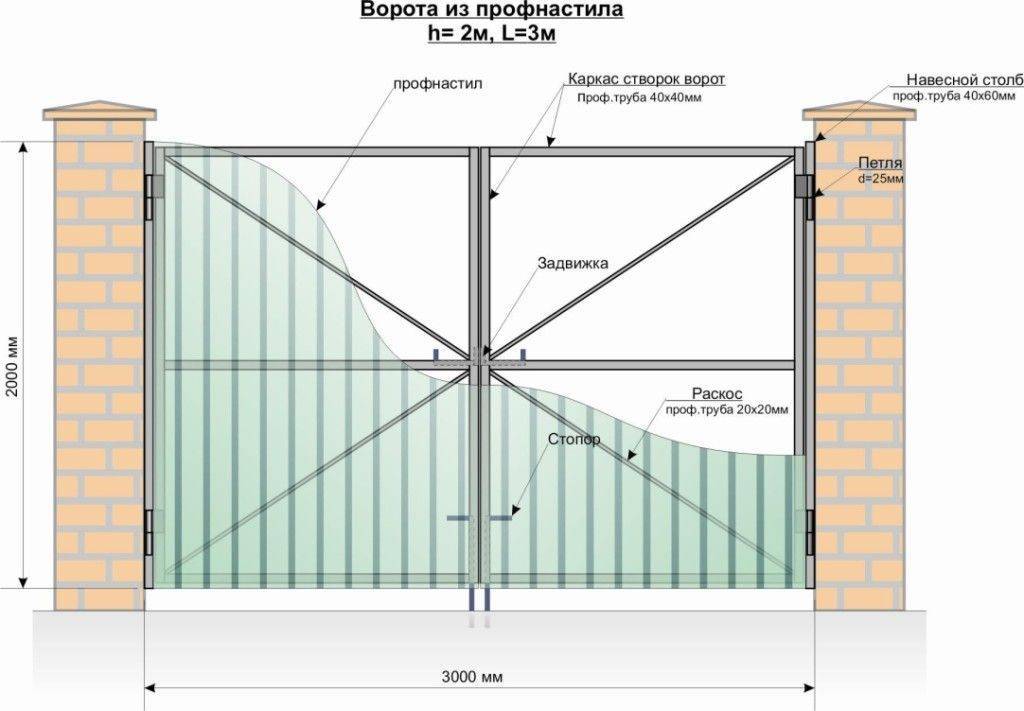

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

За основу берется чертеж с интернета и дорабатывается под свои параметры

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Принцип действия подвесных ворот

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.

Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.

Подвесные ворота

Основными принципами безотказной работы подобных устройств являются: • идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;

• правильный подбор фурнитуры.

Плюсы и минусы автоматических распашных ворот

Среди автоматических ворот существует большое количество разновидностей конструкций, но большой популярностью пользуется распашной вариант. Это обычные распашные ворота, которые просто имеют встроенную автоматическую систему, отвечающую за открывание или закрывание. Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.

Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.

Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.

Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.

К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.

К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.

Как следить за техническим состоянием распашных ворот

Даже небольшой мусор может стать причиной больших проблем, поэтому требуется постоянно проводить диагностику ворот, проверять площадки перед створками на наличие мусора, особенно после дождя или сильного ветра. Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.

Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.

В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.

Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.

Подбор электропривода

Как уже было сказано выше, распашные ворота отличаются от автоматического варианта только наличием электрического привода. Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.

Для этого необходимо выделить основные данные полотна, а именно:

  • линейные размеры ворот;
  • расстояние от дверных петель до опоры с боковой стороны;
  • общий вес конструкции.

Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.

С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.

Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.

Замок на ворота из профнастила

Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.

ФОТО: forum.motolodka.ruНакидной запор с висячим замком и два вертикальных шпингалета

Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации

При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков

ФОТО: ntkzavod.com.uaВрезной гаражный замок с хромированными металлическими деталями

Этап 6. Покрытие конструкции

Готовые ворота необходимо должным образом обработать, для чего потребуются лак и грунтовка.

Шаг 1. Поверхность шлифуется наждачной бумагой или болгаркой со специальной насадкой. Все обнаруженные «ракушки» заделываются специальной шпаклевкой по дереву, а после высыхания конструкция повторно шлифуется.

Вначале используется крупнозернистая наждачка, а после полировки – мелкозернистая.

Шаг 2. Дерево тонируется. Так появится текстура и необходимый оттенок. После высыхания тонировки поверхность еще раз шлифуется (бумагой с «сотой» зернистостью).

Шаг 3. Вслед за грунтовкой наносится первый слой лака. В инструкции должно указываться время высыхания. По истечении этого времени наносится второй слой.


Лакирование ворот

Нередко ворота украшаются железной ковкой – так изделие имеет богатый вид. Если планируется использование такой ковки, то об этом следует позаботиться еще до покраски и шлифовки. При этом дерево на время работы покрывается тонкой жестью для защиты от повреждений.

Для лучшей герметичности после нанесения второго слоя лака стыки между деревом и металлом обрабатываются герметиком. Действительно, порой невозможно добиться плотного прилегания, а подобные меры предотвратят проникновение влаги через эти отверстия.

Все, деревянные ворота готовы, остается лишь оборудовать их калиткой из дерева.


Распашные деревянные ворота

Если створки открываются наружу

Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

Автоматика для внутреннего открывания

Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

Наружное открывание ворот

Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно

Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

Устанавливаем опоры под распашные ворота своими руками

Обратите внимание! Если вы хотите, чтобы ворота простояли не один десяток лет, то замените деревянные опоры бетонными, кирпичными или металлическими. Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы

Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой

Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы. Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой.

Не забудьте подготовить участок для установки ворот, удалив крупные камни, разрыхлив твердые комья земли и максимально выровняв грунт. При необходимости произведите разметку расположения опор на местности, использовав натянутый между колышками шнур.

Чтобы надежно закрепить опоры, необходимо пробурить ямы глубиной от 1 до 1,5 метра. Расстояние между столбами должно быть немного больше, чем длина створок ворот. На дно каждой ямки насыпаем слой песка, производим проливку водой и трамбовку. В ямы устанавливаем столбы – они должны возвышаться над землей строго на одну и ту же высоту (правильность проверяется гидроуровнем и натянутым шнуром). Проверяем вертикальность опор отвесом. Производим обратную засыпку слоем щебня и заливаем в яму подготовленный раствор бетона (песок – 2 части, цемент – 1 часть).

Навешивать створки ворот можно только после того, как бетон полностью высохнет.

Рекомендуется скрепить опоры в верхней части общей горизонтальной балкой, которая станет ребром жесткости и не даст столбам перекоситься под тяжестью створок ворот.
