Самостоятельное изготовление роллетных гаражных ворот

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.

Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
Прикрепите с помощью болтов шарниры для перемещения створки.
Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.

Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления

Обратите внимание на параллельность расположения рычагов.
Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.

Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот

При необходимости подберите противовесы необходимой массы.
Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации

Обратите внимание на следующие моменты:

1. Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

2. Отсутствие перекосов шарнирных рычагов, обеспечивающих открытие полотна ворот без заедания.
3. Регулировку натяжения пружин. Натяжение со временем может ослабнуть, тогда створки не откроются. Если пружину «перетянуть», то створка может опрокинуться.
4. Правильный подбор конструкции покупного электрического привода. Тяговое усилие механизма должно обеспечивать плавное перемещение ворот.
5. Безотказную работу замка, обеспечивающего надёжную защиту.
6. Возможность выполнения на полотне вставок из полупрозрачного материала, которые увеличат освещённость внутри помещения.

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет

Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

https://youtube.com/watch?v=coP-ewSAo5I

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

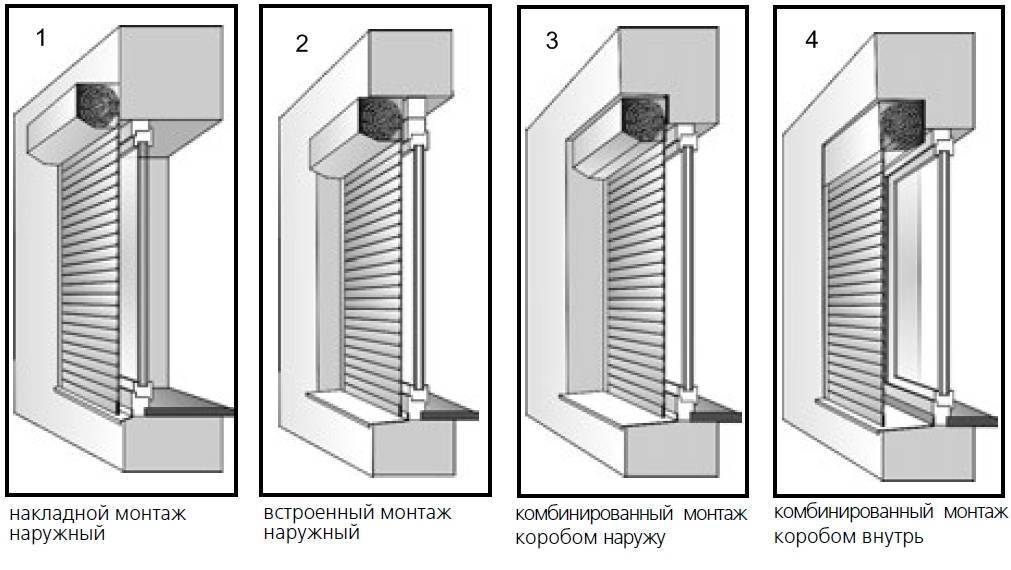

Способы монтажа роллетных ворот

Существует три основных способа установки ворот роллетного типа.

• Накладной.
• Притолочный.
• Установка роллетных ворот с встраиванием в стену.

Самый простой в плане исполнения – накладной способ. Над воротным проемом укрепляется вал, с боков монтируются направляющие. Такой способ часто используют в домах, где на окнах имеются рольставни (такой монтаж ворот гарантирует единую композицию).

Внутренний монтаж подходит для любой формы воротного проема, обеспечивает лучшую защиту воротного полотна от осадков.

Притолочный способ предполагает размещение вала в самом верху проема. Вал размещается в декоративном коробе. Таким образом, создается дополнительная притолока, расположенная от базовой на расстоянии 3,5 – 4 см. Использовать такой способ можно только при достаточно большой высоте воротного проема (более 2,4 м).

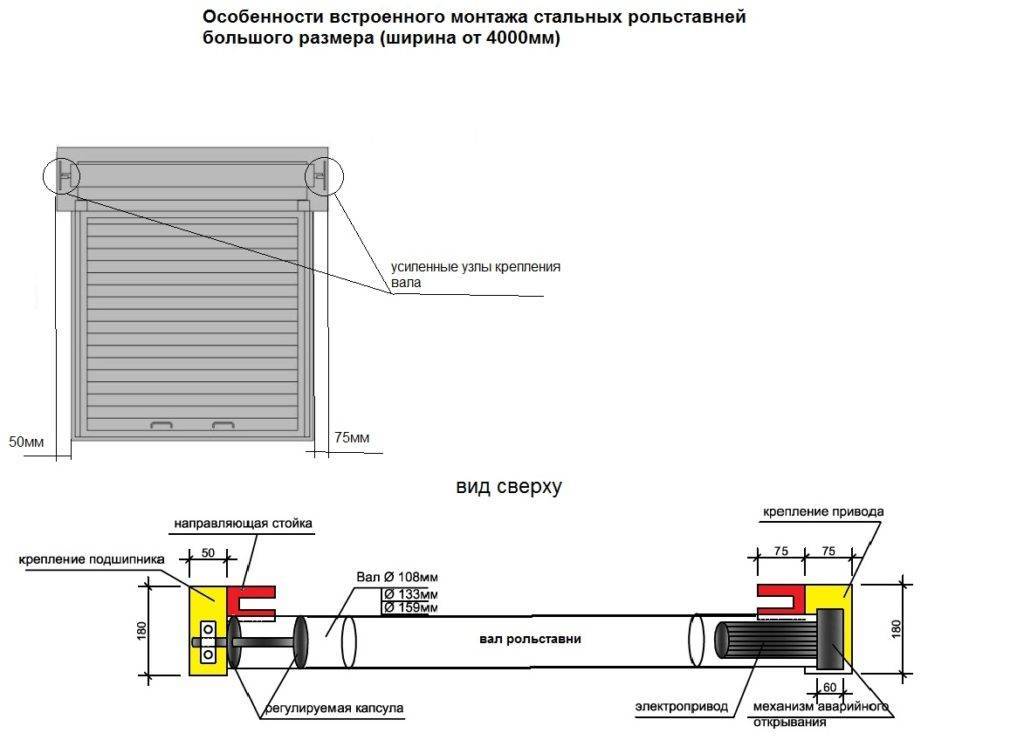

Встраивание в стену – достаточно сложный и трудно реализуемый способ. Идеальный вариант – когда его возможность предусматривается на этапе составления проектной документации.

Ниша для короба заранее устраивается над проемом. Она может быть заделана вагонкой, заложена кирпичом или просто заштукатурена. Если все сделано аккуратно и правильно, в результате получим очень красивые ворота.

Роллеты будто бы выходят из стены (это смотрится очень красиво). Но этот способ имеет существенные недостатки.

Во-первых, полностью отсутствует доступ к приводному механизму.

Во-вторых, в морозную погоду не исключена возможность замерзания короба.

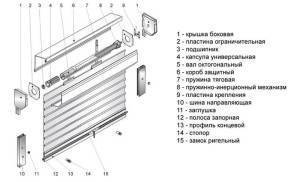

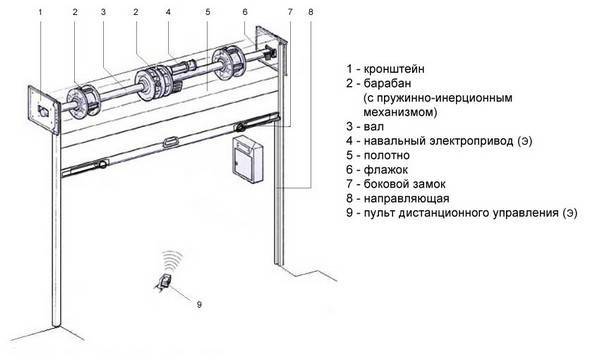

Конструкция роллетных ворот

Основная проблема при монтаже роллетных ворот – это обеспечение устойчивой геометрии проема, поскольку самое небольшое ее изменение вызовет сбой в работе ворот (полотно непременно будет заедать).

Столбы нужно установить на едином, хорошо армированном фундаменте. Стойки в верхней части соединяются при помощи перемычки. Над воротами желательно обустроить крышу. Это позволит защитить полотно, вал и электропривод от проникновения влаги.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

• обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
• проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
• выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров

• в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
• собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода

• до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
• на короб монтируем боковые шины, по которым движется полотно ворот;
• теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
• теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
• отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
• теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Чтобы правильно установить роллеты в гараже своими руками, посмотрите видео, так процесс более понятен.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Требования к подготовке проёма

Сначала хозяин должен решить, по какому типу будет осуществляться монтаж – накладной на проём либо встроенный. Решение определяет особенности подготовительных работ и разработку требований, предъявляемых к проёму

Также важно учесть все нюансы монтажа, касающиеся конкретного прохода

Ряд требований к проёму таков:

1. Максимально ровная поверхность вокруг/ внутри проёма. Никаких трещин и выступов на каркасе быть не должно.
2. Контроль уровнем поверхности крепления. Допустимая погрешность – не более 5 мм.
3. Свободное пространство для навешиваемого полотна. Трубопроводы, электропроводка и другие коммуникации подлежат устранению.

    Если соблюдение всех обозначенных требований не представляется возможным, конструкцию подстраховывают различными подкладками. Для более качественного функционирования роллетных ворот мастера рекомендуют заранее позаботиться о том, чтобы проём соответствовал всем пунктам.

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие, с нетрудной процедурой монтажа и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого материала выше, чем у других изделий.

Ламели стягиваются плотно для того, чтобы усилить противовандальный эффект, а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура изготовления предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные. Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой утеплитель поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

Рольставни, предназначенные для гаража, выпускают двух видов: с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

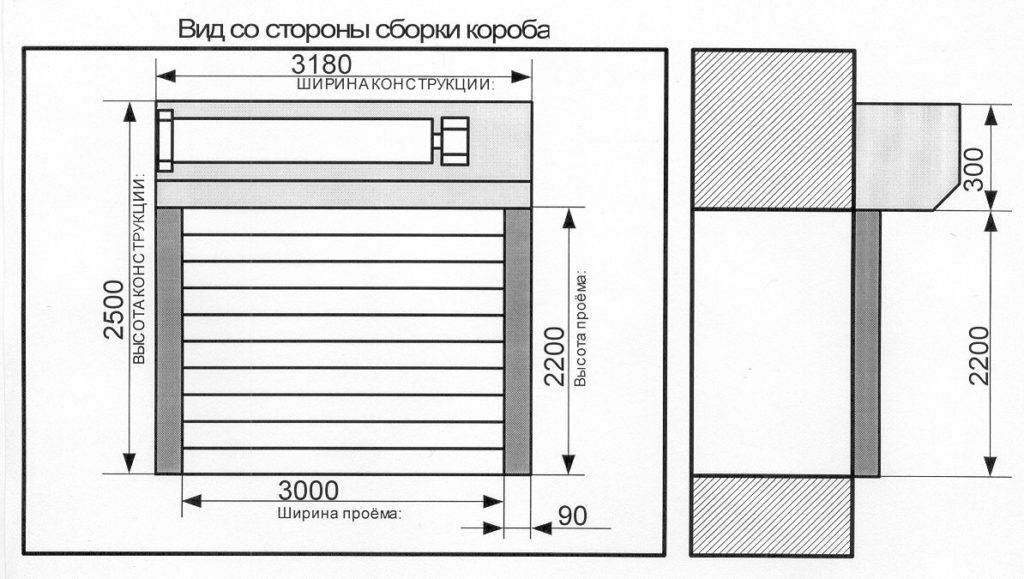

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора. Самая трудоемкая работа – это подготовка и использование отверстий и крепежа

Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Виды ворот (секционные, автоматические)

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Рольставни для гаража: общая информация

Роллетные ворота на гараж – современное решение, которое уже заслуженно добилось популярности среди автовладельцев. Они предназначены для небольших построек, а значит идеально подходят для обустройства гаражного помещения. Рольставни на гараж изготовить самому невозможно, производство осуществляется лишь в заводских условиях.

Но монтаж можно осуществить своими силами, не привлекая к задаче наёмных специалистов.

Рекомендуется монтировать рольставни для гаража своими руками внутри, а не снаружи.

Если остановить свой выбор на этом варианте, то надежность и степень защищенности от злоумышленников резко возрастет.

Основными элементами ворот являются металлические ламели. Конструкция получается полой, поэтому в пустоты добавляют утеплитель. Самым распространенным материалом остается пеноолиуретан.

Как правило, ламели изготавливают из алюминия, чтобы вес получался не слишком большим. В итоге конструкция получается прочной, устойчивой к взлому и долговечной благодаря металлической основе.

Но возлагать чрезмерные надежды на защитные свойства не следует, так как при желании преступники все же смогут проломить полотно сильным ударом. Дополнительную безопасность можно обеспечить, если использовать замки с секретом и некоторые другие решения.

Как выбрать замок для гаражных ворот читайте в статье.

Металлические панели обрабатывают защитным покрытием на полимерной основе, предотвращающим появление царапин и сколов. В воротах применяют конструкционные решения, которые предотвращают защемления рук и пальцев, поэтому они абсолютно безопасны. Утеплитель же обеспечивает приличную теплоизоляцию.

По типу изготовления выделяют два типа изделий – экструдированный и прокатный технологический процесс. Экструдированные изделия обладают повышенной устойчивостью к солнечным лучам, осадкам и прочим воздействиям среды. Прокатные модели отличаются повышенной долговечностью, этого удается добиться благодаря специальному двухслойному покрытию.

Помимо вышеупомянутых преимуществ (долговечность, прочность), роллетные ворота для гаража хорошо поглощают шум. Самым важным плюсом, несомненно, является процесс эксплуатации. Автоматические системы позволяют, не выходя из машины, открыть вход в гараж.

Для этого используется специальный пульт, который приводит ламели в движение. Если электричество внезапно было отключено, то можно будет воспользоваться ручным механизмом.

Модели из данной категории в особенности подойдут для гаражей, в которые невозможно установить подъемно-поворотные или секционные ворота. Типичной причиной может стать размер проёма. Помимо этого, только роллетные модели обеспечивают самую высокую скорость открывания ворот. Это обусловлено высокой степенью автоматизации и их конструкцией.

Электрические ворота для гаража:

Монтаж

Как установить ворота рольставни в гараж? Перед началом монтажных работ следует сделать замер помещения. Для этого нужно выполнить чертеж стены со всеми примыкающими поверхностями. Чтобы замер получился точным, используйте измерительные устройства – уровень, рулетку. Высоту проема необходимо замерять в нескольких местах.

Проем может быть визуально ровным, но на самом деле иметь перекос. Если перекос был обнаружен, то более важным размером является максимальная высота. Затем следует выяснить высоту притолоки. Под этим понимают пространство между перемычкой и потолком. Наиболее оптимальной считается высота в 20-22 сантиметра.

СПРАВКА: Чертеж можно перенести на компьютер, так вы сможете аккуратнее провести линии и обазначить размеры. Помимо этого, у вас всегда будет возможность сделать сколько угодно копий чертежа.

С замером можно отправляться в магазин за деталями и металлическим профилем. Если размеры рулонных ворот для гаража нестандартные, то можно попросить индивидуальный заказ. Некоторые поставщики предоставляют подобные услуги. По большей части ролеты на гараж поставляются на рынок европейскими производителями.

Самыми крупными и известными на рынке являются нидерландская компания «FlexiForce» и немецкая фирма «Hormann». В России изготовлением занимается компания «Doorhan». Все они гарантируют высокое качество и превосходные характеристики товаров.

Помимо закрывающего полотна, вам понадобится защитный короб, направляющие шины, вал, а также механизм управления. Из инструментов незаменимыми будут измерительные приборы, нож, молоток, дрель, пассатижи.

После проведения замеров и приобретения всех элементов ворот и инструмента можно приступать к подготовительному этапу. Место работы избавляют от любых видов внутренней отделки, которые будут мешать. Приблизительно 50-60 сантиметров пространства вокруг проема должны быть избавлены от элементов интерьера.

Затем начинают устанавливать направляющие. В них будут вставляться края металлического профиля. Направляющие шины крепят вдоль бокового проема.

После этого наступает очередь одного из самых важных элементов – вала. Металлическое полотно приводиться в движение валом. Деталь монтируют вместе с защитным коробом, помещают вал внутрь него. Помимо вала, внутрь необходимо поместить цепную передачу и набор шестеренок, иначе ворота не будут открываться.

Вал обрабатывают антикоррозийным покрытием. Металлический профиль будет монтироваться к коробу с механизмом. Короб может располагаться снаружи и внутри гаража, но предпочтительней второй вариант. Внутреннее расположение повысит защищенность. Короб закрывают саморезами и заклепками.

Рулон полотна закрепляют на опорах, которые, как правило, идут в комплекте. Для нижних элементов используются кронштейны, их подгоняют под размеры и габариты.

Последним этапом является установка привода. Привод запускает систему. Он может быть двух типов:

• ручным;
• электрическим.

Электромоторный привод позволяет сделать полностью автоматизированные ворота.

ВАЖНО: Если вы выбрали автоматизированные ворота, то подумайте о надежной гидроизоляции. В случае с механическим приводом открывать въезд в гараж придется с помощью своих сил

Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом. Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно

В случае с механическим приводом открывать въезд в гараж придется с помощью своих сил. Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом. Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Высота с шириной. В этом случае определяют габариты воротной конструкции

Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем

Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.

Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой. Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Автоматическая система управления

Ролл ворота своими руками предусматривают обязательное автоматическое управление, которое должно быть экономным, компактным (должно помещаться в вал) и при этом достаточно мощным, так как полотно ворот зачастую имеет внушительные размеры.

Привод устанавливается недалеко от короба, соединяя вал и муфту с помощью цепной передачи

Важно не слишком экономить на этой части конструкции, так как в зимний сезон дешевые устройства работают крайне плохо, выезжая через раз

Если происходит перегрев, устройство может автоматически выключится на некоторое время. У более современных и дорогостоящих приборов, двигатель оснащен термическим клапаном, предотвращающим негативное влияние погодных условий. Разработаны также так называемые умные коробки, которые регулируют предельные моменты вращения.

Очень важно, чтобы на пути механизма не возникало преград – устройство останавливается, может прекратить работу вовсе и при этом мелкие элементы могут повредиться. Чтобы этого не происходило, устанавливаются специальные фотоэлементы

Они имеют вид небольших датчиков, которые монтируются обычно в проемах или над ними. Система регулируется с помощью специального пульта управления, который работает на максимальном расстоянии 50 метров. Пультов может быть несколько, все они изготавливаются на заказ.
