Устройство вентиляции подвала частного дома: вытяжка погреба своими руками

Устройство естественной вытяжки

Как правило, вытяжка в погребе выполняется по стандартной схеме с двумя каналами – приточным и вытяжным. В качестве последних используется недорогая канализационная ПВХ труба одного диаметра.

Выход приточного воздуховода

Воздуховоды нужно установить по таким правилам:

  1. Вытяжная труба начинается в верхней зоне овощехранилища, не ниже 20 см от потолков, иначе перекрытие станет «потеть» снизу.
  2. Верх вытяжного канала поднимается как можно выше, дабы обеспечить хорошую тягу. В идеале срез трубы должен находиться на уровне кровли.
  3. Низ приточного воздуховода разместите в 30—50 см над полом, верх достаточно вывести на уровень цоколя.
  4. Если погреб – отдельное сооружение, то ставьте каналы вертикально с проходом сквозь потолок, не допуская поворотов. Подобную схему можно реализовать в гараже, пропустив трубопроводы через перекрытия.
  5. Воздуховоды из подвалов, устроенных под частным домом либо сараем, прокладывайте с минимальным числом поворотов. Чтобы пройти сквозь стену и вывести канал наружу, 2 изгиба вполне достаточно.
  6. Торцы труб закройте от осадков металлическими зонтиками, а приточную дополнительно перекройте сеткой. Поскольку она стоит низко, нужно преградить путь в погреб для грызунов.

Вентиляция с одной трубой будет работать, если организовать приток через входную дверь

В некоторых случаях вентиляцию в подвале гаража принято выполнять одной комбинированной трубой, разделенной на 2 секции продольной перегородкой. Она служит одновременно притоком и вытяжкой. Данный способ не отличается эффективностью, поскольку между каналами нет перепада высот. Вдобавок отверстия расположены в одном месте, а не разнесены по углам погреба для лучшей циркуляции. Как устроить правильную вентиляцию под гаражом, показано в видеоматериале:

Нередко в интернете встречаются советы по улучшению естественной тяги с помощью дефлекторов – металлических насадок на вытяжной воздуховод. Устройство, показанное ниже на фото, при обдуве ветром создает вокруг оголовка трубы зону разряжения, отчего тяга возрастает. Чем сильнее дует ветер, тем больше воздуха дефлектор помогает всасывать из подвала. Но для зимнего периода это не слишком удачное решение и вот почему:

  • чтобы дефлектор нормально функционировал, его надо вывести из подветренной зоны, то есть, поднять над крышей;
  • сколько воздуха уйдет наружу, столько и поступит через приточный воздуховод, из-за чего при сильном морозе и ветре все припасы могут замерзнуть;
  • если пытаться регулировать воздушный поток заслонкой, то при каждой перемене погоды придется ее настраивать.

Подробнее о естественной вентиляции погребов рассказывается в следующем видео:

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Хранение урожая в подполье частного дома

Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.

Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.

Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.

Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.

Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.

Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.

Естественная вентиляция подвалов

Вентиляция в подвале может быть естественной или искусственной, в разных этих случаях осушаемый воздух привлекается немного по-разному. В случае естественного варианта, свежий воздух поступает с улицы самостоятельно, без каких-либо дополнительных приспособлений и механизмов. Выбор той или иной системы зависит от размеров самого помещения, которое нуждается в свежем притоке воздуха. Если оно занимает более 50 квадратных метров, то специалисты советуют воспользоваться искусственным. Вентиляция подвала частного дома, занимающего небольшую площадь, в свою очередь, вполне может быть и естественной. Здесь движение масс воздуха происходит под действием самих сил природы и его вполне достаточно для поддержания приятного микроклимата.

Естественный воздухообмен в подвале

Перед тем, как приступить к работе, очень важно разработать подробный вентиляционный план будущих действий, рассчитать все необходимые параметры. Отверстие, в которую будет проходить вытяжная труба, необходимо делать под потолком. Труба, которая будет здесь использоваться, должна быть поднята немного выше верхней точки кровли дома примерно на 50 сантиметров

Что касается другой трубы, в которую будет поступать свежий воздух, то ее край должен быть приподнят над полом подвала примерно на 40-50 сантиметров, а другой конец – поднят на те же 50 сантиметров над уровнем земли. Если говорить о диаметре используемых труб, то чем больше он будет, тем лучше и качественнее в итоге окажется циркуляция воздуха. Но и слишком большим диаметр быть не должен, такая вентиляция подвала в частном доме приведет к чрезмерному холоду и другим негативным явлениям

Труба, которая будет здесь использоваться, должна быть поднята немного выше верхней точки кровли дома примерно на 50 сантиметров. Что касается другой трубы, в которую будет поступать свежий воздух, то ее край должен быть приподнят над полом подвала примерно на 40-50 сантиметров, а другой конец – поднят на те же 50 сантиметров над уровнем земли. Если говорить о диаметре используемых труб, то чем больше он будет, тем лучше и качественнее в итоге окажется циркуляция воздуха. Но и слишком большим диаметр быть не должен, такая вентиляция подвала в частном доме приведет к чрезмерному холоду и другим негативным явлениям.

Перечень инструмента и материалов для выполнения этой работы совершенно небольшой:

  • Трубы, которые могут быть пластиковыми или металлическими;
  • Дефлекторы;
  • Хомуты для фиксации и регулировки труб.

Лучше всего подумать о вентиляции еще на этапе строительство дома, когда подвальный отсек только закладывается, тогда сделать ее будет совершенно не сложно – необходимо выбрать место для прохождения труб, сделать там отверстия и установить саму конструкцию. То же самое можно сказать и про погреб – в нем все действия выполняются аналогично.

Если говорить об уже сооруженном здании, в котором вытяжка изначально не была предусмотрена, то делаться она будет немного сложнее. Самым простым вариантом в таком случае является следующее: в паре мест, где планируется установить трубы вытяжки, нужно откопать землю до фундамента. В нем нужно проделать отверстия, куда и будет подведена вытяжка.

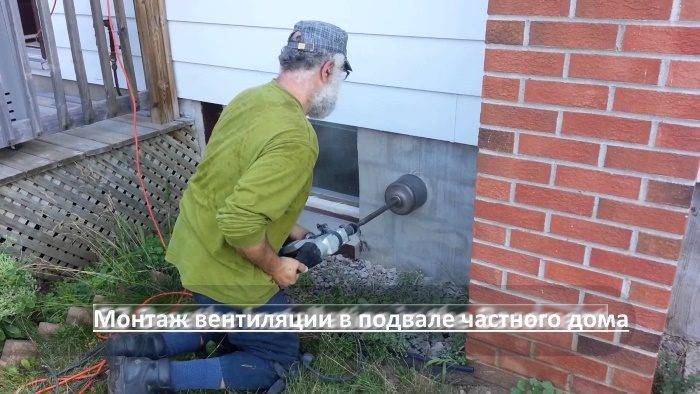

Пример монтажа вентиляции

Трубы необходимо прикрепить к стенам здания с помощью подходящих хомутов и дюбелей.

Для того, чтобы трубы служили максимально долго и проветривание получилось качественным, их нужно уберечь от конденсата и ржавления. Для этого на приточную трубу необходимо установить специальную сетку и дефлектор, которые уберегают ее от образования конденсата.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

  • бумага или картон для чертежей;
  • ножницы по металлу для вырезания деталей;
  • лист металла или пластика;
  • маркер или строительный карандаш;
  • дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

  1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
  2. При помощи ножниц по металлу данные части вырезаются.
  3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
  4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
  3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
  5. На крыше гаража повторяем операции пункта 3.
  6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

  1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
  2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
  4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
  5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
  6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Инструменты для создания вентиляции в цоколе

Вентиляция цоколя является довольно важным моментом, ведь присутствующей сквозной вентиляции, не хватает, чтобы обеспечить в помещении чистый воздух. Но довольно часто у владельцев частных домов нет финансовых средств или желания на то, чтобы доверить создание вентиляции профессионалам, в этом случае можно создать систему вентиляции своими руками.

В этом случае следует начать работу с подготовки необходимых инструментов, в их число входят:

Для создания вентиляции в цоколе необходимо подготовить перфоратор и множество других инструментов

  • перфоратор;
  • трубы, по которым будут перемещаться воздушные массы;
  • заслонки шиберного типа, а также ПВХ-сетка;
  • мел;
  • дефлекторы;
  • жалюзи;
  • специальные элементы для контроля воздушных потоков;
  • бетон, а также песок;
  • тара, где будет производиться размешивание бетонного раствора;
  • мастерок и шпатель.

С помощью этих инструментов можно создать два вентиляций:

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

  • L – производительность конструкции, обеспечивающей приток воздуха;
  • n – норма показателя кратности воздухообмена для конкретной комнаты;
  • V – площадь помещения.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
ВидУстановкаНюансы
ВытяжнаяНижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

ПриточнаяВытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Вентиляция в подвале гаражного помещения

Погреб в гараже используют не только для хранения деталей, но и для необходимых вещей. В любом случае, здесь, как и в подвале дома, всегда должно быть сухо. Повышенная влажность негативно скажется на деталях для автомобиля, поскольку быстро вызовет коррозию и появление на них ржавчины.

Вентиляция в погребе гаража устраивается по такому же принципу, как и для подвального помещения дома. Стоит учитывать, что, несмотря на небольшую площадь, здесь также может потребоваться установка принудительной вентиляции, поскольку в подвал гаража вода попадает чаще всего в зимнее время с колес автомобиля или дождь. А система принудительной циркуляции воздуха поможет легко справиться с проблемой излишней влажности и сырости воздуха.

Как обстоят дела с подвалом жилого дома

Создание такой конструкции, как вентиляция подвала частного дома тоже обладает своими нюансами. Основной из них состоит в том, что труба для поступления воздуха в домашней вентиляции монтируется в стене и идет через наземную часть фундамента здания.

С целью того, чтобы приток воздуха был максимально эффективным, она должна быть не только предельно прямой, но также без существенных утолщений и сужений по всей длине. Правильная вытяжная труба для циркуляции воздуха в подвале в доме должна располагаться в несущей стене или в особом канале для вентиляции, который должен идти вдоль стены.

5 Расчет диаметров вентиляционных каналов

Итак, как сделать вентиляцию в подвале? – Задача первостепенной важности – подобрать трубы необходимого диаметра. В среднем на «квадрат» погреба предусматривается 26 см2 площади воздуховода

Если речь идёт о небольшом квадратном помещении, размеры которого 3 х 3 м, то диаметр трубы высчитывается в такой последовательности.

S = 3 х 3 = 9м2 – общая площадь подвала

В соответствии с рекомендациями специалистов, труба будет иметь следующее сечение:

Т = 9 х 26 = 234 см2

Радиус воздуховода высчитывается по формуле:

R = √(T/п) = √(234/3.14) ≈ 8.6 см

Диаметр трубы (под приток):

Dп. ≈ 170 мм.

Специалисты советуют останавливаться на варианте трубы с запасом 15% для вытяжного канала. Соответственно:

Dв. = Dп. + 15% = 170 + 26 = 196 мм.

Размеры вентиляционных труб

Как сделать вентиляцию в подвале своими руками

Если вы решили сделать вентиляцию в подвале своими руками, необходимо учесть несколько важных факторов:

  1. Уже в начале строительства, на стадии выкапывания ямы, сразу предусматривайте каналы для установки вентиляционных труб. И дальше, при выводе стен, также необходимо оставлять проушиныдля воздуховодов.
  2. В обязательном порядке, приточные и вытяжные трубы должны быть одинаковые по диаметру. Даже, для отвода отработанного воздуха, стоит немного увеличить сечение, чтобы воздух не застаивался. Кроме того, при процессах гниения выделяются опасные газы, а это вредно для человека, если они полностью не выводятся.
  3. Трубы в погребе устанавливают по диагонали – на как можно большем расстоянии друг от друга. Это делают для охвата струёй воздуха максимальной площади.
  4. Вытяжную вентиляционную трубу неизменно встраивают под потолок подвала. В соответствии с физическими законами, тёплый воздух, который легче холодного, поднимается вверх и, если труба размещена невысоко, то использованный газ может застаиваться в верхних зонах.
  5. Обыкновенно, из опыта эксплуатации, высота вытяжной трубы от границы потолка подвала поднимается не ниже чем на 1,5 метра.
  6. Если погреб небольшой – очень удобно для воздуховодов использовать канализационные пластиковые трубы.
  7. Если вы хотите сделать вентиляцию в подвале гаража, то можно использовать в качестве вытяжки входной люк погреба. В этом случае летом его закрывают решёткой, а зимой обычной крышкой, которую можно утеплить одеялом или каким-либо другим способом. Время от времени вентилируют, приоткрывая люк на некоторое время.
  8. При установке вентиляционных труб, особенно контролируют наличие «перегибов» воздушных каналов. Изгибы значительно уменьшают скорость прохождения потока и, следовательно, обмена воздуха. Поэтому идеальная система – абсолютно прямые трубы, одинакового сечения без расширений и сужений.
  9. Сверху, на впускную трубу устанавливается защита – сетка или решётка для предупреждения проникновения вредных зверьков.
  10. При обустройстве естественной вентиляции подвала, регулировка воздушного потока осуществляется системой заслонок. Изменяя геометрию сечения, можно регулировать физические параметры внутри подвала.
  11. Вверху вытяжной трубы устанавливается защита – зонтик или дефлектор.
  12. Уличный отрезок вытяжки следует утеплить во избежание возникновения конденсата.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
