Выбор профлиста
Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны»
С учетом высоты «волны» определяется жесткость конструкции.
Варианты профлиста
Маркировка:
- «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
- «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
- «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.
Готовим подвижную секцию
Важный этап работ – сооружение каркаса секции, состоящей из рамы и противовеса. Для этого понадобится выбрать ровную площадку достаточного размера для размещения всей конструкции.
Приобретенные ранее трубы с прямоугольным сечением осматривают на наличие коррозии и при необходимости шлифуют. На них наносят разметку и вырезают болгаркой нужные детали. Затем их, сверяясь с чертежом, раскладывают на ровной поверхности и слегка прихватывают сваркой. Получившуюся конструкцию проверяют на соответствие размеров и отсутствие искривлений и сваривают части каркаса сплошных швом. Аналогично изготавливают ребра жесткости. Внизу секции крепят направляющий профиль и зубчатую рейку.
Сооружение каркаса
Готовый каркас обрабатывают шлифовальной насадкой, также рекомендуется загрунтовать его и покрасить. Для этого раму устанавливают вертикально и с помощью распылителя покрывают автомобильной грунтовкой, а после высыхания наносят краску в два слоя.
Виды откатных ворот
Конструкционные решения откатных ворот могут быть разными. Ниже будут рассмотрены основные варианты.
Подвесные
Раньше эти устройства применяли на въездах в охраняемые территории. На высоте, позволяющей проехать грузовику, монтировали балку из металла. Затем на неё, используя роликовые тележки, вешали полотно ворот.
Сейчас их можно встретить редко из-за двух моментов:
- наличие ограничения в габаритах проёма ворот;
- материалоёмкость.

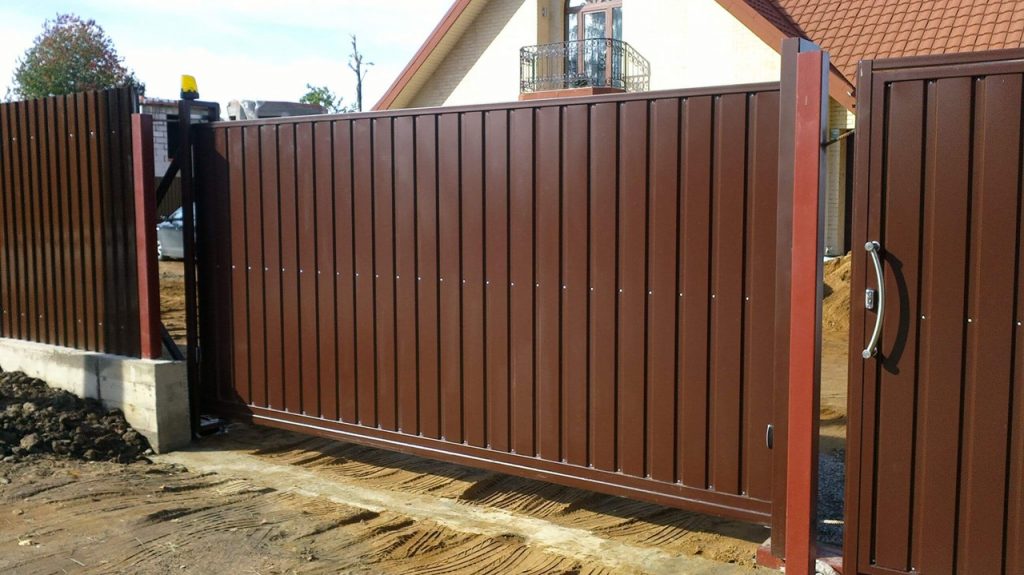

Откатные по рельсу
Данные конструкции отличает простота и надёжность. Полотно ворот ставят на ролики. На поверхности крепят специальный рельс, по которому оно будет ездить. Для устойчивости предусматривают дополнительную поддержку.
Подобные ворота рекомендуется ставить в регулярно убираемых местах, поэтому в нашей стране их используют нечасто. Заурядный снегопад может надолго вывести устройство из строя.
Консольные
Консольный вариант был придуман с целью нивелирования недостатков, имеющихся у двух предыдущих видов. Полотно такой конструкции не контактирует с поверхностью, а с помощью направляющей балки находится в подвешенном состоянии на консольных роликах.
Как правило, и балка, и ролики находятся внизу ворот. Но в некоторых случаях они могут располагаться и в середине, и сверху.

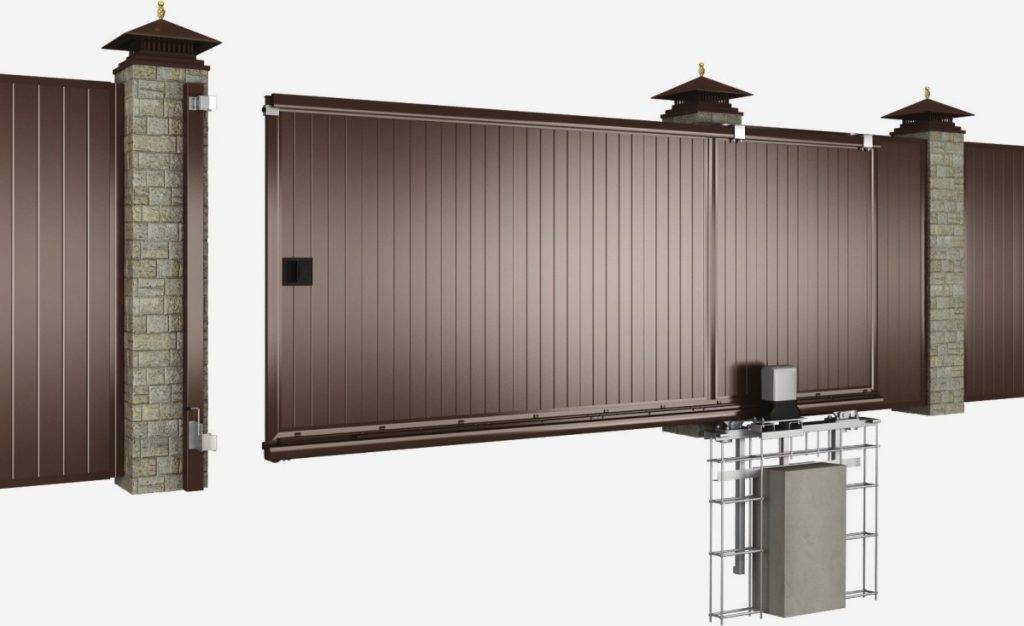

Конструкция и принцип работы откатных ворот
Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.
Следует правильно установить швеллер, к которому будут крепиться откатные ворота
Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.
Принцип работы
Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.
Чтобы автоматика срабатывала правильно, воротам нужен противовес
В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:
- несколько консольных блоков, распределяющих вес конструкции;
- направляющий рельс;
- концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
- верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
- улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.
С помощью концевых роликов полотно ворот движется по рельсу
Подготовительные работы
Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.
Монтаж швеллера
Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.
Обратите внимание: это очень ответственный этап работы. Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор
Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно
Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.
После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.
Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.
После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.
Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.
Монтаж привода ворот
Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.
Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.
Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

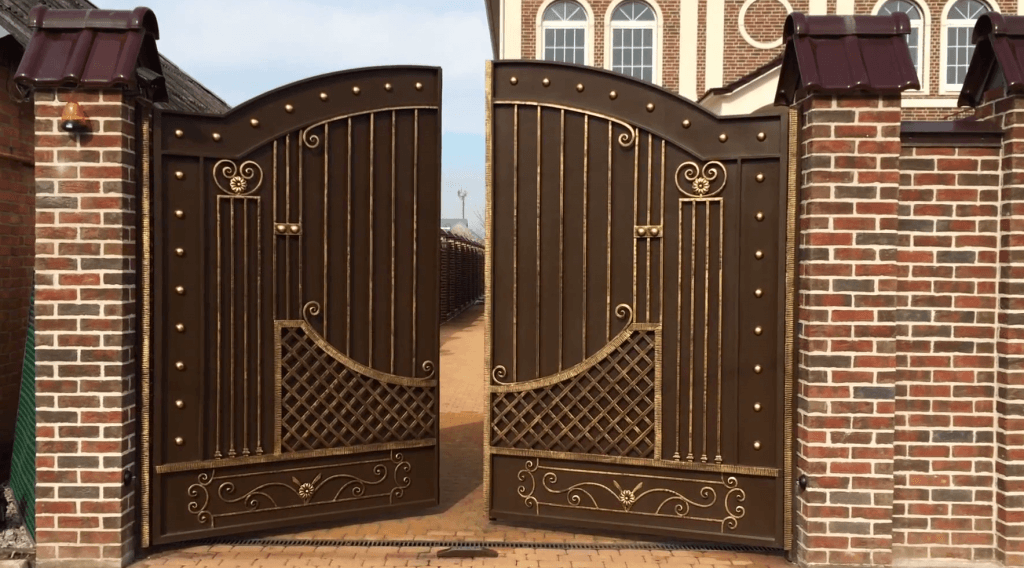

Преимущества и недостатки кованых ворот
Преимущество кованных конструкций, прежде всего, в их универсальности. Они прекрасно смотрятся в сочетании с каменными конструкциями, изделиями из полипропиленовых конструкций. Кованные ворота многие сотни лет не выходят из моды и считаются признаком аристократизма и изысканности.
Кованые конструкции, а также варианты с добавлением кованых деталей являются идеальным дополнением к массивному забору.
Какие еще преимущества скрывают в себе кованные ворота для частного дома:
- Необычный, «богатый» внешний вид. Ковка всегда являлась необычным и эксклюзивным украшением. Такой тип обработки металла позволяет создавать причудливые, неповторимые орнаменты и узоры. Это наверняка выделит ваше жилище среди других.
Чаще всего конструкция ворот состоит из мощного каркаса, кованные элементы украшают центральную часть, перекликаясь с элементами остального забора.
- Прочность конструкции. Металл – один из самых прочных, долговечных и крепких конструкции, из которых могут быть выполнены ворота и ограждения.
- Высокие эксплуатационные качества. За счет того, что современные конструкции обрабатывают специальными антикоррозионными составами, ресурс износа таких изделий практически бесконечен. После этого поверхность грунтуется специальной краской по металлу.
Из недостатков можно выделить два, весьма существенных, с одной стороны, и спорных с другой. Всё зависит от уровня вашего достатка.
Фигурная ковка прекрасно сочетается с современными материалами.
Главный минус – дороговизна. Как готовые ворота, так и сделанные самостоятельно обойдутся не в копеечку, а в полноценный рубль. Хотя, если вы решитесь попробовать изготовить ворота самостоятельно, то сэкономите примерно 30% от стоимости готового образца.
Еще один недостаток – временные затраты. Изготовить кованную резьбу остаточно трудоемкий труд, процесс может занять недели, а то и пару месяцев. Поэтому самые сложные детали лучше заказывать заранее. Лучше не разбирать старую калитку до тех пор, пока все элементы не будут в наличии.
Чертежи сборки распашных ворот своими руками
Чтобы приобрести нужное количество материалов, выполнить все работы правильно, избежать любых недочетов потребуется предварительно выполнить чертежи. Сначала прорисовываются эскизы моделей, которые хотелось бы видеть в качестве ограждения своего участка. После определившись с выбором можно приступать к разработке детального чертежа
На нем важно отобразить все тонкости:
- Места соединений всех элементов
- Количество креплений
- Навесы
- Декоративные элементы
- Замки
Максимально подробные схемы позволят рассчитать точное количество материала, требуемого для выполнение задуманной конструкции. При выполнении чертежей не стоит спешить, проводя замеры в реальном месте расположения ворот.
Несколько вариантов чертежей ворот
Если самостоятельно сложно выполнить чертеж стоит выбрать подходящий вариант на просторах интернета. При этом, необходимо проконтролировать все указанные размеры.
Материал для их изготовления
Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.
Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.
Чертеж для монтажа своими руками
Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:
- профнастил;
- металлический лист;
- дерево;
- пластик;
- кованые ворота.
Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.
Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.
Схема каркаса с размерами
Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.
Как выбрать оптимальный вариант ворот?
Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

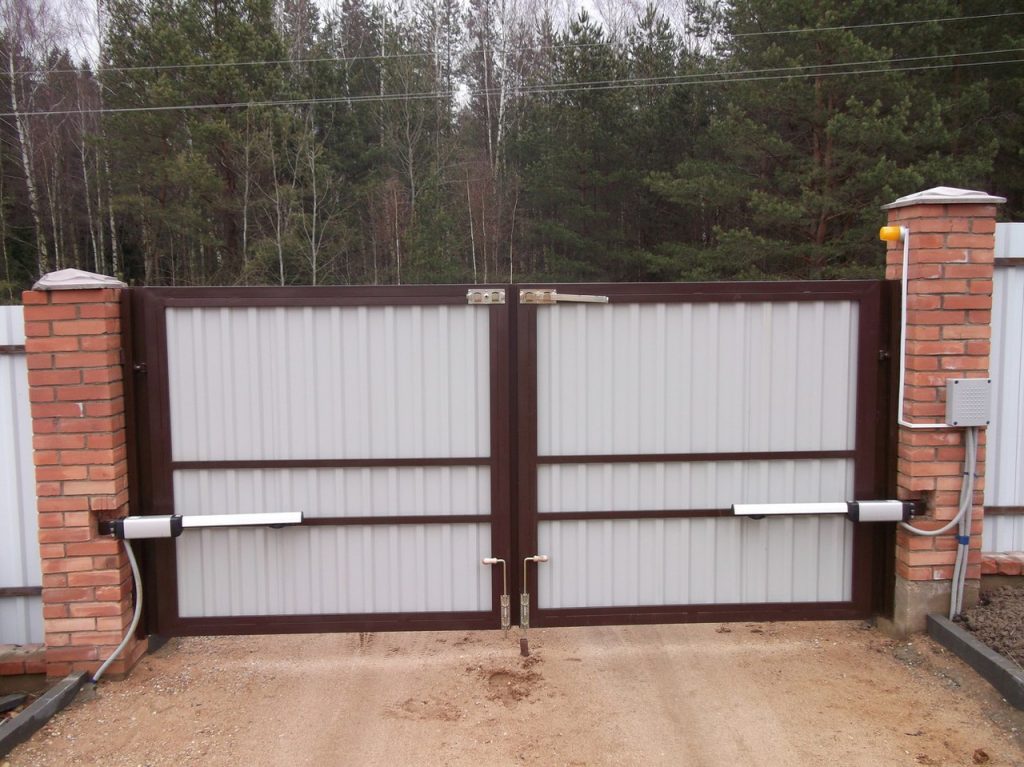

Распашная конструкция
Фото варианта распашных ворот.
Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.
Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.
Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла
При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом
Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.
Разновидности раздвижных конструкций
Фото консольных ворот с направляющей балкой, расположенной посередине.
Откатные.

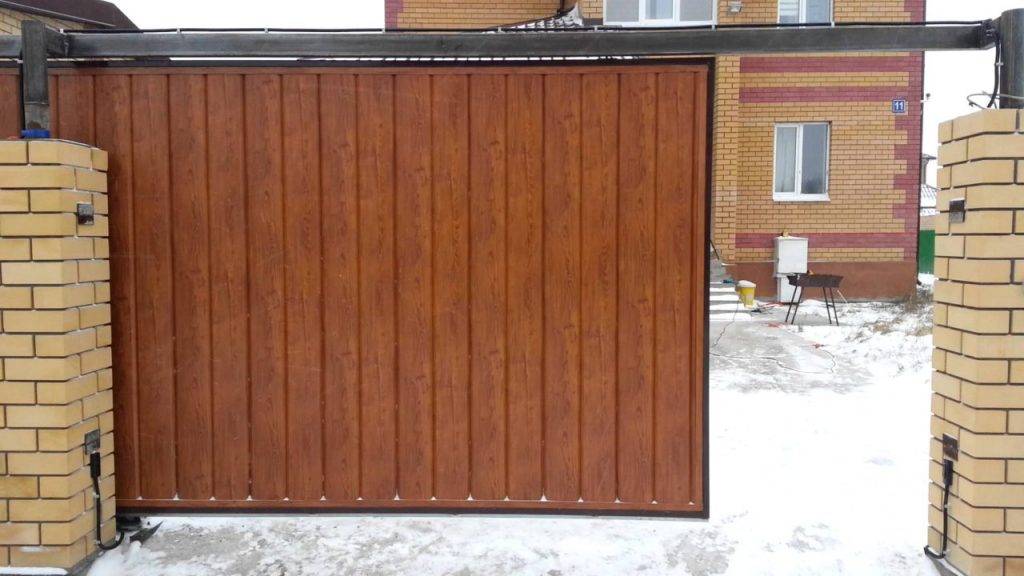

Подвесные откатные.
Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.
Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.
Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.
В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.
Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.
Схема установки конструкции
Достоинства и недостатки различных видов распашных ворот, совет по выбору
Конструкция распашных ворот известна человечеству многие столетия. За это время они себя зарекомендовали как практичная, надежная конструкция. Поэтому у них такое большое количество поклонников. Среди основных преимуществ распашных ворот выделяются следующие критерии:
- Простота изготовления конструкции.
- Небольшие финансовые затраты.
- Долговечность, практичность.
- Универсальность конструкции позволяет использовать их на любых объектах.
- Огромное разнообразие.
Сегодня распашные ворота представлены разными вариациями. Это позволяет подобрать наиболее подходящий тип для данной ситуации. Перед самостоятельным их изготовлением рекомендуется ознакомиться с основными видами.
1. Двустворчатые распашные ворота с калиткой внутри одной из створок
При недостаточном количестве места каждый метр буквально на счету. Если въезд на территорию участка слишком узкий для установки ворот и отдельной калитки решением становиться соединение двух элементов. Тогда калитка располагается в одном из полотен. Так экономиться до одного метра забора. Единственным недостатком является расположение калитки над землей. При вхождении приходиться постоянно переступать через перекладину. Будут ограничение по высоте калитки сверху. Это является основной причиной для отказа в выборе данного разновидности.
2. Распашные ворота с калиткой сбоку (с общей опорой для калитки и соседней створки)
Зачастую распространенным вариантом являются ворота с рядом расположенной калиткой. Опорный столб воротины с калиткой общий. Конструкция выглядит целостно. Зачастую выполняется в одной композиции либо с повторяющимися элементами. Места потребуется больше чем у предыдущего варианта. Преимуществом отдельно расположенной калитки является отсутствие ограничений сверху, снизу. Доступ к воротам остается открытым не требуется лишний раз открывать либо закрывать полотно. Можно свободно воспользоваться калиткой. Своими руками выполнить конструкцию под силу каждому понадобиться принять решение относительно материала, размеров, внешнего вида.
3. Одностворчатые распашные ворота
Одностворчатые распашные ворота появились не так давно. Популярность обусловлена необычной конструкцией, используемой при особых условиях. Когда проезд ограничивается какими-то постройками. Воротины в таких случаях затруднительно открыть, то полотно одностворчатых ворот раскрывается только в одну свободную сторону. Преимущества конструкции очевидны. Но место имеет существенный недостаток одно большое полотно будет отличаться большим весом. Для его удержание должна быть хорошая опора. Отлично если это стена каменного здания. В противном случае потребуется самостоятельно сделать столб из кирпича, бетона, металлического элемента достаточно большого диаметра, который сможет выдержать такую нагрузку. Подобную конструкцию можно выполнить самостоятельно, но потребуется изучить основные аспекты.
4. Распашные ворота с одной большой створкой и створкой-калиткой
Конструкция имеет общие моменты с двустворчатыми и одностворчатыми моделями. Они состоят из двух элементов. Полотно ворот имеет больший размер, калитка выполняться стандартного размера, она будет существенно меньше основного полотна. Конструкция считается более удачной поскольку чтобы войти на территорию участка полотно не нужно открывать достаточно воспользоваться удобной калиткой.
5. Золотой стандарт распашных ворот – две опоры с двумя закрепленными на них створками
По праву золотым стандартом являются практичные двустворчатые модели. Они состоят из двух одинаковых полотен, которые крепятся на противоположных столбах-опорах. Подобный вариант встречается чаще всего в дачном или промышленном направлении. Модель отличается простотой использования, долгим сроком эксплуатации, а также привлекательным внешним видом. Подобный вариант можно сделать самостоятельно потребуется только наличие подходящего инструмента и материала. При этом равномерная нагрузка на опоры позволяет выполнять полотна с любого материала.
Чем обшить каркас ворот
По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.
На дачном участке
Для заполнения рамы створок из профиля используется материал различных вариаций:
- кованые элементы;
- листовой металл (оцинкованный);
- профилированные листы;
- обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.
Обшивка из профнастила
Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.
Виды профлиста
Обшивка деревом
Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

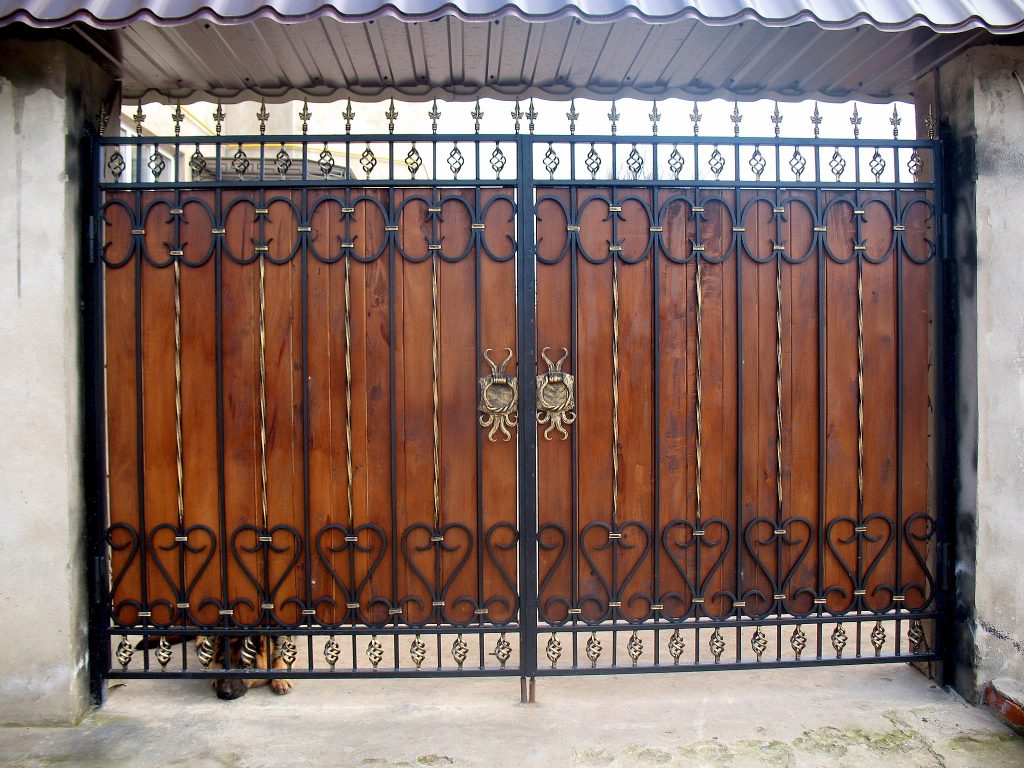

Кованые элементы
Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.
Кованые створки
При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.
Особенности монтажа, детали, что надо знать при обустройстве таких ворот
Механическая часть конструкции не вызывает особых вопросов, это стандартная створка, при изготовлении которой необходимо обратить внимание на увеличение жёсткости рамы — каркаса створки. Движущиеся элементы должны быть доступны для осмотра и обслуживания, как в открытом, так и в закрытом положении
При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания.
Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще.
Тем не менее, если фундамент нужен, при обустройстве необходимо учесть, что главная задача его – сохранить на долгое время параллельность нижней кромке створки. Для этого применяются либо свайные фундаменты большого заглубления (2 сваи на 2,5 метра пролёта) с перевязкой жёсткой балочной конструкцией под рельс, либо фундаменты с опорой на грунт ниже точки промерзания.
При заливке ленточного фундамента, имейте в виду, что наиболее долгое время, прослужит фундамент, имеющий в сечении трапециевидную форму. Основание (нижняя часть) такого фундамента шире верхней части, что позволяет избежать прогибов и усадок, даже в сложных погодно-климатических условиях.
Одна из разновидностей – регулируемые основы, когда сваи (ленточный фундамент), имеет опорную балку, на который монтируется рельс, с возможностью изменения высоты (анкерные болты, например). Это наиболее дорогая конструкция, применять имеет смысл в условиях неравномерного рельефа, высокого уровня грунтовых вод, или других сложных условиях. Задача такой конструкции – сезонные регулировки горизонтальности рельса, для избежания подклинивания роликов.
Других сложностей при строительстве таких ворот нет, отличаются они большими сроками службы, более простым техническим обслуживанием, незначительным повышением трудозатрат, на поддержание в рабочем состоянии в зимний период. Даже при устройстве капитального фундамента под рельс, цена таких откатных ворот обычно ниже, по сравнению с другими вариантами, а при большой ширине (высоте) пролёта, иногда другой альтернативы просто нет.
В заключение, хотелось бы отметить, что для самостоятельного устройства ворот, это наиболее простая и подходящая конструкция, которая не потребует специальных знаний и навыков. Более того, она позволяет автоматизировать Ваши ворота в любой момент, даже после значительного срока эксплуатации, без переделок, разбора створки и существенных трудозатрат. А своевременная смазка трущихся частей, уход за рельсом и роликами, позволят Вам забыть о проблемах и недостатках таких конструкций, насаждаясь комфортом и удобством.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.
Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Видео: двухстворчатые распашные арочные ворота с калиткой выполнены из профильной трубы и зеленого профнастила, украшены завитками и листьями, ковка и сварка своими руками
- Каркас выполняется из профильной трубы.
- В углах конструкции располагаются небольшие композиции из завитков и листьев.
- Верхняя часть каркаса калитки выполняется из квадрата, слегка надрезанного, чтобы придать радиус. Разрезы (щели) затем завариваются.
- Из профнастила вырезается кусок необходимого размера и формы для калитки и створок ворот.
- Калитка делается прочнее с помощью квадрата 20х20, из которого выполняется так называемый контур с двумя поперечными линиями, имеющий чуть более меньший размер, чем каркас калитки.
- В калитку врезается замок.
- Осуществляется сборка каркаса ворот, точнее двух створок и орнамента для полотна.
- Для ворот также собирается контур, используются прутки 20х40 для поперечных и продольных линий на полотне, по периметру — 20х20.
- Каркас калитки и ворот обрабатывается цинкарем (преобразователь ржавчины) и окрашивается.
- Производится сборка каркаса и контура, осуществляется установка профнастила.
Материалы
Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм
Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно
Подготовленный металл
О сварке тонкого металла читайте тут.
Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
