Устройство откатных ворот своими руками: процесс установки ворот с электроприводом своими руками

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Инструкция по установке ворот

Как установить откатные ворота? Краткая инструкция может помочь провести все операции самому. В целом, установка откатных ворот включает такие основные этапы: заливка фундамента, изготовление рамы с консолью, монтаж раздвижной и контролирующей систем.

Инструмент для монтажа.

При установке откатных ворот своими руками следует заранее подготовить следующий инструмент:

• аппарат для сварки;
• болгарка;
• электрическая дрель;
• вибратор для бетона;
• перфоратор;
• лопата;
• шпатель;
• мастерок;
• молоток;
• машина для шлифования;
• ножовка;
• уровень;
• рулетка.

https://youtube.com/watch?v=_4elspwu3qU

Заливка фундамента осуществляется бетоном марки не хуже М300 (на основе портландцемента М400). Раствор заливается слоями с тщательным уплотнением массы (лучше всего использовать вибратор). В верхней части ленты фундамента закладывается (утапливается) швеллер шириной не менее 15 см, к которому крепятся опорные ролики. Он при укладке приваривается к фундаментной арматуре. Горизонтальность швеллера выставляется уровнем, а осевая линия строго соответствует осевой линии отката полотна ворот.

Рама сваривается из плоской трубы размером 5х5 или 6х4 см со стенкой 1,8-2,5 мм. Нижний горизонтальный элемент имеет длину, равную воротному проему и длине консольной части. К нему крепятся 2 вертикальные стойки высотой, аналогичной размеру ворот, а между ними приваривается верхняя горизонтальная труба, т. е. создается прямоугольник воротного каркаса, закрывающего въездной проем. Затем нижний конец соединяется с верхним углом трубой.

Установка откатной системы.

https://youtube.com/watch?v=BUmomxfYS1w

Монтаж откатных ворот на свое место начинается с закрепления закладных профилей на воротные стойки. Обычно применяется плоская труба размером 6х3 см. На закладные элементы с одной стороны крепятся улавливатели. Регулировка ворот при установке заключается в попадании кромки полотна точно в улавливатель за счет согласования с установкой верхнего ограничителя и опорных роликов. Верхний ограничитель закрепляется на противоположной стороне ворот. Опорные ролики монтируются на швеллере через пластины, предусматривающие их регулировку.

Откатные ворота могут вызвать определенные сложности при установке своими руками. Наличие такой конструкции полностью компенсирует потраченные силы и средства за счет своей практичности и привлекательного вида.

Рытье траншеи и подготовка фундамента

Процесс подготовки фундамента

Первым делом вам нужно выполнить подготовительные работы для устройства фундамента. Начните с планирования траншеи. Для этого придерживайтесь следующих советов:

От границы воротного проема отступите расстояние, которое равно половине ширины всего проезда. К примеру, ширина вашего проезда 4 м, тогда длина фундамента будет составлять 2 м от границы.
Ширина траншеи зависит от ширины конструкции самих ворот. К примеру, ширина ваших ворот 20 см, тогда траншею нужно рыть шириной на 10–15 см больше в две стороны, то есть 40–50 см.
Глубина является предметом споров для специалистов

Одни говорят, что важно углублять траншею ниже уровня промерзания, другие – что этот фактор совсем не влияет на будущий фундамент. По мнению первых, фундамент должен уходить вглубь на 1–1,5 м, по мнению вторых – 0,5–0,7 м будет достаточно

Какую глубину выберете вы, сугубо ваше решение. Рекомендуем делать его не больше 1 м.

После того как вы определились с размерами, при помощи лопаты выройте траншею в нужном месте. У вас должно получиться так, как на картинке ниже.

Установка верхнего фиксатора

Верхний фиксатор

Чтобы при движении ворот они не съехали, сверху на столбе устанавливают фиксатор или направляющий. Он будет останавливать ворота и не давать им раскачиваться при сильном ветре. Для этого на опорном столбе следует отметить отверстия под крепления. Измеряйте все правильно, чтобы верхняя рама без препятствий могла заходить в фиксатор.

На столб надо установить кронштейн для крепления направляющей. Если вы будете закреплять его в бетоне или кирпиче, используйте анкера, диаметр шпильки которых 10 мм. Если же вы крепите его к металлу, то подойдут специальные саморезы. В случае когда применяется сварка, ролики нужно снять.

После закрепления фиксатора проверьте его. Ворота должны плавно ходить, сохранять вертикальность, а ролики должны их плотно охватить.

Фиксаторы есть разные, роликовые или в виде обычной скобы. Какое устройство выбирать – ваше решение.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

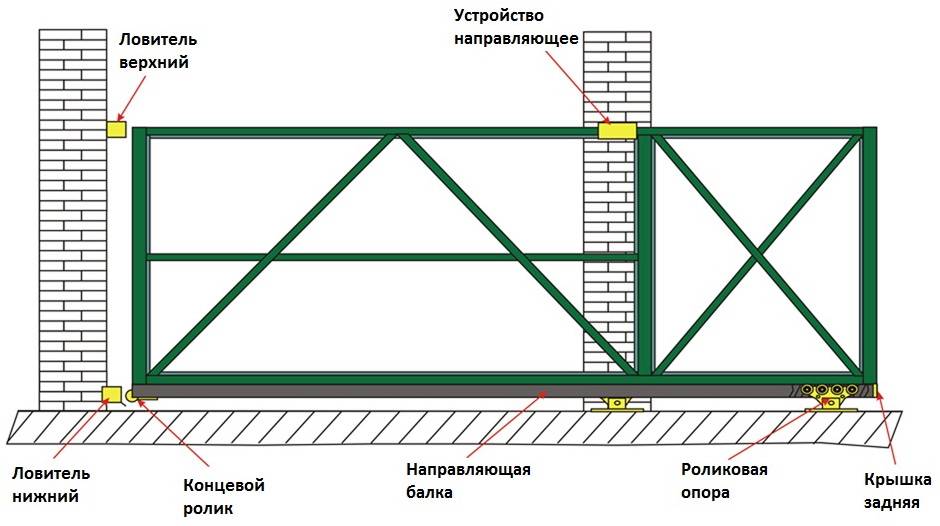

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.
