Как правильно спаять светодиодные ленты между собой

Альтернативное соединение

Следующим способом соединения светодиодных лент между собой является пайка. Этот метод является более прочным, но требует кропотливости и занимает время.

Для работы потребуются следующие материалы и инструменты:

  1. Паяльник. Максимальная мощность 40 ватт. Если использовать более мощный, то произойдет перегрев токопроводящих дорожек, в результате чего они отойдут от подложки.
  2. Свинцово-оловянный припой.
  3. Канифоль или паяльная кислота.
  4. Термоусадочные трубки.

Многожильный провод, который будет соединяться с контактами, должен быть достаточно мягким, чтобы в случае изгиба не повредить место пайки. Поэтому для соединения надо использовать провод сечением 0,35-0,5 мм. А поскольку подводящий кабель имеет сечение 0,75 мм, то нужно сделать переход с одного на другой также при помощи пайки.

Светодиодная RGB лента

Особенность RGB ленты – это близко расположенные друг к другу контакты

При проведении работ по залудке контактов необходимо соблюдать осторожность, чтобы не замкнуть их между собой дорожками из олова, за счет небольшого расстояния

Для этого используют следующие способы уменьшения площади наконечника (жало) паяльника:

  1. Заточить имеющееся жало с использованием напильника. Процесс трудоёмкий и не рациональный, т.к. жало будет испорчено и возможно не подойдет для других работ.
  2. Самостоятельное изготовление жала из жилы медного кабеля сечением 1-2 мм. Такое жало крепится к основной конструкции болтовым соединением или цанговым соединителем, в зависимости от модификации паяльника.

Небольшая площадь жилы позволит более точно и аккуратно нанести олово, но при этом может привести к быстрому перегреву прибора.

  1. Приобрести готовые наконечники требуемой формы и сечения. При частой пайке СДЛ это наиболее выгодный способ.

Залудка контактов светодиодной RGB ленты

Для параллельного подключения СДЛ, также каждый кабель припаивается под углом к одному контакту на модуле.

Способы соединения: паечный, коннекторный и клипсами

  1. Пайка предполагает применения припоя и его нагрев под действием высокой температуры паяльника для прочного соединения контактов между собой или с кабелем.

Пайка является самым надежным способом, а оловянно-свинцовый состав защищает открытые токопроводящие части от окисления и перегрева.

Её минусом является не высокая механическая прочность, для этого место припоя защищают термоусадочной трубкой или силиконом.

  1. Клипсы. Последовательно соединяют участки СДЛ только в одну линию. Устройство представляет небольшую коробочку с металлическими токопроводящими зажимами, которые устанавливаются к равнозначным контактам модулей и зажимают их между собой.
  2. Коннектор – это устройство, предназначенное для соединения между собой участков СДЛ без применения пайки.

Пример коннектора

Соединительные коннекторы могут быть с соединяющими проводами и без (для соединения внахлест), различной формы коннекторов (Т-образные, угловые, прямые).

Виды коннекторов

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

ИллюстрацияОписание действия
Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

  1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
  2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
  3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

  1. Зачистка и подготовка поверхности контактов ленты.
  2. Очистка на 0,5 см проводки от изолирующей оболочки.
  3. Лужение контактов и проводников.
  4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
  5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
  6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

  1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
  2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
  3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
  4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
  5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

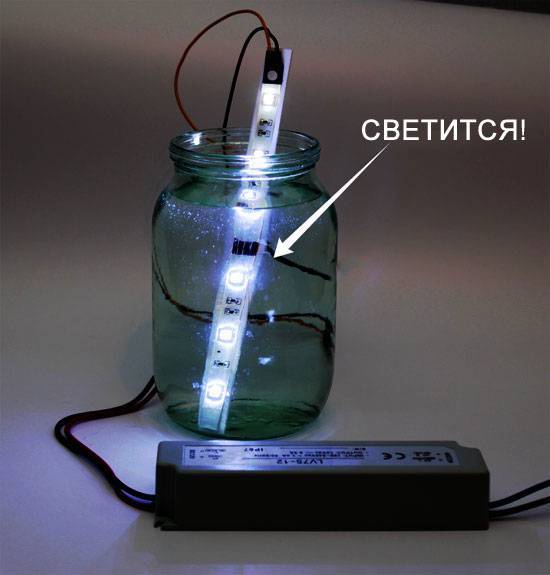

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

  1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
  2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
  3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
  4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Соединение ленты с силиконом

Если у вас лента герметичная с защитой IP65, то процесс подключения коннекторов выглядит практически идентичным. Разрезаете ножницами необходимые по длине участки.

После чего, канцелярским ножом сначала удаляете герметик поверх контактных пятачков, а затем уже зачищаете сами медные площадки. Весь защитный силикон с подложки возле медных площадок должен быть удален.

Герметика срезаете ровно столько, чтобы конец ленты вместе с контактами свободно поместился в коннектор. Далее открываете крышку соединительного зажима и заводите ленту во внутрь.

Для лучшего крепежа, заранее снимите немного скотча с обратной стороны. Лента будет идти довольно тяжело. Во-первых, из-за клейкой основы на обороте, а во-вторых из-за силикона по бокам.

Аналогично поступаете со вторым коннектором. После чего закрываете крышку до характерного щелчка.

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

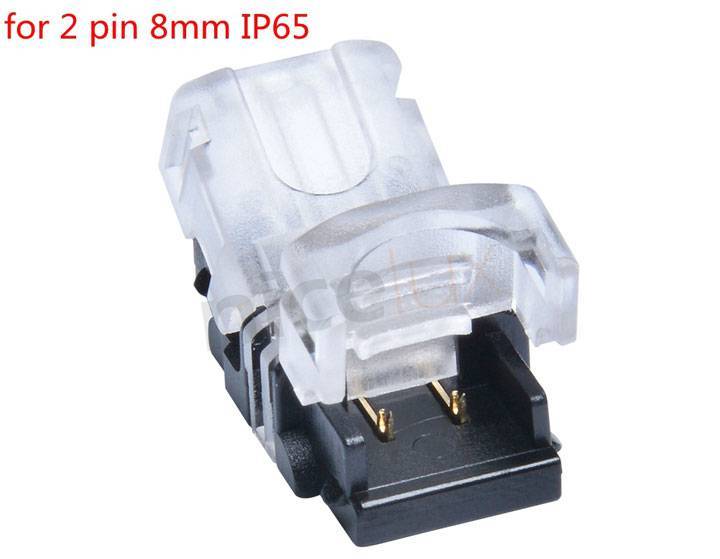

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

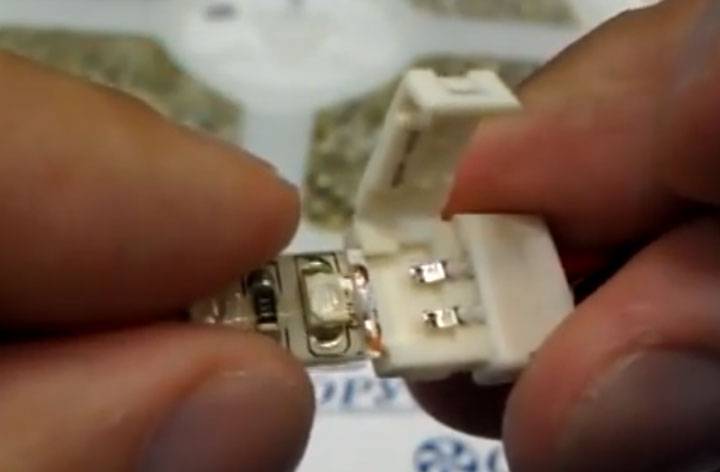

Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.

После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.

Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.

Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.

Например, у NLSC самое больное место – фиксирующая пластмассовая крышка. Она зачастую либо отламывается сама, либо откалывается фиксирующий замочек сбоку.

Еще одни минус — контактные пятачки, которые далеко не всегда прилегают всей поверхностью к площадкам на ленте.

Если мощность ленты достаточно большая, то слабенькие контакты не выдерживают и оплавляются.

Такие коннекторы просто не могут пропустить через себя большие токи.

При попытках их подогнуть, когда есть некоторое не совпадение пятна прижима, они могут и отломиться.

Поэтому в последнее время появились более современные модели сконструированные по принципу прокола.

Вот например подобный двухсторонний прокалывающий коннектор.

На одной стороне у него расположены контакты в виде ласточкиного хвоста под провод.

А на другой в виде штырьков – под светодиодную ленту.

С его помощью можно подключить светодиодную ленту к блоку питания. Такие модели можно найти как для лент открытого исполнения, так и для герметичных в силиконе.

Для подключения, заводите конец или начало отрезка подсветки в коннектор и прижимаете сверху прозрачной крышкой.

Контактные штырьки при этом сначала оказываются снизу медных пятачков, а затем буквально протыкая защитный слой и медные дорожки, образуют надежный контакт.

При этом ленту выдернуть из разъема уже не возможно. А проконтролировать места соединения можно через прозрачную крышку.

Для подключения проводов питания их даже не придется зачищать. Сам процесс чем то напоминает подключение витой пары в интернет разъемах.

Чтобы открыть такой коннектор необходимо будет приложить определенное усилие. Просто руками это сделать вряд ли получится. Поддеваете лезвием ножа боковые места крышки и поднимаете ее вверх.

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Правила монтажа

Если с выбором светодиодной ленты проблем возникнуть не должно, то как ее паять знают немногие. Но не переживайте, паять любую диодную ленту не очень сложно. Здесь только необходимо придерживаться пошаговой инструкции:

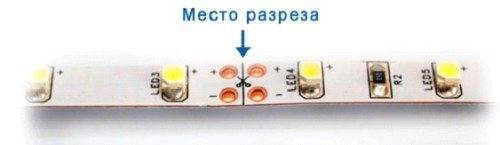

  • замеряем длину изделия и определяем место будущего разреза;
  • на изделии имеются специальные пометки, что идут по резиновой основе. Вот по ним и необходимо делать разрез;

  • когда с местом разреза определились, разрезаем изделие обычными ножницами. Будьте аккуратны, так как диоды не должны повредиться в процессе нарезки;
  • затем монтажную поверхность необходимо хорошо обезжирить и просушить;
  • после этого с обратной стороны резиновой основы следует снять защитную пленку. Далее прикрепляем диоды к поверхности. При необходимости изгиба, его максимальный радиус должен составлять 2 см;
  • проводим пайку всех отдельных элементов осветительной системы. Провода здесь должны соединить между собой в одну систему светодиодную ленту, диммеры для регулирования яркости диодов, усилители, контроллер и т.д.;
  • в процессе пайки следует использовать маломощный паяльник (примерно на 25-40 Вт). Сами провода должны иметь сечение в 0,75 мм, а длину – 20 см;
  • при использовании одноцветной диодной ленты рекомендуется брать черный и красный провода. Красный подключаем к плюсу, а черный – к минусу;
  • перед началом пайки концы у проводов следует зачистить примерно на 2 мм с той стороны, которой они будут подключаться к светодиодной продукции. С другой стороны зачистить необходимо на 1 мм;
  • подключение к ленте производится с помощью обработки проводов канифолью и оловом;

После окончания рабочее место необходимо тщательно изолировать. Затем проверяем работоспособность спаечного участка системы. Следуя данной инструкции, вы сможете без проблем припаять к ленте провода, подключив ее к блоку питания и контроллеру.

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

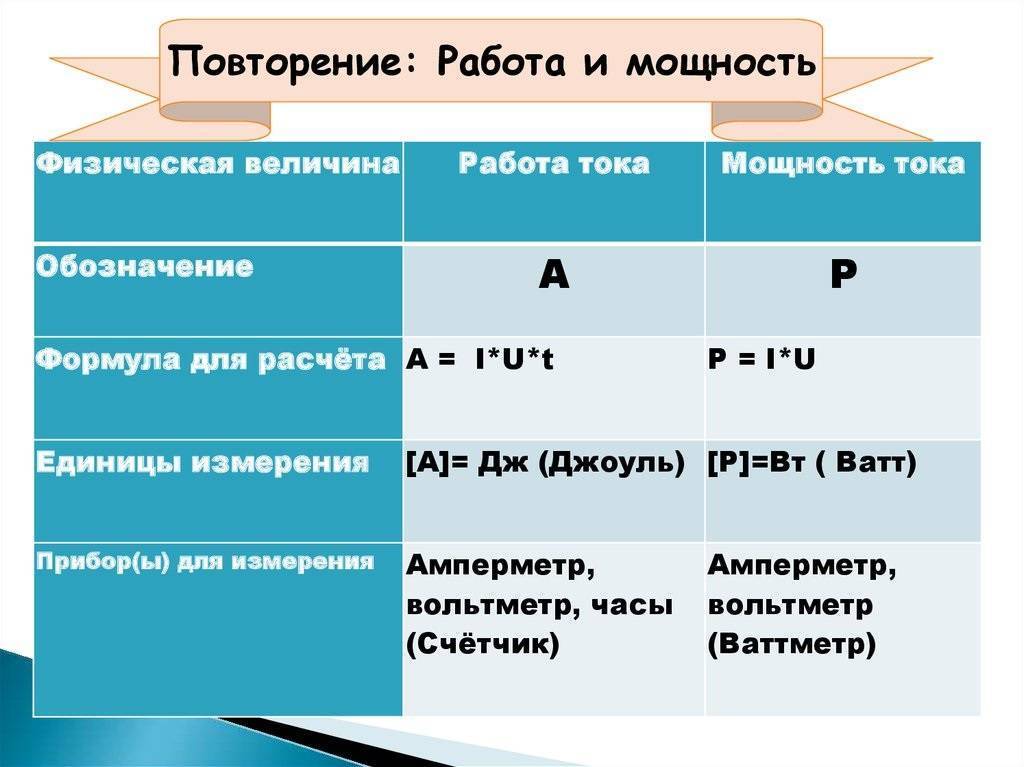

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим

Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения

Не скручивайте провода — они не обеспечат надежного контакта.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.


С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.


Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.


Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.


Можно ли разрезать светодиодную ленту в любом месте?

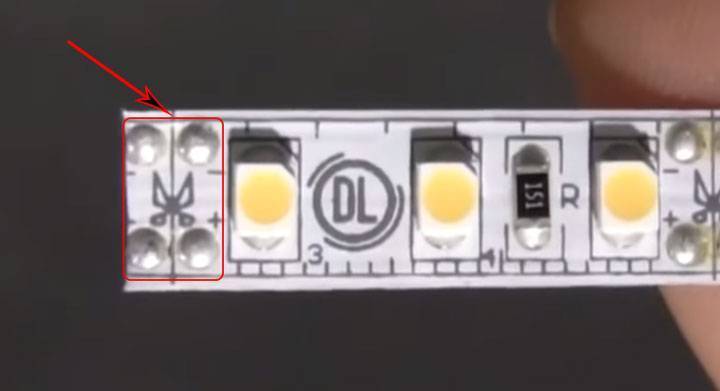

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Инструмент и материалы для пайки

Процесс этот вовсе не сложный, достаточно иметь необходимые материалы и соблюдать несколько элементарных правил.

Вот все необходимое, что вам может понадобиться:

паяльник мощностью не более 25-40Вт

тонкие медные провода сечением 0,5-0,75мм2

канифоль

нейтральный флюс-гель

нож или стриппер для зачистки изоляции с проводов

зубочистка для удобного нанесения флюса

оловянно-свинцовый припой ПОС-60 или аналог

Кратко, весь процесс должен выглядеть следующим образом:

Подготавливаем паяльник Окунаем в канифоль Окунаем в припой Опять в канифоль Пайка проводов и ленты

А теперь все это поподробнее и с определенным нюансами.

Итак, у вас есть лента и контактные места на ней, куда следует припаять провода.

Перво-наперво найдите маркировку, какой контакт «плюсовой», а какой «минусовой».

На RGB вариантах будет один общий плюс (+12V) и три минуса (R-G-B)

Это важно в дальнейшем для соблюдения полярности и подачи питания от блока

Зачищаете кончики проводов от изоляции. Желательно взять именно разноцветные жилы, чтобы не путаться с полярностью в дальнейшем.

Нагреваете паяльник, дотрагиваетесь до припоя и опускаете жилку в канифоль.

После чего вытаскивая жилу, тут же подносите к ней жало паяльника с оловом. Процесс лужения должен произойти автоматически. Проделываете процедуру пару-тройку раз, чтобы полностью покрыть медную жилу со всех сторон.

Теперь нужно залудить контактные места на светодиодной ленте. Лучше всего это делать при помощи флюса.

Перед этим не забудьте хорошенько очистить жало паяльника.

Окунаете его в канифоль и счищаете все лишнее. Это можно сделать специальной губкой, простым ножичком, если нагар въелся капитально или использовать металлическую губку.

Главное не допустить, чтобы какие-либо посторонние элементы попали на контактную площадку.

Далее, берете на кончике зубочистки совсем немного флюса и наносите его на светодиодную ленту.

После чего касаетесь разогретым паяльником припоя и прикладываете его жало на 1-2 секунды к местам пайки на ленте.

Важно, чтобы паяльник был маломощный, с температурой нагрева не более 250 градусов. А что делать, если у вас нет регулятора? Как определить температуру нагрева?

А что делать, если у вас нет регулятора? Как определить температуру нагрева?

смотрите на жало. Оно должно быть чистое, не раскаленное.

при окунании в канифоль, последняя не должна закипать

от жала должен идти просто небольшой дымок

Максимально допустимое время приложения жала к светодиодной ленте — не более 5 секунд. При использовании флюса, это происходит гораздо быстрее 1-2 сек.

В итоге у вас должны получиться два оловянных бугорка, в которых потом нужно будет «утопить» соединительные провода.

Перед непосредственной пайкой самих проводов примерьте их кончики.

Они должны быть зачищены ровно по длине мест пайки. Обычно это не более 2мм.

Если оголенные концы будут достаточно длинными, то при изгибе они могут запросто закоротить между собой. Поэтому лишнее всегда выкусывайте, оставляя кончик как можно короче.

Касаетесь этим кончиком бугорка на контакте светодиодной ленты и сверху на 1 секунду прикладываете паяльник. Олово расплавляется и провод погружается, как бы утопая в нем. То же самое проделываете со вторым проводом.

В итоге у вас должна получиться довольно большая по площади контактная площадка. Но самое главное, это место со всех сторон закрыто оловянной «подушкой», что надежно защищает контакты от окисления.

Для еще большей прочности место пайки можно залить термоклеем, а поверх надеть термоусадку. Тогда провода не отвалятся даже при постоянных изгибах.

Это интересно: Как выбрать датчик движения для включения света: это познавательно

В каких ситуациях нужно соединять ленту

Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.

Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.

При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

Как правильно соединить светодиодную ленту между собой

Светодиодные ленты широко используются для внутренней инаружной подсветки интерьеров, поверхностей, архитектурных элементов ирекламных конструкций. Существует несколько разновидностей подобныхсветильников, которые продаются в виде бухт (катушек) по 5 метров.

Аккуратный и точный монтаж требует нарезки ленты на участки,соответствующие длине подсвечиваемых поверхностей

Важно уметь правильно соединить светодиодную лентумежду собой, иначе после подключения она не будет светиться. Для этогоиспользуются разные способы, о которых следует поговорить подробнее

Пайка паяльником

Пайка контактов — надежный способ соединить части светильника между собой. Для реализации этого способа потребуются:

  • паяльник;
  • припой с канифолью (флюсом);
  • наличие навыков и опыта.

Если все действия выполнены правильно, соединение неокислится от времени. Однако, для получения ожидаемого результата надо обладатьопределенными навыками обращения с паяльником. Обычно используют два видасоединений:

  • при помощи проводков;
  • пайка напрямую одной площадки к другой.

Для людей, не уверенных в своихвозможностях, рекомендуется использовать первый способ. Для более опытных иумелых подойдет второй вариант, позволяющий получить практически незаметноесоединение частей светильника. Порядок действий:

  • зачистить контактные площадки на обоих отрезкахленты;
  • отрезать два проводка одинаковой длины,зачистить от изоляции и залудить их концы;
  • припаять оба проводка к площадкам на одном кускеподсветки;
  • сложить встык соединяемые куски и припаятьпроводки ко второму участку.

Важно обеспечить полярность соединения, иначе подсветка работать не будет, и придется все переделывать

Основные выводы

Соединение участков светодиодной ленты между собой можно произвести двумя способами:

  • с помощью коннектора;
  • при помощи пайки.

ПК как источник питания

Такой вариант подключения достаточно распространён для обеспечения локального освещения околокомпьютерного пространства. Также можно подсветить и сам системный блок ПК изнутри или снаружи. Освещение монитора ПК полезно для снижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно достаточно простое. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на второй 5 вольт, а остальные два разъёма отведены для «земли». Достаточно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Падение напряжения в кабеле

У кабеля есть, как у любой резистивной нагрузки, сопротивление. То есть, когда ток проходит по нему, часть электроэнергии превращается в нагрев самого кабеля. Ток, в замкнутой цепи согласно законам физики, всегда постоянен, а напряжения уменьшается. То количество вольт, на которое уменьшается напряжение при прохождении нагрузки, называется падением напряжения.

Как можно посчитать падение напряжения в кабеле? Вспомнив физику.

У кабеля есть некое значение его удельного сопротивления. Это количество ом на миллиметр квадратный сечения кабеля на метр длины. Чем больше, длина, тем больше сопротивление. Чем больше сечение, тем меньше сопротивление. Измеряется в Омах, можно понятнее представить как Ом*мм2/м, так оно чаще всего и обнаруживается в интернете. Мы возьмём за некое усреднённое значение сопротивление силового кабеля 0,018 Ом*мм2/м. Для более точных расчётов можно подставить сопротивление конкретного кабеля.

Полное сопротивление кабеля равно удельное сопротивление * длина / сечение *2

Умножаем на два потому, что относительно источника напряжения надо считать длину жилы до нагрузки и обратно. Либо можно брать длину кабеля сразу с учётом этого.

U = I * R, поэтому падение напряжения равно сопротивлению кабеля * ток.

Напряжение, которое приходит на нагрузку, равно напряжению питания источника минус падение напряжения.

Это важный момент! Падение напряжения зависит от тока. Иногда спрашивают: какое может быть расстояние до датчика движения? Оно может быть большое, потому что ток потребления датчика движения очень маленький. Для Colt Quad PI это 12 миллиампер. То есть, если используем кабель сечением 0,22мм, то для падения напряжения на 1 вольт нужен кабель длиной 500 метров.

Второй вывод выходит из первого: падение тем меньше, чем больше напряжение. Почему для передачи электроэнергии на большие расстояния используются высоковольтные линии? Потому что если передавать 220/380 вольт, то напряжение быстро упадёт. Надо использовать очень толстый кабель, но дешевле ставить трансформаторные подстанции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
