Сварка элементов отопления: изготовление котла, регистров и гребенки

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

• По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
• Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
• Теперь изделие устанавливают вертикально.
• Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Теплообменник в виде подковы – самый простой вариант

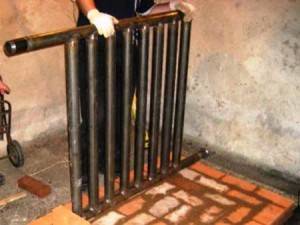

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Регистр помещают в специальные борозды внутри топливника из шамотного кирпича

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

Регистры отопления из профильной трубы содержат большой объем воды. Тепло долго держится благодаря небольшой скорости охлаждения

• Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
• Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
• Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
• Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
• Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
• Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
• Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
• Теплообменник заполняют холодной водой до того, как печь нагреется.
• С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Общая протяженность труб не должна превышать 3-х метров, иначе потребуется принудительное движение воды

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Разновидности регистров отопления

Существует 3 вида рассматриваемых регистров:

1. Секционные в виде буквы «П».
2. Змеевиковые, форма которых S-образная.
3. Смешанные.

На изготовление идут трубы из стали или нержавейки, диаметр которых составляет от 25 до 200 мм. Помещения на производстве, имеющие административное или хозяйственное назначение, отапливаются за счет применения труб диаметром от 25 до 100 мм. Что касается регистров большего диаметра, достигающего 200 мм, то они устанавливаются в цехах на производстве и на спортивных объектах, отличающихся масштабностью, например, это могут быть бассейны.

Применительно к частным домовладениям их установка существенно снижает эффективность отопления.

При сборке регистров может быть использовано практически любое количество секций, что обусловливается лишь площадью помещения и требуемой величиной теплоотдачи.

При соединении секционных регистров используют перемычки, имеющие меньший диаметр по сравнению с трубами, которые являются частью рассматриваемого вида приборов. Для расчета оптимального расстояния между трубами отопления используют формулу D+50 мм, где под D следует понимать диаметр трубы. Соблюдение рассчитываемого таким образом расстояния позволяет минимизировать инфракрасное облучение труб по отношению друг к другу, что обеспечивает увеличение теплоотдачи.

Соединение змеевиковых возможно за счет отводов, диаметр которых идентичен диаметру труб. Они устанавливаются с торцов подсоединяемого прибора. Из-за этого способа подсоединения возрастает стоимость подключения регистров, но не значительно. В данном случае рост затрат компенсируется увеличением эффективности работы, что обеспечивает большая площадь рабочей поверхности. Также змеевиковый регистр отличается таким положительным моментом, как меньшее гидравлическое сопротивление по сравнению с тем, которое присутствует у секционного варианта подобного прибора отопления. Это позволяет использовать циркуляционные насосы, отличающиеся меньшей мощностью и более низкой ценой.

Устанавливаемые на трубах торцевые заглушки отличаются вариативностью формы: плоские, круглые и эллиптические. Заглушки, имеющие эллиптическую форму, применяют в системах, где теплоноситель подается под высоким давлением. Также их используют для придания определенной привлекательности приборам отопления. Если существует потребность, то возможно оснащение верхнего сегмента регистра фитингом, предназначенным для установки клапана дегазации.

Вариативность исполнения регистров отопления на этом не заканчивается, например, существуют приборы данного типа, которые дополняются ТЭНом. В результате получается устройство, не требующее подключения к системе отопления, так как подогрев теплоносителя происходит за счет встроенного электроприбора в виде ТЭНа.

В процессе проектирования таких устройств определенным способом рассчитывается мощность ТЭНов, которая зависит от того, насколько велика площадь поверхности прибора. Если регистр будет перегреваться, то это приведет к излишней активности процесса расширения и теплоноситель вытечет через аварийный клапан. В противном случае, то есть при недостатке мощности, эффективность ТЭНа сведется к минимуму.

Автономный регистр должен оснащаться фитингом, устанавливаемым в верхнем сегменте этого прибора отопления. Он используется для заливки теплоносителя перед запуском в работу и для установки аварийного клапана, который может быть дополнен расширительным бачком, что связано с необходимостью компенсировать расширение теплоносителя.

Конструкция регистрового теплообменника

Регистр отопления из четырех гладких труб и схема движения.

Теплообменник состоит из простых деталей, и сварить регистр своими руками при наличии навыков сварочного дела не составит труда. При самостоятельном изготовлении отопительного прибора можно точно выдержать требуемые его габариты и технические параметры, необходимые для имеющихся условий эксплуатации. Покупка готового регистра может обойтись примерно в 3 раза дороже, чем затраты на материалы для изготовления конструкции.

Чаще для изготовления регистра отопления используются трубы из углеродистой стали. Применяется также материал из нержавеющей низколегированной стали и чугуна. Расстояние между секциями в регистре должно быть на 50 мм больше их диаметра. Регистры устанавливаются с уклоном по движению теплоносителя не менее 0,05%.

Для увеличения теплоотдачи прибора перемычки монтируются как можно ближе к торцам горизонтальных деталей. Теплоноситель должен поступать в верхнюю часть прибора, перетекать по секциям и выходить их нижнего горизонтального элемента.

Сварка стальных труб.

Трубы в змеевиковом типе регистров соединяются дугами того же диаметра. При использовании S-образного прибора отопления эффективность обогрева повышается за счет увеличения площади теплообмена и снижения гидравлического сопротивления.

Для установки регистров отопления в жилые помещения рекомендуется применять трубы диаметром от 3 до 8 см для соответствия нагрузке на бытовой котел. При расчете количества секций и параметров заготовок учитывается теплоотдача трубы на каждый ее погонный метр. К примеру, 1 м трубы с внутренним диаметром в 60 мм в состоянии обогреть около 1 м² площади помещения.

Параметры конструкции увеличиваются на 20-40% при слабой теплоизоляции помещения и большом количестве окон.

Нижняя секция располагается от поверхности пола на 15-20 см. Для автономного функционирования регистрового теплообменника в них устанавливается ТЭН мощностью от 1.6 до 6 кВт посредством фланцевого соединения.

Особенности конструкции

Отопительные регистры применяются в большей степени в промышленных цехах, технических комнатах, а, кроме того, в квартирах и собственных домах. Регистры распространены во многих помещениях с высокими санитарными требованиями, к примеру, в медицинских организациях и школах.

По типу системы регистры отопления разделяются на разборные и змеевиковые устройства:

1. В секционных регистрах трубы объединяются между собою перемычками наименьшего диаметра — такой вид соединения определён в основном несложностью монтажа. Дистанция меж трубами регистра рассчитывается по формуле D+50 мм, где будет D — диаметр трубы. При соблюдении правила взаимное облучение труб будет сведено к минимуму, как результат — возрастает теплообмен.
2. В регистрах змеевикового вида трубы объединяются с торца, при помощи отвода, диаметр которого равный диаметру труб. Небольшое повышение стоимости продукта при этом возмещается огромной площадью поверхности, и как результат — большей отдачей отопительного устройства. Ко всему прочему змеевиковый регистр обладает меньшим гидравлическим противодействием, чем секционный, что дает возможность использовать в системе отопления менее сильные, но более экономные и дешёвые насосы.

Торцевые заглушки труб могут быть как тонкие, выпуклой формы, так и эллиптические. Такие заглушки рекомендовано использовать в системах с наиболее большим давлением теплоносителя, а, кроме того, в украшающих целях, для того чтобы добавить устройству наиболее интересный внешний вид. При надобности наружный сектор регистра в дополнение снабжается фитингом под клапан дегазации.

Существует ещё одна вариация — независимый регистр с ТЭНом. Оборудование подобного типа не требует подсоединения к системе отопления, так как теплоноситель разогревается электричеством, при помощи интегрированного ТЭНа. Во время проектирования подобных регистров мощность ТЭНа выбирается соответственно участка плоскости устройства: перегревание может спровоцировать излишнее увеличение и вытекание теплоносителя через аварийный клапан. При малой мощности ТЭНа эффективность устройства будет ниже его возможных возможностей.

Наружный сегмент независимого регистра в неотъемлемом порядке снабжается фитингом, который первоначально применяется для заливки теплоносителя внутрь, а потом используется для подсоединения аварийного клапана или расширительного бака — и в таком случае применяется для компенсации расширения теплоносителя при согревании.

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Преимущества и недостатки приборов

Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.

Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.

До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.

Преимущества:

1. Продолжительный срок эксплуатации. Для металлических и алюминиевых модификаций он может достигать 25 лет. При этом возможность поломки будет наименьшей.
2. Значительная теплоотдача. Это обуславливается тем, что мощность приборов превосходит этот параметр у традиционных радиаторов и батарей. Связано с большим размером теплоносителя.
3. Простой монтаж и эксплуатация. Так как верно определить приборы может любой, кто хоть немного знаком с инструкциями организации теплоснабжения, они могут использоваться в зданиях всех видов. Но чаще всего их можно повстречать в системе отопления производственных, управленческих и торговых помещений.

Но, помимо этого, необходимо учитывать возможные минусы, которыми может обладать регистр из металлической гладкой трубы:

1. Большой размер теплоносителя. Это приводит к его стремительному остыванию.
2. Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
3. Неприглядный внешний вид. Чаще всего это относится к самодельным системам.

Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.

Кто выпускает

Производит котлы «Кебер» российская , входящая в состав корпорации ОАО «Тактическое ракетное вооружение». Зарегистрирована эта фирма была в 2004 г. То есть на рынке она работает уже около 15 лет. Поставляет в специализированные магазины эта компания исключительно именно отопительное оборудование. Отзывы от потребителей продукция от этого производителя заслужила очень даже неплохие. Отопительные агрегаты от ООО «Торговый Дом «Звезда-Стрела» пользуются у населения на самом деле большой популярностью.

Помимо собственно самих котлов, этот производитель поставляет на рынок и комплектующие к ним. Найти запчасти для оборудования «Кебер» владельцам загородных домов при необходимости будет совершенно несложно.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Расчет параметров котла и подбор материала

Перед тем как приступать непосредственно к конструированию отопительного оборудования, необходимо провести некоторые расчеты, позволяющие смастерить такой котел, который бы максимально эффективно справлялся со своей основной задачей – отоплением помещения. При этом следует учитывать такие данные: объем помещения, который будет обогреваться в холодную пору года; материалы, которые использовались при строительстве здания; наличие теплоизоляционных прослоек; объем воды, необходимый для обеспечения качественного теплообмена.

Далее следует выбрать котел по используемому топливу и подсчитать необходимый его объем. При этом следует учитывать не только стоимость самого агрегата, но и цену на топливо, возможность его подведения к дому или доставку (твердое топливо).

Выбирая материал для изготовления котла, необходимо принимать во внимание толщину металлической заготовки, из которой будут конструироваться стенки агрегата и ее качество. Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время. Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время

Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время

При выборе материала также необходимо учитывать легкость его сварки и прочность сварочных швов. Под такие критерии отлично подходит низкоуглеродистая сталь с содержанием углерода не более 0,25%.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

• без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
• чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
• если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
• при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
• элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
• делайте всё строго по чертежам;
• до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Виды отопительных котлов

Котлы, работающие на газу Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

• для резки: болгарка, плазморез или газовая горелка (резак);
• рулетка и карандаш;
• молоток и газовый ключ;
• строительный уровень;

Материалы для сварки:

• электроды, если используется электросварка;
• проволока, если газовая;
• кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
2. Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
4. Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
5. В первую очередь к секциям привариваются заглушки.
6. К последним привариваются сгоны.
7. Производится сварка перемычек с трубными секциями.
8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
9. Приваривается патрубок для установки крана Маевского.
10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.
