Устанавливаем водонагреватель своими руками фото + видео

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Закрепление бойлера емкостью 50 и 100 л

Пустой бойлер без воды имеет определенную массу, к примеру, водонагреватель на 50 литров в среднем весит 17-20 килограммов, а нагреватель на 100 литров имеет массу около 25 килограммов и более. При наполнении водой, масса бойлера на 50 и 100 литров увеличивается соответственно на 50 и 100 килограммов. В зависимости от массы, а также от материала, из которого изготовлена стена, подбирают крепежные элементы.

Покупая любую модель нагревателя воды обнаружите, что вместе с водонагревателем поставляются крепежные элементы.

В комплекте присутствуют стальные крючки, на которые будет вешаться агрегат, но если их нет, необходимо приобрести самостоятельно. По толщине эти крепежные крючки должны быть чуть меньше диаметра монтажных отверстий на бойлере.

Но если стены слабые, изготовлены из какого-либо рыхлого материала, то придется делать либо сквозные отверстия в стене, либо сооружать прочную металлическую конструкцию, на которую будет вешаться нагреватель.

Для бойлеров на 50 литров обычно подходят спиральные нейлоновые дюбеля, а чтобы закрепить тяжелый водонагреватель на 100 литров, потребуются стальные крепежи.

Например, можно закрепить несколькими стальными дюбелями подходящей длины крепежную пластину, на которую будет устанавливаться агрегат или можно использовать клеевые химические анкера.

Монтаж нагревателя на стену из кирпича, дерева, гипсолита, шлакоблока, бетона

Кирпич, бетон и шлакоблок – это прочные строительные материалы, но они имеют разную плотность и качество.

Например, чтобы закрепить водонагреватель на пустотелый шлакоблок, используют болты-шпильки, которые устанавливают насквозь стены. Также для шлакоблока подходят вкручивающиеся крюки подходящей длины, они монтируются на пластиковые вставки.

Если стена изготовлена из белого кирпича, бойлер можно установить на анкерные винты или же используют шпильки с цангами

Важно чтобы крепежные элементы были длинные, примерно 150 мм

Рекомендуемая толщина стены – 150-250 мм, при такой толщине нагреватель будет держаться прочно. А если стена выложена из красного кирпича, сваривают металлический щит, закрепляемый к стене четырьмя дюбелями или шпильками насквозь.

Если стена бетонная, и бетон имеет высокую плотность, достаточно использования пластиковых дюбелей. Их длина должна быть 80-120 мм. Вместо дюбелей используют шпильки с цангами. Если бетонная стена рыхлая, рекомендуется закреплять металлическую рамку или щит, к этой рамке крепится водонагреватель.

Если древесина прочная, в нее вкручиваются кронштейны, на которые подвесится нагреватель. Дерево со временем становится менее прочным, рекомендуется использовать металлическую пластину в качестве негорючей подкладки, она равномерно по всей площади распределит нагрузку тяжелого водонагревателя.

Если межкомнатный простенок изготовлен из дерева, то металлический щит закрепляется к такому простенку шпильками из металла, их пропускают насквозь простенка и фиксируют гайками, под них подкладывают широкие шайбы.

На гипсолит не получится установить водонагреватель. В таком случае задействуют потолок, на который закрепляют стальные полосы, их толщина не менее 3-4 мм.

Один край полосы фиксируется к потолку, а второй – к гипсолитовой стене при помощи дюбелей. На эти металлические полосы приваривают или вкручивают болты, на них будет устанавливаться бойлер.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.

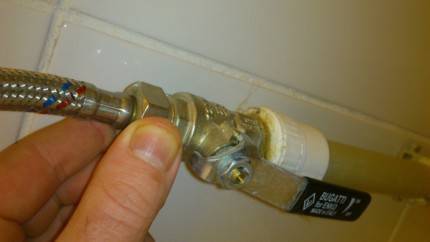

2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Проточные электрические обогреватели для квартиры

Если перебои центрального горячего водоснабжения не дают покоя, то лучшим решением этой проблемы становиться электрический проточный водонагреватель.

Газовые нагреватели чаще делают проточными

Внутреннее устройство и принцип работы

Электрический проточный водонагреватель – небольшой прибор с несложным устройством. Главное преимущество такого устройства – моментальный разогрев воды нужной температуры без ограничений в объеме. К второстепенным достоинствам относят сравнительно долгий срок службы и простой принцип эксплуатации. Температурный режим проточного электроводонагревателя варьируется в пределах 45-60C. Высокая производительность такого типа водонагревателя достигается за счет встроенного в устройство трубчатого нагревательного элемента – ТЭНа. Внутри прибора движение воды происходит по специальной колбе. ТЭНы для водонагревателей изготавливаются из меди. За счет высокой мощности теплоотдачи нагревательного элемента, вода моментально обогревается в приборе и льется из крана потребителя уже в горячем виде.

Несмотря на привлекательные мощностные показатели медных нагревательных элементов, для пользования горячим водоснабжением из нескольких кранов, такой прибор не подходит. Скорость потока холодной воды не даст электроводонагревателю разогреть воду до комфортной температуры. Подобная аппаратура не требует периодического технического ремонта или ухода, поэтому такой вариант лучше подходит в случае кратковременных перебоев горячего водоснабжения.

Рекомендации по правильному выбору хорошего агрегата: объем, фирма

Чтобы выбрать электрический проточный водонагреватель определимся с номинальными величинами мощности предлагаемых моделей. Технические характеристики такого типа приборов напрямую зависят от величины мощности. Выделяют проточные электроводонагреватели 3-37 кВт. Для моделей 3-8 кВт допускается эксплуатация от стандартной розетки с одной фазой. Требуется постоянное напряжение в сети не менее 220 вольт. Приборы свыше 8 кВт используют при наличии розеток с тремя фазами и напряжением в сети 380 вольт. Такие розетки установлены в жилищах с электрическими плитами, где отсутствует газ.

Используя номинальную мощность, выделяют следующий подтип проточных нагревателей – это объем предоставляемого ГВС. Электроводонагреватели с однофазным типом подключения производят 3-5 л/мин. Требуемое время для первоначального прогрева воды составляет 15-30 секунд. Для нужд бытового характера количества производимой воды достаточно. Таким образом, ответ на вопрос, какие лучше проточные водонагреватели для квартиры, прост: все зависит от числа проживающих абонентов и их потребностей в объемах ГВС. Также следует учитывать тип проведенной электропроводки. Из современного поколения зарекомендовали себя с лучшей стороны следующие зарубежные производители: водонагреватель Electrolux, «проточник» Bosh и другие.

Способы установки проточных водонагревателей

По принципу установки выделяют два типа:

1. Напорные. Такие электроводонагревали рекомендуют устанавливать исключительно в многоквартирных домах. Это условие вызвано необходимостью близости к водонапорному стояку, так как для исправной работы такого нагревательного прибора требуется высокое давление в системе водоснабжения. Отличительные особенности: высокая номинальная мощность устройства, многозадачность: работа с двумя-тремя водозаборными кранами.
2. Безнапорные. Установка водонагревателя такого типа осуществляется вблизи водоразборных точек (колодец, шахта, скважина). Мощность безнапорных проточных нагревателей меньше, а потому целесообразнее устанавливать такую систему в загородных частных домах.

Проточный водонагреватель подключается через устройство защитного отключения (УЗО), так как эта система способна отключить прибор при отсутствии заземления в сети.

Основная проблема проточных водонагревателей – перерасход электрической энергии. Для уменьшения коммунальной платы абоненты вынуждены ограничиваться количеством горячей воды. По этой причине возможным решением становятся накопительные электрические водонагреватели (второе название — электрический бойлер).

Виды бойлеров, какой выбрать

Для использования в бытовых условиях можно подключать водонагреватели различных видов. Использование твердотопливных титанов в качестве водонагревателей на сегодняшний день совершенно не актуально, хотя в загородных домах такие устройства еще встречаются и на рынке присутствуют. Более актуальны следующие виды:

1. Бойлеры прямого нагрева.
2. Устройства косвенного нагрева, когда процесс происходит с использованием промежуточного элемента.
3. Водонагреватели комбинированных конструкций.

Не знаете какой водонагреватель лучше – проточный или накопительный? Чтайте в статье и вы узнаете все плюсы и минусы водонагревателей различных типов.

Бойлеры прямого нагрева

Такие устройства включат в себя нагревательный элемент, расположенный непосредственно в емкости с водой. Энергоносителем в данном случае является газовая горелка, отделенная от воды герметичной перегородкой. Такие водонагреватели наиболее экономичны, но их подключение связано с дополнительными хлопотами и затратами:

1. Необходима установка дымоотводного канала.
2. Газовые аппараты требуют устройства вытяжной вентиляции.
3. Для обеспечения нормального процесса горения необходимо устраивать приточную вентиляцию.
4. Объекты подведомствен ГорГосТехНадзору и его эксплуатация находится под постоянным контролем этой организации.
5. В ряде регионов введено требование обязательного подключения газоанализатора, что само по себе стоит немалых денег.

По мере накопления осадка анод можно заменить. В электрических нагревателях он располагается непосредственно в баке с водой. Такая конструкция наиболее популярна у пользователей, поскольку не требует каких либо согласований и капитальных затрат на строительство.

Бойлеры косвенного нагрева

Само устройство состоит из наружного металлического кожуха, термоизолирующей прослойки и внутреннего корпуса, что позволяет эффективно защищать систему от потерь тепла во внешнее пространство. Таким же образом устроены все бойлеры независимо от типа и конструкции. Системы безопасности (предохранительный клапан) также устроены одинаково.

Бойлеры косвенного нагрева наиболее эффективны в плане расходов, но они имеют и ряд недостатков. Одним из них являются большие габаритные размеры, в городской квартире такой агрегат разместить вряд ли возможно. Второй недостаток – привязка к системе отопления, что не позволяет получать горячую воду в межсезонье.

Виды водонагревателей

В системе с одноконтурным котлом для нагрева воды используется бойлер

Бойлеры классифицируются на основе вида применяемой энергии и принципа действия. Накопительный агрегат содержит внутри бак с ТЭНом, в котором нагревается заданный объем воды. Достоинства заключаются в долговечности и экономной работе, а недостатки проявляются в большом весе, габаритах и необходимости ожидания нагрева жидкости.

Водонагреватели бывают:

• электрические;
• газовые;
• косвенного нагрева.

Проточные модели нагревают воду перед впуском в смеситель. Крепится такая модель на водопроводной трубе и работает как теплообменник, пропускающий жидкость произвольным потоком. Холодная вода нагревается до кипятка за несколько секунд и в кран поступает горячая.

Газовый

Бойлеры на газе почти всегда выполняются в проточном варианте и содержат внутри теплообменник из медных плоских элементов, которые отдают энергию водной трубке. Горелки располагаются под нагревателем и передают тепло на пластины. Коллектор использованных газов находится над теплообменником, собирает их и направляет в дымоотвод посредством естественной тяги или принудительного вентилирования.

Электрический

Источник тепла в виде ТЭНа размещается внутри или под встроенной емкостью с водой. Водонагревательный бак защищается теплоизоляционным слоем из поролона или полиуретана и кожухом. Спереди находится управляющий пульт для регулировки температуры.

Нагретая вода в баке замещается холодной при разборе из крана. Если запас теплой жидкости заканчивается, нужно ждать, пока прибор прогреется. Датчик координирует температуру и включает ТЭН при снижении показателя ниже установленной нормы.

Газовый бойлер Электрический бойлер

С косвенным нагревом

Вода греется за счет энергии, производимой котлом

Оборудование работает зимой от энергии, вырабатываемой отопительным котлом на газе, электричестве или угле. Агрегат подает горячую воду на несколько водоразборных точек, благодаря высокой производительности. Представляет собой цилиндрический бак из металла, защищенный теплоизоляцией.

Внутри емкости находится:

• теплообменник в форме змеевика (трубки), по которому идет антифриз или вода из системы отопления;
• магниевый анод для предохранения внутренностей от коррозии;
• термостат для координирования температуры и запуска;
• клапан предохранения от опасного давления.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:
