Особенности монтажа счетчика канализационных стоков в частном доме

Обзор видов

Ультразвуковые счетчики для сточной воды

Такие аппараты оснащены специальным датчиком, измеряющим  глубину потока и передающим данные с помощью проводной или беспроводной связи, и с использованием модема. При установке такого прибора учёта (ПУ) не требуется проведение технических работ. Ультразвуковой ПУ защищен от различных помех и перегрева. Ультразвуковые приборы используют в безнапорном (самотёчном) коллекторе.

Ультразвуковой ПУ сточных вод имеет ряд преимуществ:

  • — Измерение данных в трубопроводе с разным  диаметром;
  • — Работа  счетчика от сети и аккумуляторов;
  • — Большая емкость памяти механизма;
  • — Погрешность при даче показаний минимален;
  • -Долго служит.

Так же ультразвуковой аппарат имеет и недостатки:

  • -Если ПУ устанавливается врезом, то этот аппарат сложен в техническом обслуживании.
  • -Обязательна очистка датчика во процессе использования счетчика.

Электромагнитные счетчики на канализацию

Электромагнитные ПУ имеют ряд преимуществ:

  • — ПУ просты в установке и техническом обслуживании;
  • — Механизм устойчив к вибрациям. Это  дает возможность установки  такого аппарата в трубопроводе вблизи промышленных или жд объектов;
  • -Высокоточный аппарат;
  • -Служит долго.

Недостатки электромагнитного ПУ

  • — Неточность в показаниях, если рядом есть электромагнитная помеха.
  • — Цена устройства отличается в зависимости от диаметра счетчика.
  • — Возможна неточность в работе от 0,25% до 2%.

Расходомеры такого типа используются в напорных, и в безнапорных трубопроводах. Жидкость, проходящая через электромагнитный расходомер, должна быть токопроводящей.

Рычажково-маятниковый счетчик на стоки

Глубину стоков в канализационном трубопроводе измеряют с помощью  поплавкового датчика, а скорость потока определяет специальная поворотная лопасть.

Портативный прибор учета

Наименьший из приборов учета. Используется, если стационарный счетчик был снят для ремонта или диагностики. Такой прибор учета работает от аккумулятора, его можно подзаряжать.

Сложности проведения замеров

Сточные воды в канализационной системе транспортируются по безнапорным или напорным трубопроводам. Учет безнапорных стоков – сложная задача. В данном случае имеется открытый канал или не полностью заполненная труба, по которым жидкость перемещается с небольшой скоростью под воздействием силы тяжести.

К основным помеховым воздействиям относят подпоры и заиливание канала.

Причины образования подпоров:

  • Накопление в трубе большого количества твёрдых отходов, образующих засоры;
  • Механическое разрушение участка трубопровода;
  • Уклон трубы в сторону, противоположную движению воды;
  • Подпор со стороны коллектора возникнет в том случае, если врезку произвели на уровне, который ниже поверхности городских стоков.

Расходомер имеет длительный срок службы

Под заиливанием понимают образование в водных объектах большого количества осадков и наносов. Основной причиной заиливания становится загрязнённость потока при малой скорости течения и малом уклоне канала. Засоры и заиливание устраняют систематической прочисткой сточной канализации.

Счетчик воды какой фирмы лучше выбрать

В рейтинге участвуют 7 производителей, наиболее популярных на российском рынке. Они имеют хороший охват, ведут прозрачную ценовую политику и дорожат своей репутацией, поэтому на первое место ставят высокое качество своей продукции.

Вот о каких фирмах идет речь:

  • Бетар – один из лидеров в области производства расходомеров энергоресурсов. В его линейке товаров есть как бытовые, так и промышленные модели, рассчитанные на большие нагрузки. Они отличаются компактными размерами, аккуратной формой, четким циферблатом, устойчивостью к механическим воздействиям. На фоне конкурентов их также выделяет широкий диапазон рабочих температур и нормальная реакция на высокое давление в системах.
  • Аква-С – компания выпускает расходомеры «Пульс», отличающиеся высокой точностью показаний, универсальностью, простотой монтажа и использования. Они могут применяться как в квартирах, так и в промышленных условиях. Изделия изготавливаются из прочных материалов, устойчивых к воздействию высокой влажности. Для них характерен низкий риск коррозии, протечек и сбоев.
  • Тепловодомер – компания производит расходомеры воды и тепла с характеристиками, отвечающими требованиям законодательства РФ к учету использования природных ресурсов в ЖКХ. У нее в наличии есть широкий выбор изделий с различными диаметрами, функционалом, размерами, степенями защиты от влаги. Их установка позволяет забыть о поверке на целых 6 лет. Приборы фирмы могут использоваться и на промышленно-производственных площадках, и на частных жилых объектах, в зависимости от модели. Одним из популярных вариантов в ее ассортименте является ВСГ-15-02 110 мм.
  • Экомера – основным направлением в деятельности этой компании является производство контрольно-измерительных приборов для учета потребления воды, с их помощью удается не переплачивать за ресурсы. В ассортименте предлагаются крыльчатые модели из латуни, устойчивой к воздействию влаги и высоким механическим нагрузкам. Допустимая погрешность тут составляет 5%. Они рассчитаны на применение в температурном режиме от 5 до 40°С для учета холодной воды и от 5 до 90°С – для горячих носителей.
  • Итэлма – фирма предлагает купить хорошие счетчики воды, подсчитывающие число импульсов на выходе носителя. Ее продукция имеет оптимальное соотношение цены и качества. Товары поставляются на рынок с хорошей комплектацией, что упрощает монтаж изделий. Ключевым отличием предложений компании является эргономичный дизайн, высокая точность и долговечность, средний срок их беспроблемной эксплуатации равен 15 годам. На каждый расходомер дается гарантия сроком до 48 месяцев.
  • Valtec – бренд, принадлежащий компании «Радиант». Особое место в его каталоге занимают водяные счетчики, отлично проявившие себя в учете потребляемой холодной и горячей воды. Они легко монтируются, просты в применении и служат годами. Все это обеспечивается компактными размерами, качественной сборкой, надежными материалами, устойчивостью к коррозии.
  • ЭКО НОМ – бренд, под которым производятся доступные в цене водосчетчики. Он принадлежит компании «Дюкс», делающей акцент на точности показаний и удобстве эксплуатации. У него есть как обыкновенные модели, так и предложения с импульсным выходом для подключения к единой сети и получения информации в режиме текущего времени. Расходомеры контролируют потребление природных ресурсов при температуре от 5 до 90°C.

Лучшие средства от накипи

Принцип работы канализационных расходомеров

Принцип работы электромагнитных расходомеров

Действие электромагнитных расходомеров сточных вод основано на измерении напряжения, индуцируемого на измерительных электродах при прохождении потока жидкости через магнитное поле, созданное катушками расходомера. Индуцируемое напряжение пропорционально скорости движения потока. Данный принцип действия используется в семействе приборов ModMag. Прибор состоит из измерительного преобразователя, монтируемого в трубопровод, и усилителя, который производит расчет расхода, визуализирует данные и формирует выходной сигнал.

Принцип работы ультразвуковых расходомеров стоков

Ультразвуковые расходомеры ливневых стоков состоят из двух преобразователей, устанавливаемых на трубопровод. Преобразователи по очереди посылают и принимают сигнал, проходящий сквозь поток. Скорость прохождения сигнала в обе стороны разная и пропорциональна скорости потока и расходу. Таким принципом действия обладают приборы Dynasonics TFX Ultra и Dynasonics TFXL. При содержании в измеряемой среде взвешенных частиц или пузырьков газа, в качестве канализационного расходомера можно использовать прибор, основанный на эффекте Доплера, при котором ультразвуковая волна отражается не от стенки трубопровода, а от частиц или же пузырьков. Данный эффект применяется в приборе Dynasonics DFX.

Элементы напорной канализации

Напорная канализация отличается от самотечной наличием дополнительного оборудования и состоит из следующих элементов:

  • трубопровод из специальных напорных труб;
  • фекальный насос или насосная станция;
  • колодец или емкость для сбора стоков.
  • Насос помещается в колодец и по трубам перекачивает отходы на необходимое расстояние и высоту.

На заметку!

Напорную канализацию делают только в одном случае, когда невозможно оборудовать самотечную.

Необходимость организации именно напорной системы зависит от таких факторов как:

  1. здание расположено ниже уровня центральных канализационных сетей;
  2. требуется делать проходы трубопровода через авто- или железную дорогу;
  3. участок имеет различный рельеф;
  4. необходимость использования труб маленького диаметра.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

  • V – скорость протока слива, м/сек;
  • Н – степень наполнения трубопровода;
  • d  — размер  трубы;
  • K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

  1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
  2. Пузырьковые.
  3. Магнитные.
  4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Как правильно уложить канализационные трубы | Уклон канализации

Watch this video on YouTube

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

  1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
  2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
  3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме  обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Как выполнить отверстие в бетонном основании

Любое основание, а особенно плитное изготовлено из жестких материалов. В процессе бурения могут возникать трещины. Профессионалы часто ведут споры между собой о том, как же правильнее заложить канализационные отверстия в фундаменте и к единому мнению не пришли.

К примеру, в основании не было предусмотрено технологических мест под трубу стока. Как осуществить это самостоятельно?

В процессе пробивки на пути могут встретиться различные твердые и жесткие предметы. Камни легко уничтожаются с отбойным молотком, арматура легко сверлится перфоратором. Если перфоратора нет, то тогда следует выполнять пробивку пробойником. Пыль следует обязательно выводить.

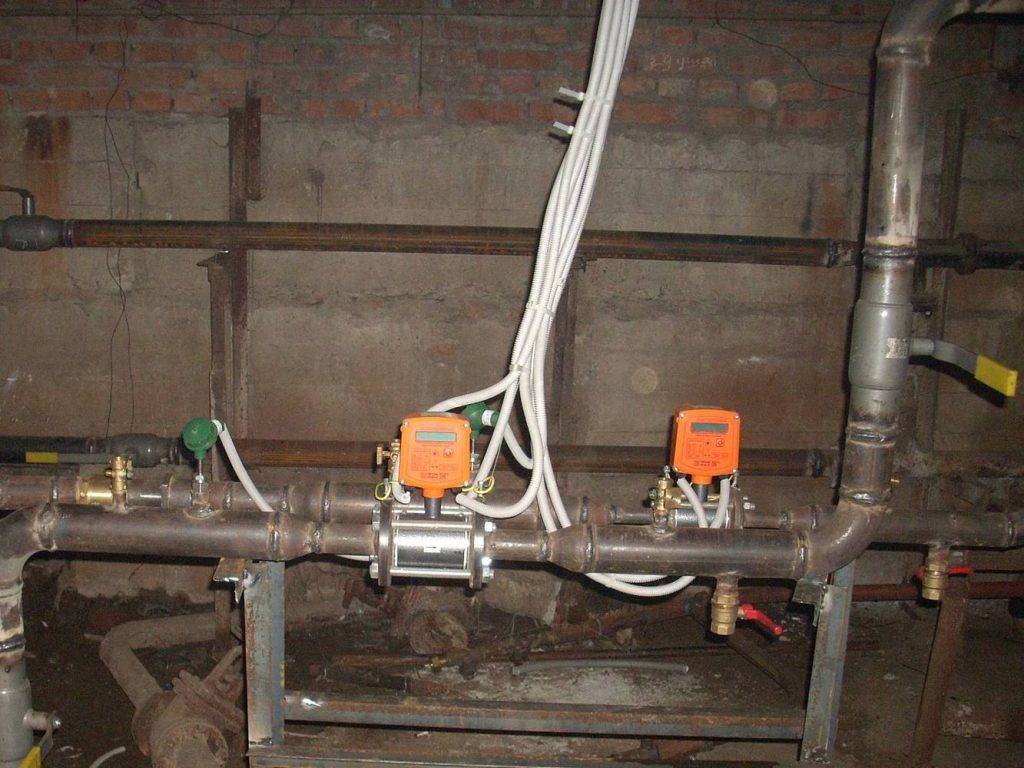

Особенности монтажа расходомера

Счетчик на канализацию должен соответствовать типу коллектора. Ошибка в выборе типа и вида счетчика влечет за собой постоянное недостоверное получение данных. Чтобы расходомер работал максимально точно, его сечение должно быть наполнено рабочими стоками.

Установку расходомера проводят или в самой высокой точке трубопровода, или в самой низкой его точке. Монтаж септика возможен только на прямых участках коллектора, с углом в горизонтальной плоскости не более 25 градусов.

Иногда расходомер для коллектора выдает неверные данные. Неточности в работе счетчика обычно возникают по двум причинам: подпоры в трубопроводе и засоры в коллекторе.

Необходимо проанализировать и исследовать коллектор. Причины появления подпоров в трубопроводе — поломка стенок трубопровода и создание непроходимости по ходу тока жидкости;; наклон трубопровода в сторону, противоположную стороне движения стоков; -Неправильная установка коллектора в частном доме.

При возникновении бытовых засоров можно осуществить прочистку коллектора. В остальных случаях необходимо проведение технических работ.

Заиливание в трубопроводе канализации появляется по таким причинам, как:

  • — Уклон коллектора от дома по отношению к линии центральной канализации слишком мал;
  • — Наличие песка в сточной воде или трубах канализации;
  • — Неполная герметизация трубопровода, это причина попадания в коллектор грунтовых земель и воды.

Заилившиеся участки в трубопроводе необходимо обнаружить и устранить причину их возникновения.

Правильно выбранный и установленный счетчик для канализации позволит сократить расходы на водоотведение в частном доме.

Счетчик-расходомер сточных вод US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей
ДУ, ммОбъемный расход, куб.м/час
Q макс максимальныйQ р1 переходный Т‹60° СQ р2 переходный Т›60° СQ мин1 минимальный Т‹60° СQ мин2 минимальный Т›60° С
153,50,30,20,150,1
2580,70,50,30,25
32302,21,10,70,3
40452,71,30,80,4
50703,41,71,00,5
651204,42,21,30,65
801805,42,71,60,8
1002806,83,421
15064010,25,131,5
200110013,66,842
2502000178,5105
300250020,410,2126
350350023,811,9147
400450027,213,6168
500700034172010
6001000040,820,42412
7001400047,623,82814
8001800054,527,23216
9002300061,230,63618
10002800068344020
1200=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ
1400=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ
1400-2000=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ
Краткие технические характеристики
Диаметры трубопроводов15-2000 мм
Температура измеряемой жидкости0. +120/150°С в зависимости от диаметра (+200° спецзаказ)
Наличие выходных сигналовчастотный/импульсный выход 0-1000 Гц (зависит от исполнения), токовый выход 4-20 мА (зависит от исполнения)
Наличие цифрового интерфейсаRS485 (зависит от исполнения)
Наличие архиваприсутствует, час / сут / мес (зависит от исполнения)
Давление жидкости в трубопроводедо 1.6 МПа (2.5 МПа, 4 МПа, 6 МПа спецзаказ)
Материал преобразователя расхода УПРнерж. сталь 12Х18Н10Т / черн. сталь 20 (зависит от диаметра)
Тип присоединения к трубопроводуфланцевый 32-1400 мм / резьбовой 15-25 мм / бесфланцевый под сварку 150-1600 мм / для монтажа по месту эксплуатации 250-2000 мм
Температура окр.среды в месте установки ЭБ+5. +50°С
Температура окр.среды в месте установки УПР-40. +60°С
Степень пылевлагозащиты ЭБ / УПРIP65 / IP65 (IP68 опционально)
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм5 Ду ДО и 1 Ду ПОСЛЕ
Напряжение питания220 В (18-24-36 В пост.тока опционально)
Питание от источника бесперебойного питанияопционально
Индикация9 знакомест, сегментный индикатор
Максимальная потребляемая мощность5 Вт
Длина соединительных кабелей от УПР до ЭБдо 200 метров (до 500 спецзаказ)
Межповерочный интервал4 года
Полный средний срок службы25 лет
Срок гарантии18 месяцев

Ультразвуковой расходомер US-800 в специальных исполнениях применяется для измерения сточных, хозбытовых, промышленных, фекальных стоков.

Возможно подделки!

Информируем Вас о том, что недобросовестными поставщиками/посредниками участились случаи поставки ультразвуковых расходомеров-счетчиков US-800 (или теплосчетчиков Энконт) по заниженным ценам, имеющих в своем составе неоригинальные (изготовленные неизвестным сторонним производителем) ультразвуковые преобразователи расхода УПР.

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.

Механические (тахометрические)

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

  • высокая восприимчивость к примесям в воде,
  • чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Несмотря на ряд отрицательных моментов, при правильной эксплуатации механического водомера он способен отработать до 12 лет.

Продолжительность эксплуатации тахометрического прибора зависит от его расположения. Он может быть сухоходный и мокроходный. Первый нельзя погружать в воду, второй можно. Естественно, если качество воды плохое, то мокроходный прибор учета быстро выйдет из строя.

Ультразвуковые

Этот универсальный счетчик имеет постоянное электрическое питание, потому что основа его механизма – электронное счетное устройство. Литиевые батареи имею высокий запас прочности и способны отслужить не менее 5 лет.

Устанавливать ультразвуковые приборы можно как на трубу, так и внутрь ее.

Устройство водяного счетчика данного типа хорошо защищено от внешних помех, имеют небольшое энергопотребление и сравнительно небольшую погрешность в районе 1%.

В ультразвуковых приборах учета отсутствуют элементы, которые могут сломаться. Современные модели представляют собой хорошее сочетание невысокой цены, точности и метрологических качеств.

К отрицательным моментам можно отнести чувствительность прибора к наличию в воде воздушных пузырьков. Из-за этого может снизиться точность показаний прибора. Наличие внешнего или автономного электрического питания также можно отнести к недостаткам.

Электромагнитные

Этот тип водомера работает от электричества. Его конструкция устроена на основе свойства воды пропускать электроэнергию.

Поток воды, проходя через магнитное поле, меняют его данные, которые фиксируются и выводятся на дисплей.

Электромагнитный водомер относится к дорогой категории товаров. Однако и служит долго, но только в том случае, когда трубы не забиты накипью. В наше время такое положение дел встречается нечасто, поэтому этот вид прибора встречается редко.

Плюсы:

  • Высокая степень точности;
  • Нет подвижных деталей в корпусе, что существенно продляет «жизнь» прибору;
  • Расход выводится на экран мгновенно;
  • Данные хранятся в виде архива.

Наряду с плюсами есть и ряд минусов:

  • Высокая стоимость – главный недостаток прибора;
  • Работает от постоянного тока. Если в доме пропадает электричество, прибор перекрывает воду;
  • Чувствительность к быстрому потоку;
  • Скорость воды неравномерно распределяется по прибору.

Сопротивление воды вследствие установки ИПУ не увеличивается. Поэтому его ставят на трубы низкого давления.

Вихревые

Вихревые водомеры способны работать в трубопроводах, которые не содержат примесей в виде абразивных частиц. То есть должна быть вода высокого класса. Если примеси присутствуют, то показания будут искажены.

Благодаря своим конструктивным особенностям, прибор внутри себя создает так называемые «вихревые дорожки». Они появляются, реагируя на скорость потока воды. Расстояние между вихрями отражает объем воды, которые протек за определенный период времени.

Расход высчитывается по принципу умножения числа вихрей на объем. Чем выше скорость потока воды, тем чаще появляются вихри.

Средняя продолжительность службы вихревого ИПУ составляет 8 лет. Главной задачей такого прибора является регулирование технологического процесса. Поэтому ставить его в квартире нецелесообразно.

Схема сточной системы в частном доме

Вне зависимости от сложности любая канализационная система обычно представлена несколькими частями:

  • внутренняя часть – любые коммуникации в помещении;
  • наружная часть – коммуникации снаружи дома;
  • септик.

Отлично, если процесс строительства коттеджа или дома и монтаж канализации могут проводиться одновременно. Для этого нужно тщательно продумать детали и нюансы. Такие проекты нужно создавать, учитывая подвод, расположение санузлов, колодцев. Также необходимо обязательно предусмотреть возможность доступа к любой трубе для очистки.

Схема наглядная участка

Схемы должны разрабатываться под существующие условия. Здесь необходимо найти максимально удобные решения, которые позволят максимально оптимально подвести трассу трубопровода к основанию постройки, при этом, не допустив разрушения, просадки почвы, деформации.

Целесообразность установки приборов учета

Перед тем, как начинать подбирать приборы учета сточных вод, необходимо провести исследование, чтобы определить целесообразность организации измерений, а также выбрать место для установки.

Например, если объекты выпуска стоков расположены в зоне плотной застройки (находятся под зданиями или проезжими дорогами), то выдается заключение об отсутствии технической возможности осуществить установку прибора. Выбор же типа расходомера осуществляется в зависимости от особенностей промышленного объекта.

Как правило, прибор учета сточных вод устанавливается на существующих сетях в специально оборудованных измерительных колодцах. Использование для этих целей уже имеющихся смотровых колодцев является ошибочным решением.

Дело в том, что контрольные канализационные колодцы устанавливаются в местах поворота или изменения уровня расположения трубопровода. Поэтому при установке в них измерительных приборов будет нарушено требование прямолинейности, предъявляемое к измерительным участкам.

Таким образом, узел учета сточных вод, желательно, оборудовать в специально обустроенных измерительных камерах или колодцах.

Порядок устройства поверхностного водоотвода

Если ваш регион не отличается большим количеством осадков, грунт хорошо впитывает воду, а участок имеет достаточную площадь для устройства поверхностной системы, то это техническое решение будет оптимальным.

  • Разрабатывается схема расположения каналов в соответствии с уклоном участка и мест естественного скопления воды.
  • Выполняется рытье траншей на глубину, достаточную для установки водоотводных лотков.
  • Дно каналов засыпается песком и уплотняется вручную.
  • Устанавливаются лотки. В продаже есть пластиковые и бетонные изделия. Их также делают самостоятельно путем устройства опалубки и заливки бетона.
  • Лотки засыпаются щебнем или оснащаются пескоулавливателями и закрываются решетками для предотвращения скопления мусора.
  • У нижней границы участка, где собирается вода из всех траншей, устанавливается коллекторный колодец из пластика, кирпича или бетона.

Устройство дренажного колодца (коллектора). Емкость из пластика или бетонных колец аккумулирует воду, поступающую из каналов со всей территории.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
