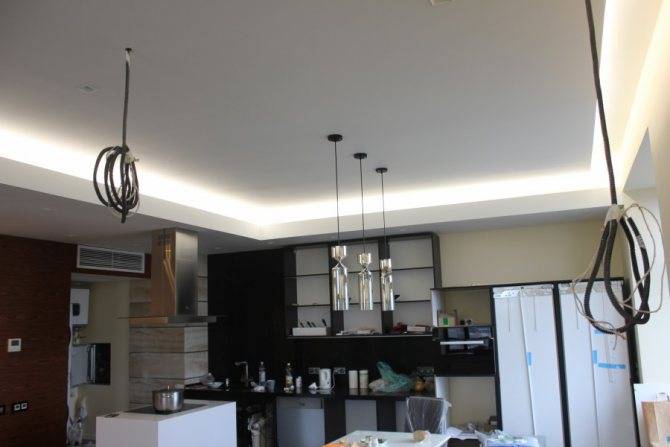

Советы по выбору светодиодной ленты для потолочного освещения

Основные отличия

Ленты с тремя цветами обычно однорядные и самые простые, имеют 4 контакта – по 1 на каждый цвет и общий плюс. Если добавлен один или два белых элемента, добавляются и контакты. Поэтому при подключении разных типов следует подбирать нужные коннекторы, если взять не те, присоединить подсветку не получится.

Если смотреть на внешний вид RGBW и RGBWW в чем разница со стандартным RGB видно сразу. В первом варианте один дополнительный светодиод, во втором два. Причем, скомпонованы они могут быть по-разному:

1. Белые светодиоды и RGB размещаются рядом друг с другом. Так как для равномерного освещения нужно, чтобы они располагались близко, ленту часто делают двухрядной. Это может вызвать неудобства при монтаже, если используется алюминиевый профиль под стандартную ширину.
2. Все диоды расположены в одном корпусе, но при этом разделены внутри. Такой вариант дает равномерный свет, а размер ленты практически не отличается от стандартного.

Компоновка трех модулей в одном корпусе – хорошее решение с качественным светом.

Особенности цветности, сфера применения

При выборе одного из вариантов нужно понимать, для каких целей он будет применяться. От этого зависит выбор, так как цветность у каждого из видов имеет особенности:

1. RGB – самое простое решение с трехцветным модулем. Дает много оттенков, а также может светить белым светом. Но не отличается чистотой и яркостью, часто может быть желтоватым. Поэтому применять можно для декоративной подсветки и оформления помещений, мебели и других конструкций. Если нужен белый свет, лучше проложить рядом монохромный белый вариант, так получится намного лучше.
2. RGBW включает холодный белый свет, что увеличивает количество возможных оттенков и позволяет настроить подсветку очень точно. А если нужно общее освещение, не придется ставить две матрицы, белый свет есть. Но нужно учесть, что он холодный, а это не очень комфортно для зрения при длительном нахождении в комнате.
3. RGBWW с двумя модулями белого света подойдет как в качестве общего освещения, так и для подсветки. Количество оттенков самое большое, поэтому можно добиться идеального результата в любом помещении или на улице. Но самое главное, можно регулировать температуру света в помещении и настроить ее так, чтобы можно было работать или отдыхать.

Общее освещение, сделанное с помощью RGBWW-ленты удобно тем, что можно четко настроить яркость и цветовую температуру.

Если нужно сделать освещение на улице, стоит подбирать модели с повышенной защитой от влаги и перепадов температуры. Обычно лента в силиконовом покрытии, ее цена на порядок выше, поэтому в комнаты покупать такую нет смысла.

11 лучших производителей

Осветительные приборы некоторых марок превосходят остальные. Лучшие производители светодиодных лент:

• Osram;
• Cree;
• Geniled;
• Gauss;
• Joliet Technology;
• Sveteco;
• Arlight;
• LEDCraft;
• Navigator;
• Electrostandard;
• Feron.

Ниже будут рассмотрены все марки светодиодной техники, вошедшие в рейтинг. Сравнивать модели необходимо по степени надёжности, яркости освещения.

Osram

Производитель выпускает приборы высокого качества. Среди них есть и светодиодные ленты. Монтажные платы отличаются низким уровнем энергопотребления при высоком качестве освещения. При этом снижается нагрузка на сеть, а дополнительно – расходы. Преимущества:

• выпускаются все необходимые комплектующие для светодиодных лент;
• предоставляет гарантию (до 5 лет);
• производит множество моделей.

Явные минусы у светодиодных лент отсутствуют.

Cree

Светодиодные устройства LED отличаются яркостью, т. к. на ленте устанавливаются мощные источники света. Они универсальны, используются на разных объектах. Явные недостатки, которые бы снижали эффективность работы устройств, отсутствуют. Из-за возросшего спроса на технику Cree увеличилось количество подделок, поэтому нужно более внимательно подходить к вопросу выбора. Кроме того, не всегда можно подобрать комплектующие, т. к. их количество в магазинах пока недостаточно большое.

Geniled

Спросом пользуется линия устройств с повышенной защитой от воздействия внешних факторов. Выделяются светодиодные ленты на фоне аналогов тем, что при производстве применяется не силикон, а эпоксидная смола, за счёт чего повышается надёжность. К недостаткам относят наличие мелких светодиодов на плате.

Gauss

Светодиодная продукция характеризуется компактностью. Это позволяет скрыть полосу от посторонних глаз, за счёт чего создаётся также эффект рассеянного освещения. Такой свет не мешает. Продукция попала в рейтинг лучших светодиодных лент ещё и по причине лёгкости монтажа. Недостатков у приборов практически нет.

Joliet Technology

Производится в Европе. Технику отличает мощность, яркость освещения. По качеству исполнения она не имеет аналогов, поэтому попала в рейтинг производителей светодиодных лент. Но монтажные платы занимают более низкие позиции, чем могли бы, из-за того, что пока не представлены разнотипными вариантами на рынке РФ.

Sveteco

Продукция входит в рейтинг светодиодных лент благодаря надёжности. Осветительные приборы могут функционировать на протяжении длительного периода без риска поломки. При этом гибкая плата не нагревается. Производитель гарантирует высокое качество продукции.

Arlight

Осветительные приборы в виде гибких полос обеспечивают высокую яркость освещения, служат долго, при этом представлены большим количеством вариантов. Класс защиты разный. Представлены модели от IP20 до IP67. Ещё отмечают высокую чувствительность к воздействию влаги. По этой причине лучше не устанавливать плату Arlight в помещениях, где регулярно повышается влажность или могут попасть капли жидкости на устройство.

LEDCraft

Продукция уже некоторое время представлена на рынке России. Её отличает средняя функциональность, но качество приборов достойное

Когда выбирают лучшие светодиодные ленты средней стоимости, можно обратить внимание на модели этой марки

Navigator

Продукция стоит не слишком дорого. Однако нельзя сказать, что цена соответствует низкому качеству. Наоборот, производитель постоянно совершенствует свою технику. При этом контролируется качество светодиодов и процесс сборки осветительных приборов. Преимущество техники – её доступность: можно найти подходящую модель в магазинах светотехнической продукции. Однако есть и явный недостаток – частое отсутствие в продаже необходимых комплектующих для установки.

Elektrostandard

Отмечают возможность выбора, т. к. под этой маркой выпускается большое количество моделей. Производятся гибкие монтажные платы с защитой от влаги и без неё, разных цветов. Однако у них есть недостаток – сравнительно короткий период эксплуатации. Рекомендуется периодически отключать прибор.

Feron

Монтажные платы Feron замыкают рейтинг светодиодных лент по качеству. Это устройства высокого, среднего, а иногда и низкого качества (считаются таковыми из-за брака). Монтажные платы доступны, их несложно найти в ближайшем магазине, следует лишь внимательно выбирать модель.

Подключение

При подключении светодиода нужно учесть, что катодный вывод определяется по срезу угла корпуса, как показано ниже.

Общие рекомендации по подключению SMD 3528 к источнику питания проиллюстрированы ниже. Максимальная долговечность работы будет достигнута, если подключать каждую цепочку последовательно через токоограничивающий резистор.

Максимальное количество включенных последовательно LED можно определить как

где Uпит — напряжение питания,

Uпад – падение напряжения на диоде.

Поскольку Uпад для 3528 составляет около 3 В, при питании 12 В можно включить до 3 светодиодов. Если включить больше, они не будут работать в полную мощность.

Номинал резистора зависит от напряжения питания, падения напряжения на диодах, потребляемого ими тока и их количества:

где N — количество последовательно соединенных LED,

Iпр – номинальный ток светодиода, составляющий порядка 25 мА для SMD 3528.

Для рассматриваемого случая номинал резистора в каждой цепи должен быть равен 120 Ом.

В тех случаях, когда расчетное сопротивление на практике получить нельзя, выбирают наиболее близкий номинал округлением в большую сторону.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов

Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Процесс монтажа

Как и в случае с традиционными натяжными потолками, монтаж начнется с подготовки перекрытия к работе и нанесения необходимой разметки. После этого, по нанесенным ориентирам устанавливается монтажный багет.

Полотно можно будет натянуть только после того, как будут смонтированы светодиоды, являющиеся источником света в такой конструкции. Их установку лучше доверить специалисту, а если монтаж выполняется самостоятельно, то следует очень тщательно соблюдать правила электробезопасности.

Принципиально, сложность возникает только на этапе подключения и сборки электрической схемы. Сами диоды приклеиваются к перекрытию на двухсторонний скотч иди фиксируются при помощи специальных приспособлений, которые прикручиваются к перекрытию либо саморезами, либо посредством дюбелей и шурупов.

Перед тем, как натягивать полото, смонтированная световая композиция проверяется на работоспособность. Если тестовое включение не выявит недостатков и дефектов, то полотно можно натягивать стандартным способом.

Светящиеся потолки стали новым витком эволюции натяжных покрытий. Они выглядят очень красиво и позволяют придать покрытию еще большую функциональность – теперь, потолок может не только быть красивым, но и служить источником света. Если же его яркости е будет хватать для создания комфортного освещения, всегда есть возможность использования встраиваемых или настенных светильников.

«агрузка…

Главная »
Освещение »
Светодиодные ленты »
Подсветка потолка светодиодной лентой своими руками

На нашем сайте вы могли заметить уже множество статей о том, как можно применить светодиодную ленту.

В это статье мы решили вам рассказать о том, как сделать оригинальное освещение в доме. Скажем сразу, способ довольно простой, с ним справиться каждый человек, даже не имеющий определенного образования

Итак, подсветка потолка светодиодной лентой своими руками, на что обратить внимание и подробная инструкция

Светодиодные модули

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Диммер для светодиодной ленты 12В

Светодиодные ленты на 12 вольт работают от источника постоянного напряжения, который должен выдавать ровно 12В. Яркость свечения светодиодной ленты зависит от величины тока, протекающего через светодиоды и схема LED лент собрана таким образом, чтобы при подключении к источнику напряжения 12В через светодиоды проходил ток не более номинального, при котором светодиод обеспечивает максимальную яркость свечения.

При стандартной схеме подключения светодиодная лента выдает постоянную не меняющуюся со временем яркость. Но при необходимости яркость LED ленты все же можно менять. Для этого понадобится дополнительное устройство для управления током, питающим светодиодную ленту. Называют это устройство диммером. Диммер подключается последовательно в цепь питания светодиодной ленты, между блоком питания и LED лентой, при этом управлять диммер может только одним каналом и применяется для управления яркостью монохромных светодиодных лент.

Диммеры для управления яркостью светодиодных лент бывают разные. По принципу работы их можно разделить на три вида, цифровые диммеры, аналоговые и цифро-аналоговые диммеры. Наибольшую распространенность получили цифровые диммеры, потому что они компакты и удобны в эксплуатации.

Диммер подбирается на основе характеристик светодиодной ленты, яркостью которой он будет управлять. При выборе нужно учитывать напряжение питания и максимальный ток, потребляемый LED лентой или же потребляемую светодиодной лентой мощность.

Часто задаваемые вопросы по светодиодным лентам на 12В

Что такое светодиодная лента 12В?

Светодиодная лента на 12В – это светодиодная лента на основе гибкой печатной платы, рассчитанная на работу от напряжения 12В. У такой ленты размещенные с определенным шагом светодиоды подключены по три штуки вместе с ограничивающим резистором последовательно.

Где используют светодиодную ленту на 12В?

Светодиодная лента с напряжением питания 12В является одной из самых распространенных. Она используется для декоративной подсветки помещений или каких-либо объектов, для подсветки ветрин магазинов, для оформления рекламных вывесок и прочего.

Каких цветов бывают светодиодные ленты на 12В?

При установке монохромных светодиодов светодиодные ленты могут иметь основные цвета синий, красный, зеленый и желтый. Также можно встретить фиолетовые, бирюзовые, малиновые, а также специальные ультрафиолетовые и инфракрасные светодиодные ленты. Также есть ленты с белым светом от теплой до холодной цветовой температуры.

Советы

Выбор светодиодной ленты для интерьера определяется тем, какие функции вы хотите на неё возложить. Фото различных светодиодных лент в интерьере, во множестве находящиеся в Сети, помогут вам понять, что именно вы хотите от дополнительного освещения.

Белый свет голубоватых тонов подчеркнёт технику на кухне и дополнит освещение, красные ленты помогут создать интимную атмосферу.

Эффектно светодиодное освещение выглядит на выступах потолка, а замаскировать ленты помогут жидкие обои.

Грамотно выбирайте светодиодную ленту и внимательно отнеситесь к её установке, и ваше освещение принесёт вам эстетическое удовольствие, а также прослужит долго и надёжно.

Рекомендации по выбору лент

Решив приобрести светодиодный источник света в форме ленты, необходимо учесть несколько аспектов.

Цветность

Этот параметр относится к наиболее важным. Он во многом определяет сферу использования подсветки. Выпускаются монохромные ленты (белые и цветные) или многоцветные (RGB).

1. Если на ленте установлены только белые светодиоды, она может использоваться и в качестве основного источника света, заменяя привычные нам лампы. Выпускаются изделия с теплым и холодным светом.
2. В цветных СД-лентах используются красные, синие, желтые или зеленые диоды (устанавливается только один вид элементов).
3. RGB-ленты комплектуются сразу красными, зелеными и синими светодиодами. Благодаря использованию контроллера есть возможность выполнять регулировку работы каждого, что позволяет создавать любой оттенок. При желании есть возможность динамичного изменения цвета подсветки в процессе работы.

Светодиодные ленты

Яркость и мощность

Эти важнейшие параметры СД-лент зависят от вида установленных светодиодов, а также их плотности. Мощностные характеристики определяют, как может быть использовано изделие:

• если лента имеет мощность до 10 Вт/м, она может применяться в качестве дополнительного источника света или создания акцента на определенной зоне;
• приспособление с мощностью от 14 Вт/м, отличающееся хорошей яркостью, можно использовать в качестве основного освещения.

Характеристики светодиодов

Тип источника питания

Как правило, светодиодные ленты функционируют при входящем напряжении 12 или 24 В. Подобрать источник питания, преобразующий стандартное питание 220 В из электросети, не составляет проблем.

При выборе характеристик источника питания необходимо учитывать мощность, выдаваемую 1 м ленты и ее длину. Если, например, к сети подключается пятиметровое СД-изделие мощностью 14 Вт/м, потребуется блок питания со следующим параметром:

Р = 14 Вт х 5 м +20% запас = 84 Вт.

Для работы подсветки подойдет стандартное устройство мощностью 90 Вт.

Блок питания для светодиодной ленты

Защищенность

В зависимости от сферы применения светодиодной ленты может иметь значение и пыле- и влагозащита

Если для подсветки, устанавливаемой в нише стены, в шкафу или используемой для общего освещения жилого помещения, этот параметр особой важности не представляет, то для декорирования ванной комнаты или украшения входной группы следует выбирать изделие, обладающее хорошей стойкостью к воздействию воды

Индекс IP обязательно указывается в документации на подсветку и непосредственно на ней.

Существует градация сохранности устройства от влаги, и IPX7 является обозначением одной из высших степеней защищенности

Многоцветные ленты

Многоцветные ленты (RGB) могут менять расцветку, и для этого в их конструкции предусмотрен специальный контроллер. Отличие между RGB и SMD-лентами достаточно большое, ведь в полосках RGB сами осветительные приборы выполнены по другой технологии. Здесь вместо одного светодиода используется три, и каждый из них отвечает за свой цвет. Три светодиода имеют красный, зеленый, синий цвета (Red, Green, Blue), и благодаря их смешиванию образуются другие цветовые оттенки. Встроенный контроллер позволяет управлять режимом освещения. Можно, к примеру, настроить бегущую дорожку или мерцание света.

Учитывая конструктивное и технологическое отличие, RGB-ленты стоят дороже, но пользуются не меньшей популярностью. Думая о том, как выбрать ленту светодиодную, в первую очередь нужно понимать ее назначение и исходить именно из этого.

Если светодиоды будут использоваться в качестве основного источника света в помещении, то желательно выбирать самую простую SMD-ленту с холодным белым цветом. Такой вариант является оптимальным в данном случае. Если планируется создание декоративной подсветки, то здесь выбор стоит остановить именно на варианте с RGB-светодиодами. Конечно, можно ограничиваться и одноцветными светодиодами зеленого или синего цвета, например, но RBG-лампы дают больше возможностей для творчества и позволяют в течение всего срока службы менять обстановку в интерьере.

Впрочем, часто люди размышляют над тем, какую светодиодную ленту выбрать для потолка. Разница в цене между одно- и многоцветными светодиодами сразу становится основополагающей в принятии решения. Полоски RGB являются достаточно дорогими – это факт.
