Технологии самостоятельного ремонта
Способ 1. Железно-канифольный флюс
Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:
- Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.
Основа флюса — измельченная канифоль
- Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.
Опилки в составе смеси для пайки играют роль абразива
- Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.
Внесение пропоя под слой флюса позволяет обезопасить поверхность от кисления
- Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.
Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.
Запаянный участок должен выглядеть примерно так
Способ 2. Самодельный плавень
При ремонте достаточно крупных повреждений алюминиевых радиаторов своими руками можно использовать специальные составы — плавни. В этом случае работы выполняются так:
- Подготовка. Готовим место дефекта по схеме, описанной в предыдущем разделе, очищая и обезжиривая металл.
Участок с дефектом нужно тщательно зачистить и обезжирить
- Компоненты плавня. Сульфат натрия (4%), хлорид калия (56%), хлорид лития (23%), криолит (10%) и поваренную соль (75) по отдельности перетираем в ступке практически в пудру. После этого ссыпаем материалы в тигель и перемешиваем до получения однородного порошка.
В таком тигле плавятся компоненты самодельного флюса
- Подготовка плавня. Сухие компоненты засыпаем в тигель и плавим до однородности, аккуратно перемешивая.
- Пайка. Тонкий слой плавня наносим на поверхность, которую предварительно прогреваем с использованием газовой горелки. После этого пропаиваем поврежденный участок, применяя оловянносвинцовый припой с добавлением висмута.
Устранение дефекта с использованием плавня и припоя
Способ 3. Низкотемпературный припой с проклейкой
Такую течь запаять довольно сложно. Но реально!
Автомобильный радиатор отличается от радиаторов отопления в первую очередь конфигурацией резервуаров. При устранении неисправности паять приходится небольшие тонкостенные трубки и пластины, поэтому описанные выше методики не всегда будут применимы.
Самофлюсующиеся прутки легкоплавкого припоя
Альтернатива — использование алюминиевых прутковых припоев с низкой температурой плавления. Пример починки радиатора приводится в таблице:
| Иллюстрация | Этап работы |
| Зачистка участка. Используя наждак или специальную насадку на дрель/шуруповерт, зачищаем алюминий, снимая пленку окислов. | |
| Обезжиривание. Обрабатываем участок растворителем, удаляя органические загрязнения и остатки оксидов. | |
| Обжим повреждений. Используя небольшие плоскогубцы, обжимаем поврежденный участок, уменьшая площадь отверстия. Делается это чтобы облегчить процесс пайки. | |
| Пайка. С помощью газовой горелки прогреваем участок. После этого вносим в пламя пруток припоя с низкой температурой плавления и проводим им по повреждению. При каждом проходе частицы припоя будут попадать в отверстие и на поверхности вокруг него, постепенно устраняя дефект. | |
| Дополнительная герметизация. После завершения пайки наносим поверх отремонтированного участка высокотемпературный клей для алюминия. Полимеризуясь, этот материал закроет все микропоры, что в разы повысит надежность ремонта. |

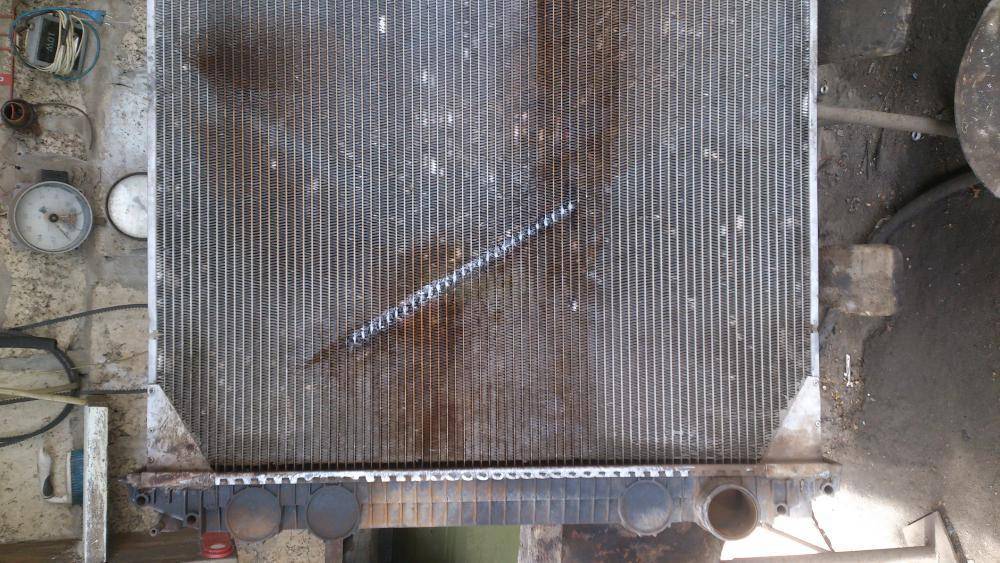

После пайки и обработки клеем секции радиатора выглядят так, как на фото
https://youtube.com/watch?v=oMgfIKd1unY
Ремонтируем медный радиатор
Чтобы запаять радиатор охлаждения двигателя , изготовленный из меди, вам понадобятся следующие средства и инструменты:
- мощный паяльник или газовая горелка;
- припой;
- флюс для пайки;
- пассатижи;
- наждачная бумага.
Для начала радиатор необходимо просушить, особенно если вы его проверяли путем погружения в воду. Далее место повреждения следует тщательно зачистить шкуркой. Если на нем расположены ламели, их нужно локально удалить. После этого место пайки обрабатывается флюсом и снова просушивается.
Запаять радиатор охлаждения можно как газовой горелкой, так и паяльником. В первом случае припой накладывается на место и прогревается горелкой, пока не расплавится и не заполнит трещину. Используя в качестве нагревательного инструмента паяльник, позаботьтесь, чтобы он обладал достаточной мощностью.
В случае если припой не пристает к поверхности или отстает, необходимо повторить процесс зачистки и обработки флюсом. Проверить отремонтированный радиатор можно способом, который был описан выше.
Проверка на герметичность
Качество ремонта можно проверить при помощи воздуха или воды, накачиваемых в радиатор под давлением. Воздушный способ ранее описан.
Водой под давлением проверить можно только во время отопительного сезона. Для этого с одной стороны батареи ставят заглушку, вторую через кран Маевского подключают к подаче. Немного открутив кран и байпас, заполняют радиатор водой. Для облегчения наблюдений под батареей размещают полосу белой бумаги.
Если через 10-15 минут бумага осталась сухой — течь устранена и радиатор можно подключать к общей системе.
Если нет возможности создать давление, то радиатор заполняют подкрашенной водой и оставляют на несколько часов. Обычно через 3-4 часа течь себя проявляет.
Ищем место протечки
Если после стоянки под машиной остается пятно тосола — значит, в системе охлаждения возникла течь.
Прежде, чем снимать радиатор охлаждения или кондиционера, стоит убедиться в том, что все патрубки и корпус расширительного бачка в порядке. Проверяют также теплообменник системы отопления салона.
Перед демонтажом нужно слить из системы жидкость. Снятый радиатор внимательно осматривают при хорошем освещении. Если повреждение увидеть не удалось, все отверстия затыкают плотными пробками и погружают теплообменник в воду. Выходящая цепочка пузырьков укажет на место утечки. Если увеличить давление, подключив один из патрубков к шлангу компрессора, то обнаружить течь можно будет быстрее.
Правим алюминиевый своими руками
Неисправный узел следует промыть и полностью просушить. Место ремонта нужно зачистить абразивной бумагой и обезжирить ветошью, смоченной растворителем.
Теперь паяльником можно нанести слой флюса и растереть его по детали. Далее наносится припой. Делают это в несколько слоев, растирая и растягивая каждый. Стальные опилки, содержащиеся в составе флюса, вступят в реакцию с окисным слоем и разрушат его. Это позволит припою непосредственно контактировать с поверхностью детали и существенно повысит качество пайки.
После ремонта необходимо повторно проверить радиатор на герметичность
Как самому отремонтировать автомобильный радиатор
Если радиатор автомобиля протекает, то большинство из нас прибегают к его замене. Однако, в большинстве случаев можно не менять, а отремонтировать радиатор. Иногда никаких навыков не требуется, а бывает, что без знаний в области сварки или пайки не обойтись. Учимся определять состояние и пробуем восстановить радиатор своими руками. Самая распространенная проблема, когда из-за старости появляется течь радиатора. Охлаждающая жидкость (ОЖ) выбегает из мест соединения металла и пластика, что автоматически ведет к перегреву двигателя. Найти в замену новый радиатор получается не всегда, да и ремонт обойдется, как минимум в 2 раза дешевле нового.
Дальнейшая речь будет идти об автомобильных радиаторах в целом и не важно, будет это ремонт радиатора отопителя, радиатор кондиционера или радиатор системы охлаждения двигателя. Ремонт радиатора химией
Незначительные повреждения можно отремонтировать с помощью специальных средств, которые на рынке называеются, как жидкость для восстановления радиатора, герметик радиатора, либо порошковые восстановители. Принцип работы примерно одинаковый: заливаете восстановитель радиатора в систему охлаждения двигателя (СОД). Полученная смесь закупоривает трещины при соприкосновении с воздухом
Ремонт радиатора химией. Незначительные повреждения можно отремонтировать с помощью специальных средств, которые на рынке называеются, как жидкость для восстановления радиатора, герметик радиатора, либо порошковые восстановители. Принцип работы примерно одинаковый: заливаете восстановитель радиатора в систему охлаждения двигателя (СОД). Полученная смесь закупоривает трещины при соприкосновении с воздухом.
Химия — химии рознь, поэтому ответить за качество такого метода в целом нельзя. К примеру, некачественный восстановитель может не помочь, а напротив — навредить, засорив всю СОД. К примеру, перестанет греть печка и потребуется промывать СОД или менять радиатор печки. Более качественная химия способна устранить течь радиатора лишь на время (от нескольких дней до нескольких месяцев). Таким образом, химия для ремонта радиатора является лишь временным решением проблемы.
Есть народный метод ремонта радиаторов. Заключается он в латании дыр с помощью холодной сварки (материал похожий на пластилин, который после использования затвердевает). Залепить небольшое отверстие в радиаторе лучше после того, как хорошо обезжирите рабочую поверхность. Если дыра в радиаторе большая, тогда можно использовать в качестве заплатки кусок жести, который опять же приклеиваем холодной сваркой.
Источник
Всегда ли возможен ремонт
Не всегда целесообразно выполнять ремонт радиатора. В некоторых случаях будет проще и даже дешевле установить новый. Но как понять, что перед вами именно такая ситуация и не тратить впустую время на восстановление? Мы поможем разобраться.
- Протечки, которые располагаются в месте соединения радиатора с пластиковым патрубком, не подлежат ремонту. Можно устранить течь, но только для временного эффекта. Лучше применять эпоксидный клей или герметик.
- От коррозии, которая стала причиной разгерметизации системы, ничего не спасёт. На такой радиатор не стоит тратить ни время, ни деньги, ни материалы. Он подлежит утилизации.
- Нарушение конструкции в результате ДТП часто не подлежит устранению. Даже если имеются шансы на успех, затраты на ремонт будут немалыми.
Любая протечка начинается с небольшой трещины, устранить которую будет намного проще и быстрее. При своевременном ремонте радиатор может ещё долго служить и исправно справляться со своими обязанностями. Помните, не все дефекты можно устранить, в некоторых, особенно запущенных случаях, придётся выполнять замену детали.
Лучшие цены и условия на покупку новых авто
Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне
Мас Моторс
Меры безопасности
Ремонтируя радиатор автомобиля, стоит быть крайне осторожным и соблюдать определенные меры безопасности. Сам теплообменник в обязательном порядке должен быть отсоединен. Слейте всю жидкость в полном объеме.
Если ранее не имели опыта работы с паяльником, лучше доверить данную задачу профессионалам. При этом следует как минимум потренироваться на менее важных поверхностях и деталях авто.
В работе с холодной сваркой или клеем важно пользоваться перчатками, чтобы не повредить руки. К тому же, обязательно ориентируйтесь на инструкции по применению клея
Так можно не только добиться идеального эффекта от ремонта, но и защитить руки от вредного воздействия клеящих составов.
Выводы
Итак, следуя рекомендациям и советам в статье определить чем заклеить автомобильный радиатор не составит особого труда. При этом главное соблюдать некоторые меры безопасности и выбрать оптимальный вариант ремонта. Если не уверены в том, что сможете самостоятельно справиться с такой задачей – лучше не рискуйте и обратитесь за помощью к квалифицированным автомеханикам.
Остаются какие-либо вопросы? В таком случае советуем посмотреть видео как отремонтировать радиатор автомобиля в домашних условиях. Желаем удачи в вашем начинании!
Подготовка радиатора автомобиля к пайке
1.Демонтаж
Запаять радиатор, не снимая его это из области фантастики. Качество работы будет очень низким. Нужно разобрать переднюю часть автомобиля, снять бампер и демонтировать радиатор.
Надо не забыть слить всю охлаждающую жидкость из системы. Все работы следует выполнять только после того, как остынет мотор. Можно получить тяжёлые ожоги лица и рук.
Когда жидкость слита, не стоит забывать отсоединить шланги и крепления радиатора
Выполнять работу надо внимательно и осторожно, чтобы не повредить монтажные элементы. Нужно запомнить места соединения каждого шланга и патрубка
Отключается вентилятор, датчики и прочая электрическая проводка.
2.Внутренняя очистка радиатора

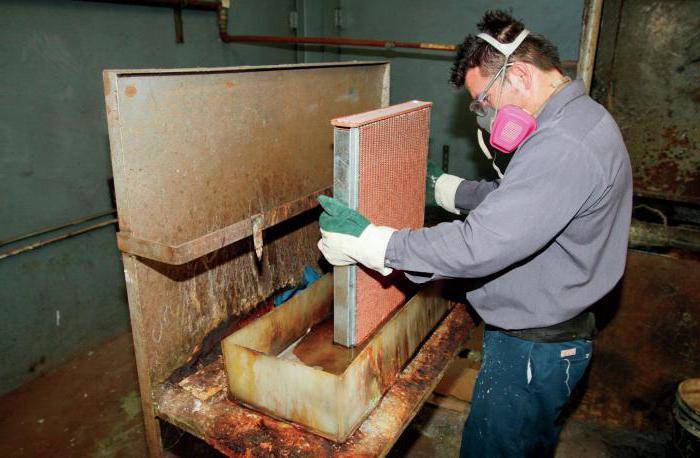

Внутри радиатора за годы его использования образуется накипь. Их надо удалить. Для очистки радиатора внутри можно использовать специальное чистящее средство. Оно заливается внутрь радиатора и растворяет посторонние соединения.
Для удобства чистящее средство растворяется указанным в инструкции количеством воды. Раствор заливается внутрь радиатора. Через некоторое время она сливается вместе с остатками растворённых в ней посторонних образований.
После химической очистки радиатор промывается обычной водой под хорошим напором.
3.Наружная очистка радиатора

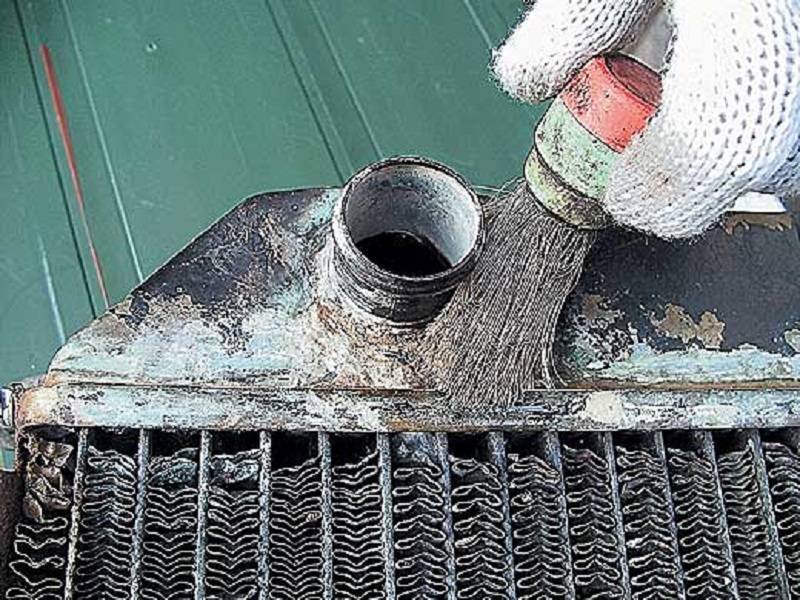

Для качественной пайки радиатора автомобильного в домашних условиях нужно выполнить его очистку снаружи. Используются специальные чистящие вещества способные удалить масленые пятна, разливы антифриза и просто грязь. Агрессивные химические вещества лучше не использовать, так как существует риск повреждения радиатора.
При наружной чистке радиатора необходимо фиксировать и отмечать места его повреждения. Это даст возможность выполнить ремонт максимально эффективно.
4.Сушка радиатора
Перед началом пайки радиатора автомобиля в домашних условиях надо его высушить и удалить всю воду. Он должен быть сухим и чистым. Для ускорения процесса сушки можно воспользоваться строительным феном.
Все места пайки надо обезжирить и тщательно очистить. Это залог успешного выполнения ремонтной операции. В ином случае удачи просто не видать и время будет потрачено впустую.
В чем заключается сложность пайки алюминия
Алюминий – очень специфический металл. Его особенность заключается в высокой химической активности, проявляющейся в образовании так называемой оксидной пленки на поверхности. Она появляется мгновенно при соприкосновении чистого металла с воздухом, вступая в реакцию с кислородом. И именно из-за нее запаять радиатор охлаждения алюминиевый привычным способом невозможно. Для этого потребуются дополнительные вещества, способствующие:
- устранению оксидной пленки с поверхности;
- снижению натяжения поверхности;
- защите от неблагоприятных факторов, влияющих на процесс пайки;
- улучшению растекания припоя.
Простейшие способы
Для начала стоит определиться с масштабами трагедии
. Необходимо проверить все патрубки и сам радиатор, чтобы делать какие-то выводы. Если течь незначительная, то может помочь на время от нее избавиться одно волшебное средство, которое называется куриное яйцо. Да, да, именно оно спасает многих в дороге. Все что нужно – это зайти в ближайший продуктовый магазин и приобрести это чудо-средство.
Куриное яйцо необходимо разбить, а его содержимое вылить в радиатор. Течь невероятным образом исчезнет. На самом деле никакого волшебства в этом нет. Все связано со структурой яйца, которое обволакивает стенки радиатора охлаждения. Этот способ подойдет, если беда случилась в пути, но полностью надеется на этот способ – нельзя.
Еще один простой способ заключается в использовании герметика
. Разумеется, речь идет о специализированном варианте для автомобилей. Здесь стоит говорить так же о незначительных протечках, диаметр которых не превышает 1-2 квадратных мм. Все что нужно сделать – это влить в радиатор содержимое баночки. вещество, находящееся в ней, надолго закупорит отверстие.
Однако не стоит обольщаться, ведь подобные герметики зачастую оказывают отрицательное влияние на авто. Они могут со временем попросту закупоривать систему охлаждения. Это недопустимо, поэтому после их использования обязательно нужно применять различные методы очистки радиатора, чтобы полностью вывести вещество из него.
Порядок пайки
Правильная организация процедуры пайки алюминия предполагает основательную подготовку, без проведения которой не удастся добиться нужного результата. Перед тем как самому паять радиатор, следует внимательно ознакомиться с соответствующей инструкцией. В ней указывается, что подготовительный этап включает в себя зачистку восстанавливаемой зоны и приготовление паяльного состава требуемого качества.
Подготовительные операции
Перед началом пайки необходимо удалить старое покрытие и зачистить зону пайки
Перед тем как запаять алюминиевый радиатор с помощью флюса на основе канифоли, поврежденный участок подготавливается согласно следующей инструкции:
- Удаляются остатки старого покрытия и следы загрязнения.
- Зона пайки зачищается посредством абразива.
- Сразу вслед за этим ее обезжиривают растворителем.
Прежде чем запаять радиатор, потребуется заранее приготовить флюс в металлическом тигле. Для этого канифоль сначала расплавляется газовой горелкой, после чего в расплав добавляются мелкие опилки железа, взятые в соотношении 1:2 (они выполняют функцию абразива). Одновременно с этим подготавливаемый состав перемешивается до состояния однородной массы.
Устранение небольших дефектов
По завершении подготовительных операций переходят к самому процессу пайки:
Паяльником захватывается небольшое количество припоя.
Круговыми плавными движениями он наносится на заранее обработанное флюсом место.
В процессе обработки важно внимательно следить за тем, чтобы слой припоя распределялся по поверхности по возможности равномерно.
При спаивании содержащиеся в припое опилки счищают с поверхности оксиды, а добавленная ранее канифоль перекрывает канал доступа кислорода. В результате создаются все условия для получения надежного контакта между различными металлами. Этот метод подходит только для небольших повреждений, размер которых не превышает нескольких миллиметров. На больших площадях флюс быстро остывает и не обеспечивает хороший прогрев места пайки.
Восстановление значительных повреждений
Для восстановления значительной площади радиатора потребуется специальный состав – плавень
С необходимостью восстановления значительных по площади алюминиевых поверхностей приходится сталкиваться довольно часто. Потребуется специальный паяльный состав, называемый «плавнем». Перед его применением проводится подготовка обрабатываемой поверхности батареи, как это делалось для небольших участков.
Исходные компоненты для приготовления плавня:
- хлориды калия и лития;
- обычная поваренная соль;
- сульфат натрия;
- криолит.
Подготовленная в определенной пропорции смесь сначала основательно перетирается в ступке до состояния пудры. После этого она пересыпается в тигель, где тщательно перемешивается до однородной массы, годной для получения расплава.
Порядок пайки с использованием плавня:
- Поврежденный участок тщательно прогревается посредством газовой горелки.
- На подготовленное место тонким слоем наносится порция плавня.
- Повреждение пропаивается оловянно-свинцовым припоем с добавкой малых количеств висмута.
При работе со спецтехникой (газовой горелкой) важно не перегреть восстанавливаемый участок, чтобы не прожечь его. Сила пламени подбирается с тем расчетом, чтобы его хватало только на равномерный прогрев поверхности алюминиевого изделия
Ремонт радиаторов сложной конфигурации
Пайка автомобильного радиатора
Возможны ситуации, когда требуется восстановить (распаять) алюминиевый радиатор автомобиля, имеющий множество труднодоступных мест. В этом случае методы, основанные на применении железно-канифольного флюса и приготовленного своими руками плавня, не подходят. Тонкостенные трубки медного или латунного радиатора автомобиля, например, из-за особенностей конструкции паять очень непросто. В указанной ситуации рекомендуется использовать низкотемпературный припой (НТП) с одновременной проклейкой восстанавливаемой поверхности. В перечень рассмотренных подготовительных операций следует добавить необходимость обжима плоскогубцами поврежденного участка радиатора или печки, что позволит уменьшить размеры отверстия.

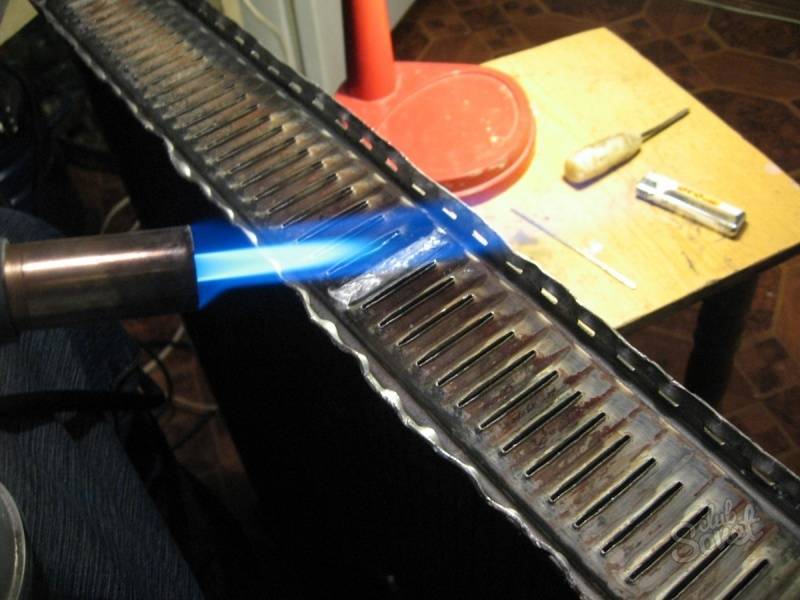

По ходу пайки обрабатываемая зона сначала тщательно прогревается газовой горелкой, после чего в ее пламя вносится пруток НТП. Периодически проводя им по этому месту, нужно постараться сделать так, чтобы частички припоя цеплялись за края повреждения и постепенно «затягивали» его. На завершающей стадии потребуется герметизировать зону дефекта, используя для этого специальный высокотемпературный клей. С его помощью удается «заделать» все оставшиеся мелкие неровности и изъяны.
Ремонтные работы
Если батареи из алюминия были смонтированы правильным образом и их эксплуатация производилась с соблюдением всех требуемых технических условий, то период их эксплуатации может существенно превысить заявленную производителем десятилетнюю гарантию. В таком случае ремонтные работы не будут связаны с большими затратами труда даже в случае необходимости добавления дополнительных секций.
Манипуляции ремонтного характера будут в таком случае заключаться в перекрытии запорной арматуры и стояка, откуда предварительно должен быть слит теплоноситель.
Для слива этого носителя следует установить емкость под вентиль нижнего подключения. Затем откручивается нижний кран для выпуска из батареи оставшейся в ней воды либо, в случае применения такого теплоносителя, антифриза. После этого выкручивается верхний вентиль и выполняется снятие радиатора с его места.
Если алюминиевый отопитель не дает тепла, то корень этой проблемы следует искать путем выпуска воздуха из отопительной системы. После этого необходимо подождать, пока батареи достаточно прогреются, а если этого не случилось, то придется выполнить демонтаж радиатора и проверку его на предмет засорения.
Алюминиевые радиаторы, состоящие из секций, вмещают в себя относительно небольшой объем теплоносителя. Заправив водой предварительно снятую батарею, можно определить, соответствует или нет такое количество воды обозначенному в техпаспорте. При обнаружении несоответствия необходимо не ремонтировать радиатор, а промыть его. Для этого необходимо пропускать под большим напором струю воды через снятую батарею до того момента, пока эта вода не просветлеет.
В некоторых ситуациях единственной возможностью приведения батарей в работоспособное состояние является полная замена поврежденных секций либо их добавления. Если имеется боковое подключение, то особых хлопот такая манипуляция не доставит, но в случае с нижним или соединением диагонального типа придется, в зависимости от ситуации, либо наращивать трубу, либо, наоборот, уменьшать ее длину.
Разбор демонтированной батареи на отдельные секции начинается с отвинчивания ниппелей. Для этого правый ниппель следует вращать гаечным ключом влево – по левой резьбе. Соответственно, левый ниппель нужно поворачивать вправо, так как резьба у него правая. Выполнение этой манипуляции требует большой аккуратности, потому что ниппель вполне может «прикипеть» к батарее и можно сорвать резьбу неосторожным движением. В итоге придется выбросить 2 секции вместе.
Аналогичным способом поочередно откручиваются ниппели на остальных секциях. После демонтажа всех секций выполняется их очистка. Сборка конструкции проводится в обратном порядке.
В ходе ремонта необходимо проверить состояние резьбовых соединений для всех батарейных секций и произвести их осмотр на предмет наличия сколов. Оба ниппеля следует откручивать и закручивать по несколько раз для того, чтобы добиться достаточной легкости при их дальнейшей установке на место.
Если области стыковки секций покрыты красителем, то следует выполнить его зачистку наждачной бумагой до самого алюминия батареи. Иначе краска через некоторое время потрескается, под ее слоем окажется теплоноситель и на поверхности конструкции появятся микротрещины.
Прикручивание следующей секции производится с обратной стороны ниппеля с непрерывным соблюдением плотной подгонки каждого элемента, пока не будет собрана вся конструкция.
При закручивании ниппелей ни в коем случае нельзя использовать силу, чтобы не сорвать резьбу. Если протечка алюминиевого радиатора отопления произошла в период отопительного сезона, следует опасаться горячего теплоносителя, чтобы не получить ожоги от него.
Основная неисправность
Несмотря на хрупкость конструкции, радиатор может служить годами. Его главными врагами являются некачественная охлаждающая жидкость и посторонние предметы, способные вызвать механическое повреждение. Тосол или антифриз сами по себе не являются слишком активными веществами, способными разрушить защитную оксидную пленку, да и в реакцию с чистым алюминием практически не вступают. Но если охлаждающая жидкость не соответствует предусмотренным химическим стандартам, она способствует коррозионным процессам, в результате чего стенки сот устройства постепенно разрушаются.
Механические повреждения радиатора чаще всего возникают при дорожно-транспортных происшествиях, наезде на бордюры, пни и т.д. Кроме этого, устройство может быть случайно повреждено и во время ремонта автомобиля. В любом случае результат один – течь из пробитой соты. Размер пробоины определяет возможность ремонта. Если теплообменник сильно не пострадал, а размер проблемной зоны составляет несколько квадратных сантиметров, его можно попытаться восстановить. Другого варианта починить радиатор алюминиевый (как запаять его — разберемся далее) не существует.
