Существующие виды и классификация воздуховодов

Производственный контроль вентиляции

Для отслеживания качества микроклиматической среды непосредственно внутри рабочей зоны персонала осуществляется производственный контроль вентиляции. Следует различать проверку эффективности функционирования вентиляционной системы, воздуховодов и производственный контроль систем вентиляции.

В первом случае подразумевается проверка расхода воздуха внутри вентканалов, распределительных решеток, сверяется соответствие данных показателей с проектными расчетами.

Во втором – производственный контроль вентиляции означает снятие параметров воздушной среды именно в рабочей зоне персонала, определение уровня влажности, температуры на соответствие санитарным нормам. Также контроль систем вентиляции производственных помещений предназначен для слежения за уровнем содержания опасных, ядовитых веществ в воздухопотоке, соблюдается ли запроектированная кратность воздухообмена.

Данная процедура довольно дорогостоящая, проводится аккредитованными лабораториями. Как правило, проверяются производства с выбросом опасных веществ в воздух в процессе своей деятельности, также учреждения здравоохранения, другие общественно-культурные, социально важные объекты, которые подвергаются периодическим проверкам со стороны государства.

Выполняет следующие задачи:

• контроль систем вентиляции производственных помещений призван обеспечить безопасные условия труда прежде всего персонала;
• обеспечивает безопасные условия самого производства продукции;
• отслеживать температурно-влажностные показатели, параметры кратности воздушного обмена, концентрацию вредных паров в рабочей зоне для последующей корректировки работы вентсистемы (при необходимости);
• свести к минимуму возникновение опасных, внештатных ситуаций на производстве.

https://youtube.com/watch?v=dhzeNzyOKQc

Преимущества и недостатки

При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.

Вид труб	Преимущества	Недостатки
Металлические	прочность; длительная эксплуатация; не накапливают грязь; гладкая поверхность увеличивает скорость прохода воздушных масс; устойчивы к перепадам давления и температуры; устойчивы к УФ-лучам.	гулкость; при монтаже нужны специальные инструменты для достижения герметичности соединений; относительно большой вес усложняет процесс монтажа.
Пластиковые	эстетичность; малый вес упрощает монтаж даже на сложных узлах; низкая шумность; гладкие стенки повышают скорость транспортировки воздуха; недорогая стоимость; долговечность.	разрушаются под действием низких температур и становятся хрупкими под влиянием УФ-лучей; пожароопасны.
Гибкие	растягиваются и сдвигаются на требуемую длину; принимают любые кривые формы; работоспособны в температурном диапазоне от -30 до 1200.	гофрированность снижает скорость транзита воздушного потока; накапливают на поверхности пыль, гарь и копоть; хрупкие и ломкие.

Рекомендуем ознакомиться: Разновидности и технические особенности дымовых труб для котельной

Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.

Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.

Оборудование общеобменной системы перемещения воздуха

Эффективные виды производственной вентиляции включают в себя и общеобменную систему. Общеобменная вытяжная система способна равномерно удалять загрязненный воздух из всех помещений и так же равномерно подавать чистый воздушный поток. Самый простой вид общеобменной вентиляции – отдельно стоящий вентилятор осевого типа, установленный в проеме стены или окна.

В производственных объектах с большим процентом вредоносных примесей и выделений (влага, тепло, газ, пыль, водяной и другой пар) их присутствие в воздушном объеме помещения может быть разноплановым – рассредоточенным, сосредоточенным, разноуровневым.

Поэтому работа какой-либо одной системы не приносит желаемого результата. В таких условиях для вывода из помещения вредных выделений используется промышленная вентиляция ее виды, например, вытяжная общеобменная вентиляционная система.

Вентиляция общеобменного типа применяется для ассимиляции (разбавление вредных примесей газов или паров), которые не смогла вывести система местной вентиляции или вытяжная общеобменная вентиляция. Приточно-вытяжная вентиляция может обеспечить выполнение расчетных норм для чистого воздуха в рабочей зоне.

Бесканальные и канальные системы

Вентиляционная канальная система строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду. Если воздуховодных каналов нет, то такая вентиляция называется бесканальной.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификации	Подвиды
По организации перемещения воздушных потоков	Механическая
Естественная
По функциональному назначению	Вытяжная
Приточная
Приточно-вытяжная
По области обслуживания	Общеобменная
Местная
По конструкции	Канальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Схемы систем вентиляции в частных домах

Где в обязательном порядке должны быть расположены вентиляционные каналы:

• в помещениях с повышенной влажностью: в туалете, ванной, прачечной;
• в кухне, кладовой и гардеробной;
• в котельной или помещении другого основного назначения, где установлен отопительных агрегат;
• в жилых помещениях, которые отделены от комнаты с вентиляцией двумя дверями;
• на втором и последующих этажах – в коридорах и холлах.

Допустимо устанавливать переточные клапаны из жилых помещений, не имеющих естественного воздухообмена в комнаты с вентиляцией.

Несколько схем вентсистем для примера:

При планировании вентканалов следует учитывать, что их диаметр не может быть менее 150 мм, а одна сторона квадратной трубы – менее 10 см. Такой небольшой воздуховод длиной 3 метра будет осуществлять вытяжку примерно 30 м3/час.

Обычно и диаметр воздуховодом из помещений делают стандартным, а интенсивность воздухообмена регулируют вентиляционными решетками с управляемыми лопастями.

Если ваш дом имеет всего один этаж – нет необходимости устанавливать общий воздуховод по центру, как это делается в многоэтажных конструкция. Можно вывести все каналы в оголовок крыши.

Вентиляция по типу размещения

Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.

Специфика местной вытяжной вентиляции

Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.

С помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и пара

В подобной системе воздухообмена остро нуждаются ванная комната и туалет. Кроме непосредственной очистки воздуха, вентканал помогает избавиться и от сырости в этих помещениях.

В местной системе нуждаются цокольные этажи, гаражи и подвалы

Особенно важно устанавливать такой тип вентиляции в котельных. Так, даже при аварийной остановке котла, будет гарантирована безопасность вашему жилищу

Статья по теме:

Что это, общеобменная вентиляция, и где она применяется

Если существует потребность в обновлении атмосферы во всем помещении и здании, то используется общеобменная вентиляция. Эта система равномерно перераспределяет потоки свежего воздуха на всю конструкцию. При правильном проектировании объемы подаваемого и исходящего воздуха должны быть равновесны. В исключительных случаях, если в помещении ведутся работы с ядовитыми веществами или опасными для здоровья человека газами, объемы подаваемого воздуха могут превосходить показатели исходящих потоков.

Только общеобменная вентиляция сделает атмосферу в доме свежей и чистой

Правильное перераспределение атмосферы позволяет избежать теплопотерь. Общеобменные вентисистемы могут быть приточными или вытяжными, как мы описывали ранее.

Классификация воздуховодов

По форме поперечного сечения воздуховоды разделяют на:

• прямоугольные;
• круглые.

Прямоугольные воздуховоды более практичны в использовании, но в потоке воздуха, что проходит вдоль таких воздуховодов, создаются завихрения. Воздуховоды круглого сечения напротив, сопутствуют скольжению воздуха по круглому профилю без значимых завихрений, при условии гладкой поверхности наличием с минимального значения шероховатости.

По способу соединения между собой бывают:

• сварные;
• фланцевые;
• фальцевые;
• ниппельные (муфтовые);
• раструбные;
• бандажные.

От способа соединения зависит стоимость, сложность, сроки монтажа, а так же надежность и герметичность системы. Наиболее быстрая сборкараструбных соединений. Сложнее и дольше длится монтаж фальцевых и сварных воздуховодов. Бандажные соединения применяются для круглых воздуховодов.

Результаты соединений воздуховодов контролируются проведением пусконаладочных работ, которые показывают объемы утечек и подсосов.

В зависимости от материала изготовления воздуховоды делят на:

• воздуховоды из нержавеющей стали;
• воздуховоды из оцинкованной стали;
• алюминиевые воздуховоды;
• воздуховоды из ПВХ;
• металлопластиковые воздуховоды;
• воздуховоды из винилпласта;
• тканевые воздуховоды;
• стеклопластиковые воздуховоды.

Достоинствами воздуховодов из оцинкованной стали являются  долговечность, прочность и коррозийная стойкость. Такие воздуховоды не нуждаются в дополнительном техническом обслуживании. Оцинкованные воздуховоды уменьшают потери воздушного давления в вентиляционной системе, а также снижают шумность.

Пластиковые воздуховоды имеют свои преимущества. Главные из которых: легкость, прочность, удобство в транспортировке. А самым основным достоинством таких устройств является отсутствие ржавчины. Они так же очень популярны в использовании, ведь помимо всего прочего имеют небольшую стоимость.

Алюминиевые воздуховоды представляют собой гибкие и высокопрочные трубы. Эти устройства способны выдерживать низкое и среднее давление в различных системах вентиляции, кондиционирования, а также в дымоходах. Кроме ряда достоинств, они обладают значительной термоустойчивостью (около 300°C).

В зависимости от наличия специальных свойств, воздуховоды бывают:

• гибкие;
• полужесткие;
• теплоизолированые;
• огнезащитные.

Эта классификация характеризует область применения тех или иных видов воздуховодов.

По конструкционному исполнению:

• прямошовные;
• спирально-навивные;
• спирально-сварные.

По давлению:

• низкого давления (меньше 900 Па);
• среднего давления (900…2000 Па);
• высокого давления (свыше 2000 Па).

По скорости воздуха:

• низкоскоростные (меньше 15 м/с);
• высокоскоростные (свыше 15 м/с).

В помещениях небольшого объема применяют вентиляционные системы низкого давления и скорости. В больших помещениях, а особенно в высотных зданиях, применяют воздуховоды с высокого давления и большой скоростью потока воздуха.

Как грамотно спроектировать вентсистему

Теперь приступим к практическим рекомендациям, как правильно сделать полноценную вентиляцию в частном доме своими руками.

Алгоритм основных работ:

1. нужно изучить санитарные нормы по воздухообмену в жилых помещениях, соотнести их с габаритами ваших комнат;
2. произвести расчет размеров воздушных каналов;
3. подобрать оптимальную схему размещения воздуховодов;
4. подготовить места для монтажа конструкций;
5. установить все элементы системы.

Если вы задумались о качественном воздухообмене на стадии проектирования дома, вы очень правильно сделали. Именно на этом этапе можно спланировать размещение коммуникаций так, чтобы они не были заметны и при этом работали с максимальной отдачей.

Основная ошибка в планировании вентисистем – установка слишком мощных сетей, которые приведут к неоправданным энергопотерям. Другой неприятный момент – возникновение обратной  тяги в вентиляции частного дома.

Классификация воздуховодов по форме сечения

Наиболее распространены вентиляционные трубы круглого, прямоугольного, квадратного сечения, редко встречаются изделия с сечением эллиптической формы.

Круглые вентиляционные трубы

Диаметры круглых труб имеют 22 размера от 100 до 2000 мм. Серийно изготавливаются трубы диаметром до 3000 мм. Также изготовить сможем спирально-навивные трубы длиной до 12000 метров. Преимущества воздуховодов с круглым сечением:

• высокие аэродинамические характеристики;
• низкие показатели шума;
• простота монтажа.

Воздуховоды с прямоугольным и квадратным сечением

Какие бывают прямоугольные воздуховоды? Они выпускаются в размерах: от 100х110 до 2500х3500 мм. Габаритный шаг – 50 мм. Преимущество такого технического решения – возможность расположить трубу так, чтобы она занимала минимум свободного пространства. Воздуховод небольшого сечения, смонтированный у самой стены, практически незаметен на фоне других предметов интерьера. Прямоугольные вентиляционные трубы оптимально подходят для небольших и невысоких помещений. Минусы таких воздуховодов:

• сниженные аэродинамические возможности из-за наличия углов;
• более сложный монтаж, по сравнению с круглыми трубами;
• необходимость периодической очистки внутренних углов, относительная сложность этого процесса;
• более высокий уровень шума, по сравнению с круглым аналогом.

Приточно-вытяжная система – самый рациональный вид искусственной вентиляции.

Самым оптимальным видом вентиляции будет считаться приточно-вытяжная. Ее название говорит о том то, что в ней используются как приточное, так и вытяжное оборудование. Именно такой тип может гарантировать хороший микроклимат в жилых домах и в производственных помещениях. Нужно помнить то, что только их сбалансированная производительность даст позитивный эффект. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. В противном случае ход будет неконтролируемым.К типам приточно-вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание совершается непосредственно в помещении. Свежий воздух попадает внутрь комнат с помощью специальных установок диффузоров, перемешивается с уже отработанным воздухом и совместно с ним удаляется сквозь особые клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Оборудование для распределения воздуха монтируется на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более нагретый, сквозь вентиляционные отверстия на потолке. Такая процедура создает хороший воздухообмен.

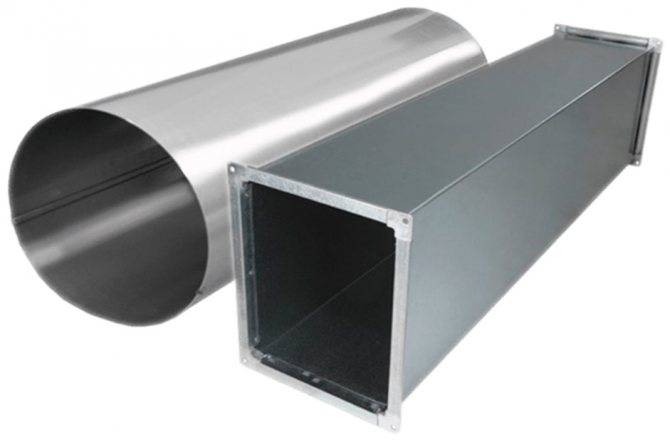

Круглые и прямоугольные воздуховоды

Воздуховоды, применяемые в системах вентиляции и кондиционирования, могут быть круглого и прямоугольного сечения (см. рисунок 1).

Круглые воздуховоды — это спирально-навивные воздуховоды, материалом для изготовления которых служит, как правило, лента из оцинкованной стали. Они считаются более предпочтительными как с аэродинамической, так и с финансовой точки зрения, так как имеют меньшее сопротивление на единицу длины при той же площади сечения, проще в производстве, а потому и дешевле при закупке.

Следовательно, при проектировании систем вентиляции и кондиционирования предпочтение следует отдавать воздуховодам круглого сечения. Более подробно о сечениях круглых воздуховодов читайте отдельную статью.

Рисунок 1. Круглые (сверху) и прямоугольные (снизу) воздуховоды для систем вентиляции и кондиционирования.

Но если бы всё было так однозначно, воздуховоды прямоугольного сечения исчезли бы с рынка. Они выручают в двух основных случаях: при необходимости занизить один из габаритов воздуховода — ширину или, что чаще, высоту и при больших расходах воздуха. Впрочем, во втором случае всё сводится также к занижению одного из габаритов, ведь вместо воздуховода диаметром 1 метр куда более разумным выглядит применение воздуховода сечением 1200×800 или 1500×700 мм — они позволяют выиграть, соответственно, 200 и 300 миллиметров высоты в помещении.

Кстати, центральные воздуховоды — суть прямоугольные воздуховоды большого сечения. Термин не является официальным и часто означает магистральные воздуховоды в системах вентиляции. Они прокладываются по коридорам и предназначены для транспортировки больших расходов воздуха. Именно к центральным воздуховодам присоединяются отводы для подачи и вытяжки воздуха из помещений.

Выбирая сечение прямоугольных воздуховодов, следует помнить о рекомендации 3:1. Она заключается в том, что бóльшая сторона сечения воздуховода не должна превышать меньшую сторону более чем в три раза. Нарушение этой рекомендации ведёт к плохой аэродинамике воздуховода и увеличению потерь.

Кроме того, подбирая аналог круглому воздуховоду среди прямоугольных, следует руководствоваться не равенством площадей, а равенством эквивалентных диаметров. Так, эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

DЭКВ.КР. = DКР.

В то же время эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

DЭКВ.ПР. = 2·A·B/(A+B), где A и B — ширина и высота прямоугольного воздуховода.

Выбирая сечение прямоугольного воздуховода, следует подбирать такие A и B, чтобы эквивалентный диаметр этого воздуховода был равен диаметру круглого воздуховода, с которого выполняется переход на данный прямоугольный воздуховод.

Классификация вентиляционной системы

Всего существует несколько критериев классификации вентиляционных систем:

• Способ подачи воздуха;
• Назначение вентиляции;
• Воздухообмен;
• Конструктивное исполнение.

Важно отметить, что тип вентиляционной системы выбирается заранее – при проектировании здания. В данном случае ключевую роль играют следующие условия:

• Денежные средства;
• Техническая сторона;
• Санитарно-гигиенические нормы.

Виды вентиляционных систем по способу подачи воздуха

При условии базирования на способах подачи и выведении воздуха из помещения выделяется три основные категории вентиляционных систем:

• Естественная;
• Механическая;
• Смешанная.

Если первый тип категории не соответствует нормам санитарно-гигиенических требований, то выбор падает на механическую вентиляционную систему. При возможности первые два типа вентиляции можно совмещать, что позволяет использовать третий тип вентиляции.

Как правило, в жилых строениях приток воздушных масс проникает через открытые окна, а вытяжка расположена в кухонном помещении. Именно по этой причине большое значение имеет создание эффективного обмена воздухом между помещениями.

Виды вентиляционных систем по назначению

Всего существует два вида  вентиляционных систем по способу назначения вентиляции: рабочие и аварийные.

Рабочие имеют задачу всегда обеспечивать благоприятные условия. Аварийные вентиляции функционируют лишь в том случае, если рабочие отключены либо возникла аварийная ситуация, которая может быть вызвана нарушением обычных условий жизнедеятельности. Примерами являются резкие сбои, что влечет за собой загрязнение воздуха опасными веществами, газами и прочим.

Важно помнить, что данный тип вентиляции как аварийный не рассчитан на подачу свежего воздуха, обеспечивая только отвод газа и задержание загрязненного воздуха

Виды вентиляции по способу воздухообмена

Исходя из данного критерия, выделяется два вида систем вентиляции: местные и общеобменные. Второй вид представляет собой систему вентиляции, задачей которой является обеспечение помещения достаточным воздухообменом. При этом должна быть поддержка всех важных для жизнедеятельности параметров воздуха, а также дополнительных, которые включают в себя изъятие избытка влаги, тепла и ядовитых веществ.

Воздухообмен, как правило, может происходить двумя способами: по канальной и бесканальной системах. Главной задачей местной вентиляции является обеспечение чистым воздухом отдельных мест, а также устранение воздуха, содержащего загрязнения, с тех точек, в которых он появляется. Местная вентиляция устанавливается в крупных помещениях, где присутствует ограниченное число рабочих. Известно, что, воздухообмен происходит исключительно на рабочих местах.

Конструктивное исполнение: разделение вентиляции

Беря в учет данный критерий, вентиляцию подразделяют на два вида: канальная и бесканальная.

Первый вид, как правило, включает в себя разветвленную трассу, составляющей которой выступает воздухоотвод, по которому идет воздух. Данный тип вентиляции подойдет для помещений с большим объемом.

Если каналы отсутствуют, то данная вентиляция является бесканальной. Ярким примером данного вида является обычный вентилятор.

Второй тип систем, в свою очередь, можно разделить на потолочные и подпольные. Огромным преимуществом этих систем является простота в исполнении и наименьший затрат энергии.

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка  клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости.  Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

5 Определение размеров

Чтобы выбранная модель могла эффективно справляться со своей задачей, необходимо ответственно подойти к выбору размеров. Во время определения габаритов нужно ориентироваться на размеры варочной плиты. С учетом того, что ширина кухонных печек находится в пределах 50−100 см, изготовители предлагают устройства со стандартными размерами 50, 60, 90 и 120 см.

Если размеры оборудования будут меньше, чем у печки, то устройство не сможет осуществить качественное очищение. Какое-то количество грязного воздуха будет проникать в жилые комнаты. При большей ширине все неприятные запахи будут впитываться в полном объеме.

Помимо поперечных размеров, необходимо обратить внимание на высоту монтажа вытяжки. С учетом СНиП прибор нужно устанавливать на расстоянии 0,75 м над плитой

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

ГОСТ

Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:

1. Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
2. Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.

Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.

Общеобменная и локальная вентиляция производственных и жилых помещений

      По зоне обслуживания виды вентиляции делятся на 2 класса: общеобменная и местная. Если максимум концентрации вредных выделений доводится на четко определенные зоны помещения, то применяется местная вентиляция. Она нужна для удаления загрязнений из зоны конкретного рабочего места, и не позволяет отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым лучшим примером такого вида механической вентиляции представляется кухонная вытяжка. Такой тип называется локальной вытяжной вентиляцией. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, напротив, прохладные вредные газы оказываются тяжелее и опускаются вниз. Локальная приточная вентиляция используется в виде воздушных душей, воздушных оазисов и воздушных завес.Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае применяют общеобменную вентиляцию. Она обслуживает все помещение либо же большую его часть. Общеобменная вытяжная система удаляет нагретый воздух, газы, влагу, пыль, пары жидкостей и запахи из домов. Самым элементарным типом такой системы представляется вентилятор с электродвигателем. Его устанавливают в оконном либо дверном проеме. Более сложный вариант – применение вентиляторов с вытяжным воздуховодом.Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенность общеобменной приточной системы это способность компенсировать недостаток тепла. Поэтому подаваемый воздух перед подачей нагревается. Зачастую из комнат подается и удаляется равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних комнат.

Типы воздуховодов для вентиляции по материалам

Воздуховоды могут быть пластиковыми и металлическими, а также текстильными.

Пластиковые воздуховоды.

Это недорогой вариант для организации вентиляции в частном доме. Такие воздуховоды изготавливаются из 4 видов полимера, каждый из которых имеет свои особенности.

Материал	Особенности труб
Поливинилхлорид	Стоят недорого. Легко монтируются. Могут эксплуатироваться при температуре от 0 до +80°С.
Полипропилен	Могут работать с горячим воздухом (до +98°С). Ломаются при низких температурах.
Фторопласт (ПВДФ)	Подходят для промышленных помещений. Выдерживают воздействие паров со щелочами и кислотами. Могут использоваться при t от -40 до +140°.
Полиэтилен	Не накапливают статическое электричество. Подходят для использования при t от -40 до +80°.

Металлические воздуховоды.

Чаще всего используются в промышленных помещениях благодаря своей прочности. Металлические воздуховоды:

• Выдерживают высокие температуры (до 500°С).
• Надежны и долговечны.
• Легко монтируются.

Трубы могут изготавливаться из:

• Оцинкованной стали, которая не подвержена коррозии, даже если есть повреждение.
• Нержавейки – очень прочного и долговечного материала.
• Черной стали, которая имеет повышенную огнестойкость.

Текстильные трубы.

Они появились недавно. Чаще всего используются в приточной вентиляции. Их можно комбинировать с другими типами воздуховодов.

Такие трубы:

• Имеют высокую пропускную способность.
• Легкие по массе и в монтаже.
• Просты в обслуживании.

Подробнее Монтаж системы вентиляции Цена от 3 200 ₽

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

• гибкие каналы подлежат полному растяжению
• провисание каналов из-за возможной потери давления не допускается
• необходимо обеспечить заземление каналов для снятия статического заряда
• гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
• в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
• траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
• радиус поворота каналов должен быть не менее двойного диаметра трубы
• проход через стены выполняется только при помощи специальных приспособлений
• использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

• каждое помещение имеет собственный воздушный канал
• проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Достоинства и недостатки сварного соединения воздуховодов

Если сварной шов выполнен плохо, со временем он разойдется Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:

• возможность изготовления крупногабаритных конструкций;
• снижение веса по сравнению с литыми элементами;
• высокая прочность и надежность стыка;
• относительно невысокая трудоемкость в бытовых условиях.

В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.

Технические характеристики

Основное требование к вентиляционным воздуховодам – это их изготовление из оцинкованного стального листа. Такие элементы прошли испытание временем и показали, что дешевле и лучше них на сегодняшний день аналогов не существует

И другие характеристики, на которые надо обратить внимание

1. Сечение может быть в виде круга или прямоугольника.
2. Соединяются концы листов в виде сварного или фальцевого шва.
3. Направление соединения оцинкованных листов прямое или спиральное.
4. Может быть использован класс герметичности или «Н», или «П».
5. Эксплуатируются оцинкованные воздуховоды до +80С.
6. Толщина используемого оцинкованного листа от 0,5 до 1,25 мм.
7. Диаметр 100-1250 мм.
8. Длина 3-25 м.
