Металлическая калитка из рабицы
Преимуществами сварной сеточной входной двери являются:
- легкий вес конструкции;
- быстрота монтажа;
- прозрачность.
Калитка из металлической сетки
Чаще всего решетчатые изделия из металла ставят на дачах или в саду для разграничения пространства.
Выбор материала
Прежде чем приступить к изготовлению и установке калитки или ворот из металла, в первую очередь необходимо правильно выбрать материал – сетку, несущие опоры, трубы для изготовления каркаса.
Забор из металлической сетки
Специалисты советуют приобретать рабицу из металла с учетом таких характеристик:
- Масса рулона косвенно указывает на качество материала. Чем вес больше, тем качественней изготовлена рабица. Сетка из проволоки диаметром 3,5 мм, сечением ячейки 6х6 см приблизительно весит 37–39 кг. При меньшем весе желательно отказаться от покупки изделия.
- Чем меньше ячейка сетки, тем прочней будет забор или металлическая калитка. Для установки уличной двери чаще всего используют рабицу с ячейкой 45–65 мм.
- Для несущих опор можно выбрать профильную трубу 45х45 либо 65х65 мм, а для изготовления рамы используются трубы 20х40 мм. В качестве материала рекомендуется проволока диаметром 3,5 мм и больше.
Фото калитки для забора, сделанной своими руками из металла, представлено ниже.
Калитка в заборе на даче
Пошаговая инструкция по изготовлению
Перед тем как сварить калитку из металла, нужно разработать проект. На листе бумаги необходимо схематически начертить конструкцию изделия с указанием основных размеров.

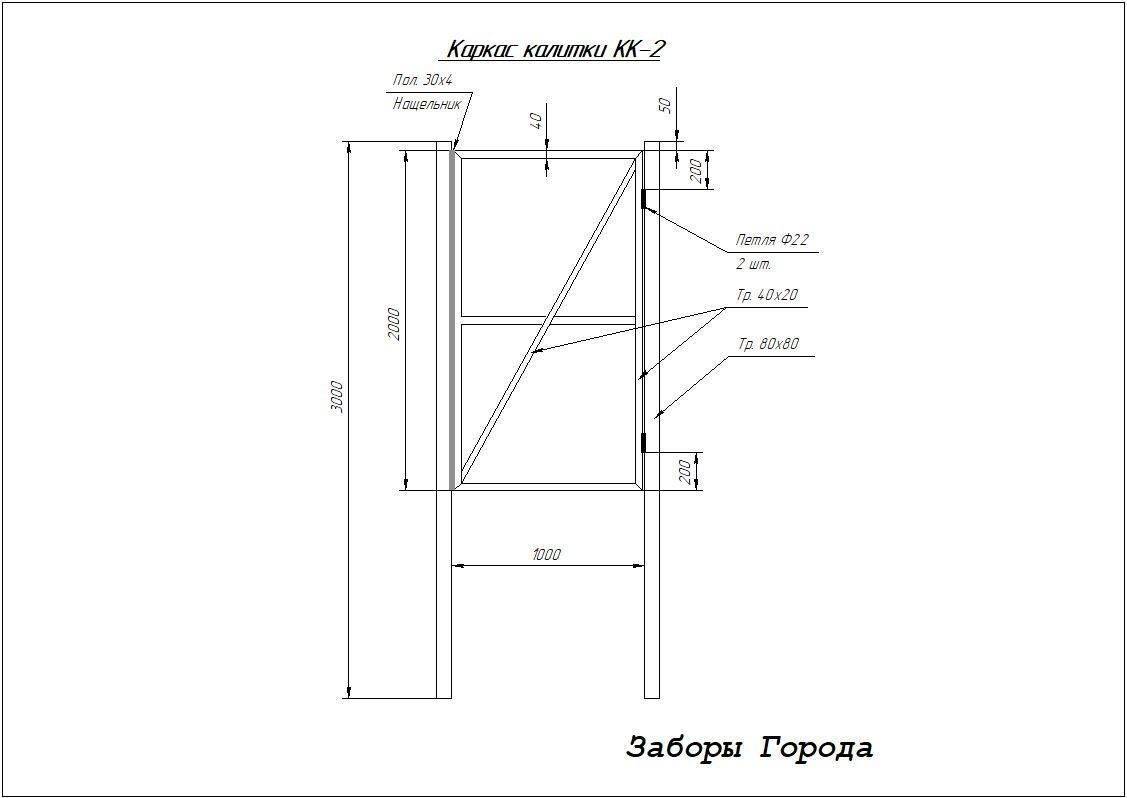

Чертеж калитки
Крепление металлических опорных труб. Опоры заглубляются в землю по такой же технологии, которая была приведена выше.
Этапы работ:
- подготовка материалов: нижняя и верхняя часть труб рамы – 980 мм, боковые стойки – 1420 мм;
- дополнительно устанавливаются ребра жесткости;
- из заготовок нужно сварить раму 980х1500 мм;
- проконтролировать правильность сборки конструкции.
Чертеж дверцы
Крепеж металлических петель:
- саморезами следует зафиксировать одну часть петель на рамочной конструкции;
- приставить раму к несущим столбам, пометить места под крепеж навеса и петель;
- прихватить эти части сваркой;
- проверить правильность установки петель, установить калитку по уровню в проеме;
- варить нужно обычным сварочным швом;
- зачистить места сварки, покрасить каркас.
Схема металлического каркаса для изготовления своими руками
Облицовка сеткой из металла. Крепеж рабицы к профтрубе можно сделать следующими способами:
- крепление к каркасу с помощью сварки – через ячейки продеть металлический прут сечением 5 мм и точечно закрепить к раме;
- крепеж сетки металлическими либо пластмассовыми хомутами.
Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот
Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.
Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.
Конструкция ворот

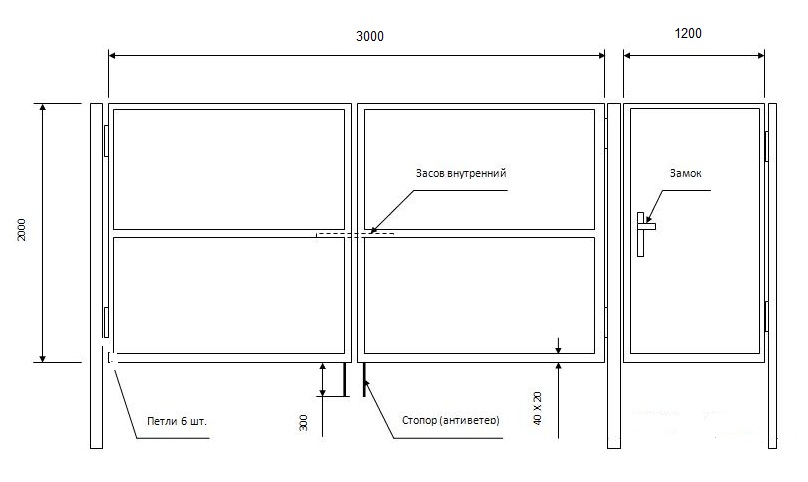

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.
Итак, ворота – это:
- две створки;
- две трубы для крепления створок;
- перекладина (в некоторых конструкциях);
- калитка (если есть);
- фиксаторы створок;
- поворотные петли;
- проушины под замок.
Створки
Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:
- крестообразными;
- горизонтальными;
- закрепленными наискосок.
Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.
Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.
Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление
В противном случае створки будет невозможно ровно установить в воротах.
Перекладина
Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.
Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.
Подготовка составных частей ворот
Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.
Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.
К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.
Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.
Материалы
Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.
Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.
Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.
Подготовка к началу работ
Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения
Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:
- изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
- определиться с размерами каркаса и составить чертежи;
- подобрать все необходимые материалы и инструменты.
Изучаем конструкции
Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.
Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.
В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).
Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.
Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.
Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).
Чертежи и размеры каркаса
Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.
Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.
В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.
Возможно выполнение калиток без перекладин (для упрощения задачи).
Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.
Выбор материалов и инструментов: советы мастерам
Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.
Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.
Стандартные схемы конструкции
Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.
Обязательные элементы калитки из трубы или другого вида металлического профиля:
- база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
- прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
- заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.
К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.
Ниже представлены типовые чертежи калитки из трубы.
С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован
С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)
Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте
С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот
Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:
- отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
- объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.
По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.
Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.
Подготовка к работе: не упуская из виду мелочей
- Скорость работ при самостоятельном исполнении во многом зависит от подготовительного этапа. На этой стадии составляется схема конструкции с нанесением габаритов, формы, крепления декоративных элементов, ручки, замка, петель, пр. Расчетные и пользовательские характеристики предусматривают общепринятый стандарт: ширина 100 см, высота 200 см. С этим размерами парусность конструкции не будет сказываться на физических характеристиках, как листа, так и металлического каркаса. Но если конкретная модель требует изменения стандарта в большую сторону, нужно придерживаться этих требований, усилив конструкцию калитки дополнительными элементами. При этом помните: точность разметки влияет на эксплуатационные свойства калитки.
- Опорами в самом простом доступном для начинающего строителя варианте могут служить профилированные трубы 60*60. Они фиксируются без фундамента, но в вырытых ямках должны прочно цементироваться бетоном.
- Понадобится равнополочный угол из металла 2,5-5,0 см, уголки, листы профилированного железа, крепеж (саморезы кровельные), петли, замок.
- Нужно иметь также грунтовочный состав по металлу, краску, цементно-песчаную смесь или готовый бетонный раствор.
- Самая простая модель калитки – рама, обшитая металлическим профилем с лицевой стороны. Можно усовершенствовать конструкцию, «упаковав» наполнение внутрь каркаса.
Обшивка
Если вы зашиваете калитку сеткой или прутками, их следует закрепить перед установкой на столбы. При укладке листа профнастила, крепить его следует после выполнения сварки. Профнастил закрепляют на саморезы, шляпки которых закрывают декоративными накладками.
Без качественной сварки калитка долго не простоит. Для надежности обязательно проверяйте заполнение шва металлом расплава.
Перед сваркой проверьте лишний раз правильность установки детали или конструкции в целом. Не торопитесь.
Перед обшивкой листами профнастила, обязательно обезжирьте все поверхности и пройдите сначала грунтовкой, а затем краской, сочетающейся с цветом декоративного покрытия калитки и забора.
Правильно и качественно выполнив все работы по сварке и монтажу калитки, вы получаете бесценный опыт изготовления рамных конструкций.
Врезка замка
Каждой входной калитке нужен замок. Выбор замков большой: от навесных до электронных. Но большинство замков врезные, они надежные, имеют много степеней защиты. При изготовлении рамы используют профильную трубу 40х20 мм, которая подходит для установки врезного замка.
Для удобства замок врезают, когда каркас еще не сварен и легко работать с заготовками. На 40 полочке, отступив от низа 90 см, делают разметку проема под замок с внутренней и внешней стороны.
Обустройство места под врезной замок
Для вырезания берут маленькую болгарку, устанавливают круг маленького диаметра, обычно это использованные круги. Разметку делают от центра профиля с запасом по 1 мм с каждой стороны.
Сначала делают продольные резы в профилированной трубе. Затем маленьким кругом делают небольшие поперечные надрезы с двух концов и посередине. Средний рез делают по диагонали, так легче прорезать планку. Затем посередине отверткой поддевают пластину. Зажимают край плоскогубцами и ломают по очереди две половины. Вырезают с двух сторон, внутри и снаружи. Подробно можно посмотреть на видео в конце статьи.
В собранном виде конструкция должна выглядеть представленным образом
Установка столбов, навеска калитки
Поскольку столб углубляется на треть своей длины, то глубина ямок для калитки высотой 200 см должна быть 65-70 см.
Необходимо учитывать и характер грунта. В глинистых грунтах промерзание приводит к вспучиванию, поэтому столбик желательно вкапывать поглубже.
Именно из-за опасности вспучивания специалисты не рекомендуют заливать ямку бетоном до самого верха. Заливку бетона лучше выполнять в нижней части ямки ниже уровня промерзания грунта. Верхнюю часть ямки после заливки и высыхания бетона засыпают песчано-гравийной смесью и утрамбовывают.
Установка опорного столба
На столб в закапываемой части необходимо наварить один или два коротких поперечных уголка. Затем закапываемая часть столба обрабатывается битумом. Вначале на дно ямки насыпают 5 см гравия, устанавливают по уровню столбик. Затем заливают 30-40 см раствора. После застывания яму досыпают песчано-гравийной смесью и утрамбовывают.
Желательно заполнить раствором полость столбов. Это увеличит несущую способность опор и защитит их внутреннюю полость от коррозии.
Затем к опорным стойкам приваривается верхняя и нижняя поперечная перемычка. Для нижней поперечины выкапывается траншея, которая потом бетонируется.
Приваривание петель – наиболее сложный в выполнении этап
Важно соблюсти соосность верхнего и нижнего навеса. Вначале к стойке рамы приваривают половины петель со штырями
Пластина петли проваривается по всему периметру. Затем рамку устанавливают в проем на подкладку и фиксируют при помощи деревянных клиньев или при помощи точечной сварки и пластин металла. На штыри надевают вторые половинки петель с шариком и прихватывают их к опорным стойкам. Клинья убирают и проверяют правильность хода створки. При необходимости положение половинок петель на стойках корректируют.
Конструкции створок
Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:
Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.
Конструкция ворот из металлопрофиля с укосинами
Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.
Конструкция ворот в верхней перекладиной и поперечными перемычками
При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.
Крестообразные перемычки на воротинах из металлопрофиля
Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.
Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.
Усиление створок пластинами из металла
Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.
Второй способ усиления створок ворот
Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).
Разные способы стыковки труб
Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.
На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

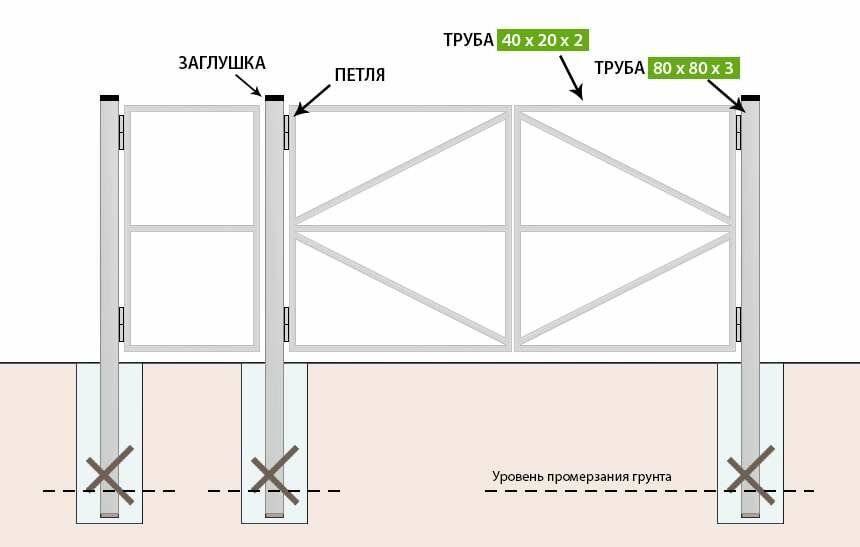

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.
Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм
Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно
Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.
Подготовительные работы
Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.
Схема основных элементов створки из профнастила для установки своими руками
Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.
Схема каркаса дверцы из профнастила
Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:
Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину
Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.
Схема структурных частей дверцы из профнастила
После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
