Подсчет количества кровельного материала
Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.
Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:
Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.
Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.
Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:
А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:
Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!
Видео описание
В следующем видео вы посмотрите анализ различных расчётных схем для висячих стропильных систем: Получается, что неравенство принимает вид H ≥ 15,6 см. Это значит, что ширина доски для стропильных ног должна быть более или равной 15,6 см. Если исходя из предложений на рынке пиломатериалов доступна доска с шириной 17,5 см, остаётся проверить, укладывается ли она в норматив «L/200»:
3,125 * Qr * (Lmax)³ / B * H³ ≤ 1.
Преобразуем правую часть неравенства: 3,125 * Qr * (Lmax)³ / B * H³ = 3,125 * 242 * (2,8)³ / 5 * (17,5)³ = 0,61. Так как 0,61 < 1, расчет стропильной ноги и подбор её размеров сделан верно.

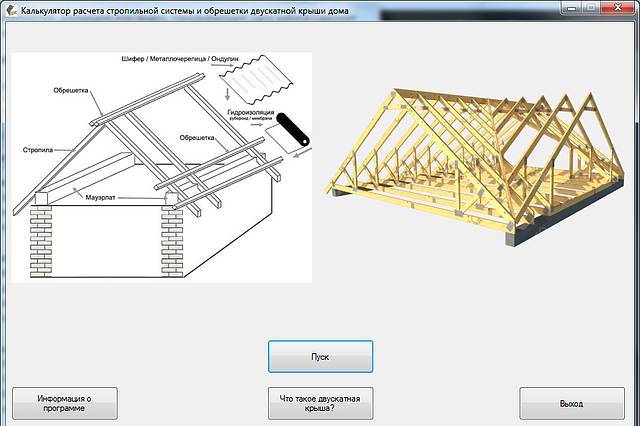

Для чего нужны такие программы
Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:
- Возможность рассчитать точное количество необходимого материала для кровли.
- Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
- Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
- Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
- Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.
Пример расчета кровли здания в специальной программе
- Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
- Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.
Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания
Что еще нужно учитывать
Тип крыши и используемой системы – это еще не все параметры, который потребуются для того, чтобы рассчитать длину стропил двухскатной крыши. Перед тем как все вычислить, нужно узнать еще много сведений, а именно:
- Параметры самого дома. В нашем случае самый важный параметр – это ширина строения. Расчет длины стропил в большей степени связан именно с этим значением. От ширины дома во многом зависит и высота расположения конька, и размер скатов;
- Высота расположения конька. Это еще один параметр, который напрямую влияет на расчет длины стропил. Высоту двухскатной крыши посчитать можно по специальной формуле. В ней учитывается ширина дома (а точенее половина этого значения) и угол наклона скатов. Но тут стоит учитывать и другие параметры. В первую очередь – это сколько свободного пространства вам необходимо иметь на чердаке. Также не стоит забывать и про внешний вид дома;
- Испытываемые нагрузки. Этот параметр в большей степени влияет на сечение стропил и на шаг их установки. Но и длину нужно выбирать такую, чтобы стропильная нога смогла выдержать нагрузку.
Кроме того, делая расчет длины стропил, следует узнать какие должны быть свесы. Без этого «дополнительного» элемента не обходится не одна крыша. Свесы играют роль защиты, которая предохраняет стены дома и его фундамент от размывания водой стекающей с кровли.
Они могут быть продолжением стропил или выполнены как самостоятельные элементы. В последнем случае к основной конструкции крепятся доски, носящие название «кобылки». По своей сути они являются удлинением стропил.
Какой длины выбрать свесы – это решать самим владельцам дома. Согласно существующим строительным нормативам этот параметр должен быть в пределах от 50 до 60 сантиметров. Меньше делать не стоит, в противном случае могут пострадать стены и фундамент. Иногда свесы делают более одного метра. В этом случае вдоль стены получается небольшой навес, который можно использовать для отдыха или хранения вещей.
Пояснения к результатам расчетов
Угол наклона боковых стропил
Так называется угол, под которым боковой скат и боковые стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы можете не только рассчитать количество материалов для данного угла, но и проверить, возможно ли построение боковых скатов под этим углом при помощи выбранных вами материалов.
Угол наклона коньковых стропил
Так называется угол, под которым верхний (пологий, коньковый) скат и висячие стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы cможете рассчитать количество материалов для выбранного угла и проверить, возможна ли установка коньковых скатов и стропил под этим углом из выбранных материалов.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов указанной длины. Определяет количество кровельного и подкровельного материала, требуемого для создания крыши.
Количество рулонов изоляционного материала
Объем требуемого рулонного подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузки на боковую и коньковую стропильную систему
Максимально возможные нагрузки, оказываемые на стропильную систему
Во внимание берется вес всего кровельного пирога, а также ветровые и снеговые нагрузки вашего региона
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с сечением не менее указанного здесь минимума. При расчёте учитываются материалы, параметры и предполагаемые нагрузки для климата вашего региона.
Количество рядов обрешётки
Точное количество рядов обрешетки, которое потребуется для установки выбранной кровли. Если вы хотите определить количество рядов для одного ската, то данное значение нужно разделить на два.
Равномерное расстояние между досками обрешетки
Чтобы обойтись без подрезки, а стало быть, без перерасхода труда и материалов, вам нужно выбрать именно это расстояние между досками обрешётки.
Дополнительная информация о результатах расчётов
Угол наклона крыши
Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.
Площадь поверхности крыши
Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.
Количество рулонов изоляционного материала
Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.
Нагрузка на стропильную систему
Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.
Минимальное сечение стропил / Вес стропил / Объем бруса
- В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
- Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
- В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.
Количество рядов обрешётки
Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.
Равномерное расстояние между досками обрешетки
Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.
Результат расчета кровли
После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил. В отличие от других сервисов мы подробно раскрываем каждый элемент сооружения и не обобщаем параметры, чтобы вы могли использовать наши результаты в качестве руководства к действию.
Чертежи крыши с размерами
Чертежи являются неотъемлемым элементом проектной документации любой конструкции, поскольку представляют собой некую «рабочую карту» для проведения монтажных работ. Многие профессионалы предпочитают делать план кровли своими руками в специализированных программах типа AutoCAD, ArchiCAD и др., однако для начинающего мастера самостоятельная разработка без должного опыта работы обычно заканчивается и не начавшись, либо заканчивается весьма плачевно. Нужно помнить, что любая случайная ошибка может привести к непредвиденным расходам и нарушению структуры всего сооружения.
Используя онлайн калькулятор кровли КАЛК.ПРО вы исключаете ошибки при расчетах, так как графика строится на основании реально введенных параметров, корректность которых можно перепроверить на интерактивной 3D-модели. В зависимости от конструкции крыши мы предоставляем разное количество чертежей – сложные системы описываются более детально. Например, при выполнении расчета громоздкой вальмовой крыши, комплект содержит 12 чертежей конструкции с подробным описанием стропильной системы (в разных проекциях), ее элементов, обрешетки, мест спилов и укладки кровельных материалов.
При создании калькулятора кровли, мы приложили все возможные усилия для того, чтобы последующий сбор конструкции и раскладка отдельных элементов, в частности, была максимально быстрой и комфортной.
3D-модель
Архитектурная визуализация позволяет наглядно оценить запланированную конструкцию в реальных пропорциях, убедится, что проект выполнен качественно и без ошибок. Тем не менее, пространственное моделирование — это кропотливый и технически сложный процесс, который невозможно выполнить без специальных навыков, а у профессиональных дизайнеров подобные услуги стоят достаточно больших денег.
Однако, выполняя расчет крыши у нас на сайте, вы БЕСПЛАТНО получаете адаптивную 3D-модель с точным соблюдением размерностей, с которой можно взаимодействовать и которую можно скачать в формате OBJ, чтобы в дальнейшем загрузить ее в свое программное обеспечение для редактирования.
