Калькулятор расчета длины нарожников вальмовой или шатровой крыши

Измерение и вычисление сечения стропил

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши

Так, если та не превышает 60 м2, то нужны желоба диаметром 125 мм, а если больше, чем 60 м2, тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

  • Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
  • Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
  • Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
  • Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
  • Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а2+b2=с2. Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Как вычислить высоту конька?

Высоту конька вычисляют по чертежу поперечного сечения кровли. Разрез представляет собой равнобедренный треугольник, где стороны – стропила, а основание — пролёт между несущими стенами.

При расчёте на чертеже в центре основания будет находиться торец центрального ригеля, а на вершине треугольника – торец конькового прогона.

Высота конька будет вычисляться, как высота данного треугольника. Зная наклон, параметр определяют как произведение длины стропильной ноги на синус угла между балкой перекрытия и стропилом.

Алгоритм расчёта высоты конькового прогона можно выразить следующей формулой:

Определить тангенс можно с помощью специальной таблицы Брадиса.

Конструктивные особенности

Стропильная система вальмовой кровли представляет собой 4-х скатную конструкцию из основных и усиливающих элементов. В классическом исполнении она имеет два основных ската трапециевидной формы и две торцевых вальмы в виде треугольников.


Полувальмовая крыша Существуют разновидности — полувальмовая, вальмово-фронтонная и шатровая. Их стропильные системы выстраиваются на основе базовой схемы, о которой пойдет речь дальше.

К несущему каркасу крепится обрешетка, служащая основанием для защитно-декоративного покрытия. В теплых кровлях в состав кровельного пирога вводится утеплитель, гидро- и пароизоляция.

Как правило, вальмовая крыша устанавливается на балочную «паутину». Она увеличивает жесткость конструкции и является одновременно перекрытием верхнего этажа.

Основные элементы каркаса

Чтобы провести расчет, необходимо точно определить положение каждого элемента системы и принцип его работы:

  • Мауэрлат — горизонтальный мощный брус для опирания стропил. Он расположен по всему периметру дома и внутренним несущим стенам. Передает нагрузку на опоры. Его жестко крепят с отступом от внешней плоскости стен.
  • Коньковый прогон — балка, расположенная в самой верхней точке крыши. На нее опираются стропила скатов. Придает устойчивость системе.
  • Центральные основные стропила — наклонные несущие элементы кровли, воспринимают нагрузку от веса кровли и погодных явлений. Связывают концы конька и мауэрлат на боковых стенах.
  • Центральные вальмовые стропила — соединяют коньковый прогон и мауэрлат на торцевых стенах.
  • Диагональные стропила — опираются верхним концом на конек, а нижним — на углы дома. Их еще называют угловые, накосные или ендовые. В классических крышах их 4.
  • Промежуточные стропила — расположены между центральными с одинаковым шагом.
  • Укороченные стропила, нарожники — опираются на диагональные стропильные ноги и мауэрлат. Их длина уменьшается по мере приближения к углу здания.

Усиливающие элементы

Основные составляющие несущего каркаса усиливаются жесткими связями. Они скрепляют элементы воедино, перераспределяют усилия в стропильной системе.

Это:

  • Стойки — подпирают коньковый прогон. Устанавливаются вертикально на лежень или балочную систему.
  • Ригели, затяжки — могут располагаться в нижнем поясе в виде «балочной паутины» или связывать стропила по верху. В последнем случае используются как перекрытие для чердачного помещения и подшивки потолка.
  • Укосы, раскосы — применяются при длине стропил более 4,5 м для увеличения жесткости и снижения прогибов. За счет перераспределения усилий позволяют уменьшить сечение основных несущих элементов.
  • Шпренгель — диагональная балка, расположенная в углах строения.

  • Предназначена для опирания стоек для накосных стропил.
  • Кобылки — элементы, удлиняющие стропильные ноги при их недостаточной длине. Устанавливаются для организации карнизного свеса, имеют меньшее сечение, чем стропильные ноги.
  • Ветровая доска — крепится внутри системы и служит для сопротивления деформациям от сильных порывов ветра.

Жесткий элемент из 2 стропил, ригеля, стойки и подкосов называется фермой. При монтаже такие конструкции устанавливаются на мауэрлат и скрепляются между собой прогонами.

https://youtube.com/watch?v=VrdvARqPADc

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

Пример расчета для металлочерепицы:

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Порядок возведения каркаса крыши

Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов

Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.

Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм2. Для устойчивости столб фиксируют временными укосинами.

Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.

Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.

Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.

Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.

На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.

Площадь вальмовой, полувальмовой и шатровой крыши

Вальмовая крыша имеет более сложную геометрию скатов, поэтому расчет ее площади займет больше времени. Но, если внимательно произвести все измерения, то расчет не будет сложным.

Вальмовая крыша состоит из четырех скатов. Представьте каждый из этих скатов как отдельную геометрическую фигуру. Теперь останется измерить и посчитать площадь каждой из этих четырех фигур.

Обратите внимание

Чаще всего противоположные скаты вальмовой крыши абсолютно одинаковые, поэтому можно произвести расчет только двух скатов, а затем умножить полученную площадь на два. Вальмовая крыша содержит в себе две трапеции и 2 треугольника, которые, как правило, являются равносторонними. В этом случае противоположные скаты равны между собой.

Далее делаем расчет площади каждой фигуры. Выше приведены формулы для расчета площади трапеции (S= (a+ b)*h/2) и равностороннего треугольника (S= (a* b)/2).

Для симметричной крыши не забудьте упростить расчет, посчитав площади только двух скатов и удвоив результат.

Таким образом, внимательно следуя инструкциям, расчет площади вальмовой крыши не будет сложным.

Не стоит пугаться, если у вас полувальмовая крыша. От вальмовой она отличается только тем, что помимо равностороннего треугольника, трапеции, вам придется измерить размеры прямоугольника. Обычно треугольные части полувальмовой крыши меньше, чем вальмовой.

Скаты шатровой крыши состоят из четырех равносторонних треугольников. Подсчет ее площади будет точно таким же, как и подсчет площади вальмовой крыши. Разница только в том, что все фигуры являются треугольниками. А подсчет площади треугольника приведен в начале этой статьи. Вычисляйте только площадь одного треугольника, а результат умножьте на четыре.

Как посчитать стропильную систему и пропорции конструкции?

Для расчёта стропильной системы 4-х скатной крыши специалисты рекомендуют подобрать прототип проекта (его можно взять в Интернете) близкий по своим параметрам строящемуся дому.

В результате расчёта определяются пропорции скатов. Они могут изменяться с увеличением высоты конька. Чтобы рассчитать стропильную систему, нужно вычислить следующие параметры:

  • Размер прогона для вальмовых конструкций. Определяется в зависимости от площади дома. Универсальная формула — это длина за минусом ширины. Середина конькового бруса расположена над диагональным пересечением основания. Линия прогона идет параллельно фронтальным стенам.
  • Высота конька. Находится путем умножения половины длины торцевых стен строения на тангенс и угол скатов — H=b*tga.
  • Размер промежуточных и центральных стропил ската. Нужно просчитать по формуле Lцтр.стр.ската = √( Н² + b²).

Длина центрального стропила вальмы. Исчисляется по формуле √( Н² + b²). Но если выбирается нестандартный размер конька, величина b – это половина разницы длины прогона и дома.

Размер диагональных стропил. Здесь подойдет формула: L.дгн.стр. = √ (Lцтр.стр.вальм² + b²).

Длина нарожников. Для вычисления используется свойство подобных треугольников. При равных углах выполняется пропорция длин в соотношении с остальными элементами фигуры: D=3/4C — L нар = Lцтр.стр.вальм х 3/4.

Шаг стропил. Шаг стропил зависит от нескольких факторов:

  1. качество древесины, размер сечения — чем меньшую нагрузку способен выдержать материал, тем меньший шаг нужно использовать;

вид используемого теплоизоляционного материала — определяются в зависимости от удобства монтажа (60-120 см);

вид используемого кровельного материала, вес и геометрия — чем больше масса материала, тем меньше шаг; также учитываются габариты листа.

Минимально возможный шаг между фермами составляет 60 см и максимум 2м.

Свесы. Размер зависит от индивидуальных предпочтений и высотности постройки. Например, минимальные габариты для одноэтажного проекта составляет 500 мм. Главная задача – это защита стены от атмосферных осадков.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

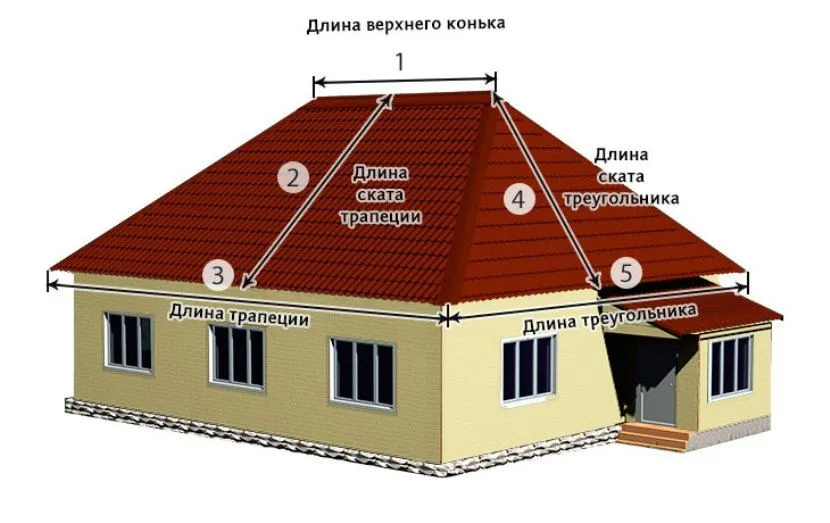

При расчете применяются данные длины скатов, стен и верхнего конька Источник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции
  • Обтекаемостью покрытия
  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов
  • Сложность проведения расчетов
  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.⁠

Вальмовая крыша имеет четыре ската –  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Как рассчитать

В России во все времена предпочитали создавать двухскатные крыши с фронтонами.Такие кровли появились сравнительно недавно. В вальмовой крыше лежит стройная конструкция из элементов, которые тщательно замеряются:

  1. Балки;
  2. Стропила.

Искомое суммарное значение перемножается на коэффициент, который коррелируется с максимальными показателями. На мауэрлате прочерчивают осевую линию (в центральной части). По брусу размечают еще одну линию, где будут располагаться стропила.

Муэрлат выделен коричневым цветом

Берется шаг 60 см, устанавливаются метки для второстепенных конструкций. Затем просчитывается длина от угла до центральной части. С другого конца кровли значения должны также совпадать. Крестообразные кровли считаются по такому же принципу, по аналогии с двускатными. Многое зависит от конфигурации скатов (треугольник или трапеция).

При монтаже важно равномерно распределить нагрузку. Учитываются при этом элементы:

  1. Вес материала кровли.
  2. Величина всей площади.
  3. Угол наклона.
  4. Элементы крепежа
  5. Шаг стропил.
  6. Показатель прочности древесины.
  7. Толщина досок и бруса.
  8. Сорт дерева и пропитка бактерицидными составами.

По конструкции вальмовая крыша – это, по сути, соединение двух треугольников и трапеций. Полувальмовая крыша выделяется элементами, которые не прикрепляются к карнизу. Таким образом, создается ломанная линия непосредственно с фронтоном.

Такие крыши создавать сложнее, и стоят они дороже. Обычно их устанавливают, если «коробка» дома имеет почти квадратную конфигурацию. Расчет вальмовой крыши в этом случае прост, так как все стороны имеют приблизительно одинаковые значения.

Сложнее вычисления при создании конфигураций:

  1. Г-образной.
  2. Т-образной.

Такие конструкции обычно можно встретить в домовладениях, где есть мансарды.

Если наблюдается значительная ветровая нагрузка, то уклон делается не более 32°. В расчёт принимается возможность перемещения по чердаку, расположение коммуникаций и т.п.

Расчет высоты вальмовой крыши делается по следующей формуле:

Устройство системы вентиляции четырехскатной крыши

Если планируется жилой вариант крыши с мансардой, то для нее требуется утепление с включением отопления, а также устройство системы вентиляции. Слуховые окна позволяют проветривать пространство под кровлей. Если правильно установлено утепление, то усложняется естественная воздушная вентиляция. В помещение повышается влажность, становится душно. Решить эту проблему можно путем монтажа дополнительных элементов.

Потребуются следующие элементы для наладки принудительной вентиляции:

  • Точечные аэраторы. Их размещают на крышах домов мансардного типа с плоской, односкатной или шатровой конфигурацией, в которых отсутствует коньковое соединение. Точечные аэраторы позволяют кровельному покрытию «дышать». Вместе с ним, они не дают скапливаться конденсату и влаге, которые ухудшают свойства утеплителя. Предпочтительнее всего устанавливать 1 аэратор на 20 квадратных метров пространства.
  • Коньковые аэраторы. Они размещаются вдоль конькового соединения. Коньковые аэраторы выводят нагретый воздух из помещения мансарды.
  • Карнизные продухи. Они предназначены для забора свежего воздуха. Продухи размещаются под свесом кровли при монтаже двухскатной мансардной крыши.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Для двускатной крыши

Главной ошибкой расчета кровли является тот факт, что количество материала равно ее размерам ее площади. Отнюдь. Рассмотрим пример крыши, у которой два ската. Такая крыша и ее стропильная система достаточно проста. Таким образом, начальные параметры:

Длина скатов – 5 м (погонных);

Длина конька – 8,5 м (погонных);

Значит, площадь будет равна 5*8,5*2 = 85 кв.м. Дальше в расчет будет браться длина и ширина металлопроката.

Эти данные находятся в зависимости от типа профиля.

Профиль с одной волной имеет размеры: длина – 0,35 м, ширина – 1,1 м.

С тремя волнами – 1,05 и 1,1 м, с шестью волнами – 2,1 и 1,1 м, с десятью – 3,5 и 1,1 м.

Расчет числа листов, необходимых для ширины скатов, будет таков: 8,5 м /1,1 м и 8,5 м – длина конька, а 1,1 м – ширина профиля с одной волной.

0,35*14,29=1,42. Полученную цифру умножают на два, потому что у крыши два ската.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.


При расчете применяются данные длины скатов, стен и верхнего конька Источник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции
  • Обтекаемостью покрытия
  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов
  • Сложность проведения расчетов
  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
