Калькулятор расчета длины стропильных ног

Стропила

Расчет стропильной системы мансардной крыши – один из основных этапов проектирования. По его результатам определяется необходимый расход пиломатериала. С помощью нашего калькулятора вы легко посчитаете длину и число стропильных элементов.

Длина

Длина опорных деталей для монтажа кровли – необходимая при проектировании величина, определяющая размерные характеристики конструкции и расход пиломатериала.

В соответствующие поля калькулятора введите исходные данные, в том числе боковой свес, значения высот подъемов и ширину мансардной комнаты. По результатам вычислений программа сразу выдаст точный результат в метрах.

Калькулятор рассчитает длину коньковых и боковых стропил.

Количество

Число необходимых стропильных элементов является еще одним ключевым расчетным критерием. Без него невозможно определить необходимый для закупки объем пиломатериала. Главными исходными параметрами будут шаг установки и длина основания.

Отдельно проводится вычисление количества стропил:

• коньковых — для верхнего более пологого ската;
• боковых — для более крутого нижнего ската.

По итогу вычислений калькулятор выдает точное число необходимых несущих элементов стропильной системы.

Делаем вычисления

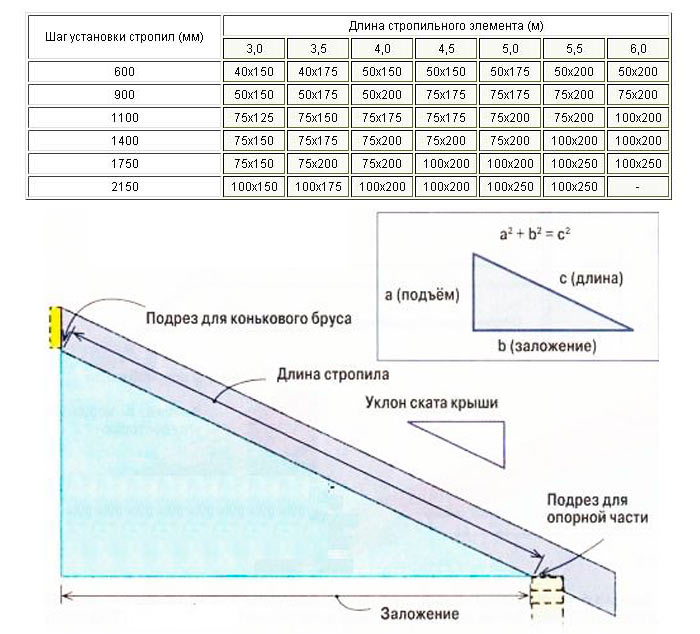

А как рассчитывается длина стропил? Если крыша имеет симметричную форму, то посчитать этот параметр не сложно. Для этого используется формула теоремы Пифагора, а именно: С равно корень квадратный из А в квадрате плюс В в квадрате, где:

• С – это искомая длина стропила;
• А – это высота, на которой расположен конек (от основания крыши);
• В – это половина ширины дома.

При этом с помощью этой формулы можно рассчитать дину стропил только до мауэрлата. Здесь не учитывается длина свесов. Если они будут являться продолжением стропил, то к рассчитанному параметру нужно прибавить их длину.

А как сделать расчет, если крыша будет ассиметричной? В этом случае скаты будут разными. Но и тут можно воспользоваться теоремой Пифагора. Рассчитать стропила на крышу можно по той же формуле, только вначале выяснить значение параметра «В» (в первом случае он равен половины ширины дома). Если крыша асимметричная, то еще на стадии ее проектирования вы высчитаете, на каком расстоянии от стен будет расположен конек. Именно это значение и берется в качестве параметра «В». В результате расчета вы получите длину каждой из стропильных ног (на левый и правый скат). Как видно и здесь проблем с вычислениями нет.

Немного сложнее рассчитать стропила для ломаной крыши. Но и тут можно воспользоваться все той же формулой. Только в этом случае расчет будет включать больше вычислений:

1. Чтобы рассчитать длину стропил нижнего яруса, нужно высчитать расстояние от стены, на котором будет установлена стойка, удерживающая прогон (она верхней частью находится на месте излома крыши).
2. Далее, вычисленное в первом действии значение берем за параметр «В» в ранее рассматриваемой формуле. В качестве «А» используем высоту самой стойки. В результате расчета получаем длину стропил нижнего яруса.
3. После этого можно рассчитать параметры коньковых стропил (верхний ярус). Здесь в качестве параметра «В» берется половина длины верхней затяжки, которая соединяет места перелома ската. Параметр «А» равен высоте бабки, которая поддерживает конек крыши. Расчет ведется по той же формуле Пифагора

Существует и другой способ как рассчитать стропила. В этом случае используется угол наклона ската. Эта формула немного сложнее предыдущей. Длина стропил (для двухскатной симметричной крыши) будет равна сумме 0,5 и высота от основания крыши до конька разделенной на косинус угла наклона ската.

Видео по теме:

https://youtube.com/watch?v=VrdvARqPADc

Каким бы способом не был бы произведен расчет, главное сделать его правильно и точно. От этого будет зависеть прочность всей стропильной системы. Если рассчитать длину стропил до целого числа не получается, то лучше делать округление в большую сторону. Лучше немного отпилить лишнее при проведении самого монтажа.

Стропильная система и пропорции кровли

Данный этап начинается с определения высоты конька и «полезной зоны». При работе с ломаными конструкциями стоит ориентироваться на следующую схему и придерживаться уклонов в 30 и 60° для верхних и нижних скатов, соответственно:

Использование этих пропорций позволяет избежать проблемы громоздкости (особенно ощутимой при возведении вальмовых или ломанных крыш), повышать высоту потолков более 3,1 м и менее 2,5 не рекомендуется.

Подобрать пропорции треугольных крыш сложнее, большинство специалистов рекомендуют заложить их с уклоном в 45° и проверить достаточность полезной площади, высоту потолков и конька. При необходимости стропильная система кровли выносится за пределы стен. Больше о возведении стропильной системы мансардной крыши читайте тут.

После выбора типа стропильной системы последовательно:

• Рассчитывается весовая нагрузка (общая и на 1 м²).
• Вычисляются основные геометрические параметры крыши (длина, ширина и площадь скатов, высота конька и других вертикальных опор, параметры свеса) и толщина утепляющей прослойки. Последняя обосновывается теплотехническим расчетом исходя из климатических условий в регионе и характеристик выбранного утеплителя.
• С помощью калькуляторов или вручную составляется ориентировочный эскиз каркаса крыши.
• Выбирается и проверяется на соответствие нагрузкам сечение мауэрлата, лежня, вертикальных опор, размеры, шаг и способ крепления рядовых и диагональных стропил.
• С учетом габаритов и веса крыши подбираются укрепляющие элементы (в случае мансардной кровли – по возможности размещаемым в углах и других «глухих» зонах).
• Составляется уточненный план крыши, учитываемый при расчете материалов и сметы.

Почему наши инструменты лучше?

Тесное сотрудничество с производителями крышВысочайшая детализация чертежей и 3D-моделиИтоговый отчет с перечнем необходимых материаловГотовая смета для изготовления конструкции подрядчикомТехническая поддержка помогает при работе с калькуляторомПоложительные отзывы и большое количество реализованных проектов

Рассчитать кровлю можно на любом сайте и это факт, но вы должны осознавать, что в отличие от других ресурсов, наш проект имеет долгую историю, положительные отзывы, оперативную техническую поддержку и регулярно обновляет алгоритмы работы, исключая возникновение ошибок. Обратная связь с пользователями налажена и работает безупречно, любой посетитель может задать вопрос, а КАЛК.ПРО постарается на него ответить.

Помимо этого, мы хотели бы выделить следующее:

• Функциональность конструктора. Наши инструменты предоставляют широкие возможности для проектирования конструкции – вы можете настроить характеристики любого элемента, а в случае ввода недопустимых значений программа остановит расчет и укажет, в каком поле была совершена ошибка.
• Сотрудничество с профессионалами. Сервис КАЛК.ПРО активно сотрудничает с производителями и проектировщиками кровельных систем, поэтому только у нас вы можете найти такую детализированную проработку отдельных узловых соединений.
• Готовая смета. По завершению расчета пользовать получает не только стандартный отчет с параметрами конструктивных элементов и набором чертежей, но и подробную смету с количеством необходимых материалов для изготовления.
• Графика. Главным преимуществом нашего сервиса, является качественная детализированная графика, которая максимально приближена к нормативам технической документации. Также мы бесплатно предоставляем интерактивную 3D-модель, с помощью которой можно оценить преимущества/недостатки выбранной конструкции.
• Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
• Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета крыши или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Особенности установки стропил под покрытие из керамической черепицы

Стропильная конструкция под укладку керамической черепицы обладает своей спецификой главным образом по причине того, что изготовлена керамическая черепица из глины – достаточно тяжелого кровельного материала, чей вес в 10 раз превышает вес металлочерепицы.

Отсюда следует, что нагрузка на несущую конструкцию составляет приблизительно 40-60кг на каждый квадратный метр кровли.

Поэтому стропила под данную каркасную систему должны подбираться из сухой древесины влажностью не выше 15%. В качестве стропил используют брус 50*150 мм сечением (для большей надежности лучше выбрать 60*180 мм).

Шаг стропильных ног при этом должен колебаться в пределах 80 – 130 см, причем, чем круче уклон кровли, тем больше будет шаг стропил.

При величине угла наклона в 15 градусов расстояние от одного стропила до другого составит 800 мм, если же угол равен 75 градусам – шаг будет равняться 1300 мм.

Кроме того, рассчитывая расстояние между стропилами, необходимо учесть также длину стропил. Максимальная длина стропил потребует устройства минимального расстояния между ними, тогда как при коротких стропилах шаг между ними может быть большим.

Еще одной особенностью устройства керамической кровли является шаг обрешетки, с которым она набивается на стропила. Размер шага зависит от типа выбранной черепицы и, кроме того, он должен обеспечивать возможность расположения на скате целого числа рядов.

Чтобы рассчитать шаг обрешетки под керамическую кровлю, необходимо от общей длины ската вычесть длину ее нижнего шага и расстояние от нижнего края последнего бруска обрешетки, после чего разделить полученный результат на предполагаемый шаг обрешетки.

Самым простым методом расчета орудуют исходя из того, что основная масса видов черепицы обладает длиной в 400 мм, при этом нахлест при ее укладке составляет около 55-90 мм.

Соответственно, шаг обрешетки в данном случае будет равняться длине черепицы за вычетом величины нахлеста, другими словами шаг будет варьироваться в пределах 310-345 мм.

Для крыш с несколькими скатами число черепичных рядов и шаг обрешетки необходимо рассчитывать по отдельности для каждого шага.

Разметка рядов наносится при помощи шнура, который закрепляется на контробрешетке, располагаемой с противоположных сторон ската крыши.

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Как вычислить длину стропил двускатной крыши

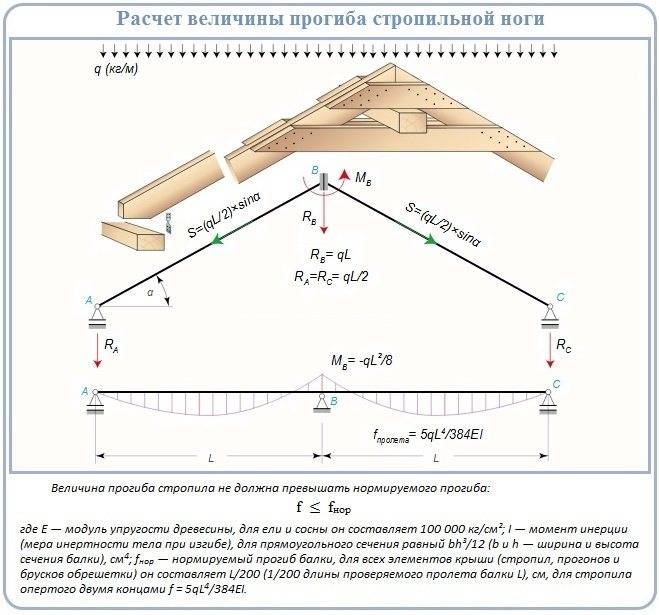

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (L_дд+2×L_фс) × (L_c+L_кс), где:

• L_дд – длина стены;
• L_фс – длина свеса фронтона;
• L_c – длина стропильного бруса;
• L_кс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Виды уклонов

В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Ширина основания (W)

Высота конька (H)

Длина стропил (L)

Угол: 59градусов

От чего зависит?

Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам. Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.

Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.

Полезная площадь мансарды в зависимости от угла наклона кровли

При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.

Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.

Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.

Пример расчетов

Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м 2 кровельного пирога складываются и умножаются на 1,1. Для расчетов требуется знать толщину обрешетки и утеплителя

Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2. В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2. Итак, получается 10+15+3х1,1=30,8 кг

Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2. В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2. Итак, получается 10+15+3х1,1=30,8 кг.

Чтобы правильно рассчитать требуемый градус для требуемой системы, нужно научиться пользоваться математической таблицей Брадиса, в которой дана зависимость угла наклона от используемого материала для строительства конструкции.

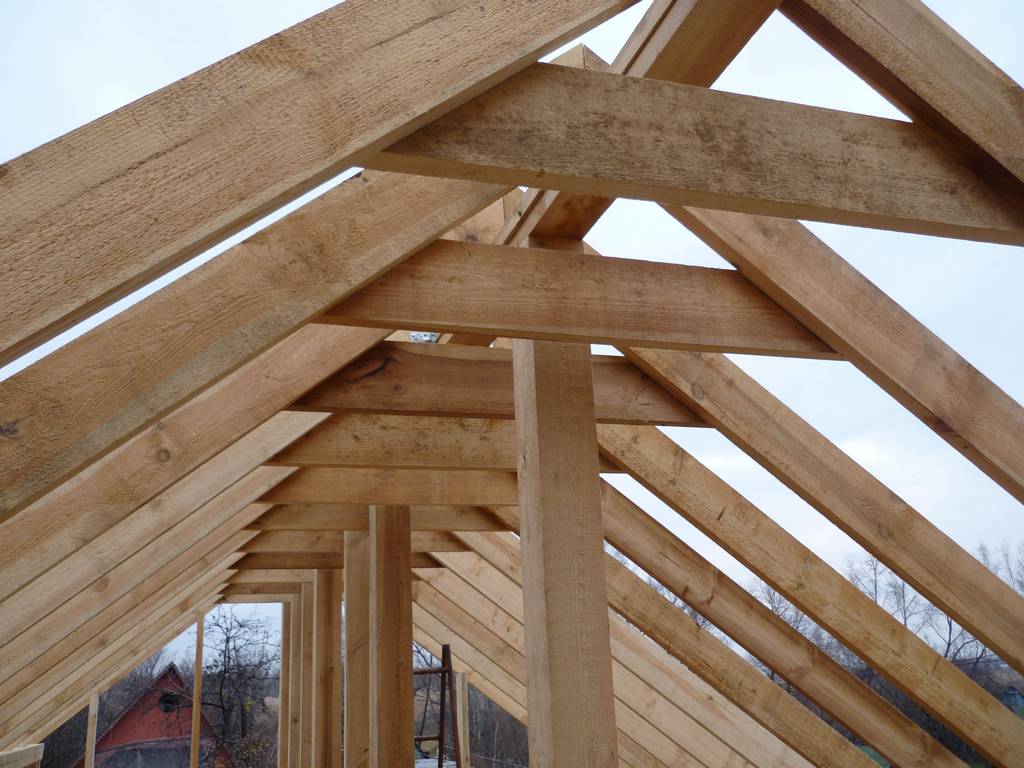

Расчёт нагрузки на стропильную систему двускатной кровли

Стропильная система испытывает определённые нагрузки, которые можно разделить на два вида.

1. Постоянные нагрузки, действующие независимо от любых других факторов. Их величина определяется конструкцией кровельного пирога и состоит из веса гидроизолирующих и парозащитных плёнок, утеплителя, доборных элементов, крепежа и любых других элементов кровельного покрытия, включая финишное. На практике средний вес всех составляющих кровли дома составляет порядка 40–45 кг/м2. Более точно эту величину можно вычислить, просуммировав значения удельной нагрузки каждого используемого материала, которые можно взять из справочных таблиц. Рассчитывая вес кровли, рекомендуется заложить запас прочности величиной в 10%.
2. Переменные нагрузки. К таковым относятся воздействия ветра и снега в зависимости от их интенсивности. По сути, кровля дома представляет собой парус, воспринимающие нагрузку от ветра. Сила непосредственного воздействия на кровлю по нормали зависит от угла наклона ската — чем он меньше, тем ниже нагрузка. Одновременно на подветренном скате возникают завихрения, и появляется нагрузка на крышу с обратным вектором воздействия. При ураганных ветрах усилие на отрыв может достигать 630 кг/м2. К переменным нагрузкам относятся и снеговые воздействия. Нужно заметить, что они также имеют чётко выраженные региональные показатели.

Очевидно, что тщательный расчёт нагрузок от снега и ветра с учётом местных климатических условий жизненно необходим при выборе конструкции и материалов кровли. Эти нагрузки можно определить по карте, составленной на основании СНиП 2.01.07–85.

По карте можно определить величину ветровой и снеговой нагрузки в регионе строительства

Отмеченные на картах значения снеговой и ветровой нагрузки для каждого района называются нормативным. Для того чтобы получить расчётную снеговую нагрузку, нормативную величину нужно умножить на специальный коэффициент, который учитывает угол наклона крыши. Этот коэффициент равен:

• 1 при уклоне менее 25o;
• 0,7 при угле наклона от 25 до 60o;
• 0 для более крутых скатов.

Расчётная ветровая нагрузка определяется умножением нормативного значения на коэффициент, учитывающий высоту здания и тип местности, в которой ведётся строительство.

Высота здания, м
Зона	5	5–10	10–20
А (побережья водоёмов и другие открытые участки, территории без лесных массивов (степи, тундра и пр.)	0,75	1	1,25
B (участки с лесом, городскими домами и другими препятствиями для ветра (в том числе рельефными складками) высотой от 10 м)	0,5	0,65	0,85
C (плотно застроенный городской массив, в котором средняя высота зданий составляет 25 м)	0,4	0,4	0,55

Удельную нагрузку наиболее популярных кровельных материалов можно взять из следующей таблицы.

Таблица: весовые показатели некоторых материалов для крыши

Наименование кровельного материала	Масса 1 м2, кг
Пролимерно-битумная мягкая черепица	7–8
Рулонно-битумные полимерные кровли	4–8
Металлочерепица	4–6
Ондулин	3–4
Лист профилированный, фальцевая кровля	4–6
Черепица цементно-песчаная	40–50
Черепица керамическая	35–40
Шифер	10–14
Сланцевые материалы	40–50
Медные листовые материалы	8

Советуем изучить — Спальня в стиле прованс: особенности оформления, цвета, декор, мебель, текстиль

Учитывать особенности воздействия разных видов нагрузок можно только в совокупности, поэтому расчёты подобного характера нужно доверить опытному специалисту.
