Калькулятор расчета количества основной арматуры для плитного фундамента

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

В параметрах:

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м². Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки  принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Хорошая реклама

Расчет монолитного фундамента

От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.

Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.

Переменные нагрузки несколько сложнее рассчитать, так как – это те погодные и климатические условия, которые преобладают на территории возведенного здания.

Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.

Важно! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта

Далее производится расчет арматурного сечения. Для

монолитной плиты

 выбирается например диаметр стержней свыше 10 мм

При этом важно помнить о степени нагрузки на грунт

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

  • Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
  • Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Плитное основание

В этом случае необходимо учитывать два важных параметра:

  • класс сооружения;
  • разновидность грунта.

Сколько арматуры на 1 м3 бетона в этом случае? Если на фундаменте будет располагаться относительно легкая конструкция дома из дерева и вероятность вспучивания почвы на низком уровне, то можно использовать прутья средней толщины – порядка 10 мм в диаметре. В итоге можно сэкономить внушительную сумму.

В то же время в случае, когда вероятность вспучивания грунта высокая или планируется возводить дом из кирпича или это будет панельная постройка (нагрузка существенно увеличивается), тогда для конструкции фундамента потребуется арматура не менее 14-16 мм в диаметре.

Арматура

Арматурный каркас обеспечивает прочность железобетонной конструкции и ее устойчивость к нагрузкам на растяжение. Характеристики используемых армирующих элементов определяются по результатам вычислений в проекте. Их взаимное расположение и геометрические параметры каркаса определяются по составляемой карте армирования. Кроме этого, нужно провести расчет арматуры для монолитного плитного фундамента, чтобы закупить нужное количество металлоизделий. Сделать это поможет наш онлайн-калькулятор.

Результат выдается в длине по следующим видам арматуры:

Для проведения вычислений, помимо общих размеров основания, потребуются исходные размеры ячейки и количество рядов армирующих элементов.

Нормы и стандарты

Стандартные нормы расхода арматуры рассчитаны под разные случаи. Архитекторам необходимо учесть все тонкости, которые были приведены выше. Ко всему прочему необходимо принимать к сведению и характеристики самой бетонной смеси:

  • сколько примесей содержится;
  • состав добавок;
  • свойства компонентов.

У зданий, которые отличаются между собой конструкционными особенностями и назначением, есть свои требования касательно показателей прочности. И не последнюю роль здесь играет количество используемых металлических стержней.

Что касается расчета, сколько тонн арматуры в 1 м3 бетона требуется, то это можно определить с помощью следующих нормативов:

  • Государственные элементные сметные нормы или ГЭСН.
  • Федеральные единичные расценки или ФЕР.
  • Государственные стандарты или ГОСТ.

Согласно нормам ГЭСН на каждый кубический метр бетона должно приходиться не менее 200 кг арматуры или одна тонна на 5 м3.

Регламенты ФЕР основываются на показаниях ГЭСН, а поэтому требования у этих стандартов схожие. Однако федеральные расценки немного мягче – количество арматуры на 1 кубометр может находиться в пределах 187 кг. В то же время это относится непосредственно к железобетонным плитам высотой не больше 2 метров и глубиной в 1 м.

Однако для получения максимально точных расчетов следует пользоваться ГОСТами 5781-82 и 10884-94. В них содержится все необходимые сведения касательно стержневой и термомеханически упрочненной арматуры для ЖБК.

Что учесть при расчете

  1. Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
  2. Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
  3. Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
  4. Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.
  5. При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
  6. Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Характеристики учитываемы при расчете плитного основания

При внесении исходных данных в калькулятор плиты перекрытия пользователь помимо линейных размеров должен заранее правильно подобрать такие характеристики будущей железобетонной плиты, как толщина и глубина заложения.

Толщина фундамента

Толщина плиты фундамента колеблется от 15 до 30-50 см. и зависит от таких факторов как:

Вес конструкции – легкие деревянные дома, постройки из пенобетона целесообразно возводить на плитах толщиной 15 см. Тяжелые кирпичные здания, дома, имеющие два и более этажей, возводят на железобетонных плитах толщиной не менее 30 см.


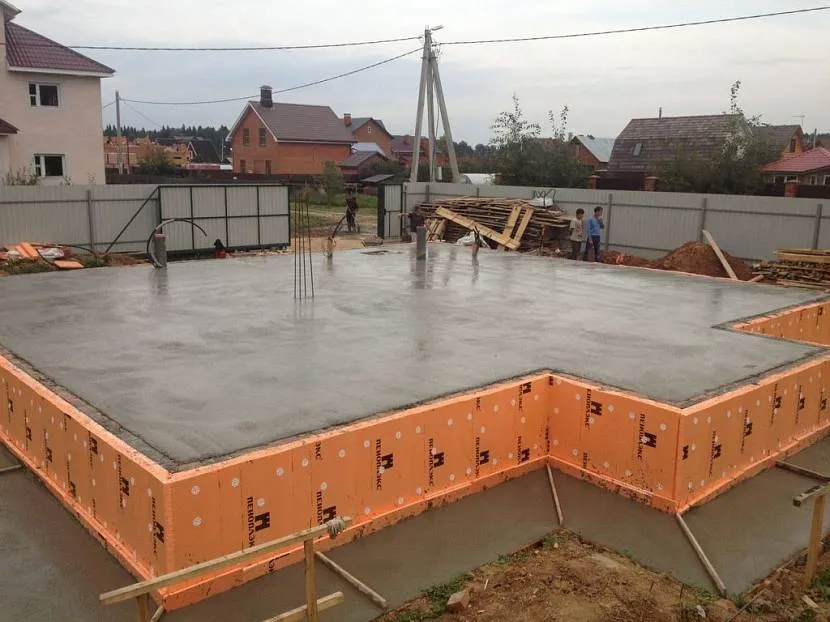

Для массивного дома нужен мощный фундаментИсточник innovus.biz

Свойства грунта – для не пучинистых осадочных (крупнозернистые пески) и твердых скальных грунтов достаточно плиты толщиной 20 см. При возведении же постройки на подверженных зимнему вспучиванию подвижных грунтах (пылеватые пески, глины, супеси) плита должна иметь толщину не менее 30 см.

Глубина заложения

Эта характеристика монолитной фундаментной плиты, отражает заглубление последней, относительно уровня почвы. Различают монолитные фундаменты мелкого и глубокого заложения. Первые располагаются полностью над поверхностью почвы, опираясь на песчаную подушку, вторые – ниже уровня промерзания грунта.

Зависит от таких факторов как:

  • Вес конструкции – для тяжелых кирпичных домов используют заглубленные монолитные основания, в то время как для более легких – плитные фундаменты мелкозаглубленные.
  • Глубина промерзания грунта и уровня грунтовых вод – если подземные воды залегают близко к поверхности и грунт подвержен вспучиванию, используют плитные основания глубокого заложения, заливаемые ниже отметки промерзания. При глубоком же залегании грунтовых вод заливают мелкозаглубленные монолитные железобетонные плиты.

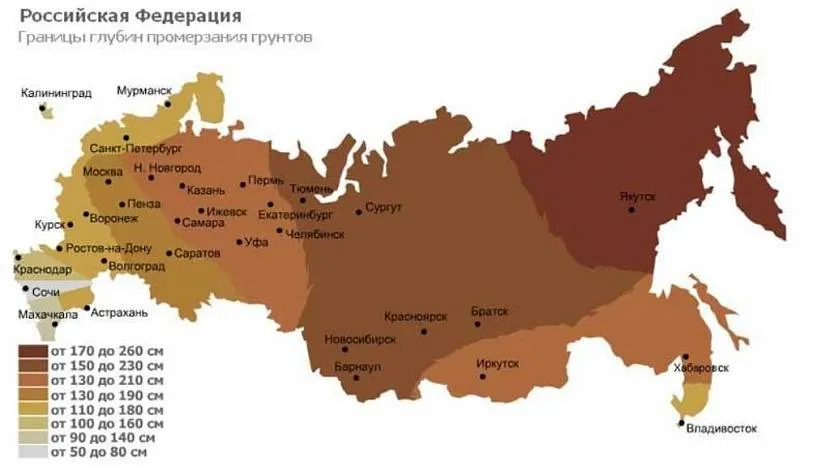

Ориентировочную глубину промерзания грунтов можно узнать из справочников, а точный ответ по конкретному участку даст геологическая экспертизаИсточник shallot.ru

Алгоритм по расчету пропорций компонентов бетона

Для расчета составляющих для изготовления тяжелого бетона была взята за основу книга В.П. Сизова: Руководство для подбора составов тяжелого бетона.

1. Рассчитываем В/Ц (водоцементное соотношение) по формулам:

2. Определяем расход воды для щебня (гравия) разной фракции:

Водопотребность песка в калькуляторе не учтена и взята по умолчанию 7% (песок средней крупности).

3. Определяем расход цемента:

При использование суперпластификатора С-3 либо аналога (Дофен, СП-1, СП-3) сокращается расход цемента и воды для получения заданной подвижности (жесткости) бетонной смеси.

4. Определяем коэффициент раздвижки частиц. Данные по раздвижке были взяты из приложения №4 книги М. Файнера “Новые закономерности в бетоноведении и их практическое приложение “.

Для смесей жесткостью Ж3-Ж4 было взято усредненное значения коэффициента раздвижки зерен равное 1,1.

5. Определяем расход щебня:

6. Определяем расход песка:

Для расчета использовались следующие данные:

  • насыпная плотность цемента  –  1300 кг/м3
  • насыпная плотность песка  –  1500 кг/м3
  • насыпная плотность щебня  –  1480 кг/м3
  • истинная плотность цемента  –  3100 кг/м3
  • истинная плотность песка  –  2630 кг/м3
  • истинная плотность щебня  –  2600 кг/м3

Плитный фундамент: плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного ленточного фундамента поможет рассчитать необходимые параметры фундамента данного типа: размеры фундамента, количество опалубки и бетона, количество и диаметр арматуры. Чтобы определить оптимальный тип фундамента для своего сооружения, следует обязательно обратиться к специалистам за консультацией.

По своей конструкции ленточный фундамент – это замкнутая полоса из железобетона, погружённая в землю и проходящая под всеми несущими стенами строения. Нагрузка, которую оказывает здание, равномерно распределяется по всей площади фундамента (длине ленты). Такая конструкция предотвращает деформацию постройки из-за естественного вспучивания почвы, сокращает риск, что здание просядет либо изменит форму. Наиболее ответственные участки в данном фундаменте – углы, на которых сосредоточены основные нагрузки.

Существует несколько вариантов конструкции ленточного фундамента. Он может быть мелко- или глубокозаглублённым, сборным или монолитным. Выбор конкретного типа зависит от предполагаемой нагрузки, конструкции здания, конфигурации несущих стен, характеристик почвы и других индивидуальных параметров.

Ленточный фундамент имеет настолько широкое применение, что его можно использовать для всех типов построек, включая подвалы и цокольные этажи. Во многом поэтому он наиболее распространён при постройке частных домов. К тому же он имеет оптимальное соотношение себестоимости и функциональности.

Проектирование фундамента – особенно важная часть строительства здания. Если фундамент подвергнется деформации или будет спроектирован ошибочно, это скажется на всей постройке. Исправлять ошибку в фундаменте – дело дорогостоящее, сложное и возможное далеко не всегда. Воспользуйтесь данным калькулятором, чтобы избежать ошибок в проектировании и расчетах.

Также вы можете задать свой вопрос или оставить пожелание по улучшению данного калькулятора. Будем рады вашим комментариям!

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле. Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты

Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Расход арматуры на 1 м3 бетона фундамента: нормы армирования

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м 3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект

В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов. Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.


Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

  • крючок;
  • пистолет.

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Правильный порядок работ


Вначале собирают нижнюю сетку. Для этого на рабочем поле выкладывают продольную и поперечную арматуру перпендикулярно друг к другу, соблюдая проектный шаг между элементами.После фиксации деталей в местах пересечения крепят вертикальные прутки. Затем монтируют верхний пояс армокаркаса.

По окончании сборки проверяют соответствие размеров проектным значениям.

Фиксация стержней может проводится двумя способами:

  1. С помощью вязальной проволоки и специального крючка или реверсивного устройства.
  2. Методом электросварки.

Последний вариант позволяет значительно сократить время работы, но остается риск перегрева металла, в результате чего снизится прочность всей силовой конструкции. Поэтому эксперты рекомендуют вязать арматуру ручным или полуавтоматическим способом.

Готовый каркас укладывают на рабочее поле на подпорки, соблюдая технологическое расстояние между дном конструкции и стенками опалубки.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

  • Типа фундамента (плитный, свайный, ленточный).
  • Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
  • Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
