Калькулятор расчета напора насоса для полива огорода

Характеристики для выбора насоса

Если вы решили провести водопровод на дачном участке или в частном домостроении, водозабором для которого будет колодец или скважина, то выбор насоса необходимо делать после проведения точных расчетов. Последние должны включать в себя длину трубопровода, глубину погружения гидромашины, расстояние до статической отметки воды в колодце и прочие параметры. Также при выборе оборудования для подачи воды необходимо как следует изучить основные характеристики насоса, такие как потребляемая мощность, производительность, напор и шумовые характеристики агрегата.

Потребляемая мощность

Мощность насоса – это рабочая характеристика, которую следует учитывать при установке агрегата. Чем мощнее агрегат, тем большего сечения нужен провод для его подключения. К тому же, если в доме слабая проводка, то к аппарату необходимо тянуть отдельную линию электропитания, и устанавливать на ней систему защиты в виде автоматического выключателя.

Производительность

Объем жидкости, который перекачивается за определенный промежуток времени, определяет расход насоса, то есть его производительность. Параметры производительности принято обозначать в л/мин или в м3/ч.

Следует занять, что чем глубже будет погружено устройство в скважину, тем меньшая будет его производительность. Поэтому эти параметры должны учитываться при расчете

Напор

Чтобы правильно подобрать насос, необходимо вычислить значение напора, которое определяется как энергия, передаваемая жидкости от движущихся элементов агрегата, например, поршня или крыльчатки. Простыми словами, напор насоса – это высота, на которую агрегат может поднять воду. Измеряется напор в метрах.

Совет! Данный параметр особенно важно учитывать при расчетах системы водоснабжения в доме, состоящего из нескольких этажей. Правильный расчет напора позволит без проблем использовать точки водозабора на самых верхних этажах домостроения.

Уровень шума

Поскольку агрегат работает от электрического двигателя, то появление шума при его работе неизбежно. В основном шум вызывается вращением подшипников двигателя и крыльчаткой, установленной на его валу для охлаждения. В каждом руководстве к агрегату указывается уровень шума, который он производит. Поэтому подбор насоса нужно делать не только по вышеперечисленным показателям, но и по уровню шума.

Если же выбранный вами насос окажется достаточно шумным, то его необходимо устанавливать в подвале либо в отдельном от дома строении.

Совет! При установке агрегата в подвале дома помещение рекомендуется обшить звукоизоляцией, а сам фундамент, на который будет установлен аппарат – виброизолировать.

Если вы собираетесь покупать погружной агрегат, то насчет шума, который он будет издавать, беспокоиться не стоит, поскольку работать он будет глубоко под землей, являющейся хорошим звукоизолятором.

Какой лучше выбрать?

Перед тем как выбрать водяной насос для дома, следует сравнить преимущества и недостатки двух их основных видов:

Поверхностные насосы	Погружные
Устанавливаются стационарно. Проще в обслуживании.	Для ремонтно‑профилактических работ требуют подъема из скважины или колодца на поверхность.
Нуждаются в двух трубопроводах: всасывающем и нагнетания.	Работают только на нагнетание.
Максимальная высота всасывания — 10 м. Реальная, с учетом потерь в трубопроводе и запаса на понижение уровня воды в колодце — не более 7~8 м.	Подъем с глубины ниже 10 м.
Нуждаются в заполнении жидкостью перед первым пуском или после ремонтных работ.	Готовы к работе сразу после погружения.
Существует опасность перегрева мотора при длительной работе.	Погруженный в воду насос охлаждается как наружной водой извне, так и прокачиваемой изнутри.
Необходимость консервации на зиму для летнего варианта водопровода.	На зиму достаточно слить воду из системы.
Работа сопровождается шумом.	Бесшумны.

Таким образом, для подъема воды из колодца проще использовать поверхностный насос или насосную станцию, а из скважины — погружной роторный либо центробежный.

Расчет мощности насоса для скважины

В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему подачи воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

• глубину;
• качество воды;
• объем воды, перекаченный за единицу времени;
• расстояние от уровня воды до поверхности грунта;
• диаметр трубы;
• ежедневный объем использованной жидкости.

Подбор по таблицам

Некоторые производители сопровождают свои изделия не диаграммами, а таблицами с характеристиками. По таблицам так же нетрудно будет подобрать насос.

Возьмем для примера поверхностный насос марки U nipump серии MH

1) Находим ближайшее значение производительности. Выбираем значение 3,6 м.куб/ч (ближайшее значение в большую сторону от требуемого) 2) Находим ближайшее к требуемому значение давления 49 м (4,9 Бар) 3) Таким образом мы видим какой насос соответствует этим параметрам

1) Находим ближайшее значение производительности. Выбираем значение 3,6 м.куб/ч (ближайшее значение в большую сторону от требуемого) 2) Находим ближайшее к требуемому значение давления 49 м (4,9 Бар) 3) Таким образом мы видим какой насос соответствует этим параметрам

Расчёт насоса для скважины: с формулами и примерами

Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год. Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.

Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны

. Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.

Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода

Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.

Следующей важной характеристикой скважины является её производительность или дебит

. Дебит — это максимальное количество воды, которое может дать скважина в единицу времени. Соответственно, чем больше дебит источника, тем производительнее насос можно установить.

Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.

Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.

Калькулятор расчёта производительности насоса

Формула для расчёта величины напора насоса

Формула для величины напора создаваемого насосом (H в метрах водяного столба 10 м = 1 бар = 1 атм):

Н_расч = Н_гео + Н_потр + Н_пот

где Н_расч — расчётный напор, создаваемый насосом, м;  Н_гео — геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высоко расположенного потребителя), м;  Н_потр — напор, который необходимо создать в самой удалённой точке и высоко расположенной точке потребления, м (например форсунки 2.8 — 3 атм = 28 — 30 м); Н_пот — суммарное гидравлическое сопротивление по всей длине L_тр всасывающего и нагнетательного трубопроводов (суммарные потери напора), м:

Н_пот  =   L_тр/10

где L_тр — суммарная длина горизонтального участка трубопровода.

Пример:

Горизонтальный участок длиной L_тр  = 100 м, следовательно разница между напором на входе и на выходе с учетом потерь напора

Н_пот  =   100 / 10 = 10 (м),

что соответствует падению давления около 1 бар (атм).

Пример:

До дождевого полива 50 м, насос стоит в гараже глубиной 3 м и напор, который нужно создать 3 атм. Сколько будет рассчётный напор? Диаметр шланга 1″дюйм (25 мм).

Н_расч = Н_гео + Н_потр + Н_пот

Н_пот  =   L_тр/10

Н_гео = 3 (м)

Н_потр =  3 (атм) = 30 (м)

L_тр  = 50 (м)

Н_пот  =  50/10 = 5 (м)

Н_расч = 3 + 30 + 5 = 38 (м)

Н_расч = 3.8 (атм) = 3.8 (бар)

В реальности Н_пот зависит от диаметра шланга и соотношение следующее:

Номер п/п	Диаметр, дюйм(мм)	Нпот
1.	1″(25)	Lтр/10
2.	3/4″(20)	Lтр/7
3.	1/2″(15)	Lтр/4

Из таблицы не сложно увидеть, что каждый ± 5мм к диаметру, меняют Н_пот на ± 3 в знаменателе к коэффициенту потерь. Также Н_пот умножаем на 1.2 — 20% потерь на изгибы, муфты, фитинги, краны и т. д., то есть

Н_пот * 1.2

Тогда формула для величины напора равна:

Н_расч = Н_гео + Н_потр + Н_пот  * 1.2

Напор насосного оборудования циркуляционного типа

Напор создается од действием насосного устройства для того чтобы противостоять гидродинамическим потерям, возникающим в трубах, радиаторах, вентилях, соединениях. Другими словами, напор – величина гидравлического сопротивления, которое агрегат должен преодолеть. Для обеспечения оптимальных условий для перекачки теплоносителя по системе показатель гидравлического сопротивления должен быть меньше показателя напора. Слабый водяной столб не сможет справиться с поставленной задачей, а слишком сильный — может стать причиной возникновения шума в системе.

Расчет показателя напора циркуляционного насоса требует предварительного определения гидравлического сопротивления. Последнее зависит от диаметра трубопровода, а также скорости перемещения по нему теплоносителя. Чтобы рассчитать гидравлические потери, нужно знать скорость движения теплоносителя: для полимерных трубопроводов – 0,5-0,7м/с, для труб, выполненных из металла, – 0,3-0,5м/м. На прямых участках трубопровода показатель гидравлического сопротивления будет находиться в пределах 100-150Па/м. Чем больше диаметр труб, тем меньше потери.

При этом ζ обозначает коэффициент местных потерь, ρ – показатель плотности теплоносителя, V – скорость перемещения теплоносителя (м/с). Далее необходимо суммировать показатели местных сопротивлений и величины сопротивлений, которые были рассчитаны для прямолинейных участков. Полученное значение будет отвечать минимально допустимому напору насоса. Если в доме сильноразветвленная система отопления, расчет напора следует произвести по каждой ветки отдельно.

— котел – 0,1-0,2; — теплорегулятор – 0,5-1; — смеситель – 0,2-0,4.

При этом Hpu – напор насоса, R – потери, которые были вызваны трением в трубах (измеряется Па/м, за основу можно принять значение 100-150 Па/м), L – протяженность обратного и прямого трубопроводов самой длинной ветки или сумма ширины, длины и высоты дома умножена на 2 (измеряется в метрах), ZF – коэффициент для термостатического вентиля (1,7), арматуры/фасонных деталей( 1,3), 10000 — коэффициент пересчета единиц (м и Па).

Погружной насос

Данный тип системы работает непосредственно в воде. Бывает центробежный и вибрационный агрегат. Более предпочтительным считается первый вариант. Однако к нему обязательно покупают фильтр. Агрегат устанавливают непосредственно на отверстие для забора воды.

Во многих моделях установлен поплавковый выключатель. Он предназначен для минимизации риска поломки. Когда уровень жидкости опускается ниже установленной отметки, то насос автоматически отключается.

Основные плюсы:

• при работе практически отсутствует шум;
• нет перегрева;
• агрегат отлично функционирует при неполном погружении;
• отличается компактностью;
• простота монтажа.

Минусы:

• нужна хорошая изоляция электрического кабеля;
• для ремонта установку нужно обязательно вынимать из бочки;
• высокая цена по сравнению с поверхностными устройствами.

Основные преимущества

• пластик в состоянии прослужить больше 50 лет;
• не подвержены такому процессу как коррозия;
• не подвержены химическому влиянию окружающей среды;
• небольшой вес, что значительно упрощает процесс монтажа;
• при чистке скважины и дезинфекции пластик не впитывает химические вещества и не портится;
• невысокая стоимость материала и проведения монтажных работ.

В качестве соединительной системы в таких трубах выступает резьба. Обладая такими положительными качествами, ПВХ-трубы для обсадки сегодня являются самыми популярными и востребованными среди владельцев участков, которые решили делать автономную систему водоснабжения дома или дачи.

Источник

Какой гидроаккумулятор необходим

Таблица подбора гидроаккумулятора.

Для правильного выбора насоса необходимо внимание уделить и тому, какой именно гидроаккумулятор будет использоваться. Назначение его состоит в том, чтобы накапливать определенный объем воды для предотвращения частого включения самого насоса. При достижении определенного объема воды насос выключается, пока вода не будет израсходована

Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется

При достижении определенного объема воды насос выключается, пока вода не будет израсходована. Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется.

Обычно это 20 пусков, которые при отсутствии гидроаккумулятора будут осуществляться при каждом открытии крана. А вот при наличии бака такие включения будут редкими, что продлит срок службы всего оборудования.

• Qmax – это максимальное значение расхода воды;
• Pset – давление при включении насоса;
• ΔР – это разница, которая наблюдается при включении и выключении насоса;
• Nmax – допустимое за час число включений и выключений, обычно оно указывается производителем для каждой модели отдельно;
• K = 0,9.

При выборе насоса необходимо учитывать, что давление в нем воздушной массы составляет всегда 0,8-0,9 бар.

Как выбрать циркуляционный насос для системы отопления

Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).

Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:

1. Технические характеристики – производительность, рабочее давление.
2. Присоединительные и габаритные размеры.
3. Цена изделия, популярность бренда.

Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.

• 1 Самые «ходовые» модели насосных агрегатов
• 2 Способы подбора насоса
• 3 Расчет характеристик насоса
  • 3.1 Отопительная схема с батареями
  • 3.2 Петли теплых полов
  • 3.3 Котловой контур
• 4 Выбор по размерам
• 5 Производители и цены
• 6 Заключительный вывод

1. Технические характеристики – производительность, рабочее давление.
2. Присоединительные и габаритные размеры.
3. Цена изделия, популярность бренда.

Фото насосов для дачи

Насосы колодезные работают полностью автоматически. Есть специальный поплавок, что является одновременно выключателем в том случае, когда ниже критичного в колодце падает уровень воды.

• Для добывания из недр скважины чистой воды, используют специальный скважинный насос высочайшей мощности.
• Насос дренажный применяется для откачки воды с малой глубины.
• Насос фекальный используется в том случае, если выполняется обустройство канализации.

Еще раз о скважине

Скважина, несомненно, лучший вариант индивидуального водоснабжения дома (читать о выборе источника). В одной из статей сайта я писал, как самостоятельно сделать скважину (тут). Здесь дополню данные о размерах скважин, они имеют непосредственное отношение к расчету скважинного насоса.

Так как скважину бурят бурами основа которых труба, то и размеры стандартных скважин разумно обозначать, как и размеры труб, в дюймах. Можно выделить три стандартных (по практике бурения) размера скважин индивидуального водоснабжения:

• Скважина в три дюйма (75 мм);
• Скважина в четыре дюйма (100 мм);
• Скважина более 4-х дюймов, чаще 110 мм.
• На сегодня бурят скважины до 150 мм.

В расчете скважинного насоса диаметр скважины нужно привязать к диаметру насоса, ведь по определению, насос нужно опускать в скважину.

Как выбрать глубинный насос для скважины

Производительность

Погружной насос должен располагаться ниже динамического уровня на 3-5 метров и выше фильтра скважины (если скважина на песок). Упрощенное определение напора насоса рассчитывается следующим образом: желаемое давление в кране + высота водяного столба от динамического уровня до крана + запасные 20 метров, в качестве компенсации потерь в трубопроводе и прочих мелких неучтенных трат. Пример: давление в кране 3 атм. + высота столба 40 метров (4 атм.) + запасные 20 метров (2 атм.) = 9 атм. или 90 метров.

Бывают ситуации, когда ваша скважина пробурена под 3-х дюймовый насос, но в продаже нет моделей, которые могут обеспечить желаемую производительность при большом водяном столбе. В таких случаях правильно выбирать насос ориентируясь на напор. Берется насос с нужным напором, но с пониженной производительностью (максимально большой, по возможности). Его производительности недостаточно, значит, нужно ставить насос второго подъема воды. В доме, где-нибудь на техническом этаже, ставится емкость на нужный объем воды и скважинный насос качает в эту емкость, пока она не наполнится, затем отключается. Второй насос работает по давлению и включается тогда, когда начинается водопользование, он поддерживает заданное давление в системе. Как только уровень воды в емкости начинает падать, включается скважинный насос и снова заполняет ее.

Гидравлическая стрелка для систем отопления, схема и как устроена

Гидравлический разделитель – это полый вертикальный сосуд, который состоит из труб большого диаметра (квадратного профиля) с заглушками эллиптического типа с торцов. Размеры разделителя обуславливаются мощностью котла, зависят от количества и объемов контура.

Гидравлическая стрелка имеет массивный металлический корпус. Его устанавливают на опоры, чтобы на трубопроводе не было линейного напряжения. Компактные устройства крепятся к стене с помощью кронштейна. Отопительный трубопровод и патрубок гидрострелки соединяется с помощью фланцев или же резьбы.

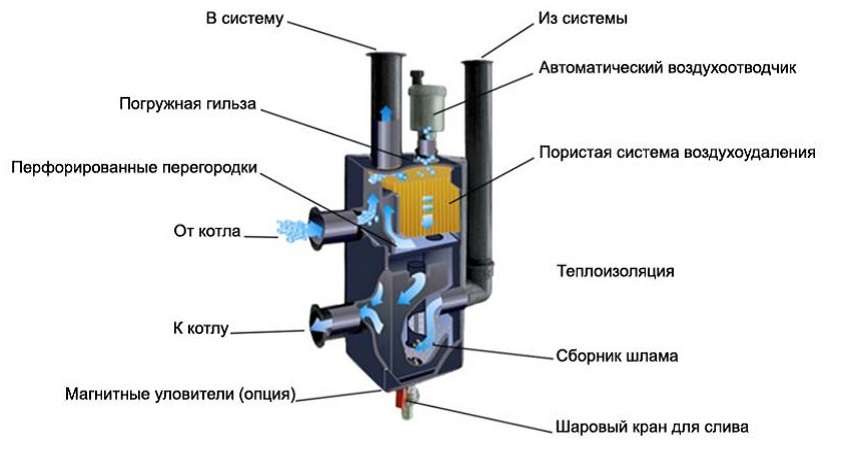

Устройство гидравлического разделителя

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика. Через специальный клапан или вентиль можно удалять осадок. Он врезан снизу. Как правило, гидравлическую стрелку изготавливают из низкоуглеродистой стали или из нержавейки, меди, а также из полипропилена. Корпус будет обработан антикоррозийным составом и покрыт утеплителем.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Модель, иллюстрация	Основные характеристики
1. GR-40-20	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
2. GR-60-25	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.
3. GR-100-32	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.
4. GR-150-40	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.
5. GR-250-50	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.
6. GR-300-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.
7. GR-400-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.
8. GR-600-80	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.
9. GR-1000-100	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.
10. GR-2000-150	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.
11. GRSS-40-20	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
12. GRSS-60-25	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.
13. GRSS-100-32	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Расчёт производительной мощности

Для того чтобы произвести расчёт производительной мощности скважинного центробежного или вибрационного насоса и осуществить правильный подбор оборудования для перекачки воды, необходимо использовать два показателя:

Количество человек, проживающих в доме;

• Средний расход воды на человека в час, что составляет примерно 0,5 м3.
• Плюс к расчётам стоит подключить возможный расход воды для полива.

В результате будем иметь такие показатели:

Для семьи из 3-4 человек производительная мощность скважинного насоса должна составлять 2-3 м3/час (при условии необходимости орошения огорода). Если же будет происходить забор воды из системы водоснабжения для полива, то производительная мощность скважинного насоса должна составлять 3-5 м3/час для семьи из того же количества человек.

Расчёт производительности насоса для скважины

Осуществляя расчет производительности насоса для скважины, также стоит учитывать и естественные колебания жидкости, которые по тем или иным причинам могут влиять на уровень воды в скважине. Как показывает практика, в течение года, под действием таких метеорологических факторов как засуха, обильные ливни и паводки, уровень жидкости может увеличиваться или напротив уменьшаться от 1 до 5-6 метров в зависимости от интенсивности вышеперечисленных явлений. Насосы в таких скважинах необходимо устанавливать на несколько метров глубже, чем минимально возможный показатель динамического уровня жидкости. Таким образом, можно дополнительно подстраховать скважинное оборудование на случай возможного обмеления источника.

Разобрав основные характеристики скважины, можно приступать к выбору нужной модели насоса. Здесь нас будут интересовать эксплуатационные параметры оборудования, а именно:

Производительность — это способность скважинного насоса перекачивать определенный объём воды за установленный промежуток времени.

На заметку Чтобы определить требуемый объём жидкости, можно воспользоваться усредненным значением, где в сутки один человек расходует примерно 1000 литров воды или один кубометр. Но не стоит забывать, что, как правило, в загородном доме несколько точек водоразбора. Это могут быть краны, смесители, стиральные и посудомоечные машины, ванные, душевые комнаты. И всегда есть вероятность их единовременного использования. Конечно же, не всех сразу (хотя такая вероятность также имеется), но нескольких — это уж точно. В общем, нам необходимо, чтобы насос, помимо среднего расхода, справлялся и с возможной пиковой нагрузкой.

Напор , если не вдаваться в подробности, то напор скважинного насоса — это показатель создаваемого давления, которое может обеспечить конкретно взятый насос при перекачивании определенного количества жидкости. Если у вас интересуются, какой напор требуется, то под этим подразумевают, какое давление необходимо обеспечить насосу, чтобы перекачать определенный объём жидкости от начальной точки всасывания до конечной точки водораспределения, при этом преодолев все гидравлические сопротивления водопроводной системы.

КПД

КПД насосной установки (ηполн) — это отношение полезной мощности к мощности насосной установки. На рисунке 2.9 показаны кривые КПД для насоса (ηполезн) и для насосной установки, включающей электродвигатель и контроллер (ηполн). Гидравлический КПД относится к P2 , а КПД насосной установки — к P1:

КПД всегда меньше 100 %, так как мощность насосной установки всегда больше, чем полезная мощность, вследствие потерь в контроллере, электродвигателе и насосе. КПД насосной установки (контроллер, электродвигатель и насос) является произведением отдельных КПД:

Подача, при которой насос имеет максимальный КПД, называется точкой оптимального режима или точкой наибольшего КПД (QBEP).

Расчёт напора

Произвести расчёт напора для скважинного насоса центробежного или вибрационного типа вовсе не сложно. Для этого используют такую формулу:

H = Hgeo + (0,2 x L) + 10 ,

в которой значения таковы:

• Н — итоговый напор для конкретного скважинного центробежного или вибрационного насоса;
• Hgeo м— высота трубы от места установки скважинного насоса до самой высокой вертикальной точки водозабора;
• 0,2 — коэффициент сопротивления трубопровода по всей его протяженности;
• L — горизонтальная длина трубы системы водоснабжения;
• 10-15 приблизительный показатель, необходимый для получения стабильного напора в системе, который требуется добавить к результату при расчёте.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Выводы и рекомендации

Чтобы сделать гидрострелку из полипропилена своими руками понадобится специальный паяльник. Для работы с металлами потребуется сварочное оборудование и соответствующие навыки. Несмотря на большое количество инструкций в сети Интернет, изготовить качественное изделий будет сложно. С учетом всех затрат и трудностей, выгоднее приобрести готовое устройство в магазине.

С помощью знаний о гидрострелках, принципах работы, назначения и расчетов выбирают определенную модель. Учитывают особенности котлов и потребителей тепла.

Для создания сложных систем можно обратиться за помощью к профильным специалистам
