Расчет обрешетки под металлочерепицу
Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.
Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м² и при этом для устройства обрешетки применяют доски 25×150×4000 мм (толщина, ширина, длина), то:
- площадь доски будет равна 0,15 × 4 = 0,6 м²;
- количество досок, необходимых для монтажа 100 ÷ 0,6 = 167 шт.;
- объем (в куб. метрах) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
- объем всех досок 100 × 0,015 = 1,5 м³.
То есть, для устройства обрешетки сплошного типа потребуется 1,5 м³ досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).
Пример расчета выглядит следующим образом.
К примеру, площадь кровли – все те же 100 м², длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:
Устройство обрешётки под металлочерепицу
Выбор материала и типа конструкции
Помимо выбора материалов следует знать, что под металлочерепицу делают несколько видов обрешётки:
- Разреженная. Это самый распространённый вариант. Его используют на разных крышах с уклоном более 20˚. В этом случае расстояние между центрами досок равно длине волны черепицы.

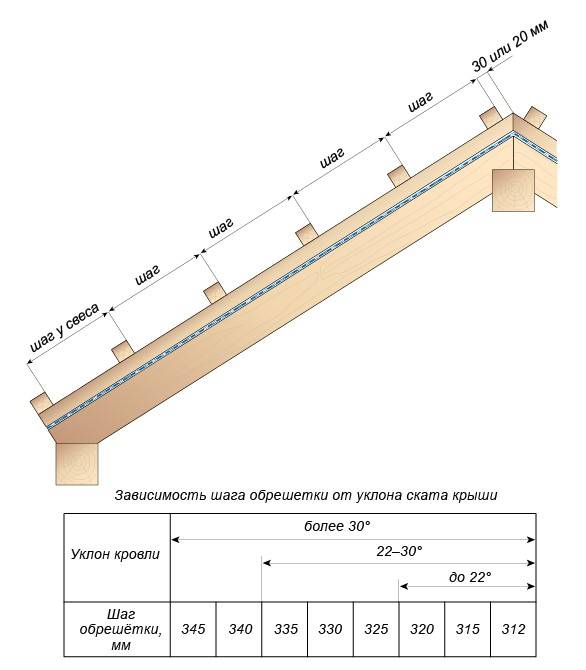

Как выбрать шаг между рядами
Пиломатериалы, используемые для обрешётки под металлочерепицу, могут иметь разные размеры:
Для обрешётки под популярную металлочерепицу «Монтеррей» подбирают доски сечением 25х100 или 30х100 мм в зависимости от толщины листа покрытия
Последовательность монтажа
- Вдоль карниза прибивают две доски сечением доски 50х100 мм друг на друга.

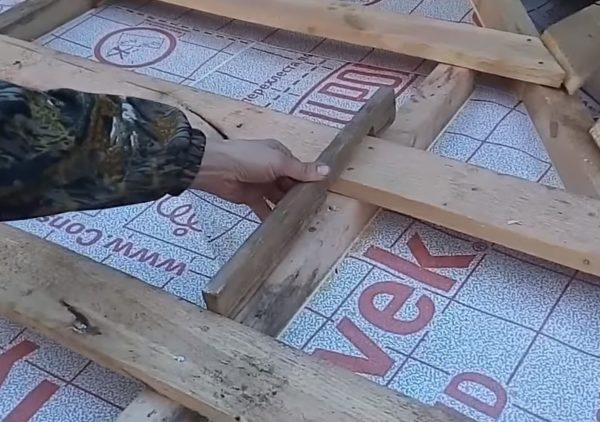

Чтобы постоянно не измерять расстояние между досками обрешётки рулеткой, используют шаблон
На коньке набивают дополнительную доску обрешётки со стороны каждого ската.
На карнизную доску крепят крюки для водосточной системы
Видео: установка обрешётки под черепицу из металла
Этапы монтажа
Если же вы все-таки решили выполнить монтаж своими усилиями, то нелишним будет ознакомиться с основными этапами процесса.
Выбираем тип настила
Укладка листа по стропильным ногам и по кобылкам
Для начала нужно определиться, настил какого типа будет использоваться:
Гидроизоляция
Монтаж битумной черепицы
Перед тем как будет смонтирована обрешетка для металлочерепицы, на стропила необходимо уложить слой гидроизоляционной пленки. На нее затем вдоль стропил набиваются бруски контробрешетки.
Укладка обрешетки
В местах примыкания мансардных окон, в разжелобках и ендовых монтаж обрешетки должен носить сплошной характер. При этом необходимо учитывать особенности конкретной крыши.
Обустройство обрешетки предполагает также установку ветровой доски, креплений для водосточной системы и карнизной планки. Их следует смонтировать до начала укладки металлочерепицы.
Водосточные канавки на листах металлочерепицы и вентиляция кровли
Шаг обрешетки рекомендуется делать около 350 мм. Этот размер должен равняться расстоянию от кромки нижней доски до середины следующей. Подобные действия позволяют зафиксировать лист металлочерепицы внизу волны, что повысит декоративность укладки.
Непрофессионально выполненная работа приведет в будущем к демонтажу элементов кровли и в результате — к значительным финансовым затратам. Необходимо помнить, что уже использованная металлочерепица для повторного монтажа непригодна.
Монтаж металлочерепицы
Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.
Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.
Выполнение сложных соединений планками
Сверху по краю кровельных листов крепится специальная планка конька.
Установка конька
Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.
Плюсы и минусы металлочерепицы
Статистика результатов расчета с помощью калькуляторов демонстрирует о преимущественной востребованности металлочерепицы среди других кровельных материалов. К главным преимуществам относят следующие моменты:
- Один из недорогих и легких материалов для установки крыши.
- Благодаря широколистовому формату черепицы, легко осуществляется монтаж крыши с минимальным количеством швов, что увеличивает прочность кровельной конструкции.
Металлочерепица увеличивает прочность кровельной конструкцииИсточник pristroika.pro
- Наличие нескольких слоев оцинковки совместно с грунтовкой, эпоксидкой и напылением краски создают надежную защиту от коррозии.
- Технологии изготовления покрытий на основе полиэстера, пластизоля, пурала, позволяют подобрать изделие разнообразных цветов и оттенков, подходящее под любой фасад и концепцию здания.
Несмотря на приведенные плюсы металлочерепицы, для данного материала присущи следующие недостатки:
- Низкий уровень шумоизоляции. С крышой из металлочерепицы слышен шум дождя и ветра.
- Для установки необходима деревянная обрешетка, а также гидроизоляция.
Для установки металлочерепицы необходима деревянная обрешеткаИсточник obustroeno.com
- Если повредить верхний слой черепицы, то данный участок может быть подвержен коррозии, поэтому установка требует особой аккуратности от монтажников.
- Чем больше замысловатее конструкция крыши, тем больше остается обрезков кровельного материала.
Учитывая последний пункт, калькулятор кровли из металлочерепицы рассчитает для Вас общее количество листов необходимого материала, но из-за возможных обрезков во время установки, может понадобиться еще 5-10% металлочерепицы. Поэтому если Ваш проект крыши предусматривает наличие частых изгибов или поворотов, то готовьтесь, что может остаться много обрезных кусков.
При выборе металлочерепицы важно обращать внимание на толщину грунтового и оцинковочного слоя, которые должны составлять более 15 мкм и более 200 г/м² соответственно, а также на толщину самого листа – не менее 0,5 мм. В видео можно увидеть размеры металлочерепицы:
В видео можно увидеть размеры металлочерепицы:
В видео можно увидеть размеры металлочерепицы:
Как посчитать материал для крыши правильно
Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:
- Промеряется длина каждого ската.
- Полученный результат суммируется с размером свеса.
- Промеряют конек.
- Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
- При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.
Что касается ломанной кровли, то каждую ее плоскость придется рассчитывать отдельно. Вообще при наличии сложных форм рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном ведении процедуры рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.
Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен
Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%
Расчёт обрешётки под металлочерепицу
Перед расчётом количества материала на строительство обрешётки делают следующее:
- рулеткой измеряют ширину и длину скатов;
- определяют, насколько обрешётка будет выходить за пределы карниза;
- учитывают расход на лобовые доски;
- решают, какой будет основание под кровельный материал — сплошным или разреженным.

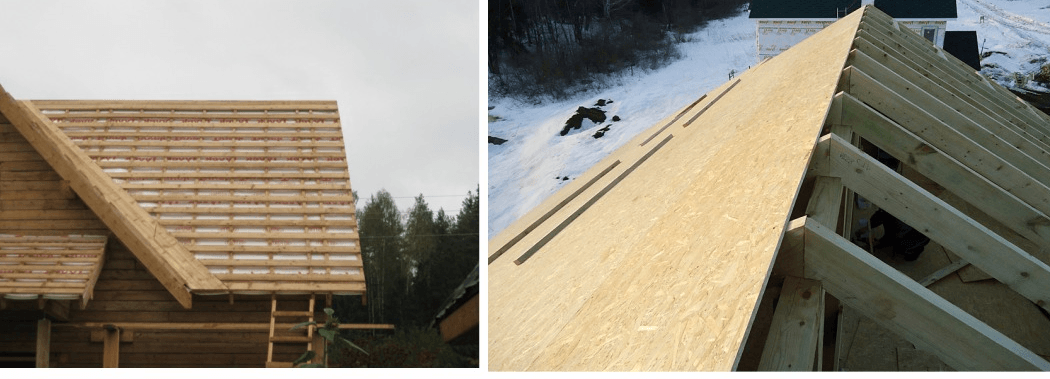

Слева показана разреженная обрешётка под металлочерепицу, а справа — сплошная
Расход обрезных досок на сооружение сплошной обрешётки можно определить без лишних хлопот. Предположим, что площадь кровли составляет 80 м², а для строительства основания под финишное покрытие закуплены доски размером 0,15х6 м и толщиной 25 мм. В этой ситуации расчёт будет выглядеть следующим образом:
- 0,15 м х 6 м = 0,9 м² (площадь одной доски).
- 80 м² / 0,9 м² = 89 шт. (нужное количество досок).
- 0,15 м х 0,025 м х 6 м = 0,0225 м³ (объём 1 доски).
- 89 шт. х 0,0225 м³ = 2,0025 м³ (кубатура всех необходимых досок).
Когда обрешётка разреженная, вычисления проводят с учётом выбранного расстояния между досками. Допустим, материал предстоит выкладывать через каждые 35 см на крыше площадью 80 м², у которой ширина скатов равна 8 м, а длина — 5 м. Тогда расчёт будет состоять из 5 действий:
- 5/0,35 = 14 шт. (количество досок на одном скате).
- 14*8 = 112 м. п. (общий погонаж досок на одном скате).
- 112 м.п.*2 = 224 м. п. (общий погонаж досок на двух скатах).
- 224 м. п. /6 = 37 шт. (количество шестиметровых досок).
- 37*0,0225 = 0,8325 куб.м. (общий объем пиломатериалов для обрешётки).
Вычислить, каким будет расход металлической черепицы на крышу и досок обрешётки под неё, получится легко, если известны такие данные, как площадь кровли и размеры используемых материалов. Кстати, чтобы самостоятельные расчёты позволили построить крышу без проблем, цифры, полученные при расчётах, стоит округлять в бо́льшую сторону.
Способы сокращения отходов
Рассчитывая металлочерепицу на крышу, проводят округление точных результатов. Полученная разница между фактическим и округленным размером указывает на тот материал, которых уйдет в отходы. Если стоит задача, как рассчитать металлочерепицу на уже готовые скаты, то при этом в учет берутся их фактические размеры. Проведение расчета еще до того, как построена крыша, дает возможность коррекции кровельных скатов, что заметно снижает количество отходов. В случае с прямоугольными крышами это достигается за счет увеличения размеров обрешетки, которая выступает за пределы фронтонов. Корректировка вальмовой крыши осуществляется путем изменения угла уклона треугольных вальм.
Перед тем, как посчитать металлочерепицу, нужно обязательно учесть ширину конька. Если он имеет широкие лопасти (16,5 см), это дает возможность надежно покрыть промежуток от кровельного листа до конька. Таким образом решаются ситуации, когда лист оказывается на 3-5 см короче, чем того требует чертеж. Увеличение или уменьшение ската также может достигаться путем изменения выступов кобылок за края: так называют доски, применяющиеся для удлинения стропильных ног и обустройства свеса. На вальмовых крышах при выносе кобылок за края стен должно наблюдаться идентичное расстояние.
Методика расчета металлочерепицы на двухскатную крышу
Этап №1 – Замеры кровли
Перед началом расчета количества требуемых листов, следует произвести замеры крыши:
- измерить ширину ската по горизонтали (по коньку или карнизу);
- измерить длину ската (от конька до карниза).
К полученному результату длины ската следует прибавить 70 мм для вылета от торца стропильной ноги. Свес делается с целью предотвращения попадания капель под листы кровли при косом дожде.
Этап №2 – Расчет количества горизонтальных рядов
Для определения количества рядов черепицы следует использовать полученный размер по ширине ската (длина по коньку). Его необходимо разделить на значение эффективной ширины листа.
Пример: Замеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на эффективную ширину листа, которая составляет 1,10 м.
Важно: Округлять следует всегда в сторону большего значения
Этап №3 – Расчет количества листов в одном ряду
Расчет металлочерепицы здесь ведется по длине ската. Для определения точного числа листов в ряду следует просуммировать длину ската, вертикальный нахлест и вылет за стропильный торец. От полученной суммы следует выбрать число листов, отталкиваясь от их продольного размера.
Пример: Замеренная длина ската составляет 4 метра. В качестве кровли выбраны листы металлочерепицы с длиной 2,25 м. При укладке будет использоваться нахлест между листами в 0,15 м. Как видно из длинны ската в одном ряду будет достаточно двух листов (2,25 х 2 ˃ 4 метров).
Чтобы подтвердить правильность выбора следует произвести следующую проверку:
- сложить длину ската, вертикальный нахлест и вылет за стропильный торец: 4 м + 0,15 м + 0,07 м = 4,22 м;
- сложить номинальную длину двух листов: 2 х 2,25 = 4,5 м;
- сравнить полученные значения: 4,22 м ≤ 4,5.
Если сумма номинальной длины листов превышает длину ската с учетом всех нахлестов – значит число выбрано верно.
Этап № 4 – Итоговый подсчет
Подсчитав количество рядов и точное число листов в каждом из них, можно сделать итоговые результаты, перемножив эти два значения. По приведенным выше примерам на один скат потребуется 8 рядов по два листа в каждом.
Следовательно, общее число на один скат составит – 2 х 8 = 16 листов. Если крыша имеет два симметричных ската, тогда финальное значение составит – 16 х 2 = 32 штуки.
Калькулятор
| Ширина ската (м): | |
| Длина ската (м): | |
| Свес (м): | |
| Эффективная ширина листа (м): | |
| Эффективная длина листа (м): | |
| Итого: | листов |
Расчет доборных элементов и крепежа
Для крепления металлочерепицы используют саморезы 4,8 х 32(29). Они реализуются в упаковках по 250 шт. На 1 кв. м. кровли требуется 7 штук.
По примерам площадь кровли составила 2х(8 м х 4 м) = 64 м. Тогда для нее потребуется 64 х 7 = 448 саморезов. Из этого стоит сделать вывод, что двух упаковок будет вполне достаточно.
К доборным элементам относятся:
- коньковые планки;
- карнизные планки;
- ветровые планки.
Каждая из планок выпускается длиной в 2 м. При монтаже нахлест составляет 0,10 м. Расчет производится путем разделения длины конька на длину планки с учетом перекрытия.
При установке и креплении планок используются саморезы 4,8 х 70 мм. В магазинах они продаются в упаковке по 100 штук. На каждый метр длины одной планки приходится 6 саморезов.
Преимущества стандартных листов
Металлочерепица – это материал, который заметно различается по размерам, особенно по длине и ширине. Длина может различаться от 35 до 820 см. Ширина – от 115 до 120 см.
При использовании металлочерепицы не рекомендуется применять слишком крупные листы. Оптимальный вариант приобретать металлочерепицу среднего формата, таким образом, будет находиться золотая середина по расходам денежных средств на закупку, логистическими вопросами и трудностями монтажа. Средние листы легче рассчитать, правильно, количество единиц необходимых для покрытия полезной площади, для подрезки становится очевидной, зная базовые параметры объекта.
Стандартные средние листы хороши по следующим критериям:
- их легко транспортировать и хранить;
- при монтаже не надо задействовать специальную технику;
- не требуется особых помещений для хранения;
- риск повреждения материала при работе сведен к минимуму.
Характеристики материала
Толщина листов дифференцируется в пределах 0,46–0,56 мм. При покупке листов следует учитывать, что расчетные данные, которые указаны на упаковке, и фактическое положение дел могут заметно отличаться. Это касается не только толщины листа, но нередко – длины и ширины.
Планируя покупку материала, очень важно правильно рассчитать, какой необходим запас. Обычно он составляет 10–15% от количества, нужного для ремонтных работ. Многое зависит от сложности кровли
Например, если слишком много стыков и преломлений, то дополнительные сантиметры металлочерепицы понадобятся для подрезки и подгонки
Многое зависит от сложности кровли. Например, если слишком много стыков и преломлений, то дополнительные сантиметры металлочерепицы понадобятся для подрезки и подгонки.
Кровельная продукция представлена на рынке разнообразными брендами. К самым востребованным из них в России можно отнести:
- Монтерей;
- Супермонтерей;
- Макси.
Преимущества металлочерепицы давно оценили как обычные домовладельцы, так и профессиональные строители. К явным плюсам можно отнести:
- диапазон температуры, при которой можно эксплуатировать материал, довольно широкий: от -55 до +125 градусов;
- соответствие правилам пожарной безопасности;
- простота монтажа: на 1 кв. м требуется всего 8 саморезов;
- монтировать такую кровлю можно круглый год;
- материал очень прочный, не деформируется.
Разные полимерные покрытия могут предохранять от разных факторов. Есть металлочерепица, где акцент сосредоточен на защите от солнечных лучей, есть также – от влияния влаги и перепада температур, есть – от механических повреждений.

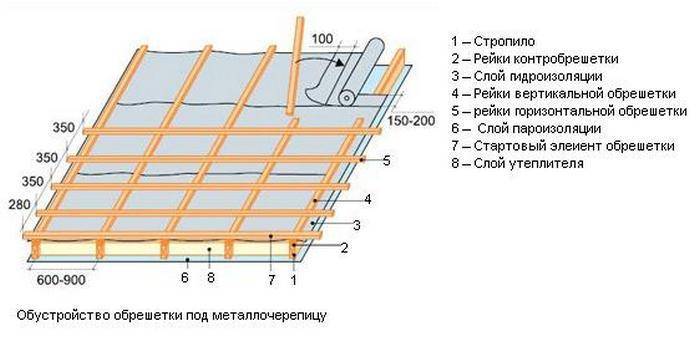

Устройство обрешетки под металлочерепицу
Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.
На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.
Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.
Виды обрешетки под металлочерепицу
Монтаж обрешетки крыши под металлочерепицу
Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.
Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.
Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.
Расчет обрешетки под металлочерепицу
Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.
Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.
Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.
От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:
- Рулетка
- Уровень
- Молоток
- Ножовка
- Шуруповерт (можно пользоваться дрелью)
- Болгарка
- Карандаш для отметок
Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.
Материал для обрешетки
Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.
Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.
Оптимальный размер доски (бруса) в зависимости от конструкции кровли:
| Шаг стропил | до 600 мм | 600 — 800 мм | более 800 мм |
| Сечение доски (бруса) | 25 × 100 мм | 32 × 100 мм | 50 × 50 мм |
Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.
Металлическая обрешетка менее распространена, но имеет ряд преимуществ:
