Ворота для гаража распашные

Изготовление

Как сделать деревянные ворота в гараж своими руками? После составления плана и подготовки проема можно приступать к главному, то есть к изготовлению самих ворот. Для начала найдите ровную и чистую площадку, на которой вы будете собирать каркас и обшивку. Затем тщательно отмерьте брус для каркаса, распилите его на части нужных размеров и обработайте рубанком.

Соединять их между собой можно двумя способами. Первый — просверлить дрелью глухие отверстия в балках и скрепить их там с помощью нагелей, смазанных эпоксидным клеем. Второй – соединение с помощью длинных саморезов и крепежной фурнитуры в нескольких местах.

ВАЖНО: Особое внимание при обработке бруса уделите диагональным балкам, так как их места стыка выполнить важнее всего. Если планируется использовать диагонали «крест-накрест», то одну из балок необходимо распилить на две части и скреплять с остальным каркасом по отдельности.

Собранную конструкцию из бруса обработайте антисептиком и другими защитными пропитками

Собранную конструкцию из бруса обработайте антисептиком и другими защитными пропитками.

Следующий этап – изготовление обшивки. На все том же ровном месте отмерьте и распилите доски, которые вы приобрели для этого, и обработайте их рубанком. Далее, доски можно либо по одной крепить к каркасу на саморезы, либо собрать из них мебельный щит.

Для этого нужно изготовить самодельные струбцины из веревки и бруска (или куска арматуры), покрыть места соединения элементов обшивки клеем ПВА и тщательно подогнать их друг к другу, используя струбцины и киянку.

Если для вас важно утепление ворот гаража, то пространство между балками каркаса следует обшить минеральной ватой или иным теплоизолирующим материалом, но при этом обшивку из досок следует сделать и с внутренней стороны ворот. Как закрепить ворота в брусовом гараже? Завершающим этапом изготовления ворот является прикрепление петель и навешивание створок на опоры

При этом убедитесь в хорошем закреплении всех элементов конструкции, надежности саморезов и в том, что створки ворот правильно закрываются и открываются. Если вы планировали покрыть ворота грунтовкой, а затем лаком, морилкой или краской, то это можно сделать на этом этапе

Как закрепить ворота в брусовом гараже? Завершающим этапом изготовления ворот является прикрепление петель и навешивание створок на опоры. При этом убедитесь в хорошем закреплении всех элементов конструкции, надежности саморезов и в том, что створки ворот правильно закрываются и открываются. Если вы планировали покрыть ворота грунтовкой, а затем лаком, морилкой или краской, то это можно сделать на этом этапе.

На этом все. Как видите, сделать деревянные ворота гаража в брусовом гараже не так уж и сложно, и это под силу любому. А при тщательном планировании, соблюдении технологии изготовления и хорошем материале такие ворота простоят немало лет, радуя ваш глаз.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

  1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
  2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
  3. Такие ворота несложно сделать самому.
  4. Для установки не требуется много пространства.
  5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

  • надежные;
  • не занимают свободного пространства;
  • поддаются теплоизоляции;
  • автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

  • Не подходят для частой эксплуатации.
  • Уменьшают высоту проема в среднем от 20 до 30 см.
  • Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

  • Откатные ворота обладают повышенной взломостойкостью.
  • Во время работы не занимают свободного места.
  • Могут быть автоматизированы.
  • Открытие не зависит от наличия снега на участке.

Минусы:

  • Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
  • При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

  • автоматизированная система управления;
  • аккуратный внешний вид;
  • шумоизоляция;
  • теплоизоляция;
  • экономия свободного пространства;
  • длительный срок службы;
  • стандартные размеры проема.

Из минусов:

  • высокая цена материалов, установки;
  • плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

  • Производятся из легких материалов.
  • Компактны в сложенном виде.
  • При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

  • дерево;
  • легкий металл (алюминий);
  • сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

  • Ее удобно открывать, закрывать.
  • Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
  • Обойдутся недорого.

Недостатки:

  • Быстрый износ комплектующих.
  • Низкая устойчивость к взлому.

Установка потолочных профилей

Здесь немного другая система монтажа направляющих. Детали закрепляют на перекрытиях гаража телескопическими подвесами. Они оснащены прорезями и винтом, который облегчает регулировку высоты конструкции.

Подвесные изделия делят на несколько типов, которые используют для разной величины притолоки. Если высота до потолка от верхушки проема 30 см, то применяют стандартный комплект для низкого монтажа CS1. Для других размеров притолоки предназначены такие варианты: CS2 — 50 см, CS3 — 80 см, CS4 — 150 см.

Детали прикрепляют к перекрытию, устанавливают на нужную высоту, излишки отрезают, но оставляют 2 см длины материала немного ниже крепежного болта. Потолочные профили имеют изгиб. Процесс закрепления:

  1. К двум профилям монтируют полудугу так, чтобы не было зазоров. Она предназначена для перемещения роликов. На обеих деталях совмещают отверстия, вставляют болты и затягивают их.
  2. Изготовленные горизонтальные изделия для подъемных ворот закрепляют к опорам. В качестве закрепителей выступают пластины, оснащенные отверстиями. На потолочных направляющих останутся свободные концы, их соединяют перемычкой. Отверстия в элементах выравнивают между собой, вставляют фиксаторы и закручивают их.
  3. Конструкцию ровняют по уровню и ставят распорку под закрепленную перемычку. Высоту регулируют рулеткой. Подпоркой послужит простая деревянная планка. Фиксируют изделие струбцинами. Направляющие на потолке устанавливают предельно ровно. Монтируют их парами. Первую прикрепляют от проема в длину 30 см, а вторую — 90 см.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

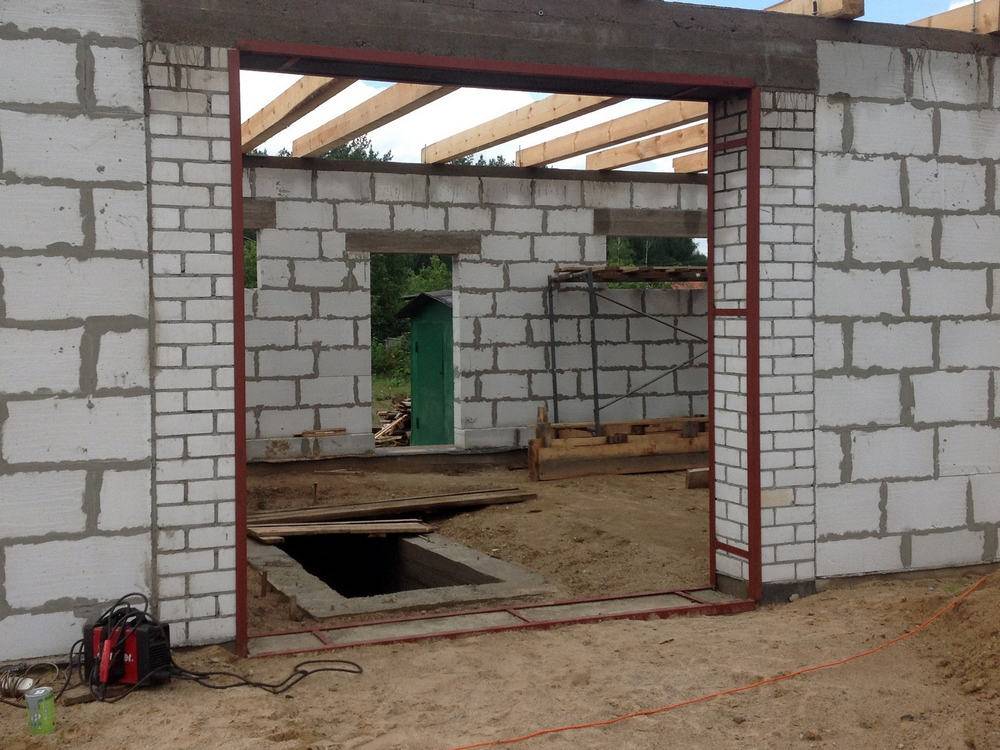

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Изготовление несущего каркаса

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

  1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
  2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
  3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
  4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

  • Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
  • Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм

Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

  • Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
  • Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
  • На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом

Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

  1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
  2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
  3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
  4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
  5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

  • Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
  • Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Установка и соединение профилей для ворот гаража

  • Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
  • Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
  • На последнем этапе производится раскройка листов и их установка на каркас створок.

https://youtube.com/watch?v=5WEpOnTbuao

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

  1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
  2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
  3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
  4. Минимальная высота проема — 2 м.
  5. Не рекомендуется использовать висячий замок с внешними петлями.
  6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
  7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
  8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Как рисовать чертеж и подготовить проем

Прежде чем открыть КОМПАС 3D (или иную систему автоматизированного проектирования) или сесть за лист бумаги, возьмите рулетку и замерьте высоту и ширину проема.

После уже можно приступать к составлению плана. Во-первых, на него нужно занести вертикальные стойки и горизонтальную перемычку из бруса.

Во-вторых, следует посмотреть, сколько останется места после их установки – между проемом (уже с учетом стоек) и створками ворот должно быть около 10 мм.

Почему? Потому что при контакте с влагой дерево имеет свойство разбухать, а чтобы ворота были способны в этот момент открываться и закрываться, нужно дать им некоторый «запас». То же самое касается и расстояния между двумя створками.

Кстати, о них. Следующим этапом разработки чертежа будет более подробное вырисовывание створок, а именно их каркаса и обшивки. Последняя может обладать выступом за края каркаса на 10-30 см, так и не иметь его. Сам каркас должен обязательно иметь диагональные балки, иначе через несколько лет ворота могут перекоситься.

Что же касается обшивки, то раз мы имеем дело с гаражом, то никаких зазоров между досками быть не должно, их следует плотно пригонять друг к другу и на чертеже, и в реальности. Тщательно выверяйте все размеры, чтобы впоследствии не тратить время, силы и материалы на исправление ошибок и недочетов.

К изготовлению проема можно приступить в тот момент, когда план будет полностью готов. Проследите, чтобы площадка для установки ворот была как можно более ровной, так как любое нарушение уровня может привести к тому, что створки ворот будут перекрывать друг друга.

Далее необходимо вкопать опоры из бруса 100х100 мм в грунт, желательно на 1-1,5 м. Для защиты материала вкопанную в землю часть следует смазать битумной мастикой, не лишним будет залить ямки бетоном.

К стенам гаража вертикальные стойки и горизонтальная перемычка прикрепляются с помощью болтов. Если постройка выполнена из дерева, то вместо них нужно использовать длинные саморезы.

Распашные ворота для гаража своими руками — чертежи:

Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.Это интересно: ворота в частном доме. Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.

Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.

К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.

Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

  • увеличенный ресурс работы петель;
  • стабильную нагрузку на несущий каркас;
  • плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:


Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:


Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Установка раздвижных конструкций

Чтобы установить гаражные ворота откатного типа следует начать с фундамента. Поскольку конструкция не только тяжёлая, но ещё и находится в подвешенном состоянии, потребуется прочный фундамент.


Чертеж проема для установки ворот. Спустя некоторое время после бетонирования можно монтировать откатные ворот:

Приварить к швеллеру регулируемые подставки, которые должны быть в одной оси

Это важно, поэтому проверьте расположение с помощью лазерного уровня либо натянутого между ними шнура. Также немаловажно сделать отступ от краёв: возле столба – на 15 см, а с другой стороны – на 10 см

Расстояние от боковых сторон швеллера должно быть равным.
После приваривания пластин подставок нужно закрепить на них роликовые тележки путём накручивания по одной гайке на шпильки и надевания шайбы. Затем на сами тележки необходимо надеть шайбу на каждую шпильку и накрутить гайку.
Установив роликовые опоры переходим непосредственно к монтажу воротного полотна. На данном этапе производится навес конструкции без регулировок, поскольку потребуется установить фурнитуру, которая выполняет роль поддержки полотна.
Установка поддерживающих роликов, улавливающих створ ворот. Внизу конструкции нужно закрепить концевой ролик и нижний ловитель. В процессе закрывания он должен упираться в ловитель, тем самым обеспечивая отсутствие подвешенного состояния полотна и уменьшение нагрузки на фундамент.
На заключительном этапе выполняется регулировка ворот и подключение автоматики, если она была запланирована.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
