Выбор вида
Для горизонтальных ветрогенераторов могут быть применены лопасти разных видов, по той причине, что конструкция этого устройства не позволяет использовать лопасти сложных форм. При этом все стремятся к идеалу, улучшая уже существующие виды. В настоящее время достойны внимания следующие виды лопастей:
- парусные;
- твердопластинчатые.
Они отличаются один от другого по форме и конструкции и производятся из разных материалов. В основе лежит рамка, на которую натягивается крепкое, устойчивое к воздействию факторов окружающей среды полотно. Установка производится так, чтоб одна из сторон рамки не была закрыта полотном. В результате выходит лопасть трехугольной формы, одна из боков которой не прикреплена к основанию.
Приводит колесо во вращение она следующим образом: поток ветра наполняет материю и создает в парусе необходимое давление. Лопасть начинает вращение и воздействует соответствующим образом на шток, который и передает вращательное движение на колесо. Этот вариант является самым оптимальным для создания домашнего ветрогенератора по той причине, что не требует постоянного ухода и контроля за состоянием крыльчатки и в частности ткани.

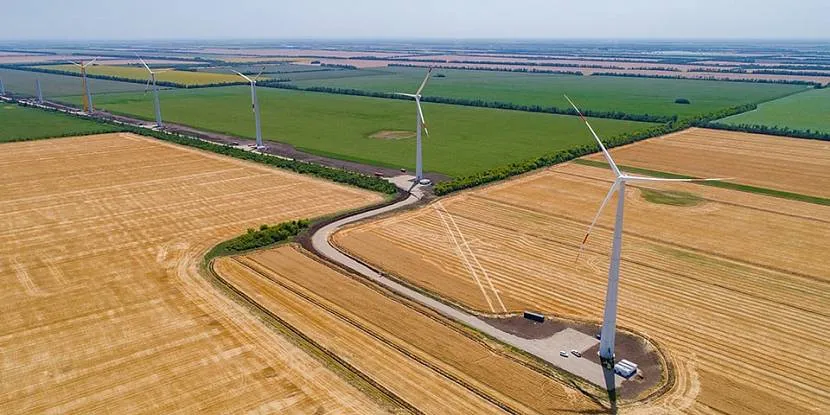

Электростанция с трехлопастными ветрогенераторами Источник strana-rosatom.ru
Особенности применения ветрогенераторов
Чтобы устройство работало на полную мощность и сумело превзойти свои номинальные характеристики, его рекомендуется устанавливать на большой высоте – около 30-40 м, где порывы ветра сильнее, чем у поверхности земли.
В условиях плотной застройки выполнение данного требования проблематично. Поэтому расчет высоты нужно делать, добавляя около 4-5 м от уровня поверхности самого высокого здания возле площадки под генератор. Оптимальное же место его монтажа – степь или участок без растительности радиусом около 200 м относительно точки установки.
Учитывая непостоянный характер ветров, ветрогенератор лучше использовать для питания приборов и техники, которая не предъявляет особых требований к качеству энергоснабжения. А вот подключать к устройству напрямую чувствительные приборы категорически не рекомендуется.
Вследствие частых скачков напряжения они быстро выйдут из строя. Решением проблемы может стать использование выпрямителя электроэнергии, выбор и монтаж которого следует выполнять с учетом рекомендаций производителя.
Разработчики альтернативных источников энергоснабжения настоятельно советуют использовать возможности системы бесперебойного питания. В ее функции будет входить накопление запасов «лишней» электроэнергии и ее подача в дом во время продолжительного безветрия, когда генератор находится в режиме вынужденного простоя.
Основа системы – аккумуляторная батарея, для своевременной подзарядки которой необходимо подключить в сеть выпрямитель. Он выровняет показатели получаемой энергии и снизит риск перезарядки в случае резкого скачка напряжения при увеличении силы ветра. А чтобы превратить постоянный ток от генератора в переменный, подходящий для питания бытовых устройств, в систему монтируют инвертор.
Если для региона характерны многодневные периоды безветрия, в систему бесперебойного питания рекомендуется подключить бензиновый или дизельный генератор. В случае полной разрядки аккумулятора и временного бездействия ветряка устройство обеспечит подачу в дом требуемого количества электроэнергии, и перебоев с электроснабжением удастся избежать.
Расчет мощности ветрогенератора
В большинстве случаев, процесс целесообразности монтирования ветряных станций будет зависеть от средних скоростей ветра в определенной местности. Монтирование ветряных установок является оправданной при минимальной силе ветра четыре метра в секунду. При скорости ветра девять-двенадцать метров в секунду, ветряная установка будет работать на максимальных оборотах.
Горизонтальный ветрогенератор
Кроме того, мощность таких устройств также зависит от поверхностей используемых лопастей и от диаметрального размера роторного устройства. При известных средних скоростях ветра по данному региону, можно подобрать необходимый генератор, используя определенную величину размера винта.
Расчет производится по формуле: Р=2D*3V/7000 кВт, в которой P является мощностью, D является диаметральным размером винтового устройства, а такой параметр, как V, обозначает силу ветра в метрах в секунду. Но такая формула подходит только для ветрогенераторов горизонтального назначения.
Из чего состоит ветровая электростанция
Сам по себе ветрогенератор (независимо от мощности и других технических характеристик) никогда не сможет обеспечить бесперебойное питание подключенных к нему электроприборов. Скорость ветра – неравномерна. Как следствие, объем мощности, вырабатываемой ветрогенератором в течение суток, может очень сильно меняться (временами ветряк, и вовсе, останавливается). Поэтому классическая схема ветроэлектростанции, которая сможет обеспечивать питание потребителей даже в тихую и безветренную погоду, должна иметь следующий вид:
Где:
- ветрогенератор (ВГ) – установка, преобразующая энергию ветра в электричество (состоит из рабочего винта и генератора переменного тока);
- контроллер – устройство, которое преобразует переменный ток, поступающий от генератора, в ток постоянный, необходимый для правильной зарядки аккумулятора (еще одна функция контроллера – регулировка оборотов ВГ, но о ней поговорим чуть позже);
- аккумуляторная батарея – позволяет накапливать электроэнергию во время работы ветряка и отдавать ее потребителям, когда ВГ перестает вырабатывать электричество;
- инвертор – устройство, которое служит для преобразования постоянного тока напряжением 12В (поступающего в сеть от АБ) в бытовой ток – 220В, обладающий заданной частотой.
Учитывая, что ветрогенератор является ключевым элементом электростанции, параметры, по которым следует его выбирать, мы рассмотрим в первую очередь.
Расчёт и выбор контроллера заряда
Когда вы решили приобрести такой полезный прибор, как ветрогенератор, нужно учитывать следующие параметры:
- мощность ветрогенератора на неодимовых магнитах. Если в вашей местности нет сильных ветров, вам нужен генератор с маленькой мощностью
- направление ветра. Если ветра часто меняют направление, вам подойдет только вертикальный ветрогенератор с подвижными лопастями
- марка. От производителя напрямую зависит цена прибора. Следует помнить, что импортный товар всегда дороже российских аналогов
Имея расчётное значение числа оборотов винта (W), полученное по вышеописанной методике, можно уже подбирать (изготавливать) соответствующий генератор. Например, при степени быстроходности Z=5, количестве лопастей равном 2 и частоте оборотов 330 об/мин. при скорости ветра 8 м/с., мощность генератора приблизительно должна составлять 300 Вт.
Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно
Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика
| Параметр | Значения |
| Напряжение, В | 24 |
| Мощность, Вт | 250-300 |
| Частота вращения, об/мин. | 200-250 |
| Крутящий момент, Нм | 25 |
Положительная особенность веломоторов в том, что их практически не нужно переделывать. Они конструктивно разрабатывались как электродвигатели с низкими оборотами и успешно могут применяться под ветрогенераторы.
Расчёт этого устройства сводится к подбору электрической схемы прибора, которая бы соответствовала расчётным параметрам ветровой системы.
Из тих параметров основными являются:
- номинальное и максимальное напряжение генератора;
- максимально возможная мощность генератора;
- максимально возможный ток заряда АКБ;
- напряжение на АКБ;
- температура окружающего воздуха;
- уровень влажности окружающей среды.
Исходя из представленных параметров, ведётся сборка контроллера заряда своими руками или подбор готового устройства.
Контроллер заряда аккумуляторов, применяемых в составе ветровой энергоустановки. Прибор промышленного изготовления, выбирая который требуется лишь внимательно изучить технические характеристики для точного согласования с имеющейся системой
Наконец, при расчёте (подборе) схемы контроллера, рекомендуется не забывать о присутствии такой функции, как управление инвертором.
Что определяет мощность ветрогенератора
- Главная
- >Ответы на вопросы
Мощность ветрогенератора конечно зависит от скорости ветра, точно так-же как мощность солнечной батареи зависит от яркости солнечного света, или мощность гидротурбины от скорости потока воды. Но какая зависимость ветрогенератора от скорости ветра нам не понятно, так-как мы не знаем сколько энергии в самом ветре. Энергии в ветре очень много, к примеру на рекламный щит шириной и высотой один метр при скорости ветра 5 м/с оказывается давление мощностью 75 ватт. А если щит будет размером три на три метра то мощность ветра при 5 м/с составит 675 ватт. При этом если скорость ветра снизится в два раза то мощность упадёт в восемь, а если ветер будет дуть с в два раза большей скоростью, то мощность давления на щит увеличится в восемь раз. Зависимость мощности ветра с увеличением скорости кубическая.
Но винт горизонтального ветряка или ротор вертикального ветрогенератора это вращающаяся конструкция, она испытывает то-же давление что и щит, но во вращение не может трансформировать всю энергию ветра. Лучшие горизонтальные ветрогенераторы могут брать от ветра до 47% энергии, а ветряки типа «бочка» до 25%. Обычный средний КПД горизонтального ветряка 0.4, и он не постоянный, так-как лопасти имеют фиксированные аэродинамические формы, которые с максимальным КПД могут работать только при определённой скорости ветра. Тоже самое и вертикальными роторами так-как их лопатки тоже имеют фиксированный размер.
На этом этапе я думаю понятно что мощность ветрогенератора определяет сила ветра или по другому скорость ветрового потока. Также размер винта определяет с какой площади ветрового потока можно брать энергию. Понятно что чем больше винт тем больше он «поймает» ветра, и отнимет у него энергию. Третье это КПД винта, это тоже немаловажный фактор, чем выше КПД тем больше мощности у винта и дешевле сам ветрогенератор.
К примеру винт диаметром 3 метра при ветре 5 м/с имеет мощность примерно 210 ватт, а при 10 м/с его мощность составит 1,8 кВт. Если конечно его КПД будет высокий. Вообще неправильно говорить КПД, нужно говорить коэффициент использования энергии ветра, то есть КИЭВ винта. Винт ветрогенератора это довольно сложная штука, и кроме диаметра винта есть такое понятие как быстроходность винта, это нужно будет чтобы подобрать правильный генератор. Быстроходность это скорость кончиков лопастей относительно скорости ветра, обычно кончики лопастей в рабочем режиме движутся быстрей скорости ветра в 5-7 раз для трехлопастных винтов. Это достаточно сложная наука и вы вначале ничего не поймёте в этом. Ниже таблица мощности винтов в зависимости от диаметра винта и скорости ветра при КИЭВ 0,45.
>

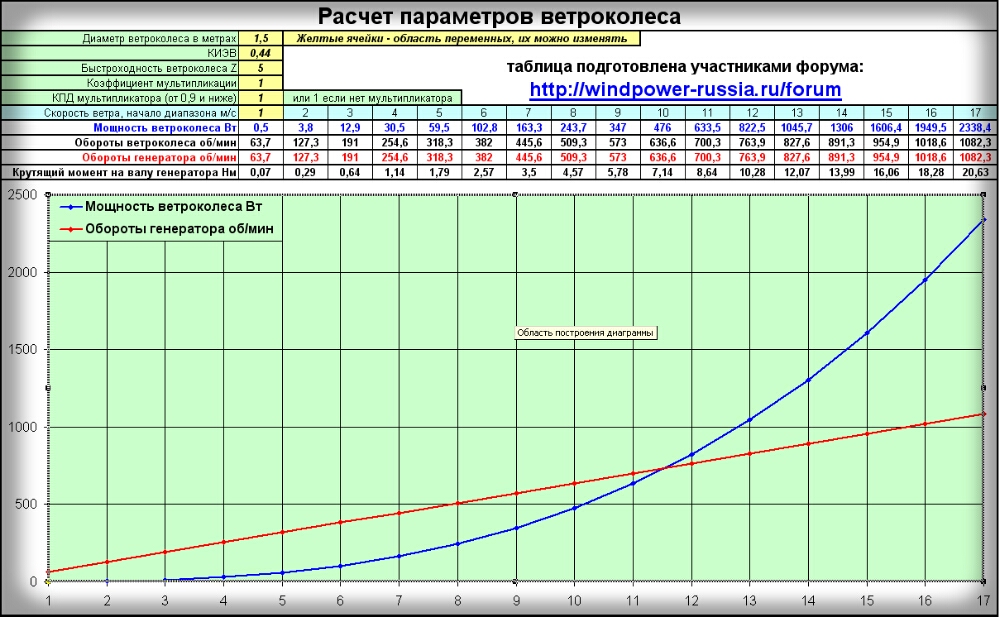

Далее у нас на очереди генератор, средний КПД обычно у генераторов 0.8, но этот КПД зависит от оборотов. Генератор может иметь и максимальный КПД 96%, но только в узком диапазоне оборотов, и это зависит от сопротивления нагрузки на генератор, и сопротивление обмотки генератора. Так-же КПД генератора может быть ниже 50% если он неправильно нагружен, но он не может быть правильно нагружен так-как на разных оборотах ему нужна разная нагрузка, а обороты разные потому что скорость ветра меняется, меняются и обороты винта, а следовательно и генератора.
Это в общем тоже сложно, генератор по мощности должен подходить винту, иметь чуть меньшую мощность чем винт в широком диапазоне оборотов, тогда вся эта цепочка будет работать эффективно.
Мощность ветрогенератора определяет:
- скорость ветра
- диаметр ветроколеса (винта или ротора)
- КИЭВ ветроколеса
- КПД генератора
Расчет окупаемости ветрогенератора
Вложив в приобретение устройства сотни тысяч рублей, новый владелец вправе рассчитывать на его очевидную выгоду и окупаемость ветряка. Попробуем рассчитать цену киловатта электроэнергии на стандартной модели генератора мощностью 4-5 кВт.
При скорости ветра 4-5 м/с устройство даст около 350 кВт за месяц, или 4200 кВт за год. Срок службы генератора – около 25 лет, стоимость большинства моделей устройств – в пределах 280 000 рублей.
Делим стоимость на произведение годовой выработки и срока эксплуатации:
280 000 / 4200*25 = 2,666 рубля
Таким образом, стоимость киловатта энергии окупаемого ветрогенератора будет составлять чуть более 2,5 рубля. По сравнению с актуальным уровнем цен выгода есть, но она не так велика, как хотелось бы при использовании альтернативных источников энергии.
Приведенные выше расчеты дают другой результат, если скорость ветра составит около 7-8 м/с. В месяц ветрогенератор мощностью 6-7 кВт даст около 780 кВт или в год 9000 кВт.
При стоимости таких ветряков около 310 000 получим следующий результат:
310 000 / 9000*25 = 1,3722 рубляТакая стоимость – очевидная выгода, особенно для энергоемких объектов.
Ветрогенераторы большой мощности: обзор, плюсы и минусы, нюансы
На сегодняшний день могут производиться ветряные устройства, у которых мощность ветрогенератора является достаточно большой. Ветряные установки больших мощностей используются, в основном, для промышленных нужд.
Вертикальный ветрогенератор
У данных генераторов имеются несомненные преимущества:
- способность обеспечить необходимым количеством энергии даже средние по своей величине поселки;
- использование энергетических ресурсов природного характера, которые просто неограниченны по своим запасам.
Недостатками данных генераторов, да и вообще всех генераторных устройств с применением силы ветра, являются:
- неподконтрольность природных сил;
- слишком быстрое изнашивание аккумуляторных устройств;
- создание довольно большого шума при работе;
- создание разнообразного рода помех для различной аппаратуры.
На данный момент существует великое множество производителей ветровых устройств по производству энергии. Приведем основные:
- Российский дочерний филиал предприятия «Algatec Solar» (Германия);
- Отечественная фирма по производству ветряков и других типов оборудования «ЭнерджиВинд»;
- Московская компания с хорошим по своим качественным характеристикам оборудованием — «Сапсан-Энергия».
Конечно же, существуют и другие компании данного направления, но их перечисление займет слишком много времени.
Рабочие характеристики ветряка
КПД не является единственным качественным показателем работоспособности ветрогенератора. Примечателен факт, что для конечного пользователя сам по себе КПД не представляет практического интереса, поскольку он является слишком обобщенным понятием. Для владельца устройства гораздо интереснее более конкретные и адресные параметры:
- мощность
- производительность
- минимальная и максимальная скорость ветра
- тип ротора
- ремонтопригодность
- высота мачты
На практике может возникнуть интерес и к другим характеристикам установки, в зависимости от степени их влияния на состояние и результаты работы устройства. Для промышленных образцов, изготовленных на заводе, ознакомление с подробными техническими характеристиками не составляет труда — они все указаны в паспорте устройства.
Другое дело, если ветряк создан самостоятельно. Тогда опираться даже на расчетные данные нет смысла, поскольку на практике они могут не подтверждаться и значительным образом отличаться от проектных. Поэтому необходимо всячески тестировать вновь созданный ветрогенератор, испытывая и снимая показания на разных скоростях ветра, режимах работы и прочих условиях функционирования.
Как работает простой ветрогенератор
Ветрогенератор – прибор, позволяющий преобразовывать энергию ветра в электричество.
Принцип работы его заключается в том, что ветер вращает лопасти, приводит в движение вал, по которому вращение поступает на генератор через редуктор, увеличивающий скорость.
Работа ветряной электростанции оценивается по КИЭВ – коэффициенту использования энергии ветра. Когда ветроколесо вращается быстро, оно взаимодействует с большим количеством ветра, а значит забирает у него большее количество энергии
Подразделяют две основные разновидности ветряных генераторов:
- ветрикальные;
- горизонтальные.
Вертикально ориентированные модели построены так, чтобы ось пропеллера была расположена перпендикулярно земле. Таким образом, любое перемещение воздушных масс, независимо от направления, приводит конструкцию в движение.
Такая универсальность является плюсом данного типа ветряков, но они проигрывают горизонтальным моделям по производительности и эффективности работы
Для контроля и улавливания изменений направления ветра устанавливают специальные приборы. КПД при таком расположении винта значительно выше, чем при вертикальной ориентации. В бытовом применении рациональней использовать ветрогенераторы этого типа.
Обслуживание ветрогенератора и уход за ним
Для обеспечения безаварийной работы ветрогенератора требуется надежно закрепить на лопасти. Чем больше их длина, тем прочнее они должны крепиться. Сроки осуществления проверок прописываются в регламенте энергогенерирующей компании, указываются его паспорте и инструкции по использованию.
Общие правила регламентируют такую последовательность проверки лопастей на надежность их крепления:
- каждый месяц. Осуществляется внешний осмотр, и подтяжку крепежа в узловых соединениях.
- каждый квартал. Завинчивание резьбовых соединений, если они разболтались. Если, конечно, такие виды соединений имеются в конкретном ветрогенераторе.
- раз в полугодие. Проверка лопастей на дисбаланс, и осуществления в случае необходимости их балансировки.
- ежегодно. Проверка состояния и функционирования всего устройства. При необходимости осуществляется ремонт, нанесение лакокрасочных покрытий.
Какие ветрогенераторы самые эффективные
| Горизонтальные | Вертикальные |
| Такой вид оборудования получил наибольшую популярность, в нем ось вращения турбины располагается параллельно земле. Подобные ветрогенераторы часто называют ветряными мельницами, в них обороты лопастей осуществляются против потока ветра. Конструкция оборудования включает в себя систему для автоматического прокручивания головной части. Она требуется для поиска ветрового потока. Также необходимо устройство для поворота лопастей, чтобы для выработки электроэнергии использовать даже небольшую силу. Применение такого оборудования более целесообразно на промышленных предприятиях, чем в быту. На практике они чаще используются для создания систем ветроэлектростанций. | Устройства такого типа на практике менее эффективны. Вращение лопастей турбины осуществляется параллельно поверхности земли независимо от силы ветра и его вектора. Направление потока также не играют роли, при любом воздействии вращательные элементы прокручиваются против него. В результате этого ветровой генератор теряет часть мощности, что приводит к снижению энергоэффективности оборудования в целом. Но в плане установки и обслуживания агрегаты, в которых лопасти расположены вертикально, более подходят для домашнего использования. Это связано с тем, что редукторный узел и генератор монтируются на земле. К минусам такого оборудования следует отнести дорогостоящую установку и серьезные эксплуатационные затраты. Для монтажа генератора потребуется достаточно места. Поэтому использование вертикальных устройств более целесообразно в небольших частных хозяйствах. |
| Двухлопастные | Трехлопастные | Многолопастные |
| Данный тип агрегатов характеризуется наличием двух элементов вращения. Этот вариант практически неэффективен сегодня, но достаточно распространен за счет своей надежности. | Этот вид оборудования является самым распространенным. Трехлопастные агрегаты используются не только в сельских хозяйствах и промышленности, но и в частных домовладениях. Этот тип оборудования получил распространение благодаря надежности и эффективности. | Последние могут иметь от 50 и более элементов вращения. Чтобы обеспечить выработку нужного объема электроэнергии, надо не само прокручивание лопастей, а вывод на необходимое число оборотов. Наличие каждой дополнительного элемента вращения обеспечивает увеличение параметра общего сопротивления ветрового колеса. В результате этого выход оборудования на необходимое количество оборотов будет проблематичным. Карусельные устройства, оборудованные множеством лопастей, начинают вращение при небольшой силе ветра. Но их применение более актуально, если играет роль непосредственно сам факт прокручивания, к примеру, когда требуется перекачка воды. Чтобы эффективно обеспечить выработку большого количества энергии, многолопастные агрегаты не используются. Для их функционирования требуется установка редукторного устройства. Это не только усложняет всю конструкцию оборудования в целом, но и делает ее менее надежной по сравнению с двух- и трехлопастными. |
| С жесткими лопастями | Парусные агрегаты |
| Стоимость таких агрегатов более высокая за счет дороговизны производства деталей вращения. Но по сравнению с парусным оборудованием, генераторы с жесткими лопастями более надежны и характеризуются высоким ресурсом эксплуатации. Поскольку в воздухе содержится пыль и песок, на элементы вращения воздействует высокая нагрузка. При работе оборудования в стабильных условиях, ему требуется ежегодная замена антикоррозийной пленки, которая наносится на концы лопастей. Без этого элемент вращения со временем начинает терять свои рабочие свойства. | Такой тип лопастей более прост в плане производства и менее затратный, по сравнению с металлом либо стеклопластиком. Но экономия при изготовлении может привести к серьезным расходам в будущем. При диаметре ветрового колеса в три метра скорость движения конца лопасти может составить до 500 км/ч, когда обороты оборудования составляют около 600 в минуту. Это — серьезная нагрузка даже для жестких деталей. Практика показывает, что элементы вращения на парусном оборудовании приходится менять часто, особенно если сила ветра высокая. |
В соответствии с разновидностью роторного механизма все агрегаты можно разделить на несколько видов:
- ортогональные устройства Дарье;
- агрегаты с роторным узлом Савониуса;
- устройства с вертикально-осевой конструкцией агрегата;
- оборудование с геликоидным типом роторного механизма.
Практические расчеты
Можно для понимания процессов округлить начальные величины, применив трехлопастной винт. Допустим V=10 м/с, площадь S=10м² (радиус винта 1,78 м), а плотность ρ принять 1,3кг/м3. Таким образом, N=1,3*10*1000/2=6500 (Вт). Умножаем на 30% (КИЭВ): 6500*30/100=1950 (Вт). При таком раскладе генерацию почти двух киловатт электроэнергии (без учета КПД электрогенератора) можно считать весьма обнадеживающей.
С учетом потерь на электрогенераторе, кабеле, заряде аккумулятора и инвертора можно стабильно рассчитывать на приблизительно 1 кВт электроэнергии на выходе домашней ветряной электростанции, если ветроэнергетическая установка имеет приведенные выше параметры.
Устройство ветрогенератора с трехлопастным винтом
Но, если взять скорость ветра преобладающую в большинстве регионов (4м/с) то полученный результат, с учетом КИЭВ будет: (1,3*10*4*4*4/2)*30/100=124,8 (Вт), и это без учета потерь на остальных компонентах домашней ветровой электростанции.
Такой мощности хватит лишь на стабильную беспрерывную работу ноутбука и зарядку мобильных телефонов. При снижении скорости ветра до 3м/с результат на выходе и вовсе будет мизерным: (1,3*10*3*3*3/2)*30/100=52,65 (Вт).
Если еще снизить скорость ветрового потока до двух метров в секунду, то выход мощности будет: (1,3*10*2*2*2/2)*30/100=15,6 (Вт). Но, практика показывает, что при скорости ветра 2м/с и ниже, трехлопастной винт даже не раскрутится. Поэтому при низких скоростях ветра используют тихоходные винты, увеличивая количество лопастей, или применяя роторы других конструкций (Дарье, Ленца, Савониуса), у которых меньше КИЭВ, но они более «восприимчивы» к слабым дуновениям воздуха.
Ветроэнергетические роторные установки различных конструкций
Конструкции ветрогенераторов

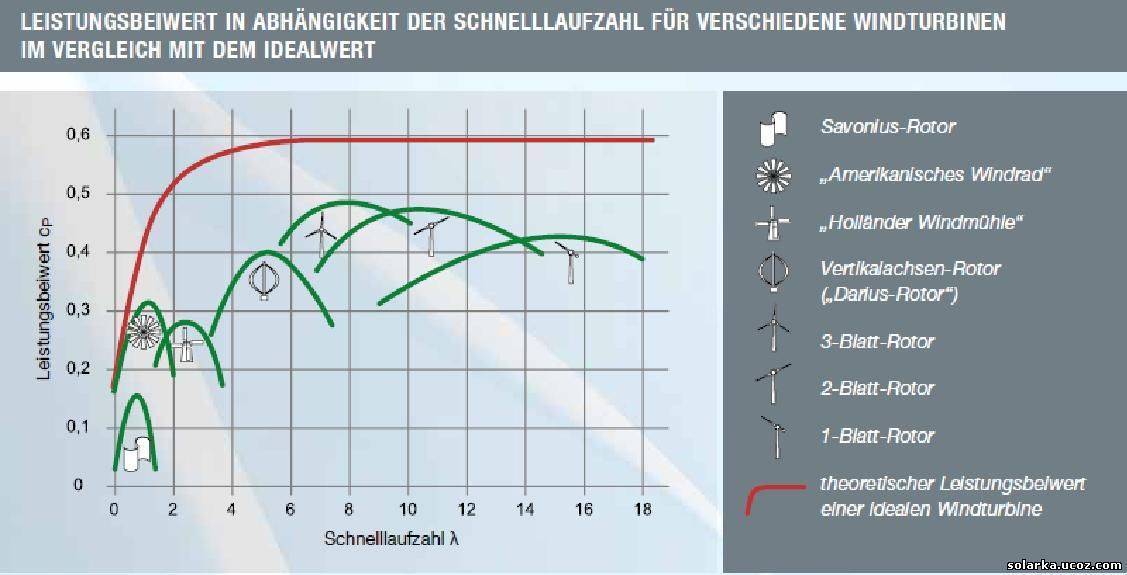

Существует ошибочное мнение, что с увеличением у винта количества лопастей растет мощность ветрогенератора, но это в корне не так – ведь вращающиеся лопасти создают вихрь, и чем больше их в ветряке, тем большее количество энергии ветра будет расходоваться на закручивание воздуха вокруг оси винта.
В идеале самым эффективным является однолопастной винт, создающий меньше всего завихрений, при этом обладающий большой быстроходностью и требующий значительных скоростей ветра.
Однолопастной винт ветрогенератора, создающий минимальные завихрения
Поэтому типичный ветряной генератор имеет три лопасти, как наилучший компромисс между тихоходностью и потерей энергии на завихрения.В приведенных выше расчетах использовался гипотетический лопастной винт с размахом (диаметром) 1,78*2=3,56 м.
Это довольно громоздкая конструкция, очень сложная для самостоятельного изготовления и установки. Народные умельцы делают лопастные винты меньшего диаметра из подручных материалов, изготавливая лопасти для ветрогенератора своими руками, например из канализационной ПХВ трубы.
Геометрия лопасти имеет сходство с крылом самолета, но у ветряка угол атаки для максимальной эффективности ветрогенератора должен изменяться по мерее отдаления от оси вращения. Следует детально изучить специальную литературу, а также посоветоваться с умельцами на различных форумах, прежде чем пытаться проектировать и изготовлять лопастные винты.
Поперечные разрезы лопасти винта ветрогенератора
Поэтому многие умельцы обращают внимание на другие конструкции, например, турбины с вертикальной осью, которые более тихоходные с меньшими требованиями к точности расчетов и требований безопасности. Изготовить такой роторный ветрогенератор своими руками можно в домашнем гараже из подручных материалов и большой бочки, как показано в видеоролике ниже:
Эксперименты показывают, что данный самодельный и несовершенный ротор Онипко имеет даже лучшие характеристики, чем заводской трехлопастной винт вентилятора такого же диаметра.
https://youtube.com/watch?v=F8X2p6NjKfk
https://youtube.com/watch?v=6eoCOh0E6Qc
Виды ветрогенераторов
Принцип работы ветрогенераторов в большинстве случаев аналогичен. Но существует ряд разновидностей. Часто их различают по виду материалов, которые используются для изготовления роторных лопастей, их число, положение оси вращения, шаговый признак винта. Чтобы иметь понимание о работе, ветрогенератора, нужно вкратце рассмотреть эти виды.
Двухлопастной ветрогенератор
Трёхлопастной ветрогенератор
Многолопастной ветрогенератор
Помимо числа лопастей, ветрогенераторы отличаются материалами, их которых их делают. Лопасти могут быть жёсткими (металл или стеклопластик) или парусными. Последние менее практичны, но зато дёшево стоят. По шаговому признаку винта различают устройства с фиксированным и изменяемым шагом. Ветрогенераторы с фиксированным шагом являются более надёжными. Установки с изменяемым шагом вращения позволяют менять скорость, но их конструкция имеет большие габариты и требует дополнительных расходов монтаж и обслуживание.

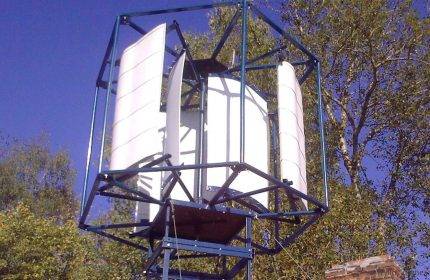

Ветрогенератор с вертикальной осью вращения
- Ветрогенератор Савониуса. Это несколько полуцилиндров полых внутри, которые закреплены на вертикальной оси. Здесь плюс заключается в том, что они могут вращаться вне зависимости от силы и направления ветра. Основной минус в том, что энергию ветра используется только на 1/3;
- Геликоидный ротор. Этот вариант имеет закрученные лопасти, благодаря чему обеспечивается равномерное вращение. Это долговечный ветрогенератор, но сложный и дорогой;
- Ротор Дарье. Система представляет собой конструкцию с двумя или более лопастями в форме плоских пластин. Ротор прост в изготовлении, но вырабатывает немного энергии. Для его запуска потребуется дополнительный механизм;
- Многолопастные системы с вертикальной осью. Являются наиболее эффективными в плане выработки электроэнергии.
Можно подразделить ветрогенераторы на импортные и отечественные. Среди зарубежных достаточно много китайских производителей. Присутствует также продукция из США и ЕС. Без проблем можно найти и продукцию российских предприятий. Стоимость ветрогенераторов зависит от мощности, наличия дополнительных функциональных возможностей (например, солнечных модулей). Цены могут меняться от десятков до сотен тыс. р.
Перспективы ветроэнергетики
Генерировать электричество из энергии ветра – возможно. Но сразу оговоримся: объем электрической мощности, которую можно «снять» с домашнего ветрогенератора, напрямую зависит от особенностей местности, в которой вы проживаете.
Поэтому, рассматривая автономную электростанцию как альтернативу местным электрическим сетям, предварительно изучите данные статистики по среднегодовой скорости ветра в своем регионе. Определить перспективность строительства автономной системы помогут таблицы интенсивности ветра, используемые при строительстве ветроэлектростанций (их можно найти с помощью любой поисковой системы). Также сориентироваться в вопросе поможет информация о технических характеристиках существующих ветрогенераторов и личные среднесуточные замеры скорости ветра, выполненные с помощью анемометра – прибора для измерения скорости ветра.
При слабом ветре генератор может вовсе не вырабатывать электричество, при этом свою номинальную мощность устройство развивает только при значительной скорости ветра.
Aleksei2011 Пользователь FORUMHOUSE
Мощность при ветре 1 – 3м/с – около 3 Вт/ч (как у обычного зарядника от телефона), а при более сильном ветре мощность возрастает. В сутки ветряк вырабатывает примерно 30–60 Вт/ч (при ветре 1 – 3м/с), а при ветре 3 – 5м/с – до 100 Вт/ч. Энергия накапливается в маленьком буферном аккумуляторе, от которого осуществляется зарядка девайсов и работает светодиодное освещение.
Мы привели пример ветрогенератора небольшой мощности, который изготовлен из стандартной динамо-втулки. Он наглядно демонстрирует, что ветроэнергетика (даже на уровне хобби) имеет вполне реальные перспективы.
В целом, планируя строительство домашней ветроустановки, не следует ставить перед ней нереальных задач. Но если все сделать правильно – собрать установку, оснащенную аккумуляторами, контроллером и инвертором, то можно получить вполне удовлетворительные результаты (особенно, если ваш участок расположен вдали от централизованных электрических сетей). А дополнив систему солнечными батареями, можно получать энергию даже при полном отсутствии ветра.
Aleksei2011
Подводя итоги вышесказанного: выгоден ли ветрогенератор
Приведенные результаты наглядно доказывают окупаемость расходов на приобретение и запуск ветрогенератора. Тем более что:
- Стоимость киловатта постоянно растет вследствие инфляции.
- При использовании ветряка объект становится энергонезависимым.
- «Излишки» выработанной электроэнергии могут накапливаться и храниться на случай безветренной погоды благодаря системе бесперебойного питания.
- Немало объектов, удаленных от сети централизованного энергоснабжения, вынуждены существовать в условиях отсутствия электричества, поскольку их подключение нерентабельно.
Итак, ветрогенератор выгоден. Его приобретение для энергоемких потребителей без электроснабжения экономически целесообразно. Гостиница за городом, сельскохозяйственная ферма или животноводческое предприятие, коттеджный поселок – в любом случае расходы на подключение альтернативного источника электроснабжения будут оправданы. Остается только подобрать подходящую модель ветряка и установить ее, руководствуясь рекомендациями компании-производителя. Мощность устройства должна соответствовать средней скорости ветра в вашем регионе. Уточнить ее можно по специальной карте ветров или по данным местной метеостанции.
Обратите внимание: для ветрогенераторов китайских производителей номинальная мощность устройства рассчитана с учетом скорости ветра на уровне 50-70% от уровня земли. Установить ветряк на такой высоте проблематично
Слишком высокая мачта стоит дорого, а к ее прочности предъявляются строгие требования
Кроме того, на указанной высоте порывы ветра образуют сильные вихревые потоки. Они не только замедляют работу ветрогенератора, но и могут стать причиной поломки лопастей. Решение – установка устройства на высоте 30-35м, что обеспечит доступ к сильному ветру, но исключит поломку ветряка
Слишком высокая мачта стоит дорого, а к ее прочности предъявляются строгие требования. Кроме того, на указанной высоте порывы ветра образуют сильные вихревые потоки. Они не только замедляют работу ветрогенератора, но и могут стать причиной поломки лопастей. Решение – установка устройства на высоте 30-35м, что обеспечит доступ к сильному ветру, но исключит поломку ветряка.
