Калькулятор расчета угла наклона двускатной крыши

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

• 80…130 см – удобно размещение кровати, мансардных окон над ней;
• 130…150 см – приемлемо устройство рабочего места;
• 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Шаг 2. Подбираем уклон крыши

Уклон односкатной крыши варьируется в широком диапазоне: от 6° до 60°. Это зависит от местности, на которой вы хотите строить: Если вам нужно сбрасывать тонны снега с крыши каждую зиму, сделайте скат более крутым; если вы хотите защититься от ветра — более пологим. Кроме того, односкатная крыша направляет воздушный поток в нужном направлении под определенным углом, улавливая и отклоняя осадки. Помните об этом!

Крутые односкатные крыши

Чем больше угол наклона скатной крыши, тем быстрее стекает вода. Поскольку в них не попадают ни листья, ни грязь, само кровельное покрытие служит гораздо дольше. Кроме того, на такой крыше лучше чувствуется визуальная эстетика выбранной черепицы или металлопрофиля, что зачастую играет немаловажную роль для домовладельцев.

Малоуклонные односкатные крыши

Скорость потока дождевой и талой воды гораздо ниже на пологих склонах, поэтому существует риск образования стоячей воды, грязи и льда. На таких крышах быстро растет мох, а листья прилипают к ним. Особенно если кровля грубая.

Самое главное требование к кровле — чтобы вода не оставалась на поверхности кровельного материала во время таяния снега или дождя, а легко стекала. Если уклон слишком мал, влага надолго останется во всех щелях и стыках. Чем дольше он стоит, тем больше шансов, что он проникнет внутрь и вызовет такие проблемы, как сырость, ухудшение изоляции и коррозия металлических частей крыши:

Но есть и положительная сторона: чем меньше угол наклона односкатной крыши, тем больше геометрия внутреннего пространства приближается к традиционному кубу. Поэтому его легче распознать и использовать.

Однако в этом случае необходимо позаботиться о тщательной герметизации, чтобы талая и дождевая вода не могла проникнуть в стропильную систему. Для покрытия крыши требуются такие покрытия, как мембраны, рулоны изоляции или сплошные листы.

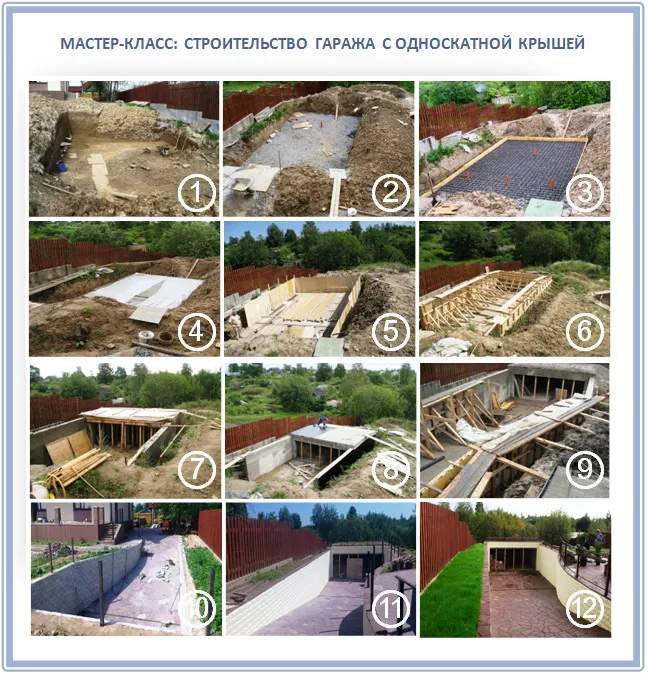

При типичном уклоне односкатная крыша строится следующим образом:

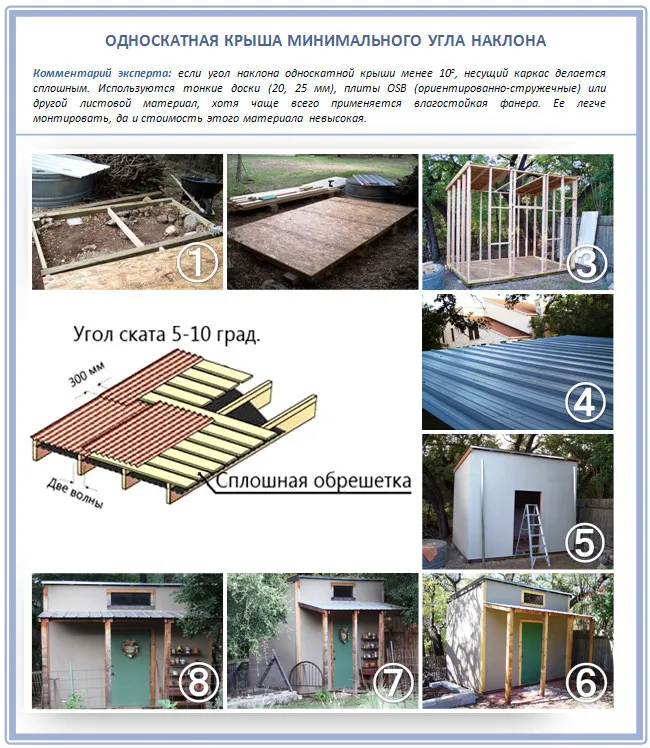

Минимальный угол односкатной крыши

Простая двускатная крыша с уклоном всего от 3° до 5° или полностью плоская крыша часто проектируется как инверсионная крыша. Она отличается от обычной крыши тем, что внутренняя ламинированная начинка формируется в прямо противоположном порядке. Используется кровельный материал с высокой устойчивостью к физическим нагрузкам и истиранию. На этих крышах часто располагаются террасы, сады или жилые помещения.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Угол наклона скатной конструкции

Этот показатель определит для вас самый подходящий угол наклона для стропил, а также самого ската. Калькулятор сможет учесть те характеристики, которые вы бы хотели применить к готовой конструкции, и определит, насколько такое решение совместимо с особенностями участка и всего сооружения. Помните, что уменьшить или увеличить углы можно будет в том случае, если вы измените ширину фундамента и высоту несущих стен

Именно поэтому расчеты крыши важно проводить еще до начала строительных работ. Площадь кровельного покрытия

Этот показатель поможет определить суммарную площадь крыши (с учетом свесов желаемой длины). Кроме того, учитывая этот показатель, можно легко рассчитать необходимое количество материалов для реализации проекта. Готовое кровельное покрытие односкатной крыши Материалы для изоляционных работ

Помогает выяснить, сколько изоляционного материала потребуется для кровельного покрытия. Известно, что длины рулона составляет 15 м, а ширина 1 м. Расчетные работы проводятся с учетом погрешности в 10 процентов для нахлеста. Крепление стропил Уровень нагрузки на стропила

Показатель укажет максимально допустимую нагрузку на стропильную систему сооружения. Он покажет, какой вес имеет вся кровельная конструкция, а также какое воздействие будет оказываться на дом, гараж или дачу в холодное время года из-за снеговых залежей и сильных ветров.

Справка

• Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
• Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
• Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
• Стандартные размеры ОСП 250×125 сантиметров.
• Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
• Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
• Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
• Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

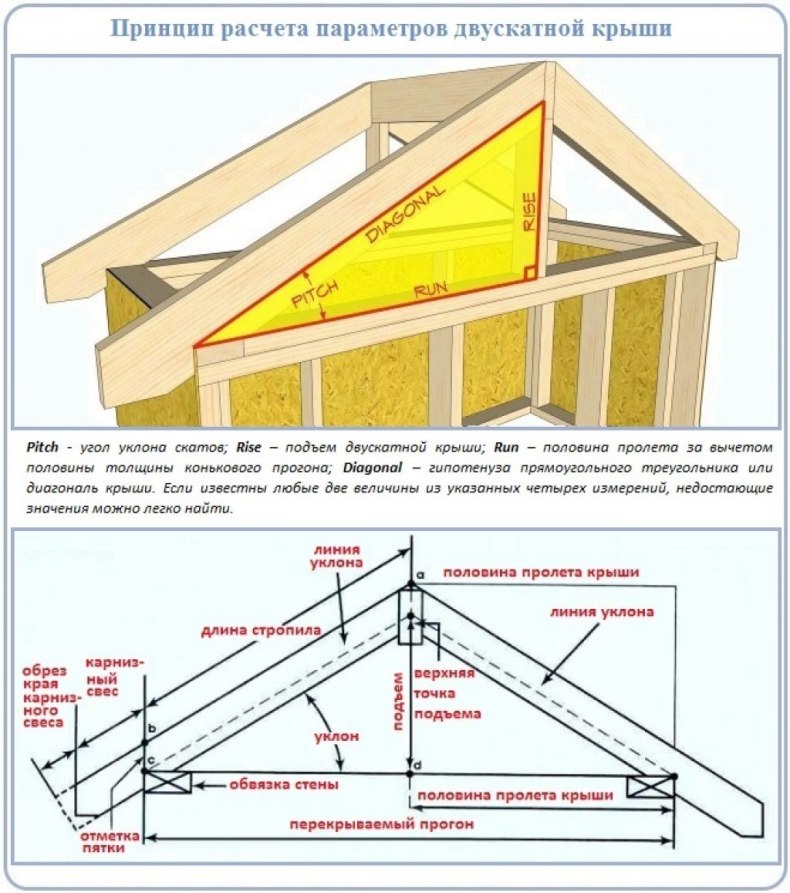

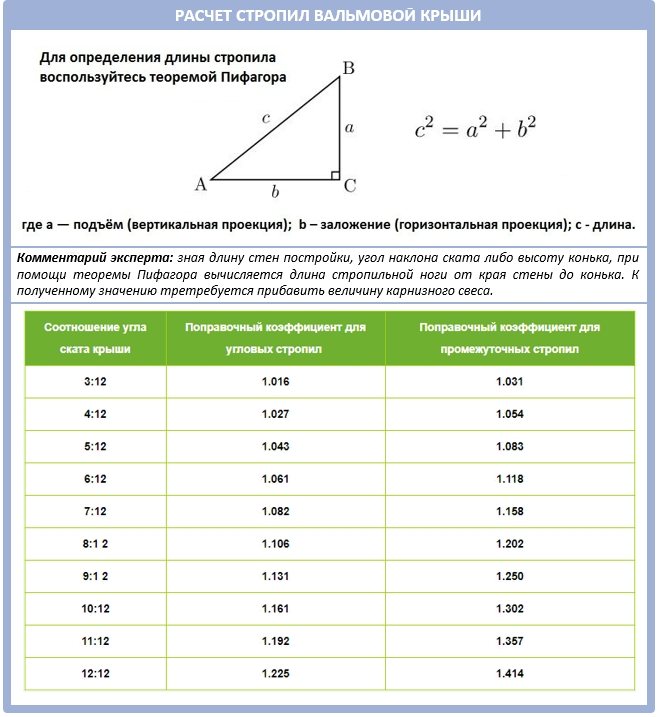

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете. Ширина здания

Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

• Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
• Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
• Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
• Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
• Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.

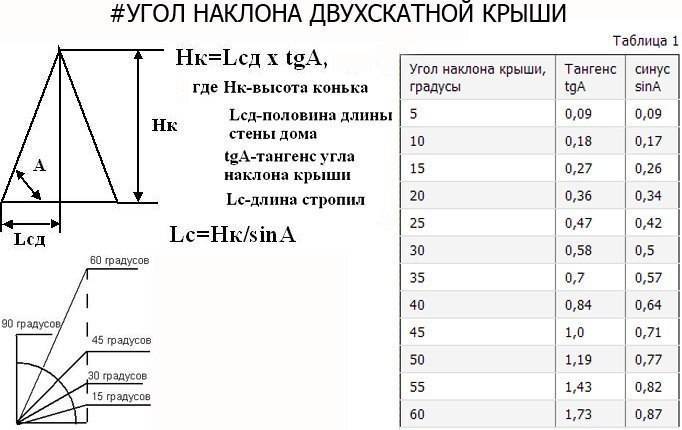

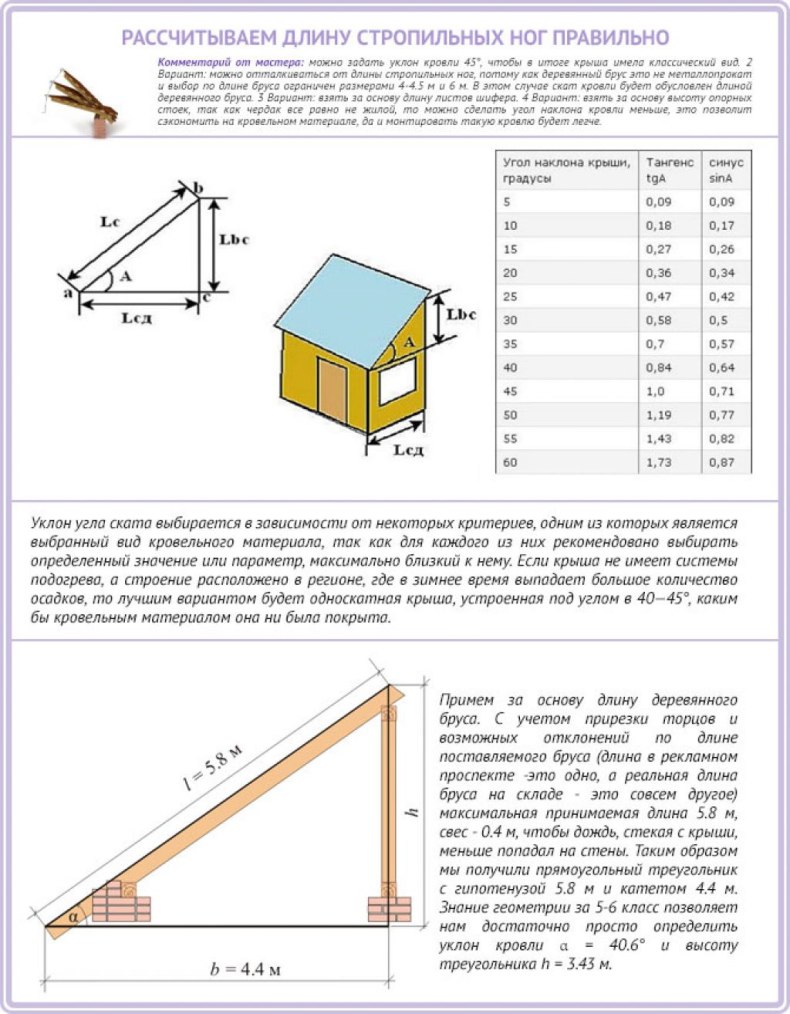

• Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
• Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
• Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
• Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
• Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
• Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
• Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
• Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
• Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
• Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

• Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
• Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
• Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

• Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
• Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
• Расстояние между стропилами не должно быть менее 60 см и более 120 см.
• Все соединения рекомендуется фиксировать двумя разными способами.
• Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
• При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

• Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
• Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
• Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.
