Принцип работы гидроаккумулятора
Электронасос забирает воду из резервуара и закачивает её в мембрану гидроаккумулятора для водоснабжения. На момент достижения заданного порога давления срабатывает реле, насос отключается, подача воды прекращается. Обратный клапан исключает ход воды в обратном направлении, сохраняя давление.
В случае, когда вода тратится и давление понижается, насос вновь запускается, обеспечивая пополнение объёма мембраны. Эффективность узла зависит от объёма гидробака и установленного показателя давления. Показатель, при котором срабатывает реле, можно корректировать.
Важно! В процессе эксплуатации в мембране скапливается растворённый воздух. Это понижает эффективность работы узла
Необходимо производить регулярное стравливание воздуха. Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца.
Оптимальные показатели
Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:
- Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
- Грамотная установка уровня давления воздуха в баке.
При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.
Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.
Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.
Расчет давления
Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где
- P – давление воздуха в атмосферах;
- Hmax – расстояние до наивысшей точки домашней водопроводной сети.
Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

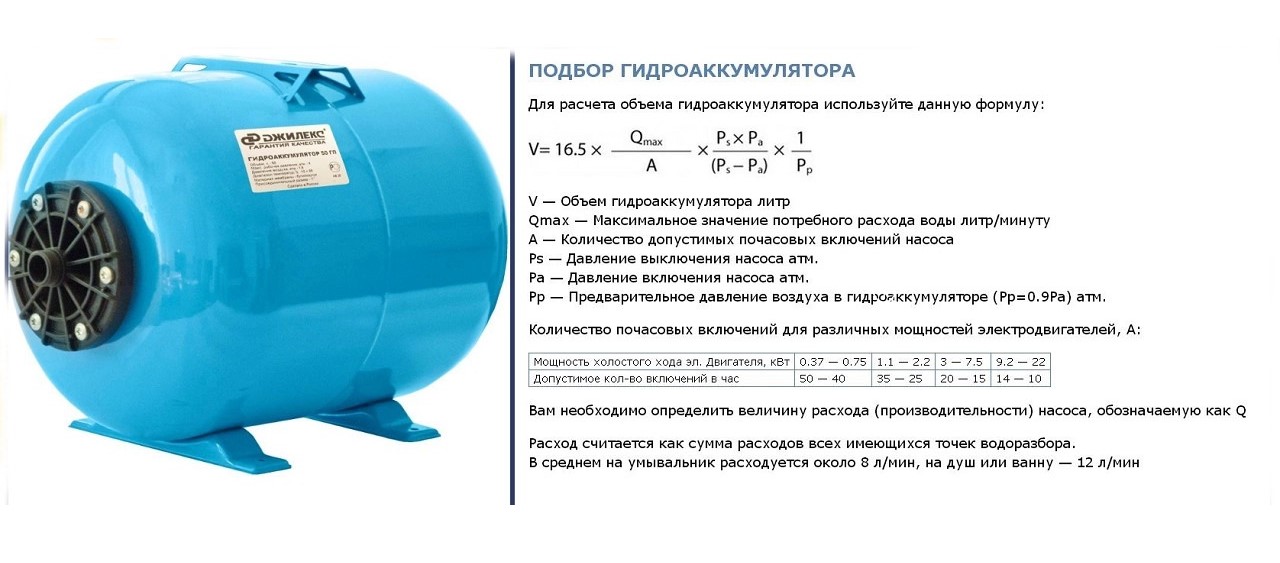

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:
- максимальный расход воды;
- количество включений насоса в час;
- давление воздуха в баке;
- нижний и верхний предел давления для срабатывания насоса;
- коэффициент, связанный с мощностью насоса.
После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.
Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
Как правильно отрегулировать давление в гидроаккумуляторе
Настройка реле давления
Корректная работа насосной станции требует грамотной настройки трех основных параметров:
- Давление, при котором включается насос.
- Уровень отключения функционирующего агрегата.
- Напор воздуха в мембранном баке.
Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.
Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:
- Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
- Гайка большой пружины поворачивается в нужную сторону.
- Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
- Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
- Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
- Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.
За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.
Как работает
Схема водоснабжения дома с гидроаккумулятором. (Для увеличения нажмите)Когда во время работы насоса, под давлением в мембрану поступает вода, за счет этого она увеличивается в объеме.
Естественно, что воздух, находящийся в гидробаке, но вне мембраны начинает сжиматься, создавая определенное давление.
После того, как нужный показатель был достигнут, реле давления автоматически отключает работу электрического насоса, за счет прекращения подачи на него электроэнегрии. Далее, сильно сжатый воздух, оказывая большое давление на воду, которой наполнена мембрана выталкивает её дальше по системе водоснабжения. Поэтому когда открывается кран, из него под определенным давлением начинает идти вода из гидробака.
Специалисты советуют: делая выбор гидроаккомулятора необходимо обращать внимание на то, из какого материала сделана мембрана, на подтверждающие сертификаты относительно возможности использоваться в бытовых системах для питьевой воды.
Когда объем воды в «груше» уменьшается, соответственно уменьшается и давление в сети от гидроаккумулятора. После снижения до определенного показателя опять реле давление срабатывает, насос включается и работает до достижения нужного уровня и все по кругу.
Стоит отметить: со временем работы гидробака показатели давления воздуха по многим причинам могут снижаться.
Выбираем материал внутреннего резервуара
В вопросе, как правильно выбрать гидроаккумулятор, не забывайте о том, из чего будет изготовлена мембрана. Существует несколько вариантов:
Резина из натурального каучука. Преимущество: высокая эластичность. Недостаток: не приспособлена для горячей воды. Как правило, максимальная температура достигает +50 °C.
Искусственная бутиловая резина при меньшей эластичности выгодно отличается расширенным температурным диапазоном: -10…+100 °C.
Искусственная этиленпропиленовая резина (EPDM) имеет еще больший разброс температуры жидкости: -50…+130 °C. Мембрана из такого материала наиболее надежная, прослужит дольше остальных.
Зачем нужен гидроаккумулятор
Есть несколько причин, которые заставляют нас использовать гидроаккумулятор для снабжения водой загородного дома из автономного источника с помощью насоса. Вернее, заставить вас никто не может, но преимуществ это устройство дает немало, и не воспользоваться ими было бы глупо.
В их числе:
- Возможность поддержания давления воды в системе на определенном уровне даже при неработающем насосе;
- Возможность накапливать некий объем жидкости, и использовать её при отключении электроэнергии или поломке насоса;
- Возможность гасить избыточное давление в водопроводной системе и предотвращать разрушительные последствия гидроударов (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать);
- Возможность не давать насосу включаться при каждом открытии водоразборного крана.

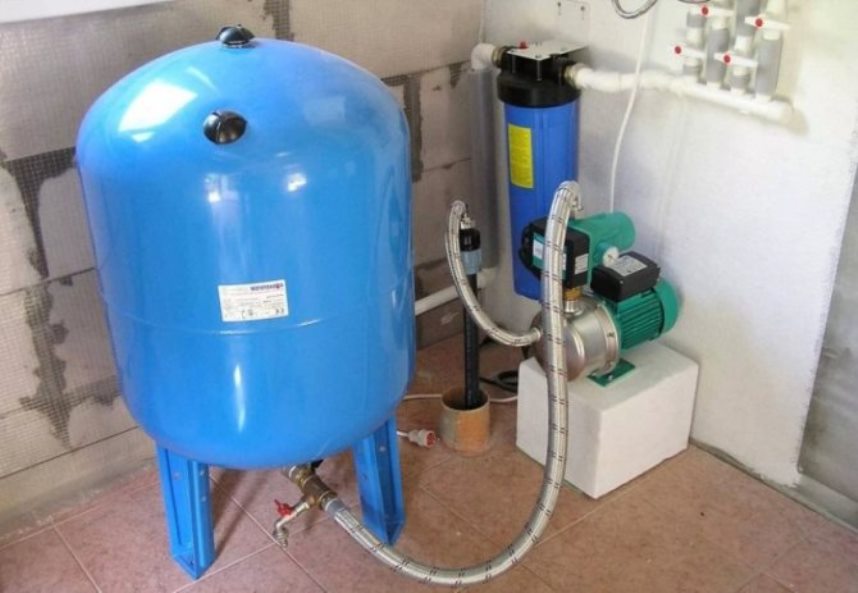

Фото гидроаккумулятора, включенного в систему водоснабжения
Назначение гидравлического аккумулятора
Гидроаккумулятор поддерживает оптимальное давление и сохраняет запас воды
Конструктивные элементы гидробака: корпус, ниппель для подсоединения, прокладка из полипропилена и грушевидная диафрагма из резины, препятствующая контакту воды с внутренней поверхностью корпуса.
Помимо сохранения водного резерва, гидроаккумулятор также используется для таких целей:
- поддерживание стабильного давления в водоснабжающей системе;
- снижение частоты пуска и остановки напорного оборудования;
- защита помпы от изнашивания;
- предохранение от гидроударов.
Диафрагма, находящаяся внутри, герметично подключается к корпусу посредством фланца, оснащенного штуцером с резьбой для подсоединения к системе водообеспечения. Напор возникает благодаря воздуху между стенками прибора и диафрагмой.
Жидкость из колодца или скважины под давлением 1,5–2 атмосферы увеличивает в объеме присоединенную к системе водоснабжения мембрану. В результате происходит сжатие воздуха, что приводит к еще большему росту давления. При достижении определенного уровня посредством реле прекращается подача электричества, и помпа выключается. Дальше, по мере расходования резервного запаса, реле фиксирует снижение давления, запускает насосное оборудование и цикл повторяется.
Назначение гидравлического аккумулятора
Гидроаккумулятор поддерживает оптимальное давление и сохраняет запас воды
Конструктивные элементы гидробака: корпус, ниппель для подсоединения, прокладка из полипропилена и грушевидная диафрагма из резины, препятствующая контакту воды с внутренней поверхностью корпуса.
Помимо сохранения водного резерва, гидроаккумулятор также используется для таких целей:
- поддерживание стабильного давления в водоснабжающей системе;
- снижение частоты пуска и остановки напорного оборудования;
- защита помпы от изнашивания;
- предохранение от гидроударов.
Диафрагма, находящаяся внутри, герметично подключается к корпусу посредством фланца, оснащенного штуцером с резьбой для подсоединения к системе водообеспечения. Напор возникает благодаря воздуху между стенками прибора и диафрагмой.
Жидкость из колодца или скважины под давлением 1,5–2 атмосферы увеличивает в объеме присоединенную к системе водоснабжения мембрану. В результате происходит сжатие воздуха, что приводит к еще большему росту давления. При достижении определенного уровня посредством реле прекращается подача электричества, и помпа выключается. Дальше, по мере расходования резервного запаса, реле фиксирует снижение давления, запускает насосное оборудование и цикл повторяется.
Расчёт гидроаккумулятора
В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.
Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя.
Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта.
Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения
Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака
Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.
Тип гидробака
На рынке существует два вида таких устройств:
Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.
Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.
Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.
Устройство гидроаккумулятора
Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.
Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.
В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.
Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.
Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.
В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.
В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

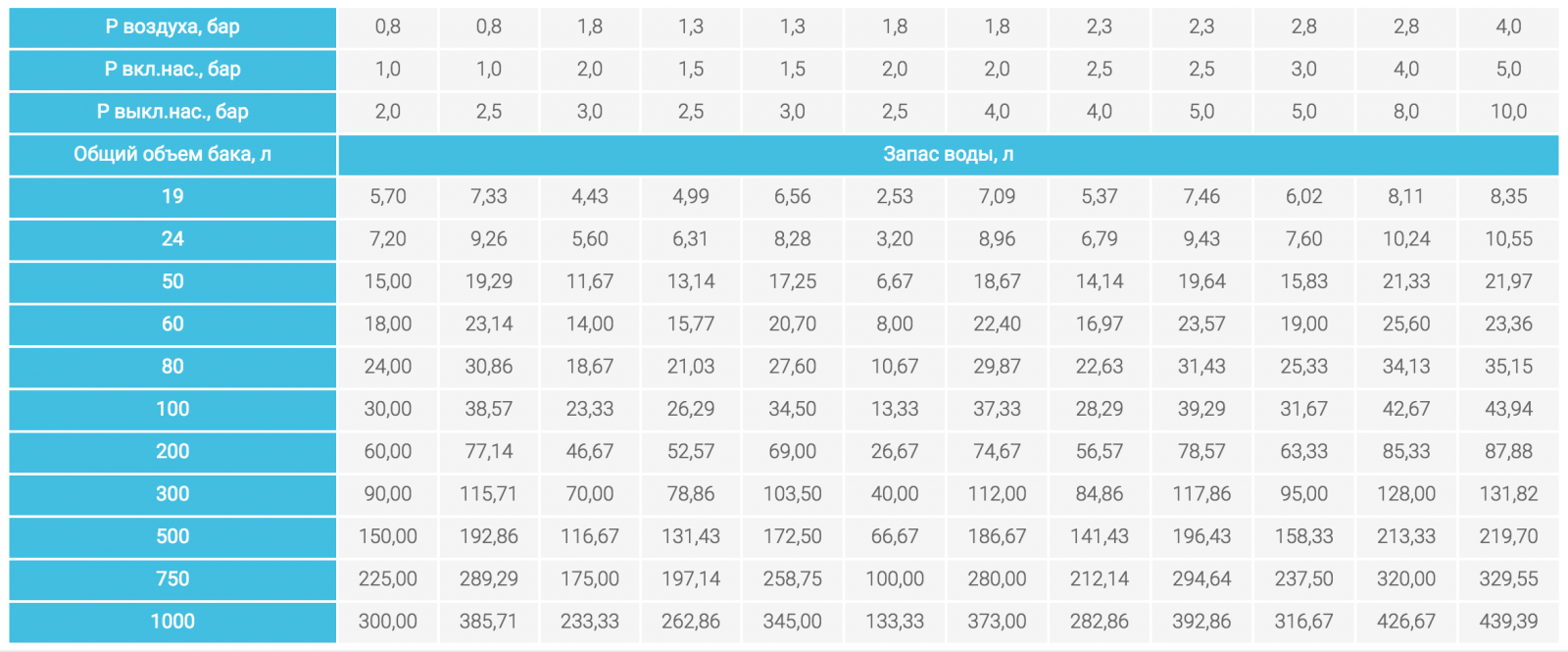

Калькуляторы расчета объема гидроаккумулятора
Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор. Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное. Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.
Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры
Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной. Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора
Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.
На какие модели обратить внимание
Разобравшись в специфике оборудования, перейдем к рейтингу. Чтобы решить, какой выбрать гидроаккумулятор из предложенных моделей, воспользуйтесь знаниями, полученными из нашей статьи.
SPERONI AV 100
Модель для крупного жилища имеет объем 100 литров. Вертикальный тип установки обеспечит оптимальный расход свободного пространства в помещении. Самая сильная сторона аппарата – мембрана из пищевой резины.
Zilmet Ultra-Pro
Гидравлические аккумуляторы производства Zilmet предназначены для питьевой жидкости температурой -10…+99 °C. Также работают с растворами, количество гликоля в которых не превышает половины. Защищены от коррозии.
Джилекс пл./фл 100л
Вместительный гидробак сможет поддерживать систему водоснабжения в крупном доме с большим количеством точек водозабора. Имеет толщину стенок 1 мм. Мембрана выполнена из бутиловой резины.
VCF-36L, вертикальный
Данная модель справится с обслуживанием системы небольшого жилища на 2-3 человека. Устройство характерно вертикальным типом установки. Присутствуют опоры для повышения устойчивости. Объем – 36 литров.
Аквабрайт ГМ-80 B
Температурный диапазон жидкости такого агрегата составляет 0…+99 °C. Воздух в баке имеет давление 1,5 атмосфер. Тип установки данного устройства от Аквабрайт – вертикальный. Емкость составляет 80 литров.
Смета на строительство дома, на ремонт и отделку квартир – программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.
Схема подключения гидроаккумулятора
В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.
Схема обвязки повысительной насосной станции
Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.
Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.
Схема для погружного насоса
Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.
При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.
Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.
Подключение гидроаккумулятора к водонагревателю
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.
Подключение гидроаккумулятора к насосной станции
Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.
Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

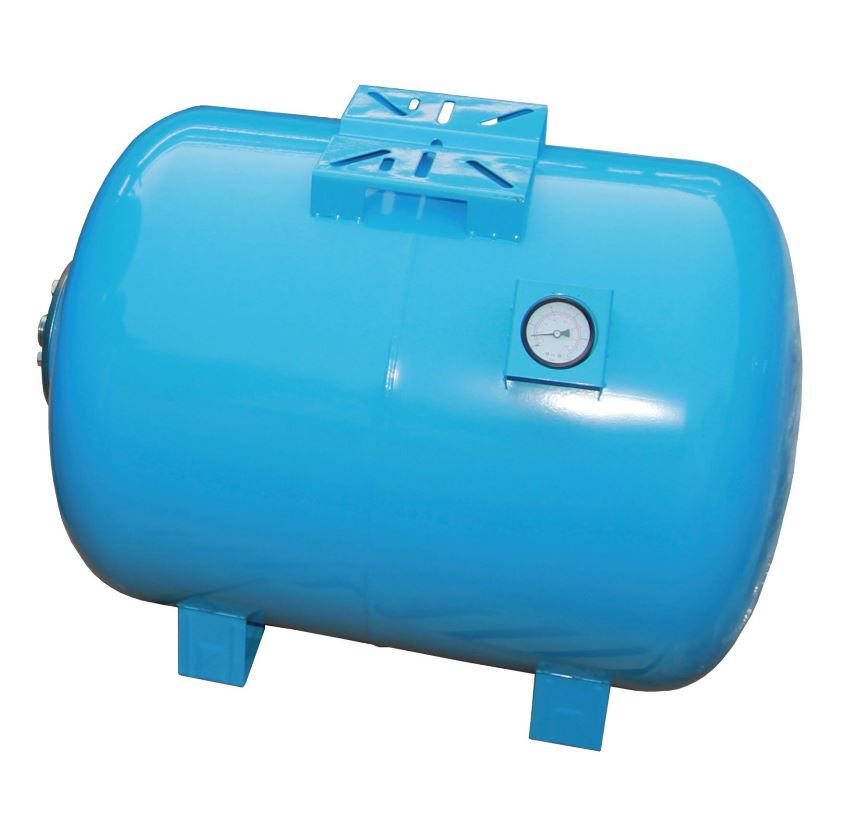

Что такое гидроаккумулятор
Это металлический бак, зачастую синего или голубого цвета. Внутри него находится каучуковая емкость для жидкости – мембрана.
Принцип работы
Пространство внутри металлического бака, но снаружи мембраны находится под давлением, которое можно регулировать с помощью ниппеля. В процессе работы насоса мембрана наполняется водой. С увеличением объема жидкости каучуковая емкость расширяется, повышая давление внутри гидравлического аккумулятора. Когда вода перестает поступать, повышенное давление даёт о себе знать: сжатый воздух воздействует на мембрану, выталкивая ее содержимое из бака.
Для чего нужен гидроаккумулятор
Рассмотрим основные функции гидравлического аккумулятора:
Снижает вероятность возникновения гидроударов в вашей системе водоснабжения.
Сохраняет требуемые показатели давления.
Создает водный резерв, чтобы снизить частоту включения насосов.
Важен ли подбор гидробака?
Мы упомянули, что гидравлический аккумулятор позволяет уменьшить количество включений насоса, но так ли это важно? В оптимальных условиях число включений не должно превышать 20 в час, в максимальных – 30. Если на постоянной основе насос будет активироваться чаще, это вызовет:. Перебои в системе водоснабжения.
Раннюю поломку оборудования.
Перебои в системе водоснабжения.
Раннюю поломку оборудования.
По этой причине наличие гидробака в системе имеет большую значимость. А правильный подбор повысит его эффективность.
Заказать установку гидроаккумулятора
Если вам нужна помощь с выбором и установкой гидробака, обращайтесь к нашим специалистам. Мы подберем для вас модель с учётом оптимальных параметров. Доставим оборудование на ваш участок и установим по всем правилам.
В нашей компании вы можете заказать обвязку скважины. Тогда мы подберем и установим насос, гидроаккумулятор и автоматику. Проведем настройку оборудования и пуско-наладочные работы. Оформим гарантию на установленную технику.
Чтобы заказать монтаж гидробака или обвязку скважины, оставьте заявку на сайте. Специалист перезвонит вам и ответит на любые вопросы.
16.11.2019 11:42:43
6293
Роль в системе отопления
Основные задачи гидроаккумулятора:
- накопление в себе «излишков» теплоносителя при его расширении;
- удаление воздуха;
- восполнение объёма при возможных протечках или падении уровня воды (антифриза).
Существует два типа баков – открытого и закрытого типа. Второй вариант используется в большинстве современных отопительных систем. Это полностью герметичный гидроаккумулятор с мембраной или грушей (она используется в ёмкостях большого размера).
Устанавливаются гидроаккумуляторы только для отопления с циркуляционным насосом, так как эта система характеризуется высоким рабочим давлением.

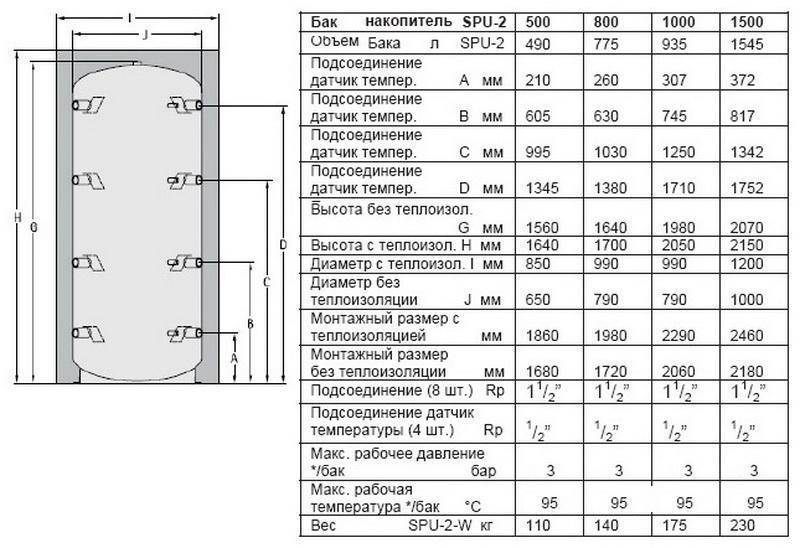

Подбор гидроаккумулятора
Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.
Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения.
Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.
При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
На какое давление должен быть рассчитан приобретаемый гидроаккумулятор
Как правило, рекомендуемым для гидроаккумулятора является такое минимальное давление, которое меньше на 0,1÷0,5 бар того давления, при котором срабатывает автоматика насоса. Например, минимальное значение срабатывания автоматика насоса составляет 1,6 бар. При таких условиях нормальное давление для гидроаккумуляторного бака составит 1,3÷1,5 бар. То есть речь идет о минимальном давлении находящегося в нем воздуха.
Но необходимо также знать и максимальное давление, возникающее во время работы оборудования. Производители, как правило, указывают максимально допустимый предел. Для разных моделей эта величина различна. И может находиться в интервале 6÷10 бар.
Покупая гидроаккумулятор, давление в его полости надо проверить манометром. Чтобы его можно было присоединить, на корпусе имеется специальный ниппель. Некоторые модели уже имеют в своем составе подсоединенный манометр. Производя замер, надо убедиться, что уровень давления соответствует необходимому. Причем отталкиваться при оценке следует от параметров включения насоса.
В принципе, также следует слегка ориентироваться и в вопросе функционирования данного агрегата
Важно, в частности, понимать тот факт, что водяной поток поступает в мембрану, а не в полость бака. Если давление окажется ниже рекомендуемого, продолжительность заполнения мембраны водой станет больше нормативной
Хотя насос будет включаться реже, но пострадать может мембрана. Она может просто-напросто разорваться. Поэтому особенно важно производить проверку давления в устройстве не реже одного раза в полугодие.
Если давление понижено, то воздух докачать можно, используя обычный автомобильный насос. Однако переусердствовать в этом деле нельзя. Если допустимую планку превысить, то мембрана станет принимать меньший объем воды. В результате включения насоса станут более частыми. То есть надо понимать, что поддержание давления на рекомендованном уровне является залогом безотказного функционирования водопровода.
Подробно о принципе работы гидроаккумулятора вам расскажет следующее видео:
Значение давления в гидроаккумуляторе
Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы
Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.
Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:
- Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
- Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
- Создание запаса воды внутри бака, который используется при отключении электричества.
Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.
