Как сделать защиту от отгорания нуля? Для защиты нужно установить реле напряжения в квартирный щиток, на нулевые проводники поставить автоматы. Лучшим решением для защиты своей сети от отгорания нуля и импульсных помех будет использование инверторного стабилизатора, который на выходе даст идеальную синусоиду с частотой 50 Гц с минимальными искажениями.
1.7.100
В электроустановках с глухозаземленной нейтралью нейтраль генератора или трансформатора трехфазного переменного тока, средняя точка источника постоянного тока, один из выводов источника однофазного тока должны быть присоединены к заземлителю при помощи заземляющего проводника.
Искусственный заземлитель, предназначенный для заземления нейтрали, как правило, должен быть расположен вблизи генератора или трансформатора. Для внутрицеховых подстанций допускается располагать заземлитель около стены здания.
Если фундамент здания, в котором размещается подстанция, используется в качестве естественных заземлителей, нейтраль трансформатора следует заземлять путем присоединения не менее чем к двум металлическим колоннам или к закладным деталям, приваренным к арматуре не менее двух железобетонных фундаментов.
При расположении встроенных подстанций на разных этажах многоэтажного здания заземление нейтрали трансформаторов таких подстанций должно быть выполнено при помощи специально проложенного заземляющего проводника. В этом случае заземляющий проводник должен быть дополнительно присоединен к колонне здания, ближайшей к трансформатору, а его сопротивление учтено при определении сопротивления растеканию заземляющего устройства, к которому присоединена нейтраль трансформатора.
Во всех случаях должны быть приняты меры по обеспечении непрерывности цепи заземления и защите заземляющего проводника от механических повреждений.
Если в PEN-проводнике, соединяющем нейтраль трансформатора или генератора с шиной PEN распределительного устройства напряжением до 1 кВ, установлен трансформатор тока, то заземляющий проводник должен быть присоединен не к нейтрали трансферматора или генератора непосредственно, а к PEN-проводнику, по возможности сразу за трансформатором тока. В таком случае разделение PEN-проводника на PE— и -проводники в системе должно быть выполнено также за трансформатором тока. Трансформатор тока следует размещать как можно ближе к выводу нейтрали генератора или трансформатора.
Подбор сечения ГЗШ
Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:
открытой – без каких-либо шкафов
должна предусматривать возможность индивидуального присоединения всех проводников
То есть, под один болт разрешается сажать не более одного проводника или наконечника.
Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.
В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:
Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!
Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.
Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).
Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.
Чему же верить и как собирать щитовую РЩ-0,4кв? Поскольку циркуляр является своеобразной выжимкой правил и уточнений ПУЭ, то конечно, можно отталкиваться и от него.
Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:
не менее сечения фазного проводника
и одновременно соответствовала PEN
В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.
Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.
При расчете сечения не забывайте про разницу материалов и марку кабеля.
Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!
Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.
Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.
К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.
По меди это соответствует сечению жилы чуть более 70мм2.
Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.
При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.
В этом случае выбирайте шинку потоньше, но несколько большую по ширине.
Дополнительные размеры медных шин:
При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.
Здесь как понимаете, размеры уже будут существенно отличаться.
А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.
Правила заземления трубопроводов
Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).
В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.
- Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
- Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.
Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.
Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.
Что такое нулевой провод?
Нулевой провод — это проводник, который соединен с заземленной частью трансформатора.
Если однофазные нагрузки (220В) потребителей, распределены неравномерно, то в системе возникнет так называемое напряжение смещения нейтрали (перекос фаз), которое вызовет несимметрию напряжений нагрузки. Это может привести к тому, что часть потребителей, будет иметь пониженное напряжение, а часть повышенное. Повторные заземления «нуля», позволяют снизить перекос фаз и выровнять фазные напряжения, отводят часть грозовых и коммутационных перенапряжений, обеспечивают время срабатывания автоматов защиты(которое регламентируется нормативными документами) и т.п. Если рассматривать аварийную ситуацию на ВЛ, например обрыв или прогорание нулевого провода, то отсутсвие или несоответствие (повторных заземлений ВЛ) нормативам, может привести к непредсказуемым последствиям для потребителей.
Определение PEN (совмещенный нулевой рабочий и защитный проводник) «появилось», когда для повышения уровня электробезопасности в электроустановках жилых и общественных зданий, был введен в действие первый из комплекса стандартов ГОСТ Р 50571.1 (дата введения 01.01.95) на базе нормативов МЭК (Международная электротехническая комиссия). Комплекс новых стандартов внедрил «Типы систем заземления» для электроустановок напряжением до 1 кВ, где каждая система является общей характеристикой питающей электрической сети и электроустановки здания. В главе 1.7 ПУЭ 7-го издания (2002г.) дана классификация электроустановок в отношении применяемых систем заземления.
В настоящее время электросети частных домов, дач, которые запитаны от ВЛ — относятся (по ряду причин) к системам заземления TN-С, TN-C-S или ТТ. Систему ТТ рассматривать не будем (другая тема). Система заземления TN-С ещё осталась во многих загородных домах старой застройки, где не проводилась реконструкция электропроводки. В связи с тем, что система TN-С запрещена для однофазных потребителей в новом строительстве и при реконструкции электросетей зданий (это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии — 1.7.132) — её тоже рассматривать не будем.
У электроустановок с типом системы заземления TN-C-S нейтраль питающей линии (PEN) раделяется на нулевой рабочий проводник (N) и нулевой защитный (PE), а линии групповой сети, прокладываемые от групповых щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). В системе TN-C-S все открытые проводящие части эктроустановки имеют непосредственную связь с точкой заземления трансформаторной подстанции. В соответствии с п.1.7.102 на вводах ВЛ к таким электроустановкам должны быть выполнены повторные заземления — сопротивления которых нормируются.
Для обеспечения электробезопасности, должен быть выполнен комплекс требований, как к заземлению, так и к электропроводке дома, указанных в главах ПУЭ (гл.1.7 и гл.7.1).. Эти требования взаимосвязаны и их частичное выполнение может привести неблагоприятным последствиям.
Влияние изоляции
Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.
Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд.
Он, соответственно, сильно снижает сопротивление установленному заземлению. Также может использоваться и переносное заземление, в котором струбцина является основной деталью.
Сопротивление повторного заземления на вводе ВЛ к электроустановке загородного дома.
Какое должно быть сопротивление заземляющего устройства при повторном заземлении? Электросеть загородного дома относится к электроустановкам напряжением до 1кВ(1000 Вольт) с глухозаземленной нейтралью. Максимально допустимое сопротивление растеканию тока НЕ ЗАВИСИТ от количества фаз, от выделенной мощности. Сопротивление заземления зависит от ЛИНЕЙНОГО НАПРЯЖЕНИЯ ПИТАЮЩЕЙ ЛИНИИ. Стандартное линейное напряжение питающих линий жилого сектора — 380 вольт. Линейное напряжение — это напряжение между фазными проводами — его значение 380В. Фазное напряжение — это напряжение между фазным и нулевым проводами — его значение 220В.
Сопротивление заземляющего устройства электроустановки загородного дома, до присоединения к нулевому проводу, при однофазном или трёхфазном вводе не должно превышать 30 Ом.
Нормы приёмо-сдаточных испытаний. Наибольшие допустимые значения сопротивлений заземляющих устройств ПУЭ.
Системы молниезащиты
Наиболее популярной системой защиты зданий, сооружений и систем прокладки электрических проводов и кабелей от молний является, так называемая, внешняя система, состоящая из молниеприемника (штыревого, сетчатого или тросового), токоотвода и системы заземления.
Молниеприемник должен монтироваться таким образом, чтобы надежно защищать углы возвышающихся конструкций. На токоотвод возлагается функция безопасного отвода тока молнии к заземлителю. Количество токоотводов определяется архитектурой здания, но минимальное количество проводников независимо от габаритов постройки принимается равным двум. При этом следует учитывать, что токоотвод должен иметь минимальную протяженность, и петли не допускаются. Задача заземлителя – безопасное распределение токов в грунте.
С 1980-х годов в качестве альтернативы классической системе молниезащиты металлических кабельных каналов иногда используют, так называемые, активные молниеприемники с ионными генераторами. При приближении грозы ионный генератор возле наконечника молниеприемника генерирует раннюю эмиссию встречного стримера, притягивая опасные разряды молнии на себя. Зона защиты таких приемников намного шире, чем у классических, они менее заметны визуально, и отсутствует необходимость монтажа на кровле молниеприемной сетки.
Конструкция контура
Составные части
Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.
Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
- В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
- Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
- Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).
Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).
Различие по месту устройства
Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).
При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.
Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.
Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.
Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»
Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».
Правила заземления приборов
Для заземления приборов необходимы специальной конструкции розетки с заземляющими контактами. На таких розетках есть место заземления прибора. Если предусмотрено присоединение провода заземления напрямую к корпусу, обозначение заземления указывается на приборах специальным знаком.
Рисунок №3. Розетка с контактами заземления
К розетке нужно подвести трёхжильный провод. Современные кабели, используемые для проводки имеют три провода, которые для идентификации маркируются разными цветами. Нулевой провод окрашивают в синий цвет, фазный в коричневый или чёрный. Третий проводник−заземляющий, может быть жёлтым, зелёным или двухцветным (жёлтый +зелёный).
Рисунок №4. Кабель с жилой заземления
При трёхпроводных сетях в квартире фазу, ноль и заземление нужно брать в распределительной коробке, относящейся к линии розеток. Заземление приборов, в случае когда проводка двухжильная, делается несколько иначе. При двухпроводных сетях, когда заземляющий провод отсутствует, его проводят от электрощита
При этом следует принять во внимание, что сечение медного заземляющего проводника не должно быть меньше 2,5 мм. Категорически запрещается использовать в качестве заземлителя водопроводные и газовые трубы, или трубы центрального отопления
1.7.61
При применении системы рекомендуется выполнять повторное заземление PE— и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.
Внутри больших и многоэтажных зданий аналогичную функцию выполняет уравнивание потенциалов посредством присоединения нулевого защитного проводника к главной заземляющей шине.
Повторное заземление электроустановок напряжением до 1 кВ, получающих питание по воздушным линиям, должно выполняться в соответствии с 1.7.102-1.7.103.
Какие электроустановки подлежат заземлению?
Чаще понятие электроустановки применимо к промышленным объектам. Но в частном доме тоже найдется то, что попадает под определение электроустановки. Потому стоит ответить на этот вопрос.
В условиях повышенной опасности необходимо заземление при номинальном напряжении 42В переменного тока или 110 постоянного. В большинстве же случаев — при 380В переменного тока
И здесь важно уточнить, что это справедливо, если помещение не взрывоопасно
Но ведь нет необходимости занулять или заземлять каждую деталь. А какие части электроустановок подлежат заземлению?
В предыдущей части мы уже частично ответили на этот вопрос: корпуса, трубы. В список обязательных к заземлению элементов следует добавить каркасы распред.щитов и металлические конструкции кабельных линий.
1.7.94
Если заземляющее устройство электроустановки
напряжением выше 1 кВ сети с эффективно заземленной нейтралью соединено с
заземляющим устройством другой электроустановки при помощи кабеля с
металлической оболочкой или броней или других металлических связей, то для
выравнивания потенциалов вокруг указанной другой электроустановки или здания, в
котором она размещена, необходимо соблюдение одного из следующих условий:
1) прокладка в земле на глубине 1 м и на расстоянии 1 м от
фундамента здания или от периметра территории, занимаемой оборудованием,
заземлителя, соединенного с системой уравнивания потенциалов этого здания или
этой территории, а у входов и у въездов в здание — укладка проводников на
расстоянии 1 и 2 м от заземлителя на глубине 1 и 1,5 м соответственно и
соединение этих проводников с заземлителем;
2) использование железобетонных фундаментов в качестве заземлителей
в соответствии с 1.7.109, если при этом обеспечивается допустимый уровень
выравнивания потенциалов. Обеспечение условий выравнивания потенциалов
посредством железобетонных фундаментов, используемых в качестве заземлителей,
определяется в соответствии с ГОСТ
12.1.030 «Электробезопасность. Защитное заземление, зануление».
Не требуется выполнение условий, указанных в пп.1 и 2, если
вокруг зданий имеются асфальтовые отмостки, в том числе у входов и у въездов.
Если у какого-либо входа (въезда) отмостка отсутствует, у этого входа (въезда)
должно быть выполнено выравнивание потенциалов путем укладки двух проводников,
как указано в пп.1, или соблюдено условие по пп.2. При этом во всех случаях
должны выполняться требования 1.7.95.
Самостоятельное изготовление
Самостоятельное изготовление заземления представляет собой последовательный процесс, состоящий из нескольких этапов, каждый из которых имеет свои особенности. Для этого не нужна кипа бумаг, так как в частном строительстве разрешение не требуется. Монтаж следует осуществлять в теплое время года, когда грунт оттаял, просох и осел.
Для работы потребуется:
- сварочный аппарат;
- болгарка, перфоратор;
- уровень, рулетка;
- плоскогубцы;
- лопата, кувалда;
- кисточка, краска;
- гофрированная трубка;
- алюминиевый скотч.
Работа выполняется в такой последовательности:
- Составление проекта. На его основании проводится расчет материалов и оборудования. Следует делать небольшой запас, так как в процессе работы возможны ошибки.
- Проведение разметки. Аккуратно снимается дерновый слой, затем отрывается котлован заданной формы. Вынутый материал нужно сохранить, так как он пойдет на обратную засыпку.
- От середины одной стороны или от угла прокапывается ровная траншея к зданию. Она нужна для укладки кабеля или другого проводника тока между рамкой и электрическим щитом.
- Выпиливаются электроды. Их концы заостряются для более простого погружения в почву. После этого штыри забиваются в грунт по углам траншеи. Если используется уголок, предварительно бурятся отверстия, а проемы заполняются смесью земли и соли.
- Выпиливаются стороны контура. Проводится их соединение с электродами и между собой. Места сварки закрашиваются.
- Возле канавы к дому к рамке приваривается болт. К нему прикручивается кабель. Стык закрывается пластиковой бутылкой, горлышко которой герметизируется алюминиевым скотчем.
- Ввод в дом делается в цоколе. Чтобы предотвратить перетирание изоляции кабеля, в отверстие вставляется гибкая стальная трубка. Кабель протягивается в нее и подключается к щиту.
- Заключительным этапом является заполнение канав грунтом, его выравнивание и трамбовка.
Самостоятельное изготовление
После подготовки всех необходимых материалов и выбора подходящего места для обустройства заземления можно переходить к непосредственным операциям по сборке заземляющего контура. На подготовительной стадии нарезаются трубные или другие профильные отрезки, размер которых выбирается на 20-30 см больше расчётного (это нужно для компенсации изгиба вершины заготовки при её вбивании в землю).
Одновременно с подготовкой точечных штыревых заземлителей начинается этап земляных работ, состоящих в подготовке канавок со скошенными краями (для лучшего удерживания грунта от осыпания).
Порядок производимых при земляных работах операций выглядит следующим образом:
- Сначала подготавливается (расчищается) площадка под будущий контур заземления и делается его разметка;
- Затем по уже нанесённой разметке выкапываются канавки глубиной 70-80 см и шириной порядка 50 см (глубина выбирается из соображения минимальной коррозии металлосвязей);
- После этого нарезанные по длине штыри забиваются в намеченных точках так, чтобы над поверхностью выступало около 20 см (смотрите фото ниже);
Обустройство заземляющего контура
- По завершении монтажа всех вертикальных элементов верхние их части срезаются, а контактные площадки тщательно зачищаются, после чего к ним привариваются металлосвязи;
- После того, как все сварочные швы остынут, они зачищаются болгаркой со шлифовальным диском, а затем окрашиваются специальной защитной краской на основе гудрона;
Обратите внимание! Покраске подвергаются лишь места образования сварных сочленений, наиболее подверженные коррозии
- Далее от ближайшей к жилому строению точки КЗ прокапывают канавку на ту же глубину, что была вырыта под металлосвязи (её ширина может быть чуть меньше, поскольку соединительная полоса делается цельной, не требующей проведения сварных работ);
- Затем в подготовленную траншею укладывается полоса металла с типоразмером не менее 25х4 мм, которая впоследствии приваривается к штырю или перемычке (металлосвязи);
- На заключительной стадии работ у самой стены дома уже проложенная металлическая полоса поднимается на высоту порядка 200 мм, где к ней на болт или сварку подсоединяется шина (провод), идущая на ГЗШ распределительного щитка (фото ниже).
Ввод заземления в дом
Для подключения готового заземления в действующую цепь электроснабжения потребуется ознакомиться с существующими схемами организации заземления.
Ввод в дом
На шину заземления распределительной системы контур заводится с помощью стальной полосы с типоразмером 24х4 мм или же медной и гибкой проволоки сечением 10 мм². В отдельных случаях, специально оговариваемых в ПУЭ, для этого допускается применять алюминиевый провод сечением 16 мм² (смотрите рисунок ниже).

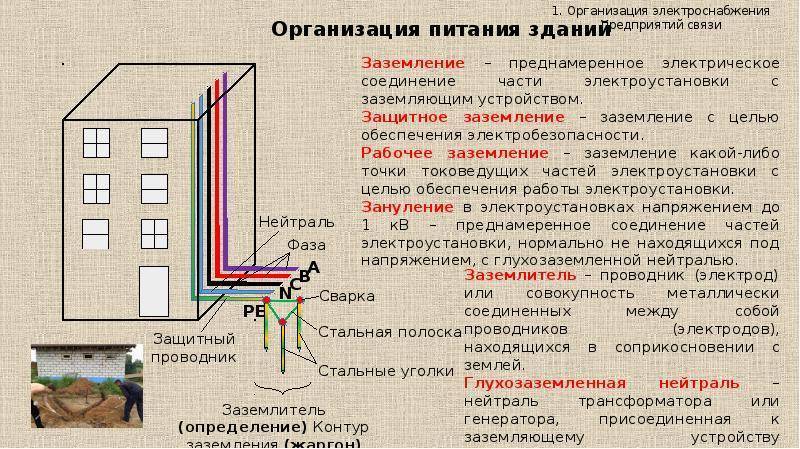

Схема заведения заземления в щиток
При возможности выбора между предложенными выше вариантами предпочтение отдаётся медному проводу, имеющему наиболее подходящие для выполнения поставленной задачи характеристики.
В заключительной части обзора обратим внимание пользователей на то, что сделать заземляющий контур своими руками не очень просто, поскольку при проведении этих работ необходимо строгое соблюдение требований ПУЭ. Для тех, кто полностью не уверен в своих силах, всегда имеется «запасной» выход – пригласить представителей организации, специализирующейся на изготовлении заземлений
2.5.218
Если при расстояниях, указанных в 2.5.216 и
2.5.217, от ВЛ до зданий и сооружений, имеющих приемную радио- или
телевизионную аппаратуру, радиопомехи превышают значения, нормируемые
государственными стандартами, и соблюдение требований стандартов не может быть
достигнуто специальными мероприятиями (выносными антеннами, изменением
конструкции ВЛ и др.) или эти мероприятия нецелесообразны, расстояния от
крайних проводов ВЛ при неотклоненном их положении до ближайших частей этих
зданий и сооружений должны быть приняты не менее: 10 м — для ВЛ до 35 кВ, 50 м
— для ВЛ 110-220 кВ и 100 м — для ВЛ 330 кВ и выше.
Расчет уровня радиопомех должен выполняться с учетом гл.1.3
и 2.5.81.
Требования к информационному заземлению
FE-заземление обычно описывается требованиями, которые излагаются в эксплуатационной документации изготовителя изделия (паспорт, технические условия, технический регламент и пр.) или в ведомственных нормативных документах. К примеру, для продуктов и систем информационно-коммуникационных технологий (ИКТ), ранее средств ВТИ, будем использовать положения нормативного документа СН 512-78 («Технические требования к зданиям и помещениям для установки средств вычислительной техники»). Опираясь на инструкции, изложенные там, приходим к выводам, что сопротивление заземления такого оборудования не должно превышать 1 Ом. А вот если мы проектируем заземление для чувствительных медицинских приборов, то это значение будет не более 2-х Ом. («Пособие по проектированию учреждений здравоохранения к СНиП 2.08.02-89»).
Здесь используется, так называемая «лучевая схема заземления», с заземлителем типа FE (низкоомным), что приводит к работе без электрических помех всего комплекса ИКТ. В отдельных случаях так же возможно использовать и модульный глубинный заземлитель.
Введём понятие электромагнитной совместимости (ЭМС) оборудования и для этого обратимся к ГОСТ Р 50397-92 (МЭК-50-161-90). ЭМС оборудования, рассматривается в общем случае, как способность оборудования качественно работать в условиях заданной электромагнитной обстановки и не создавать недопустимых помех электромагнитной природы другим приборам и электросети.
И далее с этих позиций попытаемся выяснить причинно – следственную связь между FE – заземлением, ЭМС и безопасностью ИКТ.
Продукт или система ИКТ будет удовлетворять требованиям Европейской директивы по ЭМС EN 55022 при выполнении следующих условий:
- Электромагнитное излучение от активного оборудования в окружающую среду не превышает нормативы EN 55022
- Помехозащищенность активного оборудования не уступает нормативам EN 55024
- Информационная кабельная проводка (т.е. среда передачи сигналов) правильно смонтирована и корректно заземлена
Ещё один важный фактор – это уравнивание потенциалов между заземляющими устройствами PE и FE – типов. Именно этим моментом определяются условия электробезопасности персонала, а также и помехоустойчивость систем ИКТ. Как это реализуется на практике? Обычно электрики монтируют кольцевой соединительный проводник и соединяют его с ГЗШ.
Если же продукты ИКТ работают с напряжением питания 5-12 В постоянного тока и являются слаботочными, то здесь возможны паразитные сигналы, возникшие именно из-за разности потенциалов и их флуктуаций. Дело в том, что некоторые системы ИКТ могут воспринять такой паразитный сигнал, как информационный, вследствие этого, могут произойти сбои в сетях связи, на серверах, а также нарушения работы информационно – измерительных систем. Особенно опасна такая ситуация на объектах критической инфраструктуры.
Другим аспектом качества FE – заземления является информационная безопасность продуктов и систем ИКТ. Дело в том, что побочные электромагнитные излучения и наводки (ПЭМИН) наряду с проблемами ЭМС создают технические каналы утечки конфиденциальной информации, хорошо известные специалистам по информационной безопасности (ИБ).
Особенно актуальна эта проблема для компьютерного оборудования и систем передачи данных, задействованных в обработке информации, которая считается конфиденциальной. Но это уже другая история, относящаяся к компетенциям ФСТЭК, Роскомнадзора и ФСБ.
1.7.83
Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе и защитные заземляющие проводники в системах и , включая защитные проводники штепсельных розеток.
Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.
