Самостоятельная кладка каминов

Подготовительный этап работы

  1. Рулетка.
  2. Болгарка.
  3. Лопата.
  4. Уровень водяной.
  5. Рубероид.
  6. Горелка.
  7. Прут армирующий.
  8. Сварочный аппарат.
  9. Раствор бетона М250.

Сам по себе этап достаточно простой и весьма напоминает классический плитный фундамент, но при этом имеет целый ряд характерных особенностей.

В самом начале выбирается место в помещении под камин. Такое место может быть не только у продольной части стены, но и в угловой. При помощи мела замеряется площадь 110*85 см, на которой и будет проходить вся работа. Для экономии средств можно сделать фигурный замер и немного уменьшить ширину в задней части, но лучше этого не делать, чтобы сохранить идеальные показатели прочности.

Почти всегда полы уже залиты, а полностью поднимать их нет никакого желания. Если под стяжкой нет системы теплых полов, то можно воспользоваться болгаркой и при помощи алмазных дисков просто вырезать отмеченный периметр. При резке нужно быть предельно внимательным, т.к. даже алмазные диски создают свой коэффициент рисков, а это чревато нехорошими последствиями.

После этого можно осторожно по центру вырезанной плиты начать пробивать ломом. Лом позволит пустить трещины по нужной площади, после чего собственноручно все убрать

Глубина выкапываемой ямы составляет 30 см, т.к. масса печки достаточно небольшая, не потребуется особо прочное основание. Стенки с дном заравниваются по мере возможностей, но к особому усердию тут прибегать не стоит.

На дно высыпается 5 см песчаной подушки, которые обильно поливаются водой для усадки, а спустя 2 дня все закрывается рубероидом и прижигается горелкой. Высота прокладки рубероида ограничивается 3 см до уровня поверхности пола, т.е. до самой стяжки.

Далее изготавливается армирующий каркас. Прутья нужны достаточно большого диаметра – 10 мм, и прокладываются они с шагом 10 см. Перпендикулярно им выкладывается аналогичный слой. Все стыки свариваются при помощи электродуговой сварки.

После этого делается еще одна аналогичная обрешетка, которая связывается с первой при помощи обрезков прутьев 15 см, проходящих между каждым стыком. Все стыки также фиксируются сварочным аппаратом для максимальной надежности.

В самом конце заливается раствор бетона М250, уровень которого не будет доходить до основания пола всего 6-7 см. Зачастую используется раствор М300, но под камин нет никакого смысла его лить, т.к. гидроизоляция прекрасно справится с влагой, а масса не такая уж большая. После заливки раствор нужно оставить на 3 недели для полного затвердевания, а уже после этого можно будет начинать основную практическую деятельность, ради которой все и начиналось.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры

Расчёт выполняется следующим образом:

Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см. Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича). Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки. Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Устройство камина из кирпича, подготовка чертежей и проекта печи, фото

Для загородных домов чаще всего выбирают проекты каминов из кирпича.Кирпич огнестоек, прочен и долговечен. Благодаря этим качествам он прекрасно подходит как конструкционный материал. Из кирпича можно выложить любую из известных форм домашнего очага, а используя отделочные материалы и декоративные элементы, придать ему любой стиль.

Принципиальное устройство каминаследующее: топочная часть (топка), дымовая камера и дымоход. Каждая из составных частей выполняет свою функцию и должна соответствовать определенным требованиям и пропорциям. В топочной части происходит сгорание топлива. Дымовая камера предназначена для сбора газообразных продуктов сгорания с последующим отводом их на улицу через дымоход.

Для обеспечения необходимой степени прогрева размер топки кирпичного камина должен относиться к площади помещения как 1:50, при этом отношение высоты к ширине должно быть 2:3. Соотношение глубины топки к ее высоте может находиться в пределе от 1:2 до 2:3.

Создание необходимого уровня тяги выполняется при условии, если площадь сечения дымохода будет в 8 раз меньше площади топки. При определенных условиях это соотношение может доходить до 15.

Перед тем как построить камин из кирпича, необходимо выполнить расчеты фундамента и правильно его возвести. Каминный фундамент должен быть независим от основания дома и при этом иметь с ним одинаковую глубину залегания. При устройстве фундамента нужно предусмотреть качественную гидроизоляцию. Верх основания должен быть примерно на 6-7 см ниже уровня пола.

Разрабатывая чертежи каминов из кирпича своими руками,особое внимание необходимо уделить противопожарной безопасности. Для этого нижний срез топки должен быть не менее чем на 30 см выше уровня пола. Большое значение в этом плане имеет и карниз, отделяющий топочную часть от дымовой камеры

Его основная функция — предотвращение вылета искр и сажи выше своего предела. При этом карниз является одним из основных декоративных элементов, оказывающих влияние на внешний вид камина

Большое значение в этом плане имеет и карниз, отделяющий топочную часть от дымовой камеры. Его основная функция — предотвращение вылета искр и сажи выше своего предела. При этом карниз является одним из основных декоративных элементов, оказывающих влияние на внешний вид камина.

Получить разрешение

Немного о том, как заказать установку камина в компании или сделать своими руками. Дело здесь не только в технической стороне дела. Обычно трудности возникают гораздо раньше, даже при оформлении документов. Пожарные не любят разрешать камины. А разрешительные документы нужны при установке камина в любом жилом помещении. Сложность в том, что не существует законодательной базы, предписывающей правила установки. Аналогичный документ существует для печей, но не для каминов. Но есть в СНиП 2.04.05-91 (об отопительно-кухонном устройстве) приговор, запрещающий установку отопительных приборов с открытым очагом в любом жилом помещении. С этой точки зрения удачно, если вы планируете делать камин в загородном доме, расположенном в дачном поселке – это не считается жилищем.

Как это часто бывает, существует еще один документ (МГСН 3.01-96), который в Москве разрешает установку каминов на верхних этажах, если хозяин один. Так что в столице есть возможность получения разрешения, пусть и не на все.

Также есть бойница для жителей старых кирпичных сталинок и хрущевок, в которых, помимо вентиляционных каналов, в каждой квартире есть еще и камины. К этой же категории относятся дома современной постройки, в которых также есть дымовые каналы. Во всех этих зданиях разрешено включать отопительное оборудование. В общем, имеется в виду плита, но это нигде не прописано.

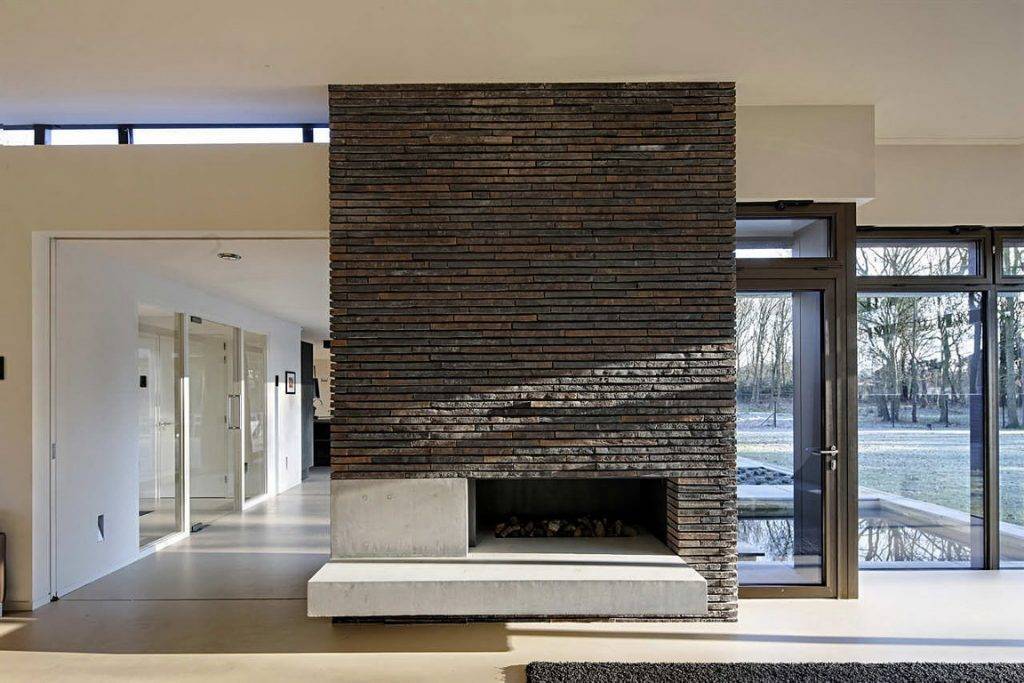

Один из возможных вариантов оформления камина в современном стиле

есть возможность «протолкнуть» путевку оформлением акта и сложной перепланировкой с переносом отопительных приборов.Пример – перенос стен, столбов, интеграция с балконом или лоджией. Не пишите в газетах о журналах центрального отопления или батареях. Именно в этой общей формулировке и находятся нагревательные устройства. В этом же документе укажите, что собираетесь поставить нагревательный прибор на пламя, приложив проект, сделанный в проектной организации. В этом случае самодельные открытки не проходят. Есть вероятность. Но в целом владельцы домов и квартир будут гоняться долго и упорно. И не пытайтесь спорить, иначе вы никогда не получите разрешения. Переделайте все, что им требуется. Другого пути нет. Домовладельцам станет немного легче. Логика понятна: если возникнут проблемы, вы обожжетесь. С хозяевами квартир разговаривают жестко, но разрешение получить еще можно.

Вариант кирпичного камина в углу

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

  1. Встроенные.
  2. Пристенные.
  3. Угловые.
  4. Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.


Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

Открытый или альпийский (швейцарский)

Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.

Альпийский или швейцарский камин имеет запоминающийся облик

Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.

Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.

Расчет размеров и подготовка материалов

Для обустройства камина воспользуйтесь готовой схемой кладки кирпича – это позволит избежать ошибок. Если вы не сильно разбираетесь в тонкостях каминного дела, следует воспользоваться услугами профессионального инженера. Ещё один замер никогда не будет лишним.

После платного выезда в большинстве случаев хозяину объекта отправляется смета, где расписаны все необходимые материалы для возведения каминного очага, а также предварительный план установки. При помощи такой делегирования вы заметно сэкономите время и ваши нервы.

Как сделать самостоятельно чертеж кладки?

Для начала нужно выбрать и измерить комнату, в которой будет находиться камин и зарисовать схему с учетом масштаба. После зарисовки рассчитывается размер топливника, он не должен быть менее 1/50 комнаты.

Для лучшей теплоотдачи и исключения попадания дыма в помещение нужно соотнести глубину и высоту. Правильными пропорциями будут такие, как 1:2 или 2:3.

Отверстие у дымохода должно быть примерно в 7-8 раз меньше, чем площадь топки. Круглая труба намного сложнее устроена, чем прямоугольная. Ее длина должна быть около 5 м (средний размер), а диаметр — не менее 10 см.

По окончании расчетов и составления чертежа можно приступить к подготовке инструментов и материалов.

Перед покупкой понадобится рассчитать количество кирпичей, которое потребуется для возведения камина. Кроме этого, нужно приобрести дополнительно глину, песок, щебень, цемент, арматуру длиной 0,7 м, заслонку. Из материалов пригодится рулетка, шпатель, мастерок, болгарка, строительный отвес и уголок.

Такой список материалов вы с легкостью найдете на строительном рынке и гипермаркете.

Порядовка и основные требования к изготовлению

Подготовившись к работе, имея в наличии схему порядовки
, материалы и инструменты. Нужно знать и несколько важных правил:

  • В воде отмачиваются только красные кирпичи, чтобы не впитывали влагу из раствора. Огнеупорные кирпичи не отмачиваются, а только омываются водой от пыли.
  • В сторону очага при кладке стоит направлять только цельную сторону кирпича.
  • Каждый ряд кладки нужно предварительно развертывать насухо. Без раствора. Подгоняя кирпич. Только потом делать все начисто с раствором.
  • Для топливника лучше всего подойдет , но, если такового нет в наличии, подойдет и красный. Его выполняют с глухим подом. Также топливник может быть перекрыт декоративным настилом.
  • Дымоход английского камина
    нужно конструировать отдельно от любых других отопительных печей.
  • Доска-полка, как украшение камина
    в соответствующем стиле
    , лучше всего, если будет из дуба или сосны, имея толщину от 40-60 мм. Тонировать, только анилиновыми красителем.
  • Топка камина делается без колосниковой решетки.
  • Кладка — с расшивкой швов, потому снаружи не штукатурится.
  • Место примыкания дымосборника к стенам тщательно уплотняются глиной или асбестом, растворенным в водоэмульсионной краске.
  • Для повышения теплоотдачи можно установить стальные заслонки.
  • Выше дымового канала устанавливают задвижку.
  • Отверстие для прочистки камеры воздухооборота выполняется в устье дымоходного канала.
  • Площадку перед порталом стоит делать из огнеупорного или облицовочного кирпича. Оптимальная ширина площадки 50 см. По бокам от камина
    — минимум по 20 см.

Стоит с полной серьезностью отнестись к самостоятельной кладке камина в английском стиле своими руками
, так как неточности в расчетах порядовки
и выполненных действиях могут губительно сказаться на всей конструкции.

Виды каминов и способы их размещения

Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.

Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:

  1. Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
  2. Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
  3. Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.

Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:

  • Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
  • Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.

Пошаговая инструкция по кладке камина

Прежде всего, нужно обозначить на стене контуры будущего камина. Фундамент покрывается двойным слоем рубероида или толя для гидроизоляции. Сначала кирпичи необходимо укладывать насухо (без раствора) для тщательной и правильной подгонки. В процессе выкладывания подтопки с внутренней стороны обязательно применяется огнеупорный кирпич. Стесанные поверхности кирпича закрываются кладкой.

После выполнения подготовительных работ возводятся задняя и боковые стенки камина. Толщина стенок должна составлять порядка 20 см. Первыми укладываются угловые кирпичи. Горизонтальность кладки обязательно проверяется с помощью уровня. После этого выкладывается наружный ряд. Середина выкладывается в последнюю очередь.

Перед началом кладки огнеупорный кирпич нужно ополоснуть в воде, чтобы удалить скопившуюся пыль. Обычные кирпичи замачиваются в воде на 20-30 секунд. Это делается для того, чтобы удалить пузырьки воздуха. Швы нужно делать более тонкими, а потом аккуратно заполнять раствором. Излишек раствора, который образуется во внутритопочном пространстве, обязательно удаляется. В местах сужений и поворотов необходимо добиваться закругленной формы. На эффективность работы камина очень сильно влияет гладкость внутренних поверхностей

Ввиду этого при кладке необходимо уделить особое внимание тому, чтобы вовнутрь были направлены исключительно ровные грани кирпичей. Небольшие выбоины затираются ветошью, которая обязательно предварительно смачивается в глиняном растворе

Кладка выполняется последовательно. Каждый последующий ряд выкладывается исключительно после полного завершения кладки предыдущего.

Когда работа будет подходить к завершению, нужно построить дымовую трубу. Кладка рядов из красных кирпичей выполняется с использованием цементно-песчаного раствора

Очень важно, чтобы в трубу не попадали осадки, т.к. это негативно сказывается на эффективности работы камина

Для исключения такой вероятности используется колпак из оцинкованного железа или жестяной дымник.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

  1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
  2. Из досок сооружается опалубка, и устанавливается в яму.
  3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
  4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

  • декоративная штукатурка;
  • керамическая плитка;
  • камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото
