Канализация в частном доме своими руками

Преимущества и недостатки канализации из бетонных колец

Канализационная яма из бетонных колец

Бетонные кольца – прочный материал, который прослужит долгие годы без ремонта

Важно правильно их установить и загерметизировать. Конструкция из бетонных колец получается ровной, чего сложно добиться, если у вас септик из камня или кирпича

К тому же экономится время, так как штукатурка и ее окончательное высыхание занимают больше недели. Бетонную конструкцию можно тщательно загерметизировать, чтобы неочищенные сточные воды не попали в землю. Такого эффекта нельзя добиться, если канализационный бак изготовлен из резиновых покрышек.

Железные стержни внутри бетона придают прочность, поэтому он не подвергается воздействию низких и высоких температур, следовательно, он служит дольше.

Минусы бетонной конструкции:

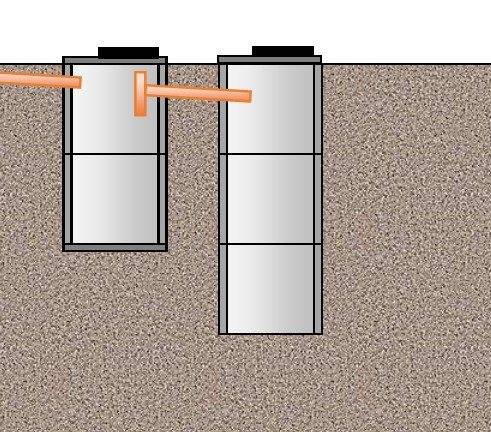

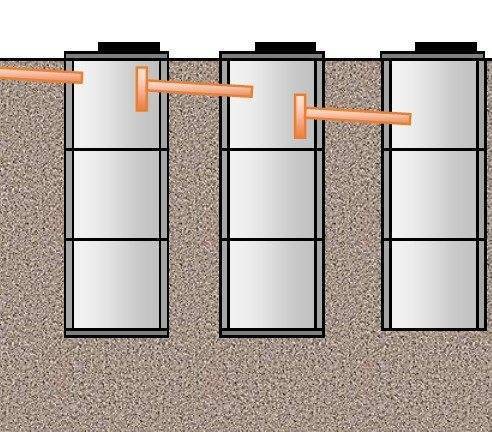

• В зависимости от типа почвы участка колодец второго типа – фильтрующий – смонтировать не всегда, так как жидкость не может быстро впитаться в почву. Если основной тип почвы участка – глина или глина, жидкость застаивается. На супесчаных и супесчаных почвах – это лучший способ обустройства канализационной системы в частном доме.
• Материал имеет шероховатую поверхность, поэтому угол наклона труб придется увеличить, чтобы снизить риск засорения водостоков.
• Ручная установка не подойдет, так как каждое кольцо весит около 400кг. Нам нужен техник с краном, чтобы аккуратно опустить бетонные кольца в яму.

Перед началом работ необходимо провести расчеты, по которым будет видно, на какой глубине находится водоносный горизонт

Также важно определить самую низкую точку участка и удаленность от плодовых деревьев и цветников, а также от колодца для полива

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

1. монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
2. обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
3. сделать канализацию в частном доме для отвода дождевых вод.

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

1. вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

1. выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
2. на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

1. в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

Основание для дальнейшей установки септика

1. устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

1. собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

Смотровой колодец в месте соединения канализационных труб

1. система трубопроводов подключается к центральному стояку канализации и септику;
2. если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

1. все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

1. устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
2. собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

1. устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

1. все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

1. общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

С чего начать строительство внутри дома

Схема разводки канализации в частном доме разрабатывается одновременно с проектированием дома. На данном этапе определяют места прокладывания отводных линий, размещение сантехприборов.

Схема канализации частного дома позволит рассчитать количество необходимого сантехоборудования, вспомогательных материалов. Она может быть разработана специалистами, или самостоятельно. Для построения схемы понадобятся:

• листы к летку/бумага-миллиметровка;
• карандаш;
• рулетка;
• линейка.

Проектирование внутреннего водопровода и канализации осуществляется в таком порядке:

1. Составляют план здания в масштабе, предварительно сняв замеры рулеткой.
2. Определяют место прохождения стояка.
3. Намечают размещение сантехприборов, определяют способы их подключения.
4. Обозначают места прохождения труб (указывая их длину), соединение их со стояком, расположение тройников, отводов.
5. Выполненные действия повторяют для каждого этажа постройки.
6. Определяют диаметр фановой трубы, стояка.
7. Суммируют общую длину труб (от входа до выпускного отверстия).
8. Приступают к разработке схемы внешних стоков.

Внутренняя канализация для частного дома работает по принципу самотека (естественного стекания нечистот под уклоном) либо принудительно. Второй вариант требует подключения циркуляционного насоса.

Ее можно построить так чтобы содержимое из выгребной ямы сразу сливалось в городскую канализацию

Для предотвращения возникновения засоров, перебоев в работе, при прокладке внутренней канализации частного дома необходимо:

правильно организовать наклон труб

Сточные массы передвигаются самотеком, поэтому важно предотвратить их застой. Наклон должен начинаться от точек водоотвода, а заканчиваться в начале внешней канализации;
подобрать разводочные трубы, выпуск необходимых размеров;
предусмотреть наличие вентиляционного отверстия, прочисток, ревизий;
подключать сантехприборы последовательно, избегая крутых перегибов/поворотов.

Проектирование и проведение необходимых расчетов

По нормам санитарно-эпидемиологической станции уровень грунтовых вод должен быть не менее 1,5 м ниже дна колодца. Если предусмотрен сброс полуочищенной жидкости. Оптимальное расстояние 2 – 2,5 м.

Если на участке есть колодец с питьевой водой, то септик с перфорированным дном следует ставить в 50 м от колодца. Это снизит риск инфекций, передающихся через воду, и желудочно-кишечных заболеваний.

Расстояние от дома до септика должно быть не менее 10 метров.

Впитывающая способность песка в сутки – 80 литров, песчано-глинистой почвенной смеси – 40 литров, суглинок способен впитать только 25 литров жидкости и только глину 5. Исходя из этих показателей, колодцы фильтрации можно устанавливать только на песок или супесь. В остальных случаях только герметичный септик. Среднесуточный объем сточных вод не должен превышать 1 кубический метр.

Спроектировать канализацию по желанию хозяина участка. Это может быть отдельная система – туалетная жидкость поступает в одну емкость, а сточные воды из одной стиральной машины, кухни, ванной – в другую. Для оборудования такой многоуровневой системы необходимо наличие достаточно большой площади участка, так как на небольшой канализации они будут встречаться на каждом шагу и портить внешний вид.

Канализация в частном доме схема

Изначальное проектирование дома подразумевает расчет места для будущих сточных сооружений. Этот показатель даст возможность наиболее компактно разместить их в жилище, для того чтобы сантехническое оборудование было расположено в одной зоне и подсоединялось к одному коллектору.

Схема канализации в частном доме своими руками

Так как магистраль системы пролегает внутри жилья и во дворе, то и создавать надлежит два раздельных плана.

Для работы понадобится:

• миллиметровка;
• линейка;
• рулетка;
• простой карандаш.

Последовательность действий:

1. Составление проекта здания в масштабе, по известным или измеренным параметрам.
2. Определение точек расположения стояков.
3. Условное размещение сантехники с учетом её размеров и способов подключения к проемам.
4. Нанесение разметок соединительных труб (тройников, разводов) и патрубков, идущих от фасонов и отстойников до сантехники и элементов.
5. Установка стояков и фановых труб, соединяющих канализационную систему с атмосферой.
6. Объединение всех канализационных разводов внутри здания, подсчет их длинны и количества.
7. Проектирование наружной магистрали, начиная с выпускного патрубка и заканчивая колодцем, его типом и размером.

При составлении проекта канализации необходимо учитывать такие факторы:

• Если здание многоэтажное, для каждого этажа делается отдельная разметка.
• Объединить детали извилистых трубопроводов со всего здания можно через подвальное помещение или вывести в разных частях строения, а затем соединить в одной подземной точке.
• Для большей эффективности работы гигиенических зон все линии трубопроводов лучше делать максимально короткими.

Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

1. Аксонометрический план расположения трубопроводов и точек подключения.
2. Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
3. Пропускная способность труб, направление потока и значение уклона на всех участках.

Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.

В классическом варианте устраивается только один стояк, к которому подключены все ветви системы.

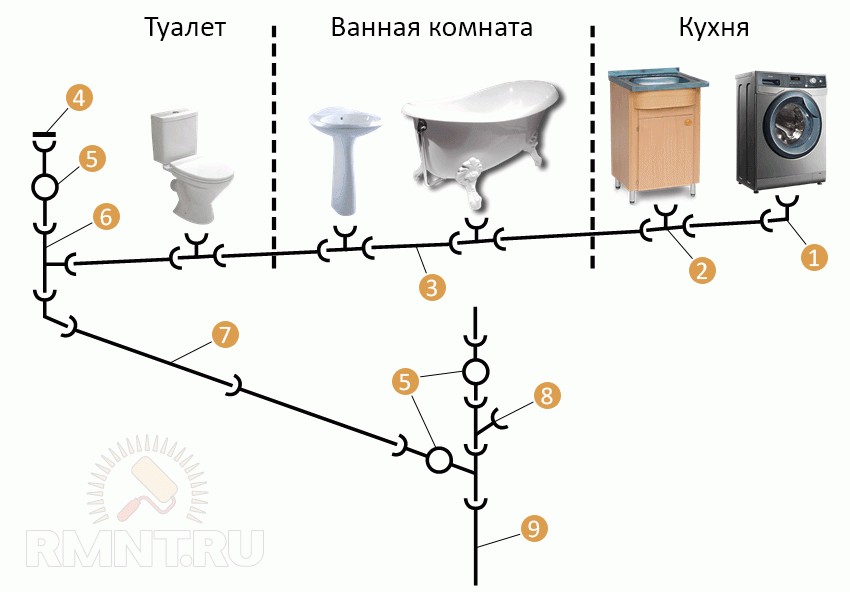

Пример схемы канализации в частном доме: 1 — колено 90°; 2 — прямой тройник 90°; 3 — труба внутренней разводки; 4 — заглушка; 5 — люк для прочистки; 6 — невентилируемый стояк; 7 — отводная труба; 8 — ревизия; 9 — вентилируемый стояк

При определении структуры отдельных веток следует руководствоваться тем принципом, что ближе к стояку должны размещаться точки с наибольшим объёмом залпового сброса. Например, если между унитазом и стояком врезать слив раковины или ванны, то при спуске бачка образуется разрежение, которое вытянет воду из гидрозатвора сифона. Именно по этой причине сброс воды из унитазов чаще всего осуществляется напрямую в стояк.

Внутренняя разводка канализации для частного дома

Схема, по которой планируется внутренняя разводка канализации на жилой территории частного дома, может иметь различный уровень сложности.

По мнению специалистов, больше всего времени занимает подключение своими руками труб и фитингов внутри дома. Поэтому, чтобы ускорить процесс, необходимо предварительно подготовить проект.

Чтобы подробно узнать, как это правильно делается, лучше просмотреть тематический фото и видео материал с участием опытных мастеров, которые решили поделиться своими знаниями.

Монтаж канализации в частном доме выполняют с использованием пластиковых труб, которые легко опознать по серому цвету.

Внутренняя схема разводки предусматривает подключение к сливу, помимо санузла, и различных бытовых приборов.

Для подсоединения унитаза применяют изделия с диаметром 110 мм, для других устройств (ванная, мойка, умывальник и т.д.) – 50 мм.

Иногда внутренняя канализационная система частного дома выполняется путем скрытия трубопровода под слоем бетонного раствора.

В данном случае это не лучшая идея, так как при неожиданной разгерметизации системы ремонтные работы потребуют разрушения поверхностной отделки полов или стен.

Идеальным решением для внутренней прокладки канализации в частном доме можно считать разводку, выполненную на уровне потолочного пространства подвала, либо нижнего этажа дома.

Видео:

При этом все видимые детали системы можно скрыть в эстетичных привлекательных коробах, которые можно сделать своими руками из гипсокартона.

Если все же канализация будет прятаться под бетонный слой, то необходимо определиться с правильным уклоном трубопровода.

Далее, перед заливкой труб раствором, рекомендуется использовать хомуты для обеспечения их устойчивости.

Ведь очень сложно предугадать, насколько они могут сместиться в процессе бетонирования.

При этом хомутовые крепления нельзя располагать очень близко к краям труб по причине термической деформации.

Пока теплопроводность бетона будет позволять, трубы будут отдавать ему температуру, но как только этого окажется недостаточно, труба может лопнуть.

Если запланирована прокладка трубопровода в стене частного дома с последующим оштукатуриванием поверхности, то изделия рекомендуется изолировать каким-либо мягким материалом, обычно это гофрированный картон, стекловолокно или минеральное волокно.

Дополнить тему обустройства внутренней разводки канализации в частном доме позволит следующее видео.

Видео:

Точки подключения на этажах

Прежде чем организовать ветвление канализационной системы, следует определиться с размещением точек подключения. Эта тривиальная на первый взгляд задача имеет некоторые правила, обеспечивающие как комфортное пользование канализацией, так и её безупречную многолетнюю службу. Конфигурация ветвей определяется в первую очередь бытовой организацией помещений.

На первом этаже точек подключения больше. Здесь расположена кухня, в ней подключение требуется для кухонной мойки и посудомоечной машины, для чего достаточно провести от стояка ветвь 50 мм трубопровода произвольной длины. Таким же способом выполняется подвод канализации к прачечной, где расположена стиральная и сушильная машины. Также для первого этажа характерно размещение основной ванной комнаты, где подключается сама ванная, раковина и унитаз с биде, то есть это помещение удобно размещать под одним из санузлов второго этажа или с небольшим удалением. В некоторых домах может быть организован гостевой туалет, как правило, его размещают рядом с основной ванной комнатой и подключают одним отводом 110 мм для унитаза и одним 50 мм для мини-раковины. Одно из полезных новшеств для современного загородного дома — подвод канализации к двери чёрного хода, где в пол монтируется решётка с приёмной воронкой для мытья обуви и лап домашним животным.

Сололифт в системе принудительной канализации: 1 — канализационный насос (сололифт); 2 — подключаемая к канализации сантехника; 3 — высота поднятия стоков 4–6 м; 4 — канализационный стояк; 5 — септик

Советы специалистов по сборке канализационной системы

Не стоит бояться делать канализационную разводку в частном доме своими руками, тем более существует множество как печатных, так и электронных пособий, помогающих, разобраться в данном вопросе. Помимо этого всегда можно просмотреть видео самостоятельного монтажа канализационной системы.

Но если уверенности в своих силах нет, и пришлось прибегнуть за помощью профессионалов, это не означает что личное участие не понадобиться. Владелец дома может проследить, чтобы сантехники укладывали трубы под наклоном от источников потребления воды к центральному стояку. При этом наклон должен составлять как минимум 2 градуса на 1 метр трубы.

В процессе приобретения подходящих труб нужно отдавать предпочтение гладким, а не рифлёным изделиям. В них не будет задерживаться мусор и другие отходы жизнедеятельности человека

После подсоединения всех частей канализации важно выполнить их надёжную фиксацию

Только следуя всем советам и придерживаясь рекомендаций специалистов после завершения прокладки и соединения труб своими руками в частном доме, получиться надёжная и прочная канализационная система, которая прослужит не одно десятилетие. При этом такая конструкция не подвержена смещению от ударов сливных вод. Единственное нужно избегать поворотов под углом в 90 градусов ну или хотя бы свести их наличие до минимума.

Подключение дома к центральной канализации

Канализация в частном доме

Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.

Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:

1. Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
2. Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
3. Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
4. Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
5. Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
6. Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение

У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.

В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.

Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Основные сферы применения бетонных колец

Сооружение смотровых колодцев, необходимых для обслуживания техническим персоналом линий канализации. Кольца различных типоразмеров позволяют сделать колодец различного диаметра и высоты в зависимости от диаметра трубы и необходимого пространства для ее осмотра.

Смотровой колодец из бетонных колец быстро собирается с помощью подъемного крана, при этом кольца прочно соединяются друг с другом «замковым» соединением. Это обеспечивает надежность конструкции и сводит к минимуму опасное влияние подвижек грунта. В зависимости от уровня грунтовых вод, бетонные кольца смотровых колодцев могут быть гидроизолированы с внутренней стороны слоем полиэтилена.

Устройство септиков— локальных выгребных ям в местах отсутствия централизованной канализационной системы. Септик из бетонных колец можно быстро соорудить в частном хозяйстве, не беспокоясь впоследствии о возможной утечке стоков в грунтовые воды. Производящиеся готовые крышки с отверстиями делают все обустройство септика максимально простым. Пазовое соединение колец друг с другом упрощает дальнейшую герметизацию всей конструкции.

Канализационные сооружения из бетонных колец выгодно отличаются от прочих видов своей модульностью: собрать смотровой колодец или септик из готового комплекта, включающего днище, нужное количество колец требуемой высоты и диаметра и крышки со смотровым отверстием достаточно несложно.

Обустройство вытяжки

Стояк выводится через крышу наружу не только во избежание разрежения в трубах при спуске воды, но и для отведения неприятного запаха. За счет естественной тяги накопитель, в котором имеется приточное вентиляционное отверстие, ведущая к нему труба и стояк проветриваются, без чего неприятный запах стоял бы вокруг накопителя.

Правила устройства фановой трубы следующие:

• высота над крышей: не менее 30 см;
• местоположение: по возможности ближе к коньку, так как в этом случае снижается нагрузка на трубу от снега;
• диаметр: 110 мм;
• количество: обычно хватает одного.

При наличии нескольких этажей и при большой длине горизонтальных лежаков приходится устанавливать два стояка с фановыми трубами.

Что нужно продумать заранее при проведении канализации

Проектирование с раскладкой труб для отвода жидких отходов по канализационной системе обязательно проводится с учетом рельефа придомовой территории, планировки объекта строительства и масштабов застройки.

Разработка схемы прокладки будущей канализации обязательно включает разбор следующих моментов:

• Выбор типа септика и места его расположения;
• Возможность подключения магистрали к очистным сооружениям;
• Сколько людей будут проживать в течение всего времени;
• Постоянная или сезонная эксплуатация;
• Будут ли привлечены специалисты для обустройства и раскладки труб;
• Рамки выделенного бюджета на этот сегмент работ.

Монтаж трубопроводов

Современные материалы для монтажа канализационных систем разработаны с тем расчётом, чтобы справиться с работой мог не только профессиональный сантехник, но и вообще любой желающий. Однако существует некий регламент, содержащий правила и описание монтажного процесса.

Пластиковые канализационные трубы и фасонные изделия к ним — это своего рода конструктор, который собирается без использования специального инструмента. Герметизация мест соединений обеспечивается за счёт уплотнительных резинок, установленных в канавках на внутренней поверхности раструбов. Удобно сначала извлечь все резиновые кольца, собрать систему «на сухую», убедившись в правильности расположения трубопроводов и корректности уклонов, после чего можно приступать к герметизации всех соединений.

Некоторые полезные советы

Решив выкопать септик из бетонных колец своими руками, позаботьтесь о схеме будущей канализации, соблюдайте очередность этапов монтажа и ознакомьтесь с некоторыми советами напоследок:

• Для устройства канализации выбирайте самое низкое место своего участка.
• Не забывайте очищать сборный колодец, используя специальный транспорт.
• При установке, кольца лучше скрепить металлическими пластинами, что защитит от движения грунта.
• Позаботьтесь о вентиляции, выведите трубу над землей.

Создание автономной канализации самостоятельно существенно сэкономит семейный бюджет, а соблюдение технологий избавит от проблем при эксплуатации.
