можно ли установить дополнительный циркуляционный насос в газовых настенных котлах Ардериа

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу.  В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Ремонт

Конечно, благодаря пульту управления и дисплею, на котором высвечивается код возникшей в газовом котле ошибки, появляется возможность оперативно ее устранить. Сделать это можно своими руками либо воспользоваться помощью профессионалов или сервисного центра.

Чтобы самостоятельно избавиться от возникшей проблемы, можно воспользоваться следующими способами устранения самых распространенных ошибок в газовых котлах отопления Arderia.

  • При отключении датчика давления дымохода необходимо почистить выходное отверстие.
  • Если возникло понижение количества оборотов вентилятора, нужно проверить наличие инородных частиц на его лопастях. После его прочистки проблема будет решена.
  • При включении датчика перегрева лучше заменить теплообменник ГВС.
  • При возникновении пониженного давления необходимо проверить работоспособность насоса, а также герметичность всех вентилей. Возможно, придется снять старые прокладки и поставить новые, обязательно учитывая размеры уплотнительных колец, а также поменять клапан. Это поможет исправить ошибку и увеличить давление в котле.
  • При возникновении блокировки розжига необходимо снять запчасти клапана газа, проверить их работоспособность. Возможно, их придется заменить.
  • В случае если котел не включен, а горелка работает, необходимо проверить настройку электронного блока управления: он мог сломаться. В таком случае его придется заменить.
  • Если же появляются резкие перепады температуры воды, нужно прочистить фильтры, а также проверить насос и датчик тока воды.

Газовые котлы отопления Arderia снабжены системой диагностики неисправностей, которая позволяет точно узнать, что за поломка произошла, а также оперативно решить возникшую проблему. При этом рекомендуется применять инструкцию по эксплуатации оборудования.

Что касается отзывов владельцев данных агрегатов, то, помимо всех достоинств, они выделяют некоторые недостатки, к которым можно отнести:

  • котлы работают достаточно громко;
  • горячая вода поступает спустя большой промежуток времени;
  • насос, блок управления могут прийти в негодность раньше времени;
  • простой и неинтересный дизайн котлов.

О том, как своими руками произвести профилактические работы котла Arderia, смотрите в следующем видео.

Отказ от пользования централизованными линиями отопления и водоснабжения, создание автономных систем обогрева и подачи ГВС дома становится обыденным явлением.

Это удобно владельцам частных домов или квартир, позволяет самостоятельно принимать решения о начале и конце отопительного сезона или режимах обогрева жилья.

Торговые сети предлагают широкий ассортимент газовых котлов, на базе которых создаются наиболее эффективные и экономичные системы обогрева.

Уверенными лидерами в производстве теплотехники считаются европейские компании, но немалых успехов добились их коллеги из Юго-Восточной Азии.

Рассмотрим ярких представителей отопительной техники из Южной Кореи — газовые котлы Arderia (Ардерия).

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выбираем насос

Чтобы правильно выбрать насос, следует оценить характеристики товара и учесть некоторые рекомендации.

При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей

  • Перед покупкой агрегата нужно рассчитать расход жидкости и теплоносителя, а также длину трубопровода.
  • Расход теплоносителя, который проходит через все участки теплосистемы, рассчитывают так же, как расход жидкости в оборудовании.

Важно! Котёл с мощностью в 20 квт за минуту пропускает около 20 литров воды, через радиаторы в 10 квт проходит 10 литров. При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей

Расход теплоносителя напрямую зависит от размера труб: чем меньше их диаметр, тем выше уровень сопротивления проявляется на пути жидкости

При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей. Расход теплоносителя напрямую зависит от размера труб: чем меньше их диаметр, тем выше уровень сопротивления проявляется на пути жидкости.

Важно! Чем длиннее трубопровод, тем мощнее нужно устанавливать насос. Приобретение насоса очень высокой мощности, как правило, не оправдано, зачастую его не приходится использовать в максимальную силу

Лучше всего ставить аппарат, имеющий мощность на 10% выше необходимого значения

Приобретение насоса очень высокой мощности, как правило, не оправдано, зачастую его не приходится использовать в максимальную силу. Лучше всего ставить аппарат, имеющий мощность на 10% выше необходимого значения.

При выборе насоса учитывают диаметр трубы, напор теплоносителя, производительность котла, температуру воды и пропускную способность котла. В таблице отражён расход воды при стандартной скорости передвижения – 1,5 м/с.

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В

Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу

  • Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
  • Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

  • 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
  • 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
  • крепёжные хомуты – для снижения нагрузки на краны;
  • пакля.

Определние места монтажа и его подготовка

Агрегат нужно будет подключить там, где подключается бак на участке трубы

  1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
  2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.
  1. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
  2. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Типы дополнительных насосов – выбираем подходящий агрегат

Для эффективной циркуляции носителя лучше всего использовать «мокрые» или «сухие» насосы. В первом случае ротор расположен внутри теплоносителя, то есть перекачивает воду, находясь непосредственно в ней. В процессе циркуляции жидкость охлаждает двигатель. Для подведения электричества используется статор. «Мокрые» насосы имеют множество плюсов. Во-первых, они способны прослужить достаточно большой отрезок времени. Во-вторых, такие устройства не нуждаются в частом обслуживании. В-третьих, они меньше шумят. И, в-четвертых, они не отличаются большими габаритами.

Среди недостатков можно выделить не слишком высокий КПД, ограниченную сферу использования, отсутствие возможности применять насосы для питьевой воды и других приборов, связанных с продуктами питания. Подобные агрегаты применяются только в особняках и жилых многоэтажных домах.

В конструкции насосов сухого типа ротор находится снаружи теплоносителя. В таких устройствах применяется уплотнитель, который предназначен для отделения двигателя и самого насоса. Примерный КПД оборудования составляет 75 %, из-за чего эти агрегаты применяются в ситуациях, когда необходимо регулярно перекачивать большое количество воды. Такие агрегаты используются больше на производстве и в торговых центрах, чем в жилых зданиях.

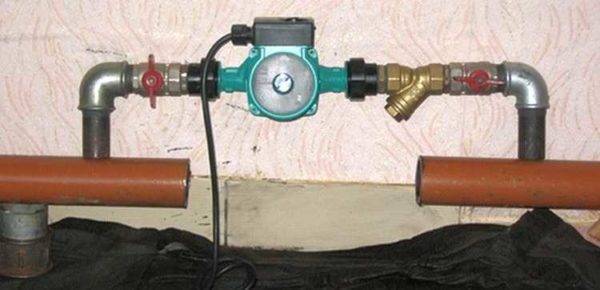

Монтаж дополнительного насоса в систему отопления дома

Для установки понадобится циркуляционный насос, фильтр грубой очистки воды, газовый ключ и кусок трубы. Если выбранный прибор не имеет резьбовых разъемов, то их желательно заранее приобрести. Они обеспечат простоту демонтажа в случае ремонтных работ.

Как подключить дополнительный насос к двухконтурному котлу схема:

  • Закрывают задвижки и сливают жидкость из отрезка системы;
  • Монтируют дополнительный байпас из куска трубы и резьбовых разъемов. Этот П-образный элемент устраивают в обвод основной магистрали, чтобы можно было остановить лишнюю циркуляцию, когда не требуется максимальная нагрузка на контур.
  • С обоих боков от агрегата устанавливают шаровые краны, для перекрывания потока в аварийных ситуациях. Если потребуется ремонт или замена износившегося прибора, система будет работать без остановки.
  • Заполняют контур теплоносителем, включают котел и насос. Проверяют наличие пузырей, выпускают воздух, осматривают соединение на предмет протечек.
  • Запускают второй насос.

Что нужно учесть для правильного и быстрого монтажа отопления

Для того чтобы в холодное время года в своем загородном доме вы могли чувствовать себя комфортно, нужно уделить особое внимание некоторым аспектам монтажа отопительной системы

Зонирование

 Будет правильно, если планирование отопительной системы в частном доме начнется на этапе проектирования, а не когда дом уже будет построен. Не секрет, что чем дальше расположен радиатор от котла, тем температура в нем ниже. Для снижения воздействия этого эффекта желательно предусмотреть зонирование дома, когда более важные зоны будут располагаться ближе к котлу.

Зонирование и необходимый температурный режим:

ЗонаТемпература °CТип комнаты
Комфорта22-24Детская, ванная, комната для старших членов семьи
Спальная21-25Спальня
Жилая18-27Гостиная, столовая, рабочий кабинет
Хозяйственная15-16Кухня, мастерская, зимний сад
Прохладная12Прихожая, лестничная клетка
Подсобная>0Подсобные помещения

Материал для радиаторов

Зонирование не единственный момент, который нужно продумать при проектировании работы отопительной системы. Не меньшее значение имеет и материал, из которого сделаны радиаторы отопления (батареи).

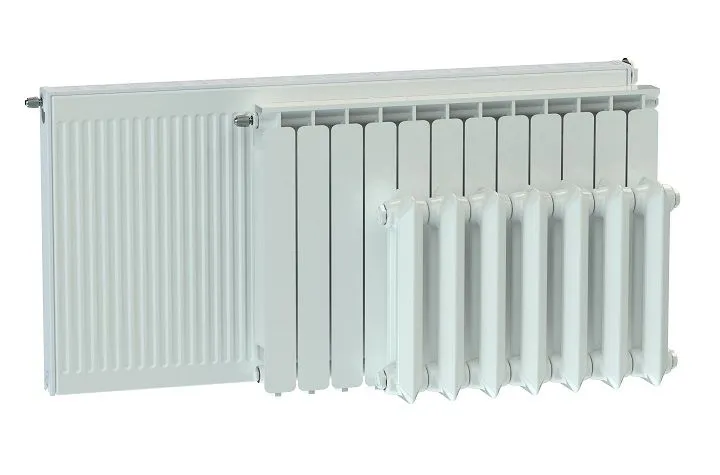

Различные виды радиаторовИсточник k.sina.com.cn

Плюсы и минусы различных видов батарей:

ТипПлюсыМинусы
Биметаллические

(сталь + алюминий)

Нет ограничений в использовании.Дорогие
АлюминиевыеХорошо отдают тепло,

малая тепловая инерция,

высокая теплопроводность.

Малая теплоемкость,

непрочные: могут

потечь от гидроударов

Стальные

тонкостенные

Хороши для мягкой

зимы с непродолжительным

отопительным сезоном.

Непрочные: могут потечь

от гидроударов, возможна

коррозия

ЧугунныеПрактически вечные,

недорогие.

Высокая тепловая

инерция и теплопотери,

тяжелые

Мощность радиатора

Для того чтобы не замерзнуть в частном доме, следует правильно рассчитать фактическую мощность радиатора. Отметим, что его паспортная мощность указывается из расчета для многоквартирных домов, где температура подачи составляет 90, а обратки – 70 °С.

Мощность радиатора для частного дома должна быть достаточной, чтобы прогреть помещение и в самые холодные дниИсточник www.allpbspb.ru

В частных домах эти температуры обычно близки к 80 и 60 °С соответственно. Опустим здесь математические выкладки, скажем лишь, что для частного дома паспортную мощность секции радиатора стоит умножить на коэффициент 0,865

Количество радиаторов

Самый простой вариант расчета основан на рекомендации СНИП: для обогрева одного кубометра помещения в панельном доме надо 41 Вт тепла, а в кирпичном 34 Вт. Пример: возьмем комнату площадью 18 кв. м, с высотой потолков 2,7 м. Получаем 18 * 2,7 * 41 = 1992,6 Вт. Допустим, реальная мощность радиатора (пересчитанная от паспортной 170 Вт) равна 170 * 0,865 = 147,05 Вт.

Однако понятно, что не все будут строить себе панельный дом. Для зданий из других строительных материалов существует более сложная формула.

  • P – площадь комнаты;
  • Q1 – коэффициент, учитывающий остекление;
  • Q2 – теплоизоляция стен;
  • Q3 – отношение площади окон к площади пола;
  • Q4 – минимальная температура на улице зимой;
  • Q5 – количество наружных стен в комнате;
  • Q6 – тип помещения по степени обогрева;
  • Q7 – высота потолков.

Газовая горелкаИсточник pennington.org.uk

Мощность котла

Неверно будет взять котел, просто равный по мощности сумме мощностей всех радиаторов. Эта мощность будет очень мала для нормального отапливания дома. Рассмотрим пример:

Пусть сумма мощностей всех радиаторов равна 10 кВт. Тогда мощность котла будет рассчитываться по формуле: мощность котла = (сумма мощностей всех радиаторов * теплопотери) / (сезонный коэффициент использования мощности * КПД котла) = (10 * 1,4) / (0,5 * 0,85) = 32,94 кВт. Коэффициент теплопотери в Московском регионе – 0,5; в Архангельске – 0,79; в Краснодаре – 0,35.

Затем выбираем котел с близкой к рассчитанной мощности из линейки котлов выбранного производителя.

Типы топлива

Еще одним важным фактором подготовки отопительной системы является вид топлива, используемого для обогрева.

Тип топлива: плюсы и минусы:

ТипВидПлюсыМинусыТеплота сгорания МДж/кг (* МДж/м3)
Газовое топливоГаз из магистралиЭкономичноДолжна быть подведена магистраль35-38
Твердое топливоУголь, дрова, паллетыЗависимость от подачиДля хранения нужно объемное, сухое помещение15-25
Жидкое топливоДизель, мазутЗависимость от подачиДорогое, для хранения потребуется закопанный в землю резервуар, который пожароопасен42-42,5
ЭлектричествоЭффективно, если использовать электрические радиаторыДорого

Какие параметры устройства стоит учитывать при покупке?

Прежде, чем покупать и устанавливать оборудование, стоит изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.


Параметры циркуляционного насоса

Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой «H». Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой «Q» и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.

Оборудование для улучшения циркуляции не предназначается для подъема жидкости

Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру «Q». Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно

Большинство современных отопительных приборов уже имеют подобное оборудование. Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.


Монтаж дополнительного насоса

Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.
