Эксплуатация и обслуживание канализационных стояков в многоквартирном доме

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

  • В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
  • Дом имеет больше двух этажей, оборудованных общими стояками;
  • Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
  • Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
  • Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
  • При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Звукоизоляция канализационных труб

Высокий уровень шума при прохождении воды через канализационные трубы беспокоит многих жильцов. Уровень шума зависит от того, из какого материала выполнена внутренняя канализация. Проблему звукоизоляции можно решить следующими методами:

  1. Установка труб из минерализованного полипропилена, что обеспечивает отменное поглощение звуков. Данный способ не требует больших энергозатрат, поскольку предполагает использование готовых изделий заводского производства. Стоимость материала – это единственный недостаток, который не позволяет использовать его повсеместно.
  2. Выполнить намотку звукоизолирующего материала на трубы самостоятельно. Для этой цели можно использовать вспененный полиэтилен или рулонную изоляцию.

Главным достоинством второго метода звукоизоляции является экономичность, а недостатком – большие затраты физической силы.


Варианты звукоизоляции труб

Материалы для звукоизоляции подбираются индивидуально, чаще всего используются:

  • Минеральная вата;
  • Синтетический каучук;
  • Пенополиэтилен;
  • Стекловолокно.

Частично задачу по поглощению звуков выполняет также устройство гидрозатвора для канализации, которое имеется в каждом доме.

Как пожаловаться на бездействие Управляющей компании.

В случае, когда УК отказывается выполнять замену вышедшей из строя конструкции, собственник может отправить жалобу в следующие инстанции:

  • Жилищная инспекция;
  • Прокуратура;
  • Роспотребнадзор;
  • Суд.

Государственная жилищная инспекция является надзорным органом, который регулирует деятельность управляющих компаний. Они следят за качеством предоставляемых услуг.

Если УК отказывается выполнять свои непосредственные обязанности, то собственник квартиры имеет право обратиться в Роспотребнадзор и суд.

Считается, что компания некачественно предоставляет услуги. Иски в суд, касающиеся защиты прав потребителей, не облагаются госпошлиной.

Очерёдность работ

Установка канализационных труб при обустройстве канализации проводится в таком порядке:

Монтаж стояка с выводом концов в подвале и на крыше

Важно помнить, что стояк должен располагаться вблизи сантехники. Соединение в подвале делают с наклонной трубой, выходящей в септик

Конец трубы на чердаке следует оснастить обратным клапаном или же оставить открытым.
Проведение подвода от сантехнического оборудования к центральному стояку.
Подсоединение подводки к стояку от остальной сантехники, располагающейся выше входа унитаза.
Монтаж сифонов на каждый прибор сантехники.
Соединение подводки и сифонов.

На этом этапе работа считается выполненной. Далее останется проверить плотность стыков и жёсткость крепления труб на стенах, а также отсутствие расхождений.

Внутренняя канализация частного дома

Монтаж внутренней канализации частного дома является сложнее, чем наружной. Все дело в том, что внутри дома присутствует большое количество потребителей воды: краны, смесители, душ, стиральная и моечная машинка, унитаз. И все они располагаются в разных помещениях. Поэтому трубная обвязка имеет сложную схему, которая собирается в единую систему и выводится наружу, соединяясь с внешней частью канализации. Если дом построен в несколько этажей, то на каждом из них собирается своя система, и все этажи объединяются одним вертикальным стояком, который собирается из трубы диаметром 110 мм.

Обычно стояк устанавливается в том месте, где будет производиться вывод канализации наружу дома

Здесь важно соблюсти одно важное правило – чем меньше расстояния, тем эффективней система работает. Поэтому стояк устанавливают у стены постройки, которая ближе всего будет находиться к канализационному колодцу или септику

Что касается трубной разводки внутренней канализационной системы, то приходиться учитывать объем воды, который должен пройти через нее.

  • От раковины можно отводить трубу диаметром 25-32 мм.
  • От кухонной мойки 32-40 мм.
  • От душа или ванны 32-50 мм.
  • От стиральной или посудомоечной машины 40-50 мм.
  • От унитаза 110 мм.

И чем больше соединений производится в одну систему, тем большего диаметра труба должна объединять их. К примеру, если соединяются в одну сеть мойка и посудомоечная машина на кухне, то под каждую из них устанавливается труба диаметром 40 мм. Но соединяются они при выводе из кухни в трубу диаметром 50 мм, которая дальше, например, объединиться с раковиной и ванной, что в окончательном результате даст объединенную трубу диаметром 110 мм.

Поэтому очень важно сначала начертить схему обвязки с точной установкой сантехнических приборов, а уже затем рассчитывать размеры трубной разводки с точным определением диаметров приобретаемых изделий. Схема разводки канализации одного этажа частного дома

Схема разводки канализации одного этажа частного дома

Правила монтажного процесса

Существуют определенные правила монтажа канализационных труб, которые устанавливаются во внутренней разводке.

  • Раструб канализационной трубы, которая подключается к самому первому и крайнему потребителю, должен располагаться не ниже 80 см от уровня пола. То есть, это потребитель самый дальний от стояка. Если фитингов на пути следования воды не так много, то можно опускать уровень установки до 30 см.
  • Унитаз должен соединяться со стояком трубою такого же диаметра, что и сам стояк. И ее длина не должна превышать 1 м.
  • Каждый сантехнический прибор обязательно снабжается гидрозатвором (сифоном).
  • Уклон канализационных труб должен составлять 2-3 мм на один метр длины трубной разводки.
  • Крепление к несущим конструкциям здания производится с помощью специальных хомутов, которых должно быть по два на каждый элемент. Хомуты обычно устанавливают у раструбных соединений.

Внутренняя канализация в частном доме

Пластиковая труба легко подрезается, поэтому ее можно нарезать под необходимую длину при помощи ножовки по металлу или болгаркой. Все соединения, как уже было сказано выше, раструбные. Поэтому провести сборку канализации своими руками будет несложно. Главное – в точности следовать схеме монтажа системы канализации.

Если частный дом имеет в своей конструкции подвал, то всю разводку первого этажа можно провести там. Это удобно в плане монтажа и обслуживания. Во-вторых, трубопровод не будет видно, что увеличит пространство помещений и эстетику их внешнего вида. Закладывать в стены трубы канализации не рекомендуется. Для них обычно сооружаются короба их разных отделочных материалов с устройством каркаса.

Монтаж канализации в подвале дома

Правила обустройства

Основным элементом, выполняющим отвод стоков, принято считать стояк. Это деталь может быть одна на все помещения. Однако есть ряд важных нюансов:

Если площадь жилого комплекса большая, любо туалетные комнаты располагаются на расстоянии, тогда владельцу придётся продумать обустройство сразу нескольких стояков. Этот элемент представляет собой установленные в вертикальном положении трубы, начинающиеся с подвала, и заканчивающиеся на крыше.
В подвале стояк необходимо соединить с трубой идентичного или большего размера, располагающейся под определённым углом. Такая труба должна выводить накопленные стоки в специальную ёмкость, либо в станцию очистки.
Часть стояка на крыше должна быть открытой, либо оснащаться клапаном обратного давления

Важно помнить, что возвышаться стояк над кровлей должен на высоту не меньше 50 сантиметров.


Стояк канализации

Ревизии и прочистки канализации

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

a) на стояках (при отсутствии на них отступов) — в нижнем и верхнем этажах, а при наличии отступов — также и в вышерасположенных над отступами этажах
b) в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа
c) в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки
d) на поворотах сети — при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки

Ревизии и прочистки монтируют в трубопроводах на местах возможного засора, как на прямолинейных участках, так и на резких поворотах. Отдельная ревизия на каждом участке трубопровода позволяет устранить проблемы с прочисткой «узких мест» в случае засора трубопровода.

На стояках, при отсутствии на них отступов, ревизии устанавливают в подвальном или на первом этаже дома.

А при наличии на стояке отступов — также и в вышерасположенном этаже над отступом. Прочистка отличается от ревизии тем, что через неё можно пробить засор лишь в одном направлении.

Под прочистку можно приспособить отвод или тройник трубопровода. Заглушку, закрывающую прочистку, чаще всего изготавливают из дерева с рукояткой из проволоки.

Иногда для этого достаточно подобрать по диаметру нужный обрезок дерева со снятой корой, обернуть его мешковиной и заглушить отверстие в прочистке.

Чтобы обеспечить полную герметичность — заглушку замазывают шпаклёвкой. При необходимости шпаклёвку разбивают и за проволоку вынимают заглушку из прочистки. Ревизии обычно имеют стандартные заглушки. В чугунных ревизиях крышка крепится на четырёх болтах, плотно притягивая смазанную маслом резиновую прокладку ревизии.

Пластиковые ревизии закрываются винтовой крышкой с резиновой прокладкой. На горизонтальных участках сети канализации наибольшие допускаемые расстояния между ревизиями или прочистками надлежит принимать согласно таблице 3.

Таблица 3. Расстояния между ревизиями или прочистками
п/пДиаметр трубопровода, ммРасстояние, м, между ревизиями и прочистками в зависимости от вида сточных водВид устройства
производственные
незагрязненные
и водостоки
бытовые и производственные,
близкие к ним
12345
1501512Ревизия
250108Прочистка
3100-1502015Ревизия
4100-1501510Прочистка

При монтаже важно выполнить точную стыковку ревизии с трубопроводом. В раструб ревизии вдвигают трубу, и одновременно к противоположному торцу ревизии подводят встык другую трубу.
Против ревизий на стояках при скрытой прокладке следует предусматривать люки размером не менее 30х40 см

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика для дома. Размеры септика для частного дома.

Watch this video on YouTube

Главное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Замена стояков в многоквартирном доме — кто должен этим заниматься

Фактически собственник приватизированной квартиры заранее оплачивает ремонт и поддержание в должном порядке всех систем жизнеобеспечения в доме, выплачивая установленную сумму, прописанную в ежемесячной квитанции. По этой причине работники не имеют права требовать каких-либо дополнительных средств за замену вышедшего из строя оборудования.

  • трубы газового снабжения до подвода к плите либо отопительным приборам;
  • стояки водоснабжения до соединения с разводкой труб внутри квартиры;
  • отопительные стояки до стыка с отводящими трубами;
  • система водоотведения до соединения с внутриквартирными трубами;
  • система вентиляции;
  • система электроснабжения.

Обязанности ЖЭК

Компания, которая осуществляет обслуживание, содержание, замену и ремонт общедомовой собственности многоквартирного дома выполняет эти работы в соответствии с планом их проведения.

Помните, собственник не может обратиться в уполномоченную организацию самостоятельно для замены стояка. Этот вопрос подлежит рассмотрению. Поэтому управляющая компания предоставляет ответ на обращение в письменной форме.

Чаще всего уполномоченные организации не всегда выполняют свои обязанности в срок и надлежащим образом. Иногда даже отказываются производить капитальные ремонтные работы, приводя как причину то, что у собственников многоквартирного дома имеются задолженности по квартплате. Такое обоснование незаконно для отказа от выполнения своих обязанностей.

Посмотрите видео. Канализационный стояк в квартире. Простой пример замены:

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

Демонтаж старого стояка

Прежде чем монтировать новый стояк, вам придется избавиться от старого. Схема проведения работ очень проста. Главное – выполнять действия поэтапно.

Перекройте воду и предупредите соседей, чтобы они не пользовались канализацией.

  • Сверху и снизу в канализационном стояке нужно выполнить небольшие надпилы при помощи болгарки. Разрезать трубу полностью не надо, т. к. диск инструмента может застрять в ней.
  • Несколько раз ударить по трубе (аккуратно). Используйте для этого зубило и молоток. После таких манипуляций она должна легко разломиться.
  • Образовавшиеся острые углы подровняйте посредством шлифовальной машинки.
  • Оставшиеся части стояка нужно очистить от грязи.
  • Удалить нижнюю часть трубы стояка. Раскачайте верхний отрезок трубы и вытащите оставшиеся элементы. Демонтируйте тройник посредством гвоздодера. Его также следует заменить.
  • Если тройник сидит крепко, то нужно разломать стык. Воспользуйтесь перфоратором.
  • Периодически расчищайте раствор стамеской или отверткой. В случае если такой способ не помог, используйте болгарку. Крестовина обрезается на 3 см выше раструба трубы.
  • Работы по демонтажу завершены. Теперь дело за установкой нового стояка канализации.

5 ошибок, связанных с обустройством внутридомовой канализации

Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:

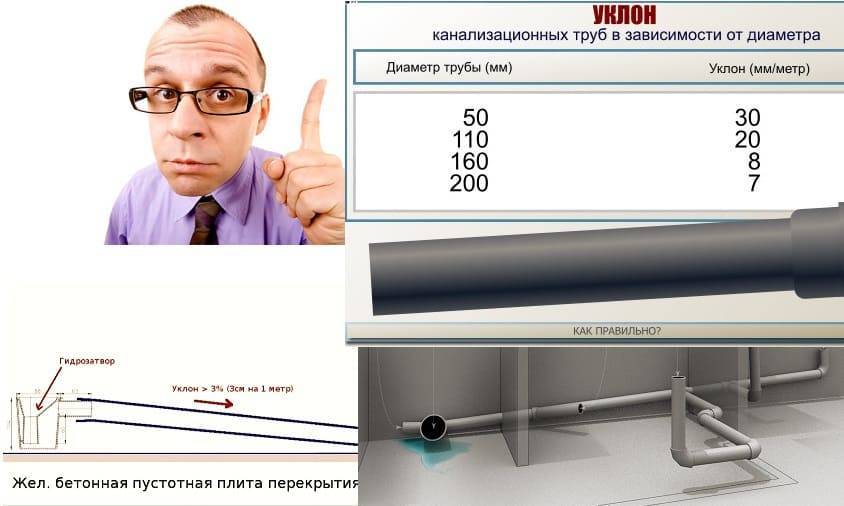

Угол наклона

Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.


Вам также может понравиться: Уклон канализационных труб по СНиП

Перепад высоты

Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.

Подбор угла

Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.

Вывод фановой трубы

Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты

Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию

Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.

Не оборудована обратным клапаном

Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.

Факторы, оказывающие влияние на проектирование схемы

Они могут быть как объективными, вызванными конкретными условиями, так и субъективными, возникающими соответствующим отношением проектировщика.

К первым можно отнести уже упомянутую глубину промерзания грунта, влияющую на глубину заложения трубы наружной части канализации.

Также объективными причинами объясняется выбор способа фильтрации очищенной септиками жидкости. При устройстве канализации на глинистых грунтах с низкой водопроницаемостью вынужденно выбирается способ с использованием инфильтратов.

К факторам первой группы можно отнести отсутствие специальной закрытой шахты для размещения фановой трубы. Мы уже убедились в ее необходимости. В такой ситуации ее устанавливают с выводом через стену в пристенном варианте, крепление производится к стене с использованием кронштейнов.

Если установка фановой трубы в таком варианте также нежелательна, можно воспользоваться воздушным клапаном для сброса давления в стоке канализации.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов. В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

  • Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
  • При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
  • Расстояние от окон до фановой трубы не должно быть менее 4 м.
  • Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
  • Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.

Чтобы раскрыть тему максимально подробно, схема вентиляции канализации в частном доме описана в еще одной нашей статье.

Если вы решите сделать самостоятельно душевую кабину, то вам будет полезна наша статья про установку душевого трапа под плитку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
