Что такое канализационный пятерник

Назначение крестовины и материал изготовления

Перекладина используется для подключения к стояку двух и более водоотводов

Перекладина – незаменимый элемент в канализационной трубе, служит для соединения дополнительных ответвлений коммуникации. Сантехнические изделия изготавливаются из прочного материала. У них гладкая внутренняя поверхность, что снижает риск засорения канализационной линии.

Современная фурнитура изготавливается из полипропилена и ПВХ. Изделия из полипропилена износостойкие, не издают лишнего шума, отлично работают при температуре до 95 градусов. Они также невосприимчивы к воздействию различных химикатов и не нуждаются в дополнительном покрытии или покраске перед использованием. Качественный ригель достаточно эластичен, а значит, его использование способствует бесперебойной работе канализационной системы на протяжении полувека.

Детали из ПВХ немного менее прочны и износостойки. Но они дешевле.

Не вышли из строя даже чугунные крестовины для прокладки канализационных труб. Благодаря своей прочности, ЧК используются в промышленности, шахтах, химических предприятиях и других отраслях промышленности.

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

  • соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
  • муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
  • ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
  • компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
  • переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
  • переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
  • колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
  • тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
  • крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
  • крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
  • крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
  • вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
  • вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
  • сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
  • хомут – монтажный крепеж труб.

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический приборВнутренний диаметр (мм)
Унитаз110
Ванна, душевая кабинка, мойка40 — 50
Раковина, биде40 — 50
Стиральная и посудомоечная машинка25
Комбинированный слив50
Канализационная разводка50
Стояк110
Отводы65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

  1. внутренняя канализация:
  2. наружная;
  3. напорная система;
  4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

  • Dн — внешний диаметр трубы,
  • d — внутренний диаметр,
  • Dy — усредненный показатель просвета,
  • b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

  • 25 мм — стиральные машины, посудомойки,
  • 30-47 мм — раковина в ванной, биде,
  • 38-50 мм — кухонная кабинка, ванна или душ,
  • 50 мм — разводка канализационной системы внутри здания,
  • 70-86 мм — различные отводы от центрального стояка,
  • 100-118 мм — унитаз, центральный стояк,
  • 150-190 мм — участок от центрального стояка до городских канализационной системы,
  • 200 мм — отвод стоков от бань (саун),
  • 240-300 мм — отвод стоков из бассейнов,
  • 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Классификация

Помимо классификации по предназначению, фитинги могут различаться и по множеству других признаков. В первую очередь, это материал, из которого делаются как трубы, так и фитинги для них. Все преимущества пластика уже были рассмотрены выше. Но не всегда российские жители по тем или иным причинам отдают предпочтение трубопроводам из ПВХ-материалов. В нашей стране наибольшим доверием пользуются металлические конструкции.

Чугун – самый традиционный из материалов, но имеющий множество недостатков. Из плюсов можно выделить самый долгий срок службы – около 80 лет. Большинство чугунных канализационных систем в России существуют еще с советских времен. За эти годы на внутренних стенках таких труб образовались многочисленные наросты, затрудняющие проходимость воды. При их замене редко используется тот же материал. Виной тому – значимые минусы чугуна: он имеет высокую стоимость и большой вес, который усложняет установку. Чугунные фитинги редко используются в бытовых целях по тем же причинам.

Существуют альтернативные варианты, которые тоже имеют свои недостатки, из-за чего все реже применяются в строительстве. К примеру, медь – самый дорогой из материалов. Весьма устойчив перед коррозией и воздействием щелочной среды. Для прокладывания водопровода медные трубы не используются из-за своего свойства менять запах и цвет воды. А для канализации можно найти материалы и подешевле. Другая альтернатива – нержавеющая сталь, которая, наоборот, уязвима для коррозии.

Из неметаллических материалов можно выделить асбестоцемент и керамику. Первый вариант практически лишен недостатков, которыми страдают металлические трубы. Системы из асбестоцемента не страдают от коррозии, имеют небольшой вес и долго служат. Но данный материал довольно хрупок, его легко повредить при монтаже. Керамика – самый близкий к идеальному материалу вариант, так как имеет длинный ряд преимуществ. К тому же керамические системы могут похвастаться разнообразием доступных фитингов. Но большую часть этих плюсов перечеркивает один минус – слишком высокая цена.

Из-за различных недостатков перечисленных материалов, ПВХ-трубы на фоне прочих аналогов выглядят наиболее выгодным и практичным решением. Различаются фитинги и по своим размерам. Выбирая их, следует учитывать параметры труб, которые нужно соединить. Их вес и длина, например, роли не играют. Главными показателями в данном случае являются внутренний и внешний диаметры труб. Они могут варьироваться от 25 до 110 мм и более.

Для чего они нужны

Основная задача канализационных отводов — обеспечить поворот канализационного трубопровода на определенный угол, или организовать присоединение одной линии к другой.

Существуют разные виды канализационных тройников или двойников, позволяющие организовать любое изменение конфигурации системы. Любой сантехнический прибор подключается к канализационному лежаку с помощью соответствующего тройника, вставленного в разрыв трубопровода. Сам лежак присоединяется к стояку канализации также путем установки тройника на 110 мм.

Стандартные размеры тройника канализации 110 позволяют подключить его к стояку, обеспечить присоединение слива унитаза или использовать в других частях системы. Если необходим поворот линии в любом направлении — в вертикальной или горизонтальной плоскости, используются двойники.

При создании проекта следует исключать резкие повороты трубопроводов. Рекомендуется отказываться даже от поворотов сразу на 90°, устанавливая последовательно два отвода на 120°. Это снизит опасность скопления отходов и появления засора.

Для исключения ошибок надо иметь достаточно полное представление, какие бывают канализационные трубы и отводы. Это позволит выбрать наиболее эффективные и безопасные элементы, организовать плавную конфигурацию системы без резких поворотов. Значительную помощь в этом окажет схема или чертеж канализационной сети, где видны все направления и указаны размеры. На схеме сразу видны наиболее проблемные участки системы, требующие внесения необходимых поправок.

Виды фитингов для устройства наружных канализационных систем

Стыковочные ПВХ элементы наружной канализации, чтобы не путать, изготавливают оранжевого (коричневого) цвета. Они еще отличаются прочностью, утолщенными стенками, имеют высокий класс жесткости и большие размеры. Основные виды фасонных частей совпадают в обеих канализационных системах, изменяется лишь диаметр. Есть комплектующие, специально изготовленные для наружной системы, к ним относятся:

  • трехраструбный тройник – обеспечивает слияние трех оводов меньшего диаметра в трубу основного стока большей окружности;
  • переходник между разными диаметрами и материалами труб;
  • обратный клапан – предотвращает циркуляцию стоков в обратном направлении по причине засорения или переполнения системы. Одного клапана достаточно для наружной канализации небольшого приватного дома, но не для многоэтажки, где он может быть установлен только на отдельную квартиру;
  • сифон с двумя коленами – гидрозатворное соединение, включаемое в трубопровод перед приемником стоков;
  • седёлка – деталь, оформленная как седло с входным отверстием посередине, служит подключением дополнительного отвода к уже рабочей системе. Седёлка приклеивается, обхватывая основную трубу, а ее раструб соединяется с отводом.

Некоторые типы фасонных частей позволяют сделать отвод от действующего трубопровода

Напорная канализационная сеть с давлением 6-11 атм., предполагает применение фланцевой стыковки, то есть специальных фитингов (в основном муфт), снабженных резиновой прослойкой и болтовой стяжкой. Соединение отличается особой прочностью, защитой от протечки, возможностью быстрой дальнейшей замены.

Основные фитинги для канализации

Ассортимент фитингов

Основные соединительные фитинги разделены на 4 группы:

  1. Муфта прямолинейная двусторонняя. Предназначена для соединения двух участков. В ее конструкции присутствуют два раструба с резиновыми манжетами.
  2. Отвод или колено. С его помощью соединяют два участка, которые подходят друг к другу под углом 90 или 45 градусов. Отсюда и два вида отводов.
  3. Тройник предназначен для соединения трех участков. Два из них прямолинейные и соединяются в одном прямолинейном контуре, а третий является боковым. Кстати, тройники также делятся на две группы — первый с отводом бокового участка под углом 90 градусов к основному, второй под углом в 45 градусов.
  4. Крестовины — соединяют 4 участка под разными углами или в перпендикулярных плоскостях.

Это основные соединительные фитинги, но есть и другие, которые выполняют разные функции. Это ревизия, зонты разных размеров, обратные клапаны, заглушки, редукции и прочее.

Правила монтажа

Соединение выполняется несколькими способами. Выбор зависит от возможности расчеканки крепежа. Кроме жесткого фитинга используют резиновые канализационные изделия – манжеты или редукции. Они находят своё применение при подключении стиральных машин и посудомоечных агрегатов, сливные отверстия которых имеют диаметр 32 мм.

Специалисты не рекомендуют при состыковке пластиковых изделий использовать силикон, льняные тросы или герметики. Их с успехом заменяют уплотнительные резиновые кольца. Если после установки появляются протечки, следует поправить перекосившееся кольцо.

Эластичные уплотнители имеют довольно большую жёсткость, поэтому возникают трудности при монтаже. В этом случае конец, на который надевается уплотнитель, обмазывают жидким моющим средством.

Резиновая манжета

Если старую трубу вытащили из раструба легко и сохранили целостность чугунной поверхности, в расширение заводят конец пластиковой трубы на 3 или 8 см. Быстрое и качественное соединение может прослужить 8 лет.

Для сантехнических приборов, которые располагаются недалеко друг от друга, имеется 2 вывода в стояк. Один с диаметром 100 мм используется при подключении стоков из биде и унитаза, второй – с d 50 мм, для раковин, ванн и душа.

Алгоритм присоединения полимерной разводки к чугунному раструбу:

  1. внутреннюю часть манжеты очищают от ржавчины и грязи;
  2. для исключения протечек наносят герметик с внешней стороны резинового изделия;
  3. вставляют тапе.

На последнем этапе осуществляется соединение с полимерной трубой.

Пластмассовый фитинг

Используются канализационные переходники с чугуна на пластик в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметры, отличные от стандарта, например, 60 мм. Соединение выполняют с помощью тапера 50/72 мм.

По схеме сборка выглядит так: пластиковая труба, соединительная муфта 50/50, резиновое кольцо, сам переходник 50/72, эластичная манжета, уплотнитель, чугунный трубопровод d 60 мм .

Порядок действий:

  1. старую металлическую трубу ровно обрезают;
  2. на зачищенный конец надевают резиновую манжету;
  3. наносят герметик на её внутренний край и верхнюю часть пластикового фитинга;
  4. вставляют переходник в уплотнитель.

Остаётся в подготовленный конец через соединительную муфту вставить полимерную трубу. Размер манжеты и тапера должны соответствовать друг другу.

Зачеканка с помощью асбестового шнура

Асбестовый шнур

Метод используется при соединении чугунных изделий, так как конфигурации фитингов из литья ограничены. Порядок работы:

  1. верёвку наматывают на пластик;
  2. обмотанный конец трубы вставляют в очищенное отверстие, помогая отвёрткой закрыть щели асбестовым материалом;
  3. готовят раствор из воды, цемента и клея ПВА;
  4. обмазывают стыковку цементирующим составом.

Рекомендуется перед использованием канализации выждать сутки для просушки. Этот способ имеет высокую надёжность и гарантирует работу без протечек в течение долгого времени. Так соединяют чугунные раковины с пластиковым трубопроводом.

От чего зависит цвет канализационных труб

Для полимера, а это материал, из которого изготавливаются современные канализационные трубы, вовсе не важен цвет. Вернее, на его характеристики никак не влияет окраска: она нужна, чтобы сообщить о свойствах полимера, а не изменить их.

Серая

Может быть не только серая, но и белая. Изделия такого типа применяют только для внутреннего трубопровода. Они рассчитаны на использование при температуре около 60 °С, кратковременно температура может доходить до 95 °С. Толщина 2,7 мм, диаметр 32, 40, 50, 110, 125, 150 мм. Соединяются раструбом, некоторые производители наносят деления для удобства монтажа.

Оранжевая

К этому классу относятся коричневые или рыжие. Трубы предназначены для наружного использования. Они гораздо прочнее и жестче серых, обычно многослойные. Первый класс таких труб имеет толщину стенки 3 мм, второй, рассчитанный на большую глубину, – 3,2 мм. Температура рабочей среды не должна быть выше 45 °С.

Зеленая

Иногда синяя. Применяют ее под дренаж. Они гибкие, при этом жесткие. Выдерживают относительно высокие перепады температур. Продукция с зеленой маркировкой предназначена для напорных магистральных трубопроводов. Выпускается диаметром 110 мм или 160 мм.

Черная

Эти трубы не рассчитаны для использования под давлением. Применяют их для безнапорных стоков. Черная используется для ливневого водоотведения.

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Основные фитинги для канализации

Ассортимент фитингов

Основные соединительные фитинги разделены на 4 группы:

  1. Муфта прямолинейная двусторонняя. Предназначена для соединения двух участков. В ее конструкции присутствуют два раструба с резиновыми манжетами.
  2. Отвод или колено. С его помощью соединяют два участка, которые подходят друг к другу под углом 90 или 45 градусов. Отсюда и два вида отводов.
  3. Тройник предназначен для соединения трех участков. Два из них прямолинейные и соединяются в одном прямолинейном контуре, а третий является боковым. Кстати, тройники также делятся на две группы — первый с отводом бокового участка под углом 90 градусов к основному, второй под углом в 45 градусов.
  4. Крестовины — соединяют 4 участка под разными углами или в перпендикулярных плоскостях.

Это основные соединительные фитинги, но есть и другие, которые выполняют разные функции. Это ревизия, зонты разных размеров, обратные клапаны, заглушки, редукции и прочее.

Виды и размеры устройств

Одноэтажный крест

Крестики – это разновидности канализационной арматуры. Их еще называют веерные разветвители. По конфигурации в пространстве устройства делятся на три типа:

  • Одноэтажная арматура необходима для соединения вспомогательных ответвлений с основным трубопроводом в одной плоскости.
  • Двухъярусные сплиттеры используются для установки смесителей на двух этажах – от магистралей до водопровода.
  • Канализационные крестовины трехэтажного типа применяют при обустройстве нестандартных сантехнических помещений. Фитинг позволяет одновременно соединить несколько труб в единый комплекс.

Двух- или трехэтажный канализационный прибор с пятью отводами называется пятиткой.

Вентиляторные разветвители также делятся на прямые и наклонные. Первый вариант используется для соединения между собой канализационных труб, которые расположены в плоскостях, перпендикулярных друг другу. Во втором случае углы ответвления могут иметь разные значения: 90 и 135 градусов.

Также устройства различаются по размеру, что указано в маркировке. Кресты простого типа маркируются тремя цифрами 110x110x110. Сообщается, что все розетки имеют поперечное сечение 110 мм. Эта деталь может быть подходящей для установки с лежачей системой. Деталь с большим или меньшим сечением можно соединить только с помощью специальной вставки.

Фитинги для канализации

Все представленные в разделе «Фитинги для канализации» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Фитинги для канализации”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Виды и размеры устройств

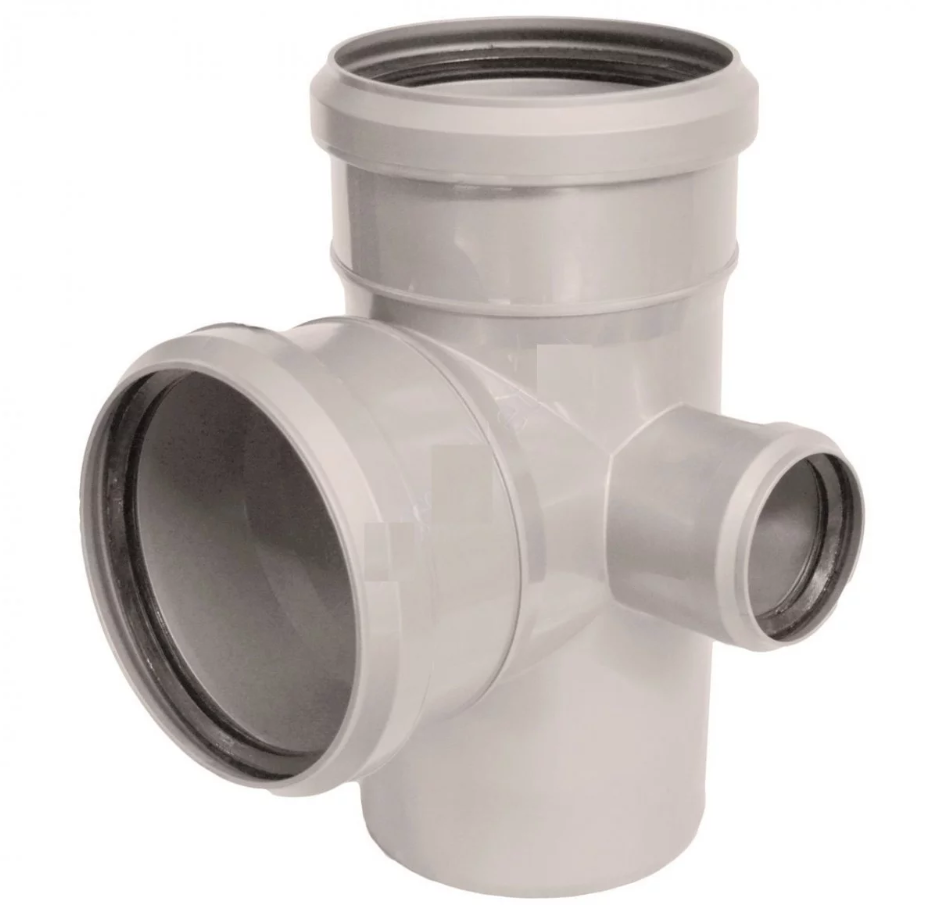

Одноплоскостная крестовина Крестовины относятся к разновидностям фитингов для канализации. Их еще именуют фановыми разветвителями. По конфигурации в пространстве устройства подразделяются на три типа:

  • Одноплоскостные фитинги нужны для подключения вспомогательных ответвлений к основному трубопроводу в одной плоскости.
  • Двухплоскостные разветвители применяются для установки отводов в двух плоскостях – от главных магистралей к сантехприборам.
  • Трехплоскостной вид канализационных крестовин применяется при обустройстве сантехнических помещений нестандартной планировки. Фитинг позволяет соединить в единый комплекс сразу несколько трубопроводов.

Двух или трехплоскостное канализационное устройство с пятью выходами именуют пятерником.

Также разделяют фановые разветвители на прямые и косые. Первый вариант применяется для соединения между собой канализационных труб, находящихся в перпендикулярных плоскостях относительно друг друга. Во втором случае углы ответвления могут иметь разное значение – 90 и 135 градусов.

Различаются устройства и по размерам, что указывается в маркировке. Крестовины простого типа маркируются трехзначно 110х110х110. Это сообщает о том, что все выходы имеют сечение 110 миллиметров. Такая деталь может подойти для монтажа с лежачей системой. Деталь с большим или меньшим сечением можно подсоединить только при помощи особой вставки.

Этапы монтажа

Работы по установке КНС выполняются в следующем порядке:

  • Определяется место расположения насоса. Как правило, он устанавливается в самой низкой точке канализационного коллектора.
  • Крепежи, входящие в комплект насоса, устанавливаются в подготовленную зону.
  • Устанавливается само устройство, проверяется надежность его установки. Насосный агрегат должен быть расположен ровно, без смещения или поворотов по отношению к входу/выходу коллектора.
  • Резиновые шланги, имеющиеся в комплекте, подсоединяются к входам/выходам насоса.
  • Шланги подключаются к трубам коллектора с помощью специальных фитингов.
  • Все стыки дополнительно защищаются герметиком.
  • Собранная система подключается к электричеству.

Виды фасонных элементов

Существует длинный перечень фасонных изделий, которые применяются на разных участках трубопроводов для решения разноплановых задач. Среди них:

  • муфты – используются для состыковки отрезков на прямых участках трубопроводов;
  • отводы – дают возможность эффективно изменить положение труб;
  • угольники – придают системе нужный наклон, чтобы задать потоку жидкости оптимальный градус;
  • колена – дают возможность обойти проблемные места системы, а также выполнить ее поворот в нужном направлении;
  • тройники – используются для выполнения разветвления трубопроводов, например, для подключения к основной магистрали;
  • крестовины – позволяют осуществить ветвление в противоположные стороны;
  • коллекторы – помимо выравнивания трубопроводной среды, они занимаются смешиванием жидкостей, которые поступают в них из разных труб;
  • переходы – используются для герметичного перехода между отрезками разных диаметров;
  • днище – используется для обеспечения беспрепятственного доступа к системе для ее быстрой очистки; выполняет функцию своеобразного поддона;
  • заглушки – с их помощью можно временно герметизировать одну из веток трубопроводов;
  • фланцы – позволяют выполнить герметичное соединение труб; к магистрали подсоединяются при помощи болтов;

Крестовина для труб

В трубопроводной системе любого типа требуется разделение потока транспортируемой среды. Для перекрестной разводки коммуникаций применяют крестовину (крест), которая позволяет стыковать в одной точке до четырех труб.

Конструкция крестовин

Соединительную арматуру с четырьмя ответвлениями задействуют при монтаже технологических трубопроводов, нефтяных и газовых магистралей, отопительных, водоснабжающих, газопроводных сетей, канализации. Другие области применения: авиа- и автомобилестроение, производство криогенного, вакуумного, автогенного оборудования. Фитинги этого плана различают по расположению “веток”, соотношению диаметров входов и выходов, материалу, типу присоединения к трубам.

Виды крестовины в зависимости от угла между элементами:

  • прямая — каждый отвод находится под углом 87,5°, 90° относительно двух соседних;
  • косая — с углом между отводами 45°, 60°, 67,5°.

Виды крестовины по положению элементов в пространстве:

  • одноплоскостная: все ответвления лежат в одной плоскости;
  • двухплоскостная: отводы размещены в двух плоскостях. Разновидности такой конструкции — двухплоскостная левая и двухплоскостная правая: тип исполнения определяют по нахождению малого отвода относительно двух больших отводов, когда один из них направляют вверх, другой поворачивают на себя.

Конструктивная вариация крестового фитинга — со смещенными осями отводов.

Одно из отверстий трубопроводного креста — входное, остальные — выходные. Обратный вариант — с одним выходом и тремя входами. По соразмерности диаметров крестовина бывает:

  • проходная — с одинаковым диаметром всех отверстий;
  • переходная — с разными диаметрами отверстий для стыковки труб несовпадающих сечений.

Материалы и монтаж

Кресты, применяемые в промышленности, делают из углеродистой и нержавеющей стали, алюминиевых сплавов, бронзы. Для фасонных элементов, эксплуатируемых в инженерных сетях, используется нержавейка, бронза, латунь, ковкий и серый чугун, полимерные составы — полипропилен, полиэтилен, поливинилхлорид (ПВХ). Чугунные соединители могут изготавливаться с цинковым покрытием, латунные — с никелированным. Производят крестовины штамповкой, литьем, сварным методом.

По типу крепления крестовый фитинг бывает:

  • резьбовой;
  • раструбный;
  • фланцевый;
  • сварной.

Металлическую арматуру в основном соединяют с трубами резьбой, пластиковую — враструб и сваркой. Разветвители из чугуна монтируют раструбным, фланцевым и фланец-раструбным способом. Их модификацией является крест с пожарной подставкой, выпускаемый по ГОСТ 5525-88 для систем пожаробезопасности магистральных трубопроводов и коммунальных сетей.

Крестовина канализационная

При построении сточных систем используют крестовины из полимерных материалов, чугуна: одно- и двухплоскостные, проходные, переходные, прямой и наклонной конструкции. Помимо стандартных решений применение нашла модель с пятью отводами — пятерник.

Крест канализационный производят на основе стандартов:

Пластиковые фитинги выпускают диаметрами от 32 мм до 315 мм, из НПВХ — 50 мм и 110 мм, из чугуна — 50 мм, 100 мм, 150 мм. Самое распространенное сочетание размеров переходных соединителей — 110х110х50 мм.

Канализационные крестовины преимущественно стыкуют враструб с использованием эластичного уплотнительного кольца. Полиэтиленовые устройства могут быть комбинированных типов, у которых один, два или три отвода соединяются с трубой сваркой, остальные — раструбом с уплотнителем либо с гайкой.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
