Особенности установки напорного канализационного коллектора

В каких случаях требуется установка системы

Если в самотечной канализационной системе стоки перемещаются самостоятельно, из-за того что трубопровод расположен под наклоном, то в напорной сливные воды перемещаются с помощью напора. В этом случае трубопровод можно размещать под любым углом.

Напорная канализация – это более дорогостоящая система, нежели самотечная. Поэтому их устанавливают лишь в тех случаях, когда другого выхода нет.


Если нет возможности провести трубопровод под наклоном, тогда необходимо делать напорную канализацию

Когда оправданна установка напорной канализации:

  1. В том случае, если дом находится ниже уровня прохождения центральной канализационной системы, нужно использовать насос. Дело в том, что при таком расположении стоки не смогут самостоятельно перемещаться в точке перехода частного трубопровода в централизованную канализацию.
  2. Если трубы подключены к автономной или централизованной системе канализации, и часть точек водозабора, например, баня или душевая, расположены на цокольном этаже, без насосной канализации тоже не обойтись. В этом случае организация самотечной системы невозможна.
  3. Если дом построен на участке, где присутствует разноуровневый ландшафт, через который не удается провести трубопровод под наклоном.

Насос в таких системах необходим для создания напора. Именно благодаря ему стоки могут не только стекать вниз по трубопроводу, но и двигаться в верх. При этом чем больше подъем труб, тем мощнее должен быть насос.

Поливинилхлорид


Трубы из поливинилхлорида экологически безопасны. Трубы из поливинилхлорида, специально изготовленные для напорной канализации, используются в частном доме, так как экологически чисты и безопасны для здоровья. Такие трубы не горючи и не выделяют вредных веществ и опасных химических соединений при пожаре. ПВХ устойчив к изменению температур, не боится ультрафиолетового излучения и не подвержен воздействию агрессивных сред. Наличие атомов хлора в составе поливинилхлорида делает трубы из него незаменимыми в пожароопасных помещениях, так как такое соединение придает материалу способности к самозатуханию и способствует скорейшей ликвидации пожара.

https://masterseptika.ru/youtu.be/MJamp08QWU4

Пропускная способность труб высока, а возможность самоочищения позволяет системе реже засоряться. При этом не требуется никакая дополнительная обработка, нет необходимости в окраске или нанесении специального слоя, ПВХ хорошо противостоят воздействию внешних факторов. Трубопроводы из поливинилхлорида прочны и прослужат долго. Для частного дома они могут подойти больше, чем чугунные, так как имеют небольшой вес, что способствует более легкому монтажу. Соединяются они или сваркой, или при помощи закладных муфт, что обеспечивает хорошую герметизацию и не требует тяжелого и сложного специального оборудования.

Особенности коллектора ливневой канализации

Коллектор ливневой канализационной системы представляет собой объединение трубопроводов и конструкций, главной задачей которых является эффективный отвод талых вод и осадков за пределы участка. Такая система позволяет защитить фундаменты построек, расположенных на участке, от подмывания, промерзания и плесневения, преждевременного разрушения. Кроме того, дренажный коллектор защищает подвальные помещения и погреба от затоплений.

Для ливневой канализации хорошо подойдут пластиковые трубы

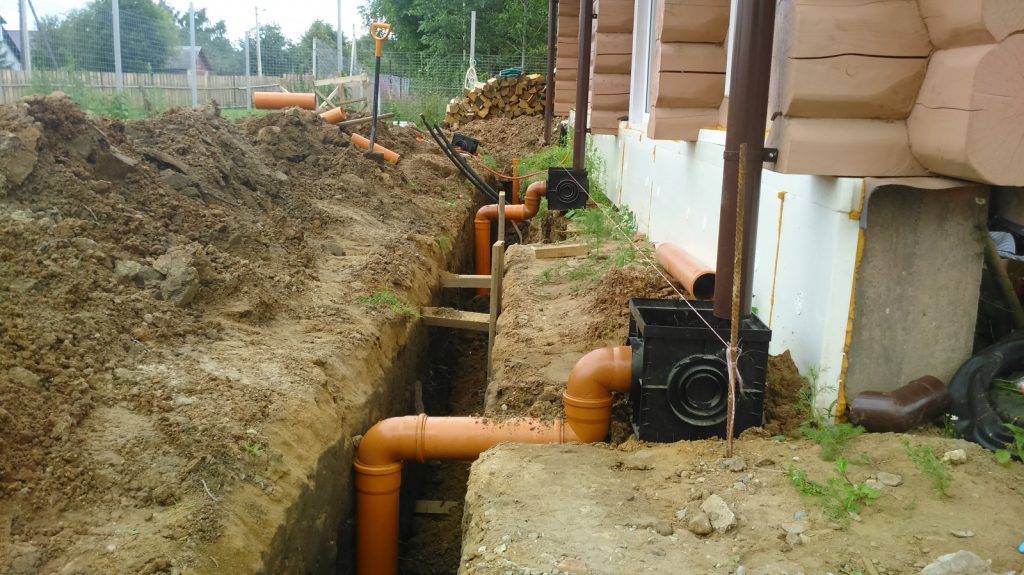

Наружная ливневая канализация состоит из дождеприемников и сливных труб, внутренняя — из трубопроводов и фильтрационных устройств. Трубопровод ливневой канализации устраивается под определенным углом в сторону емкостей для сбора воды. Угол наклона зависит от диаметра труб.

Для того чтобы ливневой коллектор был эффективным, при его устройстве следует:

  • Располагать коммуникации на глубине в 0,4-0,7 м, в зависимости от типа почвы на участке;
  • Использовать при устройстве коллектора длиной свыше 10 м ревизионные колодцы, задвижки, выпуски;
  • Размещать ревизионные колодцы в местах поворота трубопровода.

Ревизионные колодцы при этом следует располагать с дистанцией в 0,3-0,5 м для контроля над прямыми участками трубопровода. Кроме того, коллектор следует оснащать пескоуловителями — фильтрационными решетками. Это позволит защитить ливневку от загрязнений мусором, частицами почвы, волокнами растительного происхождения.

Автономная система водоотведения на частном участке без централизованного подключения к канализации играет особую роль. Именно она позволяет сделать проживание в частном доме комфортным и безопасным. За сбор и отвод сточных вод за пределы участка отвечает канализационный коллектор. На сегодня он может быть устроен несколькими способами. При этом построить сточный коллектор можно своими руками. Главное — учесть особенности размещения трубопровода и очистных сооружений. И в этом помогут представленные выше профессиональные советы!

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

  • Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
  • Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
  • Ставить ЛОС на дистанции в 10 м от речек и ручейков;
  • Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами

Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

Принцип работы и преимущества

По принципу действия коллекторы классифицируют следующим образом:

  • Собирающие сточные воды только из одного канализационного бассейна.
  • Главные устройства, осуществляющие сбор сливной жидкости из двух и более коллекторов;
  • Загородные сооружения, отводящие стоки к объектам очистки, насосным станциям или в водоем.

Монтаж коллекторного комплекса должен быть выполнен грамотно, только это гарантирует надежный отвод стоков. Устанавливается как в самотечных, так и в напорных системах.

Основными достоинствами коллекторной сети напорного типа являются:

  • Уменьшение объемов монтажных работ.
  • Экономия на материалах за счет того, что длина трубопровода меньше, чем при самотечной системе.
  • Сокращение времени монтажа.

Без замены деталей правильно смонтированная коллекторная система способна прослужить более полувека.

Сечение трубных магистралей для коллекторной сети зависит от объема стоков, а их пропускная способность рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При ее достижении канализационные трубопроводы способны самоочищаться.

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

  • Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
  • Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
  • Ставить ЛОС на дистанции в 10 м от речек и ручейков;
  • Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

Монтаж ливневой канализации своими руками

Чтобы обустроить на участке ливневую канализацию, рекомендуется пригласить профессиональных мастеров. Однако при желании и наличии свободного времени можно найти ответ на вопрос, ливневая или дождевая канализация, как правильно назвать систему, и самостоятельно выполнить все работы.

Особой сложности процесс монтажа не представляет, главное, набраться терпения и следовать определенному алгоритму.

В частности, строительство ливневки выполняется по следующему плану:

  • В первую очередь нужно нарисовать схему участка с определенным масштабированием.
  • Далее исследуют местность и определяют самую низкую точку участка, здесь нужно расположить коллектор.
  • Следующим действием будет отметка точек водосбора. Это может быть водосток на крыше строений, бетонная площадка и дорожки.
  • Затем нужно нарисовать расположение труб со всеми элементами, поворотами и соединениями. Следует помнить, что при минимальном количестве поворотов обеспечивается более эффективное водоотведение. В крайнем случае, можно сделать повороты под прямым углом.
  • По составленному рисунку рассчитывают количество требуемых материалов. Отправляясь за покупкой, следует учесть, что система будет располагаться в земле, поэтому подбирать элементы одного цвета совершенно не обязательно. По этой же причине не стоит покупать материалы с запасом.
  • Непосредственно устройство ливневой канализации начинается с установки кровельной части системы. Устанавливаются дождеприемники, желоба и стояки, а также обустраивается место сброса жидкости в коллектор или лоток.
  • Далее выполняют разметку участка, натягивая веревку или шнур по расположения труб.
  • По разметке роют траншеи на глубину промерзания грунта, чтобы предотвратить замерзание воды в трубах в зимнее время. Если трубы будут укладываться на меньшую глубину, то рекомендуется провести ряд теплоизоляционных мероприятий. Такая система может безупречно работать с ранней весны до глубокой осени.
  • Дно готовой траншеи засыпают слоем песка, который тщательно утрамбовывают. Песчаная подушка не дает грунту проседать, поэтому исключается возможность изменения наклона трубопровода. Поверх песка насыпают щебень, который снижает степень воздействия пучинистого грунта.
  • Далее устанавливают и бетонируют коллектор, колодцы и дождеприемник. Затем укладывают и соединяют трубные элементы.
  • Собранную систему проверяют на герметичность и работоспособность.
  • При отсутствии дефектов выполняют обратную засыпку грунта.

Монтаж: пошаговая инструкция

Монтажные работы производятся в два этапа: подготовка к монтажу, и выполнение соединений.

Первый этап (подготовительный):

  1. Определение точек подключения и необходимого количества клапанов.
  2. Заготовка необходимых материалов и оборудования.
  3. Подготовка рабочего места и инструмента.
  1. Выполняют необходимые переключения.
  2. При работах на существующем трубопроводе в выбранной точке производится врезка и устанавливается переходник. Установка на вновь монтируемые канализационные системы осуществляется на раструбы вертикальных стояков или через тройники на горизонтальных участках.
  3. Очищают раструб и вставку корпуса клапана от загрязнений.
  4. Устанавливают уплотнительное кольцо в желоб на раструбе.
  5. В случае монтажа клапана на чугунный трубопровод в раструб устанавливается специальный адаптер.
  6. Вставку корпуса смазывают глицерином или мыльным раствором для лучшего скольжения.
  7. Затем аккуратно без перекосов до упора вставляют в раструб стояка или тройника.
  8. Проверяют качество соединения деталей на герметичность. При необходимости трубопровод вместе установки фиксируют при хомутом или опирают на кронштейн.

При всех достоинствах вакуумных канализационных клапанов нужно помнить, что они не панацея от всех болезней и уступают в эффективности вентилируемым фановым стоякам.

Источник

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

  • места установки, а также размеры сантехники;
  • точную длину и положение всех труб;
  • места поворотов, а также углов изгиба труб;
  • где будут находиться водяные фильтры и счетчики;
  • максимально возможный в каждом месте диаметр коммуникаций;
  • количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

  • конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
  • место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
  • диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
  • цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Канализация в частном доме

Системы канализации


Канализация также может быть самотечной или напорной.Работа самотечной канализации заключается в самостоятельном движении сточных вод естественным образом.

В этом методе подразумевается непосредственное выведение отходов в резервуар трубы, проложенной под уклоном.

Основным резервуаром является дренажный колодец. Этот вид пожалуй самым простой по техническим показателям и к тому же не дорогой. Но самотечная канализация не всегда может быть заложена. К примеру, в случае расположения дренажного резервуара выше по уровню, чем домашний аэротенк. Или это невозможно из-за почвенных показателей — на почве, имеющей каменистый или скалистый состав, достаточно трудно будет проложить трубопровод под необходимым уровнем уклона. В этом случае единственное решение это напорная канализация.

Здесь принцип заключается в использовании насоса, которым стоки перекачиваются в дренажную емкость. Этот способ будет подороже предыдущего, т. к. насос хорошего качества будет стоить не дешево.

Но несомненным плюсом этого метода является то, что уклон местности и почвенный состав, не влияют на обустройство вашей канализационной системы.

Насосы


Выделяются два типа насосов — поверхностный и погружной дренажно-фекальный.Поверхностные самые оптимальные для использования в напорной канализационной системе, хотя и дорогостоящие. Его помещают в первичный резервуар с присоединенной трубой. Эта труба выходит в колодец для дренажа. Как только первая емкость наполняется, насосом производится откачивание нечистот по трубопроводу непосредственно в поглощающий колодец.

Данные насосы обладают особой мощностью. Так насосы стандартного плана имеющие мощность до сорока киловатт могут выкачивать до 400 м3 в час, при этом поднимая жидкость в трубе до двадцати метров в высоту. Также в основном все виды подобных насосов имеют измельчители для избежания засоров и образования трубных пробок.

Но, это как правило бывает лишним для одного загородного дома с одной семьей. Поэтому, лучше подумать о насосе с меньшими показателями мощности.

Материалы для изготовления колодцев

В зависимости от применяемого материала колодцы бывают:

  • кирпичные;
  • бетонные;
  • полимерные.

Построить кирпичный резервуар довольно трудоемкий процесс, поэтому этот материал все больше уходит в прошлое. Строители и заказчики отдают предпочтение материалам, позволяющим соорудить дренажную систему в максимально сжатые сроки.

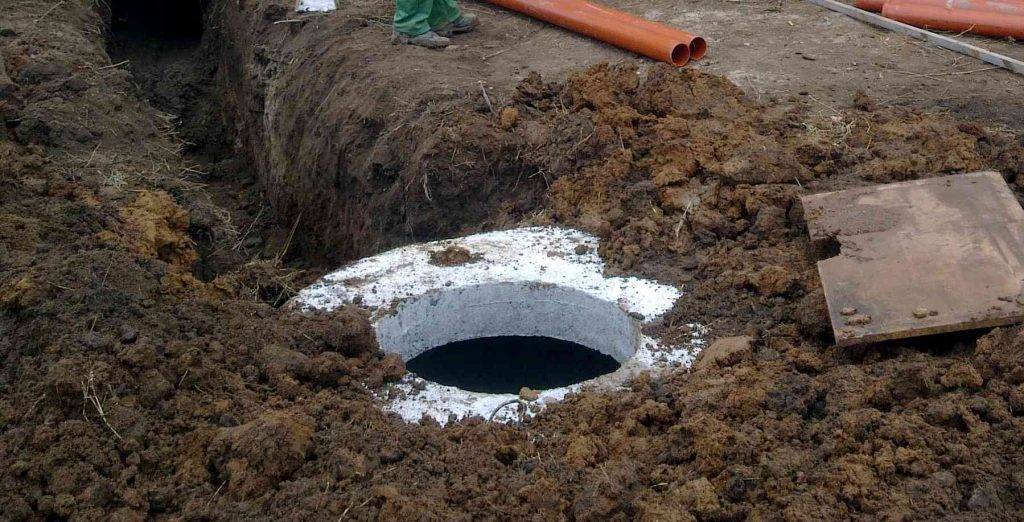

Традиционные канализационные колодцы из бетона до сих пор являются наиболее распространенными, хотя и имеют множество недостатков:

Железобетонные кольца имеют типовую конструкцию и при их изготовлении не учитываются особенности места где будет находиться колодец. Это становится причиной множества неудобств, поскольку отверстия под трубы приходится делать самостоятельно.
Канализационный колодец из бетона – это сборная конструкция, набирающаяся посекционно, что делает ее негерметичной. При плохой заделке швов грунтовые воды будут попадать в колодец, переполняя канализационную систему, или наоборот – стоки будут попадать в почву, тем самым отравляя ее.
При образовании затора, устранить его можно только вручную, причем для этого понадобятся не менее двух человек. Делается это специальной проволокой, которая заводится в трубу и с помощью поступательных движений пробивается образовавшаяся пробка.

Единственное достоинство железобетонных колодцев – относительно недорогая стоимость.

Появление полимерных изделий позволило применять индивидуальный подход при проектировании канализационной системы. Полимеры имеют массу достоинств:

Канализационные колодцы из полимеров не требуют регулярного обслуживания. Это позволило значительно уменьшить диаметр камеры и ее объем, что, в свою очередь, снизило трудоемкость процесса сооружения колодца.
Имеют легкий вес и подстраиваются под каждый конкретный случай – гофрированную трубу, в зависимости от необходимой глубины колодца, можно либо растянуть, либо сжать.
Отличная гидроизоляция шахты, которую могут нарушить только механические повреждения.
Длительный срок эксплуатации колодца.

канализационный коллектор

Канализационные сети, насосные станции и сооружения для очистки цеховых стоков, размещаемые на промышленной площадке, относятся к так называемой системе внутриплощадочной канализации данного предприятия.

Обесфеноленные стоки по самотечному коллектору непрерывно поступают через камеру переключения в приемный резервуар, облицованный кислотостойким материалом. Уровень стоков в камерах определяют визуально.

Схема очистной канализационной станции на полную очистку производительностью 150 мл. сутки.

Сточные воды по самотечному коллектору поступают в приемные колодцы, где установлены вертикальные насосы 2НФ, подающие их в дв хъярусный отстойник. Оттуда ояи поступают на биологические фильтры, размещенные в виде полукольца шириной 4 6 м вокруг двухъярусного отстойника.

При определении диаметра труб самотечных коллекторов принимают, что скорость движения потока жидкости равна от 0 25 до 0 70 м / с, что превышает критическую скорость взвешивания и исключает появление засоряющего и расслоенного режимов.

В пределах застроенной части города главные коллекторы трассируют по городским проездам. Гидравлический расчет главного коллектора.

При гидравлическом расчете самотечных коллекторов диаметром более 500 мм рекомендуется учитывать местное сопротивление на поворотах, при слиянии потоков, в случаях, когда диаметр присоединения равен не менее 350 мм, а также при наличии перепадов на основном коллекторе.

При разбивке трассы самотечных коллекторов нивелирование постоянных реперов должно выполняться с точностью не ниже III, а напорных — не ниже IV разряда. Вдоль трассы должны быть установлены временные реперы, связанные нивелирными ходами с постоянными реперами.

Иерархия городских канализационных сетей следующая:

 дворовые и внутриквартальные сети диаметром  150-200 мм, которые строят на территории застройки в пределах красных линий, то есть не выходя на территорию улиц:

 уличные коллекторы диаметром  250-400 мм, которые строят, наоборот, за красными линиями застройки, то есть по территории улиц (могут иметь насосные станции перекачки);

 районные коллекторы диаметром  500-1000 мм, которые строят для района канализования (могут иметь насосные станции перекачки);

 городской коллектор диаметром  1000-5000 мм, который строят вдоль города по наиболее пониженной его части (имеет насосные станции перекачки).

На канализационных сетях сооружают смотровые колодцы из железобетонных колец диаметром 1 метр (глубиной до 6 метров) и 1,5 метра (глубиной до 6 метров). Шаг колодцев принимают по СНиП 2.04.03-85.

Чтобы в полной мере понять важность этого показателя, достаточно узнать цены на 200-мм трубы, используемые в самотечных конструкциях, и на 80-мм трубы, применяемые для обустройства канализационных систем

  • Простота и быстрота монтажа. Поскольку напорная канализация не использует массу траншей и переливных колодцев, то и скорость возведения такой системы будет гораздо выше.
  • Длительный срок службы. Стандартные трубопроводы могут прослужить без особых проблем минимум 50 лет.

    Насосные станции обычно имеют 30-летнюю гарантию. Конечно, неполадки могут возникнуть, да и возникают, но они редко бывают критичными: как правило, из строя выходят незначительные механизмы, легко поддающиеся ремонту.

Популярные материалы раздела

Можно ли продать землю выше кадастровой стоимости

Выплаты до 18 лет малоимущим в 2019 году

Приказ о проведении вводного инструктажа по го и чс образец

Кто платит за уборку снега ук или тсж

Список специальностей на юридическом

Коллективное заявление в прокуратуру по факту мошенничества

Типы сборных емкостей

Среди основных типов сборных емкостей выделяют выгребные колодцы и септики. Первый представляет собой один из видов выгребной ямы, которая откапывается в грунте и облицовывается толстым слоем глины. Современный колодец – это герметичная конструкция, в которую происходит слив нечистот с их последующим удалением с помощью различных приспособлений (откачивающего насоса, ассенизаторской машины) за границы участка.

Септик представляет собой усовершенствованный выгребной колодец, при помощи которого есть возможность утилизировать часть стоков на месте. Он может состоять из двух емкостей, одна из которых (сборная либо выгребная) имеет дно и загерметизирована, вторая – без дна, установленная на фильтрующее основание (гравий, щебень, крупнозернистый песок), через которого чистая вода поступает в слой грунтовых вод.

Самый хороший, хотя и дорогостоящий, вариант – установка септиков в виде локальных канализационных систем. Такое оборудование собирает отходы и практически полностью их утилизирует. Из него выходит чистая вода (на 96-100 процентов), которую можно использовать для полива участка.

Автономная канализация обязательно включает септик или выгребной колодец

Нюансы использования сети

Существует несколько случаев, когда необходимо использование напорной канализации. К ним относятся:

  • расположение дома ниже уровня расположения центральной канализации (к примеру, в балке);
  • неровность рельефа местности на пути следования стоков в место утилизации;
  • необходимость открытой прокладки труб канализации (к примеру, над дорогой);
  • отсутствие возможности выкапывания траншеи под наклоном с целью обеспечения самотека вод;
  • необходимость использования каналов малого диаметра.

Система, собранная из труб малого диаметра и не имеющая достаточного уклона, должна быть только напорной, иначе будут проблемы с отведением стоков

Прокладка напорной канализации (ПВХ и из других материалов) требует согласования проекта с инженерными службами конкретного района касательно пересечения с иными сетями.

Для экономии денежных средств можно установить одну систему на несколько хозяйств. Это объединение реально, поскольку в продаже имеются насосы самой разной мощности.

На что обращать внимание при выборе

Прежде чем купить клапан вакуумного типа, необходимо принять во внимание три фактора:

диаметр вакуумного запора, клапаны могут быть Ø110 мм и Ø50 мм. Установка первых производится на канализационный стояк, вторые — на угловой отвод от него

Обратим внимание, что аэратор Ø50 мм рассчитан на выравнивание давления при сливании воды с двух устройств (не более), например, унитаза и раковины;

  1. конструктивные особенности. Устройства могут быть оборудованы мембраной или штоком, последние предпочтительнее, поскольку их срок эксплуатации более продолжительный;
  2. производитель оборудования. Рекомендуем приобретать модели известных брендов, например: Ostendorf, TDI, Ssangyong, EGR, КВЭ, КВМ, КВР и т.д.

Видео по теме:

Назначение и особенности конструкции

Не все пользователи знают, что такое коллектор канализации. При этом, большинство людей имеет примерное представление об общем строении системы. Незнаком сам термин, определение элемента.

Сам термин обозначает подземный трубопровод или канал большого размера. Иногда в коллекторы помещают целые реки. Например, помещение под землю реки Неглинной в Москве.

Канализационный коллектор — это основной трубопровод, по которому стоки перемещаются от участков слива до систем очистки. Его длина может составлять несколько километров или ограничиваться считанными метрами. В зависимости от размеров, для строительства используются готовые трубы или строительные материалы:

  • кирпич;
  • железобетонные блоки или монолитная отливка.

Использование кирпичной кладки в настоящее время прекращено из-за низкой скорости сборки. Строительство канализационных коллекторов требует высокой скорости, поэтому используют сборные каналы из железобетонных колец, или производят заливку прямо на месте. Однако, современные системы строят из готовых пластиковых элементов. Они превосходят все альтернативные варианты по скорости сборки, долговечности, устойчивости к воздействию воды и агрессивных веществ. Во время реконструкции старые системы часто заменяют на новые пластиковые каналы.

Коллектор канализации обычной городской системы не имеет слишком больших размеров. Его сечение обеспечивает пропускную способность городской сети с учетом коэффициента запаса на случай увеличения числа пользователей. Для устранения засоров и пробивки пробок по всей длине устанавливают коллекторные колодцы. Они обеспечивают доступ для проведения ремонтных работ. Кроме этого, колодцы ставят в узлах или на точках поворота линии. На дне колодцев устанавливают желоба, соединяющие входной и выходной патрубки. Они выполняют направляющую функцию, способствуют сохранению энергии потока.

Рабочие параметры

Как уже стало понятно, колодец-гаситель напора для канализации «занимается» тем, что изменяет интенсивность потока жидкости, протекающей по трубам

То есть для гашения потока необходимо изменить его интенсивность, однако тут важно заметить, что это помогает не во всех случаях

В некоторых ситуациях может происходить так, что будет заметно слишком сильное снижение давления напора. В таких местах чаще всего наблюдается такой дефект, как незначительное подтопление системы

При строительстве канализации для какого-либо объекта необходимо особое внимание уделить такому вопросу, как анализ изменения скорости потока жидкости по трубопроводу. Для этого необходимо использовать гидравлические формулировки и значения

Для типовых колодцев-гасителей такими значениями выступают следующие параметры: свойства воды, вязкость как динамическая, так и кинематическая, длина трубопровода, а также диаметр трубы на определенных участках системы. Кроме этого, нужно учесть и такие факторы, как расход, радиус поворота

Это очень важно, так как данные показатели будут оказывать значительное влияние на скорость движения жидкости при ее перекачке

Принцип работы вакуумного клапана и его конструкция

Прежде чем говорить о том, как работает воздушный запорный обратный клапан вакуумного типа, рассмотрим его устройство, оно изображено на рисунке.

Обозначения элементов конструкции:

  • А – заслонка;
  • В – отверстие для вентиляции;
  • С – верхняя часть стояка;
  • D – стенки корпуса устройства;
  • E – воздушный канал;
  • F – вставка.

Теперь перейдем к принципу работы вакуумного запора. Когда происходит слив воды в систему, возникает изменение давления. Для его стабилизации в клапане открывается крышка, через которую воздух попадает в систему.

Когда давление в системе выравнивается, заслонка становится в запертое положение, благодаря чему неприятный запах не может проникнуть в помещение.

Устанавливать аэратор следует в следующих случаях:

  • когда канализационные системы не оборудованы фановыми трубами;
  • если вывести вентиляционную трубу через крышу не представляется возможным.

Назначение запорной арматуры данного типа — обеспечить необходимый уровень вентиляции внутри системы. Как правило, вакуумные клапаны устанавливают в малоэтажных домах (не более 5-6 этажей), в противном случае имеется высокая вероятность выхода запора из строя.

Принцип работы

Выяснив, что такое канализационный коллектор,
рассмотрим принцип его работы. Сточные воды от сантехнических приборов
поступают в горизонтальные дворовые сети. Они соединяются в квартальные и в
конце концов присоединяются к основной магистрали. По ней стоки
транспортируются до очистных сооружения. Таким образом, коллектор канализации — это общий
трубопровод, который объединяет все мелкие линии вместе. Сам он никогда не
разветвляется на части.

В автономных системах частных
домов роль основного элемента канализации
выполняет горизонтальная труба, соединяющая выход системы из дома с приемной
секцией септика. Ее длина, как правило, невелика, но выполняемая функция ничем
не отличается от задач крупных канализационных
трубопроводов.

Кроме этого, есть ливневые системы водоотведения. Они отличаются от бытовых или промышленных сетей сезонным режимом работы и сравнительно малой глубиной погружения в грунт. Коллектор ливневой канализации — это канал, по которому дождевые стоки направляются к системам очистки. Он может быть реализован в виде подземной трубы или в форме открытого желоба.

Существуют две разновидности
каналов, отличающихся способом перемещения стоков:

  • самотечный тип. Трубопровод, установленный с небольшим уклоном. Сточные жидкости перемещаются по нему самостоятельно, под действием силы тяжести;
  • напорный канализационный коллектор. Предназначен для принудительной подачи стоков с нижней отметки на более высокий уровень.

Самотечные линии преобладают,
поскольку они выгоднее и проще. Однако, иногда приходится использовать напорный тип канализации,
если того требует рельеф местности, присутствие на пути прокладки труб зданий,
сооружений, автострад.

Напорный коллектор канализации — это герметичный
трубопровод, рассчитанный на определенное давление жидкости. Перемещение стоков
по нему происходит при помощи специального насоса. Для снижения нагрузок и
экономии энергии напорные участки коллекторов делают небольшими. Обычно
устанавливают канализационную напорную станцию (КНС), которая под давлением
подает стоки на определенную высоту. Затем жидкость следует самотеком.

Подъем сточных вод может
происходить как под уклоном, так и с помощью вертикального трубопровода. Выбор
подходящего способа производится исходя из местных условий — рельеф,
наличие сооружений или построек, особенности грунта.

Охранная зона и СНиП

Еще одним фактором при организации напорной канализации является согласование места ее расположения. Даже если она не выходит за границы участка дома, существует вероятность повреждения других подземных коммуникаций. В первую очередь – канализационных сетей.

Современные правила и стандарты не предусматривают установку наземных предупреждающих знаков о наличии канализационных труб под землей. Поэтому, если они повреждены в результате ремонтных работ, вина лежит на исполнителе. Поэтому перед планированием проконсультируйтесь с водоканалом.

При планировании необходимо учитывать минимальные расстояния от канализационных труб до объектов в охранной зоне.

Эти правила указаны в СНиП 02.04.02-84 и СанПиН 2.1.4.11102-02:

  • 250 м от берега ближайшей реки;
  • 50 м от подземных источников водозабора;
  • в 100 м от берега озера.

Расстояние от фундамента дома до напорного канализационного коллектора должно быть не менее 5 м.

Перед началом проектирования и строительства напорной канализации необходимо учесть все вышеперечисленные факторы. Только точное выполнение этих условий позволит вам создать эффективную и безопасную систему принудительной откачки сточных вод.

Монтаж коллекторной сети


Подключение трубы к ревизионному колодцу После проведения замеров и составления проекта сооружения, проводят земляные работы:

  1. Ниже уровня замерзания земли выкапывают канаву под коллекторные магистрали и котлованы для колодцев.
  2. На дно траншей укладывают песчано-гравийную подушку толщиной около 15 см, трамбуют. Сверху кладут трубы или устанавливают колодезные резервуары.
  3. Для самотечной системы канализации магистрали монтируют с наклоном в 2 см на метр трубы в сторону накопительной емкости.
  4. Трубы и пластиковые емкости утепляют, последние при необходимости якорят.
  5. Стыки герметизируют, затем систему тестируют на отсутствие протечек, закачивая внутрь воду.

Если проверка прошла успешно, траншея закапывается, выход магистрали предварительно опускается в накопитель либо соединяется с септиком.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

  • Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
  • Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
  • Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
  • Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.
