Требования к кладке вентиляционного и дымового канала при стройке дома

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

Очень частые ошибки

  1. Не выведен вентканал в кухонной комнате, ванной, сантехнических узлах, кладовках без окон.
  2. Взамен канала «действует» отверстие в стене, закрытое решёткой. Это не даёт тяги, а это означает и малоэффективно.
  3. Плотно зарыты двери и окна и нет проветривателей. В подобных условиях система вентиляции не работает, о чем сообщат зловонные запахи, конденсат, плесень.
  4. «Перебор» с вентиляцией. Механическая вентиляция. если существует особенная вытяжная труба, к примеру, камина, не разрешена.
  5. В комнате с камином совсем нет вытяжки. Исправный каминный дымоход менее опасен. Однако, когда камин зажигается, дым может попадать в комнату, лучше иметь в ней отдельный вентканал.
  6. Нет вытяжки в комнате, которая отгорожена от других 2-мя дверями. Их «преодоление» воздушным потоком порой абсолютно невозможно, как и — продуктивная система вентиляции.
  7. Неутепленный канал. Если каналы — в стенах снаружи, в первую очередь необходимо утеплять, иначе теряется тяговая сила.
  8. Трубы для газа запрещено ставить в стене. Делать это только в канавках с экранами, где есть вентиляционными отверстиями.
  9. Отклонение вертикального канала может нарушать вентиляцию. Максимум на 30°. Если дело сделано, есть один выход — установить дополнительно вентилятор. Только не в помещении, где находится камин!

Как часто необходима проверка дымохода

Для предотвращения непредвиденных поломок и несчастных случаев нужно доверять проектирование и монтаж дымоходов профессионалам и регулярно приглашать специалиста для плановой проверки.

Обязательно следует выполнять проверку каждый год перед включением отопления, во время отопительного сезона, а также после его окончания. В ряде случаев могут понадобиться внеочередные профилактические работы.

Основной показатель правильной работы дымохода — это наличие тяги. При ее снижении нужно срочно выявить причину и устранить ее. Мы не только проводим ремонтно-профилактические работы, но и выдаем акт, подтверждающий возможность безопасной эксплуатации.

Вентканалы: необходимость обустройства

Кирпичные вентканалы пока не уступают по популярности более бюджетным конструкциям

Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Эксплуатация вентиляционных каналов и дымоходов

Наиболее частые причины неисправностей

Причин плохой работы дымоотводящих каналов и вентиляционных систем может быть множество, и большая их часть связана с безответственностью их владельцев.

  • Если отсутствие надлежащей тяги наблюдается в только что установленных печах и каминах или в дымоходе газового котла — это, скорее всего, промах строителей, то есть, установка системы дымоотведения и вентиляции в частном доме была проведена с ошибками.
  • Неработающая приточно-вытяжная вентиляция в квартирах многоэтажного дома также чаще всего связана с ошибками в проектировании или строительстве, но иногда вентканалы и дымоходы просто используются рабочими во время строительства здания в качестве мусоропровода. Засоренные каналы не в состоянии справляться со своей задачей, поэтому система вентиляции в доме будет работать из рук вон плохо.
  • Засорение может происходить и не по вине человека, когда в короб вентиляционного канала попадают инородные предметы извне — пыль, паутина, листья, птицы.
  • Кроме того, в процессе эксплуатации происходит естественное отложение грязи на внутренних стенках дымовых (сажа) и воздушных (пыль, жир) каналов.
  • Сжигание в печах и каминах бытового мусора и дров с высоким содержанием смолы или плохо просушенных дров также становится причиной быстрого засорения дымоходов, труба изнутри покрывается толстым слоем сажи. Это не только ухудшает тягу, но и может привести к пожару в частном доме, если сажа вспыхнет при перегреве. При эксплуатации газового котла такие проблемы возникают намного реже, так как в современных отопительных агрегатах топливо сгорает практически полностью.
  • Наконец, плохая тяга в дымоходе газового котла или печи может возникать не только из-за засорения, но и в результате неисправностей дымоходов и вентканалов, появляющихся из-за усадки здания, коррозии, появления трещин и обрушений, старения материала, из которого сделаны каналы.

Правила и советы по эксплуатации

Так как большое число пожаров и отравлений угарным газом связано с тем, что дымоход и вентиляция не справляются со своими функциями, разработаны специальные правила их эксплуатации и трубо-печных работ. Они объединены с требованиями по эксплуатации вентиляционных шахт и каналов, так как правильная работа вентиляции не менее важна для человеческого здоровья.

Основные положения этих правил таковы:

Дымовые каналы каминов и печей, работающих на твердом топливе, необходимо подвергать проверке и чистке перед началом и после окончания каждого отопительного сезона. Дымоходы непрерывно работающих печей и газового котла проверяются каждые 2–3 месяца.

  • Проверка вентиляционных каналов помещений, где производится эксплуатация газового котла, должна осуществляться два раза в год — летом и зимой.
  • Если проверка вентканалов и дымоходов дома выявила серьезные неисправности, требующие ремонта, использование газового котла запрещается до момента их устранения.
  • К ремонту допускаются только организации, имеющие соответствующую лицензию, работники которой обладают надлежащей подготовкой. Приступать к работе они могут после того, как будет составлен акт проверки вентканалов и дымоходов в многоквартирном или частном доме.

Эти правила должны соблюдаться неукоснительно как владельцами частных домов, так и организациями, ответственными за содержание и обслуживание многоквартирных построек.

Помимо выполнения обязательных правил, желательно соблюдать и следующие рекомендации:

  1. Не сжигайте в топке печи или камина бытовой мусор, особенно пластиковые пакеты и бутылки.
  2. Регулярно проводите обслуживание: очищайте топку и поддувало от золы.
  3. Используйте только хорошо высушенные качественные дрова.
  4. Для усиления тяги в трубе дымохода газового котла или канале и создания принудительной вытяжки установите вентилятор вытяжной для дымохода. Этот совет особенно актуален для дымоходов с недостаточным внутренним сечением. Вентилятор-дымосос для камина

    Оголовок (дымник) с защитной решеткой

  5. На дымоход на крыше дома проводится установка защитного оголовка с сеткой, это простое устройство предотвращает попадание в канал мусора (см. Как сделать дымник). В зимнее время необходимо регулярно обеспечивать осмотр оголовков, чтобы не допустить их обмерзания и закупорки каналов.

Технология обустройства вентканала

Как правило, узел вентиляционного канала в кирпичном доме выполняется вертикальным ведением кладки в пару кирпичей. Эта конструкция гарантированно обеспечивает эффективное вентилирование и выполняет свои функции при любых погодных условиях.

Сначала выполняются разметочные работы, позволяющие правильно расположить элемент системы, готовится фанерный шаблон.

Ведение кладки начинается от углового участка стены. Обустройство первого канала выполняется после того, когда уложили полтора – два кирпича. Строго выдерживается расстояние между вентканалами в кирпичной стене, составляющее ширину одного камня.

Вся растворная смесь с внутренней поверхности канального хода обязательно удаляется. Дело в том, что засохший кладочный материал через какое-то время начинает отваливаться и засорять шахту. При строительстве соблюдается увязка – очередной ряд начинается с обязательным смещением, чтобы конструкция получилась прочной.

Если рядом с вентиляцией проходит дымоходная система, выводится сплошная кладка из кирпичного материала.

Рекомендуется тщательно затирать шовные участки, смачивая их водой. Будучи гладкой, такая поверхность препятствует накапливанию сажи на внутренних стенах.

Во избежание засорения вентканала, в процессе проведения кладочных работ окно закладывается газетами или иным скомканным материалом. Постепенно поднимаясь, остается только перекладывать заполнитель, удалив его на последнем ряду.

Требования и нормы


Для вентиляции применяются в основном вертикальные каналы Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.

На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.

Требования к вентиляционным каналам:

  • Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
  • Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
  • Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
  • Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
  • Высота оголовка шахты зависит от дистанции до конька.


Дымоход должен быть герметичным и выдерживать высокую температуру К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.

  • Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
  • Конструкция должна быть строго вертикальной.
  • Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.

Проверка и прочистка вентиляции

Время от времени нужно проверять вентиляционные каналы на наличие засорений. Это проводится в таких случаях:

  • Ежегодная плановая проверка
  • Первичная проверка вентиляционных каналов перед началом использования. Во время её проведения проверяются: наличие засорений, плотность канала и его отдалённость от дымового канала, тяга.
  • После ремонта каналов

В домашней пыли содержатся бактерии, клещи, их продукты жизнедеятельности. Когда человек дышит воздухом с большим содержанием пыли, у него развивается аллергия. Кроме того пыль опасна для людей, болеющих астмой. Когда пыль накапливается в лёгких, она приводит к хроническим болезням лёгких и иммунной системы. С накоплением пыли в вентиляции накапливаются и эти организмы, вредящие здоровью человека. Так там находят себе убежище мелкие грызуны и птицы.

Когда каналы засоряются, их тяга становится слабее, фильтры загрязняются, сечение каналов становится меньше, на стенках собирается жир и пыль, перестают работать установки приточно-вытяжной системы. Прочистка вентиляционных каналов в производственных зданиях должна проводиться не реже двух раз в год, так же как и в административных, и в общественных зданиях. Очищать вентиляцию в зданиях пожарных служб нужно не менее раза в год. После очистки каналы дезинфицируют, и оформляют специальный журнал, в который заносят данные о проведенных действиях.

Алгоритм выполнения кладки вентиляционного канала

  • Тщательное изучение чертежа.
  • Нанесение разметки с помощью инвентарного складного шаблона. Если его нет, в доске с размерами (мм): 140х2500х25 выполняются проемы, идентичные тем, что нанесены на план стены.
  • Кладется кирпич строго по уровню, для чего используются буйки или сбитый из досок короб с размерами канала. Должна соблюдаться прямолинейность поверхностей, углов.
  • Если температура воздуха высокая, а кирпич сухой, необходимо его смочить водой для улучшения адгезии между материалом и раствором.
  • Формируется 3 или 4 ряда кладки.
  • Устанавливаются буйки – кирпичи, выложенные по уровню в поперечном сечении канала. Защищают его от попадания мусора во время работ, держат заданную форму отверстия.
  • Перемещается буек через каждые 7 или 8 кладок из кирпича с однорядной или многорядной системой перевязки.
  • Если есть вероятность проникновения в помещения, а также рядом расположенные системы вентиляции вместе с подаваемым воздухом продуктов сгорания топлива, то кладку лучше делать методом «впритык».
  • Следить за соблюдением толщины швов.
  • Все их тщательно заделать.

Более подробно технологию работ рекомендуется изучить по видео роликам, которые имеются в сети в открытом доступе.

Вытяжная шахтная система

Шахты естественной системы вентиляции ставятся на крыше дома, по аналогичности с дымовой трубой печки. Они бывают частным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом делаются путем кладки из кирпича с теплоизоляцией фибролитом или каркасным утолщенным теплоизолятором. Шахты второго типа – из кирпича с заполнением из теплоизоляционого и влагоустойчивого материала (пенополистирол, ячеистое стекло, керамзитовый песок и др.) или с теплоизоляцией из досок толщиной 40 мм, покрытых кровельной сталью сверху слоя войлока (ваты на минеральной основе), пропитанного глиняным раствором и оштукатуренного.

Обозначение высоты вытяжных шахт.

Высота шахты над крышей должна подходить следующим условиям:

  1. В случае ее расположения около конька крыши, устье шахты (отверстие вытяжки) должно находиться выше конька более чем на 0,5 м.
  2. При удалении от конька на расстояние 1,5-3 м устье может находиться в одном уровне с коньком.
  3. Если до конька более трех метров, то отверстие размещается по стороне угла в 10? к горизонту с вершиной на коньке.
  4. В помещениях, где готовится еда, высота шахты должна быть не менее 1 м.
  5. Высота устья над кровлей в обыкновенных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее двух метров.
  6. Если появляется риск очень больших загрязнений воздуха, то шахту придется поднять на высоту не менее трех метров.

Вернуться к началу

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич


Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы


Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы


Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.


Керамические трубы


Гофрированная нержавейка

Вентиляция вытяжного типа

Выход шахты естественной вентиляции проходит через кровлю и внешне похож на печную трубу. Есть шахты, имеющие свои каналы, а есть объединенные с вентиляционным. Первый вариант реализуется следующими путями:

  1. Утепление канала фибролитом или другим жестким материалом.
  2. Канал защищен водостойкими материалами с хорошей теплоизоляцией (керамзитом, пенопластом, вспененным стеклом и другими).
  3. Утепление канала доской толщиной 4 см, покрытой оцинковкой. Под дерево подкладывают войлок с глиной, покрытый штукатуркой.

Критерии хорошего исполнения шахты:

  1. Если выход шахты находится вблизи конька крыши, то его отверстие вытяжки расположено выше конька на 0,5 метра или больше.
  2. Если расстояние от конька до шахты два-три метра, то они могут быть на одной высоте.
  3. При отдалении устья вытяжки от конька на расстояние больше трех метров, его следует разместить по следующей схеме. Высота не должна быть ниже линии, проведенной от конька под углом десять градусов к горизонту.
  4. В кухне высота шахты должна быть выше одного метра.

Сколько стоит кладку построить


Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

  • этажность постройки;
  • площадь помещений;
  • геометрическая сложность каналов;
  • выполнение перевязки с уже существующей кладкой;
  • необходимость отделки осадочных швов;
  • вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Выбираем кирпич

При выполнении кирпичной кладки пользуются полнотелым камнем. Допускается применять пустотелый материал, предназначенный для облицовки, но пустотные участки придется наполнять глиной или растворной смесью.

В канале кирпич фиксируется раствором, аналогичным по своему составу растворной смеси, используемой при строительных работах. Для придания замесу требуемой крепости соблюдают следующие соотношения материалов:

  • песок – три части;
  • цемент марки М 500 – одна часть.

Компоненты перемешиваются, дозированно добавляется вода, чтобы получилась растворная масса необходимой консистенции.

При устройстве вентканала зачастую необходимы кирпичи с нестандартными размерами, идущие на перевязку швов, на устройство примыканий к стенам и т. д. Механическую обработку материала выполняют болгаркой, молотком или киркой. С целью экономии разрешается использовать кирпичный бой, камни с отбитыми уголками и сколами.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич


Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы


Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы


Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.


Керамические трубы


Гофрированная нержавейка

Вытяжная шахта

Шахты для естественного вентилирования, как и дымоходные выводы, устраиваются на кровельных перекрытиях зданий. Они обеспечены индивидуальными каналами или соединяются с вентпроходами.

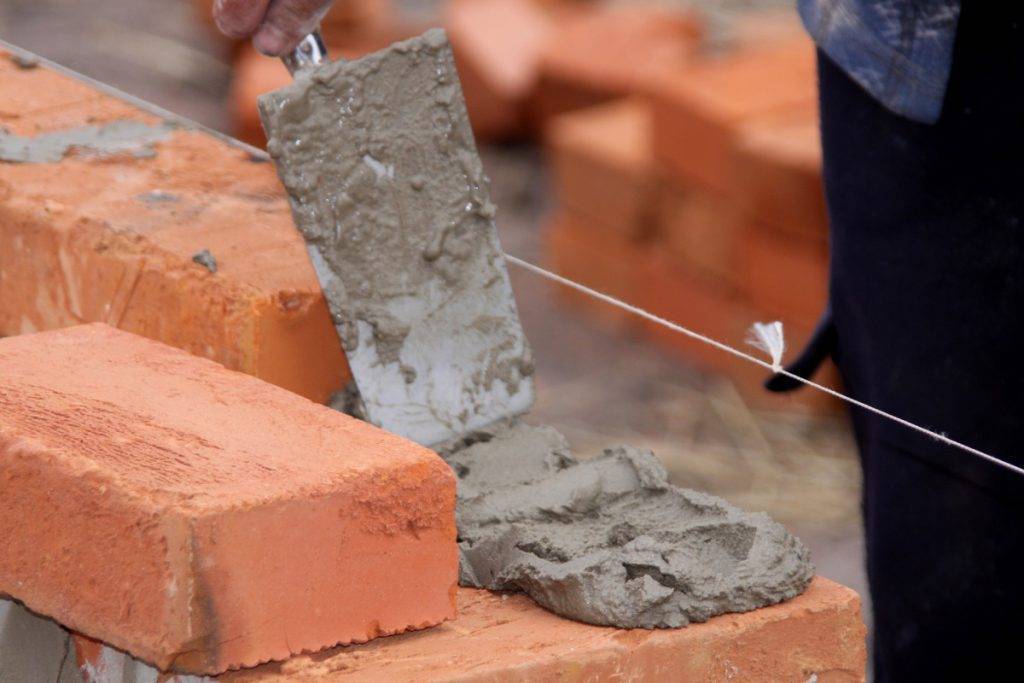

Шахта с индивидуальным канальным ходом устраивается из кирпичного камня и утепляется фибролитом. Второй вариант ее обустройства – возведение кладки с обязательным утеплением стройматериалами, устойчивыми к воздействию влаги.

Кроме того, вытяжные шахты утепляются пиломатериалом четырехсантиметровой толщины и обшиваются оцинкованными листами, уложенными на подкладку из войлока, обмазанную глиной и оштукатуренную.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
