При разработке электротехнической части проекта для жилого дома, склада, магазина, административного здания, промышленного предприятия и т.д. одним из главных условий является безопасность дальнейшей эксплуатации электроустановок. В этой статье мы постараемся разобраться какие существуют классы электрооборудования по способу защиты от поражения электрическим током.
Прежде всего необходимо понимать, что разделение на классы отражает не уровень безопасности оборудования, а лишь указывает на то, каким способом осуществляется защита от поражения электрическим током.
1. Оборудование класса 0
Оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией, при этом отсутствует электрическое соединение открытых проводящих частей, если таковые имеются, с защитным проводником стационарной проводки. При пробое основной изоляции защита должна обеспечиваться окружающей средой (воздух, изоляция пола и т.п.).
- 2. Оборудование класса I
- Оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией и соединением открытых проводящих частей, доступных прикосновению, с защитным проводником стационарной проводки.
В этом случае открытые проводящие части, доступные прикосновению, не могут оказаться под напряжением при повреждении изоляции после срабатывания соответствующей защиты.
Примечания:а) У оборудования, предназначенного для использования с гибким кабелем, к этим средствам относится защитный проводник, являющийся частью гибкого кабеля. б) Если стандарты на оборудование конкретных видов допускают, чтобы оборудование, конструкция которого относится к классу I, было снабжено гибким кабелем с двумя проводниками, имеющими на конце вилку, которая не может быть введена в розетку с защитным контактом, то защита такого оборудования обеспечивается основной изоляцией. При этом оборудование должно быть снабжено зажимом для подключения защитного проводника.
- 3. Оборудование класса II
- Оборудование, в котором защита от поражения электрическим током обеспечивается применением двойной или усиленной изоляции.
- В оборудовании класса II отсутствуют средства защитного заземления и защитные свойства окружающей среды не используются в качестве меры обеспечения безопасности.
Примечания: а) В некоторых специальных случаях (например, для входных клемм электронного оборудования) в оборудовании класса II может быть предусмотрено защитное сопротивление, если оно необходимо и его применение не приводит к снижению уровня безопасности. б) Оборудование класса II может быть снабжено средствами для обеспечения постоянного контроля целостности защитных цепей при условии, что эти средства составляют неотъемлемую часть оборудования и изолированы от доступных поверхностей в соответствии с требованиями, предъявляемыми к оборудованию класса II. в) В некоторых случаях необходимо различать оборудование класса II «полностью изолированное» и оборудование «с металлической оболочкой». г) Оборудование класса II с металлической оболочкой может быть снабжено средствами для соединения оболочки с проводником уравнивания потенциала, только если это требование предусмотрено стандартом на соответствующее оборудование. д) Оборудование класса II в функциональных целях допускается снабжать устройством заземления, отличающимся от устройства заземления, применяемого в защитных целях, при условии, что это требование предусмотрено стандартом на соответствующее оборудование.
- 4. Оборудование класса III
- Оборудование, в котором защита от поражения электрическим током основана на питании от источника безопасного сверхнизкого напряжения и в котором не возникают напряжения выше безопасного сверхнизкого напряжения.
Примечания: а) В оборудовании класса III не должно быть заземляющего зажима. б) Оборудование класса III с металлической оболочкой допускается снабжать средствами для соединения оболочки с проводником уравнивания потенциала при условии, что это требование предусмотрено стандартом на соответствующее оборудование. в) Оборудование класса III допускается снабжать устройством заземления в функциональных целях, отличающимся от устройства заземления, применяемого в защитных целях, при условии, что это требование предусмотрено стандартом на соответствующее оборудование.
Оставить комментарий или два
Необходимость дополнительной изоляции и заземления

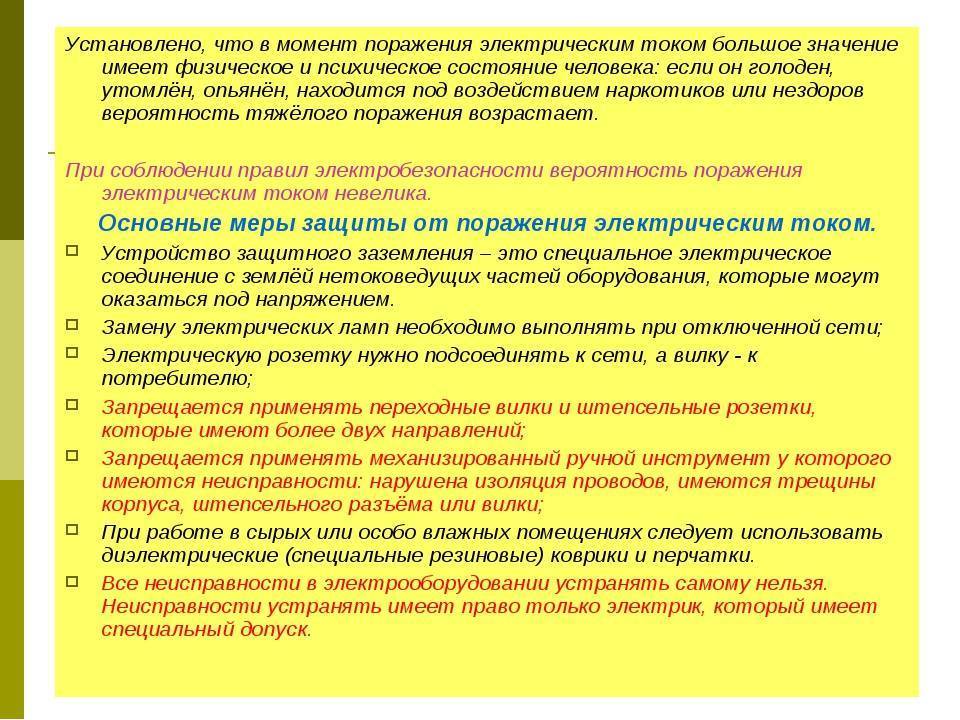

Межотраслевые правила по охране труда.

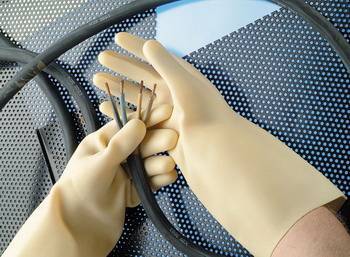

В настоящее время электроинструмент классов «0» и «01» разрешается эксплуатировать, только если он встроен в другой прибор, имеющий заземленный корпус. Оборудование класса «1» маркируется значком заземления (в круге три горизонтальных черты и одна вертикальная над ними). Предназначается для эксплуатации только в производственных условиях, за исключением особо опасных помещений. С целью безопасности необходимо использовать хотя бы одно из изолирующих средств: резиновые перчатки, коврик или обувь. Без них можно обходиться только в тех случаях, когда инструмент подключен через вспомогательное оборудование (разделительный трансформатор, устройство преобразования частоты, УЗО).
Читать также: Причины сульфатации пластин аккумулятора
Оборудование класса «2» не требует заземления, так как, помимо основной изоляции электроинструмента, имеет дополнительную, автономную изоляцию отдельных его узлов и деталей. Она называется двойной, а усиленная подразумевает уровень изоляции не меньший, чем у двойной. Изделия имеют маркировку в виде 2-х квадратов, один внутри другого. Использовать их можно без применения дополнительной защиты. Исключение составляют объекты с особой опасностью: колодцы и металлические резервуары. В них безопасность работы требует наличия хотя бы одного из диэлектрических защитных средств. Изделия класса «3» имеют маркировку в виде 3-х вертикальных полос внутри ромба. Их можно использовать везде и без ограничений.
Классификация электроинструмента по классам электробезопасности
Электроинструменты выпускается следующих классов:
0 — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.
0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.
I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;
II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.
Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;
III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинструмент класса III предназначен для питания от безопасного сверхнизкого напряжения.
Примечание. Если безопасное сверхнизкое напряжение получают путем преобразования более высокого напряжения, то это следует осуществлять посредством безопасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.
Не нашли то, что искали? Воспользуйтесь поиском:
Лучшие изречения: Студент — человек, постоянно откладывающий неизбежность. 10617 —
91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.
Отключите adBlock! и обновите страницу (F5)очень нужно
Как принято классифицировать электротехнические инструменты с точки зрения безопасности? Как выглядит международная маркировка?
Для защиты человека от поражений электрическим током существуют специальные нормативы, а электротехнические изделия принято классифицировать следующим образом:
1. «Класс 0». Большинство бытовых приборов изготавливаются по этому классу, так как эти устройства предназначены для функционирования в помещениях, в которых нет повышенной опасности. К этой группе относят изделия, у которых есть рабочая изоляция и у которых не предусмотрено заземление. Их напряжение больше 42 В.
2. «Класс 01». У этих изделий есть заземляющий элемент и рабочая изоляция. При этом провод, который предназначен для подсоединения к источнику электропитания, не снабжен зануляющей жилой. Для заземления не рекомендуется применять различные болты и винты, которые используются для крепления самого изделия и его деталей.
3. «Класс I». Подобные изделия снабжены не только изоляцией и элементом для зануления, но и проводом электропитания, имеющим штепсельную вилку с контактом «земля» и заземляющую жилу.
4. «Класс II». В этом случае нет элементов заземления. Но для безопасности предусмотрена двойная или усиленная электроизоляция тех компонентов инструмента, которые доступны для прикосновений.
5. «Класс III». Такие изделия не подлежат заземлению. Они получают питание от источников, напряжение которых не превышает 42 В.
Существует и иная, международная маркировка, по которой можно также судить о степени защищенности электротехнических изделий от прикосновений к элементам, находящимся под напряжением. Такая классификация обозначается, как IP-XY, где под «х» подразумевают уровень защиты от проникновения извне чужеродных частиц, а под «у» — от попадания влаги. Но вместо самих X и Y указывают цифры:
— «0» — защита полностью отсутствует;
— «1» — предохранение от контакта с частицами, диаметр которых превышает 50 мм, и от случайного проникновения руки;
— «2» — защита от попадания инородных тел, диаметр которых свыше 12 мм, и от контакта с пальцами;
— «3» — изоляция от попадания частиц, диаметр которых превышает 2.5 мм (например, отвертка);
— «4» — предохранение от попадания инородных тел, диаметр которых больше 1 мм (например, проволоки);
— «5» и «6» — полная защита от проникновения пыли и инородных тел.
Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.
Устойчивость к нагреву
Разделение на классы электроинструмента по термостойкости зависит от характеристик используемого в качестве обмотки материала.
- Y: самые низкие показатели. В качестве обмотки используются волокна целлюлозы, натуральный шелк и хлопок. Предел устойчивости к нагреву составляет 90 градусов С.
- А: в качестве обматывающего материала используются волокна целлюлозы, шелк и хлопок, обработанные диэлектриком. Температурный предел составляет 105 градусов.
- Е: для обмотки применяется органическая пленка и смола (120 градусов.).
- В: используется органика – слюда (130 градусов.)
- F: применяется синтетика и асбест (155 градусов.)
- H: представляет собой кремнийорганическую пропитку, эластомеры и стекловолокно (180 градусов.)
- С: самый высокий класс. Обмотка способна выдерживать температуру, превышающую 180 градусов. Используется сочетание слюды, стекла, кварца и керамики. В качестве связующего материала применяется неорганика.
Классификация по параметру устойчивости изделия к нагреву зависит также от сферы применения. Электроинструменты по своему предназначению бывают бытовыми и профессиональными.
Отличие между ними заключается в том, что бытовой прибор изначально не рассчитан на длительную эксплуатацию. Он нуждается в регулярных перерывах, необходимых для остывания двигателя. Каждые 20 минут работы должны чередоваться с 15 минутами отдыха.
Как расшифровать класс изоляции
Маркировка на инструментах обозначается латинскими буквами. Они означают следующее:
- Y — это самый низкий показатель, который говорит о том, что у прибора хлопковая обмотка. Максимальный нагрев должен быть не более 90 °С;
- А — обозначает инструмент, при котором для обмотки деталей используются те же материалы, но обработанные;
- Е — используемый материал пленка или смола с максимальным нагревом до 120 °С;
- В — обмотка слюда;
- F — материал синтетика.
Максимальный класс с пределом нагревания до 180 °С.
Таким образом, во время работы электрического инструмента происходит его нагрев. Если этот процесс не контролируется, могут наступить неприятные последствия. Классификация помогает грамотно спланировать работу, сохранив как здоровье рабочего, так и целостность инструмента.
Классы электроинструмента по электробезопасности
Осуществление работ с помощью приборов, использующих силу тока, всегда связано с определенными рисками, как для здоровья самого человека, так и для окружающего пространства.
По этой причине создана специальная классификация, которая поможет сотруднику кампании или домашнему мастеру точно определиться с выбором инструмента для своих задач, а также обезопасить себя и близких.
Далее рассмотрим основные принципы разделения приборов на группы по классу защиты.
Маркировка электроинструмента
На данный момент широко применяется два типа маркировки для инструментов, работающих с электрическим напряжением.
Степень опасности прибора изображается в виде несложного схематичного изображения:
- Круглый значок, внутри которого три горизонтальные линии соединены с одной вертикальной в виде перевёрнутой буквы Т обозначает, что перед вами прибор 1 класса;
- Маленький квадрат, заключенный в большой, сообщает об отношении инструмента ко второму классу;
- Третий маркируется изображением ромба с тремя вертикальными линиями в центре.
Также применяется еще один способ маркировки, говорящий о защите от проникновения в прибор внешней среды. Реализовано обозначение в цифро-буквенном формате, где вначале стоит аббревиатура IP, после дефиса указаны две цифры, выражающие показатель защиты.
Первое значение отвечает за попадание плотных частиц, где
- – прибор не пропускает объекты крупнее 5 см в диаметре;
- – защищён от «проваливания» пальцев человека, то есть 12,5 мм (примеры: электрическая розетка, щиток);
- – не пройдут тела более 2,5 мм, такие, как инструменты или кабель;
- – герметичен для частиц, крупнее 1 мм;
- – полная защита;
- – рекомендуется для помещений с большим количеством пыли, полностью изолирован.
Последняя цифра говорит о возможности попадания влаги в прибор:
- – устройство не пропустит падающие вертикально капли;
- – защита от косого падения капель (около 15 градусов);
- – до 45 градусов;
- – защищен со всех сторон;
- – не пропускает жидкость под давлением. Его можно применять на улице во время дождя;
- – неуязвим при погружении под воду на небольшой срок. Этот класс защиты подходит для использования на кораблях.
Таким образом, присутствие маркировки IP-ХХ говорит о степени защищенности прибора от попадания твердых и жидких частиц внутрь.
Классы электроинструмента ГОСТ
Государственный стандарт безопасности электрических приборов выглядит так:
- 0 класс – характеризуется отсутствием заземления, подразумевает применение дополнительных средств защиты;
- 01 – предполагает наличие приспособления для заземления;
- 1 – уровень безопасности бытовой и компьютерной техники, имеет рабочую изоляцию, жилу в проводе, вилку «земля – контакт», а также заземляющее устройство. При соблюдении стандартов обслуживания проводки и окружающего пространства использование безопасно;
- Прибор 2 класса не имеет заземляющих частей, детали хорошо изолированы;
- Устройства 3 класса работают на низком напряжении не выше 42 В и не требуют заземления.
Как расшифровать класс изоляции?
Во время эксплуатации электроприборов неизменно происходит нагрев некоторых частей, что приводит к возможным опасным последствиям, особенно если выбран некачественный инструмент. Класс изоляции характеризует устойчивость к термическим нагрузкам самого изоляционного материала.
В данном случае обозначение имеет вид латинских букв и расшифровывается так:
- Y – имеет самый плохой показатель. Обмотка выполнена из хлопка, шелка или волокон целлюлозы. Максимальный нагрев около 90 градусов;
- A – те же изоляционные материалы, но они уже обработаны специальным составом, диапазон температур чуть шире, до 105 градусов;
- E – обмотка из смолы или плёнки, предел составляет 120 градусов;
- B – используется слюда, до 130 градусов;
- F – синтетические материалы и асбест, устойчив до 155 градусов;
- H – как правило, стекловолокно, выдерживает до 180;
- C – наивысший класс, предел температуры на уровне 180 градусов. керамика, стекло, кварц, неорганические материалы.
Классы переносного электроинструмента
- Нулевой класс говорит об отсутствии заземления, но рабочая изоляция в наличии;
- Инструмент первого класса уже оборудован заземлением, а также кабелем питания и вилкой. Маркировка бывает также в виде круга с надписью «земля», PE, или изображение бело-зеленых линий;
- Второй имеет усиленную изоляцию, но не имеет заземления, маркируется удвоенным квадратом;
- Третий означает работу на низком напряжении и маркируется ромбом с тройными линиями.
Класс защиты от поражения электрическим током — система обозначения способов и степени обеспечения электрической безопасности при пользовании электрическим оборудованием.
Электрооборудование может быть классифицировано по способам защиты от поражения электрическим током
Использование защитных мер предосторожности в нескольких классах электрооборудования приведено в ГОСТ IEC 61140
| Обозначение класса защиты | Особенности конструкции оборудования | Условия применения оборудования | Пример |
|---|---|---|---|
| Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление не предусмотрено. Индикации наличия на корпусе или органах управления опасного напряжения нет. | Допускается применение только в помещениях без повышенной электрической опасности (сухое помещение без токопроводящих полов и стен, без заземлённых металлических частей), а также в огороженных электрокамерах или помещениях, куда исключён доступ случайных лиц. Международная электротехническая комиссия рекомендует прекратить выпуск приборов класса защиты 0. По возможности следует такие приборы выводить из эксплуатации. | Почти все электрические приборы в металлическом корпусе, не имеющем заземления; электроплитки и нагреватели с открытой спиралью; потолочные люстры. Большинство электроприборов, выпущенных в СССР имели класс защиты | |
| 00 | То же, но имеется индикация наличия на корпусе опасного напряжения. | То же, что и для класса 0. Допустима эксплуатация в условиях повышенной электрической опасности (сырые помещения и вне помещения) только специально обученным персоналом при наличии средств индивидуальной защиты. | Передвижные электроагрегаты (бензиновые электростанции). |
| 000 | То же, но имеется устройство автоматического защитного отключения прибора в течение не более 0,08 с при наличии разности токов в питающих проводах более 30 мА. | Допускается применение в условиях повышенной электрической опасности любыми лицами. Средства индивидуальной защиты обязательны. | |
| 0I | Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление металлических нетоковедущих частей обеспечивается присоединением специального провода к контуру заземления или непосредственным механическим контактом электрооборудования и контура заземления. Место присоединения контура заземления обозначается символом | Стационарная установка, небольшие перемещения в пределах длины заземляющего провода, электроустановки, движущиеся по рельсам. Эксплуатация без заземления запрещена. | Станки, распределительные щиты, трансформаторные подстанции, подъёмные краны на рельсовых путях, трамвай, электровоз. |
| I | Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. | При наличии заземления применение не ограничивается (если иное не оговорено руководством по эксплуатации). Без заземления — аналогично классу 0. | Компьютер, микроволновая печь, стиральная машина. |
| I+ | Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. Имеется устройство защитного отключения. | При наличии заземления применение не ограничивается. Без заземления — аналогично классу 000. | |
| II | Наличие двойной или усиленной изоляции. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта. | Не ограничивается, за исключением условий повышенной влажности (свыше 85%) для приборов с классом защиты менее IP65. Приборы обозначаются символом из двух вложенных квадратов. | Пылесос, телевизор, электродрель, фен, герметичный уличный светильник, троллейбус. |
| II+ | Наличие двойной или усиленной изоляции и устройства защитного отключения. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта. | Не ограничивается Приборы обозначаются символом из двух вложенных квадратов со знаком + в малом квадрате. | |
| III | Нет электрических цепей с напряжением свыше 42В постоянного тока или 36В переменного тока. | Не ограничивается. Приборы обозначаются символом | Все приборы с питанием от батарей, не имеющие высоковольтных цепей (приёмники, портативные проигрыватели, часы, фонари). Приборы с внешним блоком питания (сканеры, ноутбуки). Для последних безопасность определяется качеством и степенью защиты блока питания. |
Классификация по электробезопасности
Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.
К помещениям с низкой опасностью относят места, где постоянно поддерживается средняя температура не выше 30 градусов, возможно применение климатических систем.
Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.
Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.
К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.
Как определяют степень защиты IP для светодиодных светильников
Уровень безопасности светодиодного светильника определяется в процессе испытаний, в которых тестируется, насколько его корпус защищает внутренние компоненты от проникновения каких-либо посторонних предметов или воды. К примеру, проверка прибора на влагостойкость.
Проверка LED-светильников на влагостойкость IP68
Важный момент: как правило, класс защиты всего устройства определяется по наименее защищенному элементу. Но здесь возможны два варианта:
- Если блок питания не изолирован и имеет защищенность IP40, то оборудование никак не может иметь IP выше 40, допустим IP54.
- Однако, если блок питания IP20 изолирован и находится внутри устройства, как например в светильниках Армстронг, то прибор в целом может иметь защиту IP40.
Теперь более подробно рассмотрим, что значит каждая цифра в маркировке IPXX. Итак, первая цифра:
0-6: пылеустойчивость.
Эта цифра характеризуют уровень защищенности прибора освещения от проникновения внутрь твердых частиц. Например, таких, как: отвертка, проволока, кабель или пыль. Могут быть в интервале от 0 до 6, где 0 — минимальный уровень безопасности, а 6 — максимальный.
- 0 — LED-прибор не имеет защиты.
- 1 — защищен от предметов ⌀ ≥50 мм.
- 2 — ⌀ ≥12,5 мм.
- 3 — ⌀ ≥2,5 мм.
- 4 — ⌀ ≥1 мм.
- 5 — частичная пылезащита.
- 6 — полная пылезащита.
0-6: степени защищенности от твердых частиц Далее обозначение второй цифры в маркировке:
0-8: влагостойкость
Эта цифра говорит о влагоустойчивости LED-оборудования. Может быть в диапазоне от 0 до 8. Соответственно, 0 — это отсутствие защиты, а 8 — полная работоспособность оборудования под водой.
- 0 — светильник не защищен.
- 1 — защищен от капель, попадающих вертикально.
- 2 — капли при наклоне прибора до 15° не нанесут вреда.
- 3 — устойчивость к дождю.
- 4 — от брызг воды с любого направления.
- 5 — корпус такого устройства спокойно моется потоком воды.
- 6 — защита от воды высокого давления.
- 7 — допускается недолгое погружение устройства под воду на 0,15 — 1.00 м, но без его использования.
- 8 — эксплуатация оборудования в воде более 30 минут.
0-8: уровни влагонепроницаемости устройства Ещё один важный момент. Бывает такое, что в паспорте изделия или на коробке указан класс защищенности, например, IРХ7. Что это значит? Вообще, согласно ГОСТу буквой X обозначается отсутствие необходимости в нормировании этого параметра. Если проще, то производитель говорит, что устройство по определенным причинам не будет подвергаться такому воздействию. В то же время IРХ7 обеспечивает нам абсолютную влагостойкость, что также дает гарантию непроницаемости пыли.
