Как выбрать комплектующие для систем отопления: радиаторов, батарей, труб, домов и квартир

Варианты электрического отопления

Электроконвекторы считаются самым популярным прибором при данном способе согрева помещений. Главное преимущество — быстрое нагревание.

К тому же:

  • они обладают легкой системой монтажа,
  • ими комфортно пользоваться.

Принцип действия достаточно прост: теплообменник нагревает воду, подает в систему при помощи насоса.

Конвектор по своей сути это не что иное, как простой классический обогреватель

Стоит обратить внимание — он обеспечивает теплом лишь то пространство, внутри которого расположен

Поэтому важно произвести расчет мощности прибора для каждой отдельной комнаты

Другие характеристики прибора, кроме мощности, важны не меньше. Например, размерность корпуса. Она влияет на скорость потоков воздуха, попадающего внутрь помещения. Высота около 50 см считается оптимальной.

Также такие конвекторы совершенно безопасны, поскольку их корпус не разогревается выше нормы в 45-65 °С. Еще они могут быть дополненными другими полезными устройствами – такими, как ионизатор или антифриз.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.


Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).


Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.


Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.


Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

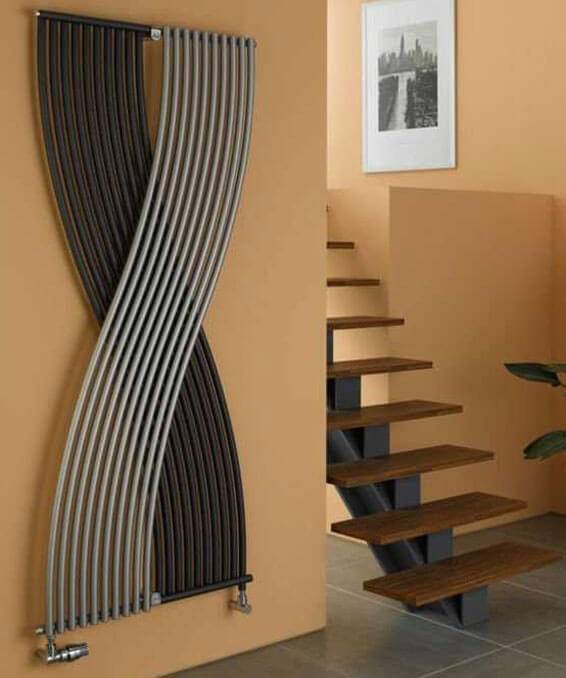

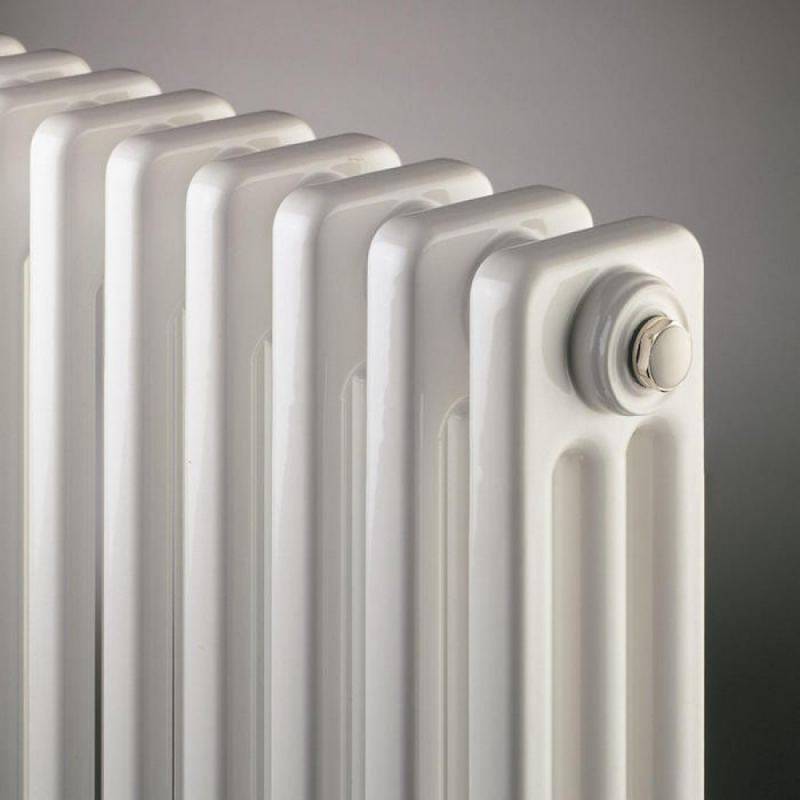

Конструкция трубчатого радиатора

В отличие от старых чугунных вариантов трубчатых батарей, современные конструкции намного симпатичнее и выполнены лучше. Они представляют собой два функциональных отсека: верхний и нижний.

Данные отсеки между собой соединены специальными стальными трубами. Радиаторы трубчатые стальные современных моделей выглядят очень миниатюрно и симпатично.

Несмотря на прочность, стальные трубчатые радиаторы не способны выдерживать большие перепады давления. По этой причине установка их рекомендуется только в частных домах или квартирах пятиэтажек.

В больших высотках часто бывают непредвиденные скачки напряжения, которые превышают 10 атмосфер.

Очень популярны трубчатые стальные радиаторы в медицинских заведениях. Это легко объяснимо, ведь трубчатые батареи не содержат никаких углов, которые могут стать причиной травм.

Кроме того, трубчатые радиаторы не притягивают пыли и не требуют особенностей в уборке. Для больничных и амбулаторных учреждений данные качества наиболее важны.

Обзор производителей

Представленный ассортимент радиаторов трубчатого типа довольно большой. С положительной стороны зарекомендовали себя модели, изготовленные российскими производителями, поскольку подобные проборы выпускаются с учетом специфики качества воды, перепадов давления и ряда других нюансов, присущих нашему региону.

В перечне товаров иностранного производства, стоит остановить свой выбор на радиаторах немецкого, турецкого или же итальянского производства.

Отопительные конструкции от чешских компаний примечательны невысокой стоимостью, а также высоким уровнем качества реализуемых товаров. Отличительной чертой продукции считается специальная система, предполагающая установку в радиаторы термостатических вентилей, за счет которых осуществляется настройка температуры, значения которой были указаны ранее. Стоит отметить весьма популярный чешский бренд радиаторов Isan Atol.

В специализированных магазинах можно встретить продукцию турецких производителей, которые специализируются на выпуске стальных радиаторов. Продукция имеет доступную стоимость, кроме того, большая часть компаний осуществляет свою деятельность по лицензии популярных европейских фирм, благодаря чему выпускаемые отопительные приборы полностью соответствуют европейским стандартам качества, что ставит их в один ряд с устройствами российского производства.

Батареи, которые изготавливаются в Польше, относятся к продукции средней ценовой категории, производственные мощности, которые специализируются на выпуске отопительных устройств, в ходе работ используют новейшее оборудование, а также многолетний опыт, что положительно сказывается на качестве готовой продукции. Большая часть радиаторов, выпускаемых польскими компаниями, представлена на рынке именно биметаллическими моделями. Среди популярных брендов можно выделить компанию Termica.

Компании Dia Norm и Zehnder – популярные немецкие производители трубчатых стальных радиаторов.

Кроме того, именно немецкие организации активно занимаются изготовлением и реализацией приборов, которые стоит отнести к модельному ряду нестандартных радиаторов. Например, продукция Zehnder представлена на рынке в более чем 700 цветовых решениях. Однако к недостаткам таким изделий стоит отнести их высокую стоимость.

Существует отопительная продукция совместного производства, например, большой популярностью пользуются товары компании Arbonia. Как отмечают потребители, швейцарско-германские радиаторы имеют привлекательное внешнее оформление, неплохие эксплуатационные характеристики для России, а также вполне доступную стоимость товаров.

В списке лидеров, относительно технических характеристик отопительных устройств, стоит выделить итальянскую продукцию для систем обогрева помещений. Единственным минусом этой продукции является ее полное соответствие европейским нормам эксплуатации, что не всегда приемлемо для российского потребителя. Однако простота монтажа и высокий уровень эффективности отопительных приборов, делают их очень популярными.

Среди востребованных итальянских брендов стоит выделить продукцию компании Royal Thermo, которая имеет положительные характеристики, которые касаются качества, ухода и эксплуатационного срока приборов. К недостаткам все же стоит отнести дороговизну итальянской отопительной продукции.

Purmo – радиаторы из Финляндии, которые изготавливаются в большом ассортименте размеров, а также вариантов подключения и монтажа. Кроме стандартных моделей, компания занимается изготовлением устройств по индивидуальным размерам и эскизам, цена на такие приборы будет немного выше, чем на обычную продукцию.

Трубчатые радиаторы китайского производства относятся к продукции экономкласса. Однако небольшая стоимость никак не отражается на качестве товаров, поскольку батареи отличаются устойчивостью к агрессивным веществам, которые содержатся в воде, а некоторые фирмы специализируются на выпуске приборов, которые адаптированы под нужды российских потребителей.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: “Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств”). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Немецкие

Особенно стоит отметить высокое качество трубчатых стальных радиаторов немецкой фирмы Zehnder. Продукция этой компании отличается значительным технологическим разнообразием, с возможностью подключения к трубам горячего водоснабжения, открытым системам водяного отопления и электрическим контурам. Специализацией немецких сантехнических фирм являются нестандартные приборы отопления. Такие модели могут быть очень высокими или супернизкими, с очень богатой цветовой гаммой (700 оттенков). Следует учесть высокую стоимость продукции Zehnder.

Говоря о немецких радиаторах, стоит упомянуть швейцарско-германское предприятие Arbonia. Эта продукция отличается отличным дизайном, высокими техническими характеристиками и качеством. При этом стоимость приборов отопления Arbonia вполне приемлема для отечественного покупателя.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Отопление газовыми конвекторами

​Упомянутые выше приборы работают от подачи газа. Их положительные черты:

  • бесшумность,
  • выгодность.

Газовые конвекторы — идеальный выбор для установки в квартире или загородном доме. Прибор служит не только основным, и запасным настройщиком температурного режима (градус способен подниматься до отметки 38 °С).

Приведение системы в действие осуществляется природным, а также сжиженным углеводородным газом. Смена топлива происходит благодаря настройкам газового клапана.

Крепление прибора обычно производится на подоконную стену. В комплекте идет разводка труб, температурные датчики. Данное устройство значительно минимизирует потери тепла, что является важным преимуществом.

Недочет системы проявляется в устройстве пробоин в стенах для обеспечения дымоходных каналов.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Какие радиаторы отопления лучше ставить в квартире

Как выбрать радиатор? Все о радиаторах отопления! Делаем правильный выбор!

Watch this video on YouTube

Делая капитальный ремонт в квартире, хозяева нередко сталкиваются с проблемой замены батарей отопления, исчерпавших свой ресурс. На рынке, потребитель сталкивается с массой предложений о покупке той или иной модели отопительного прибора.

Как выбрать батарею отопления в этой ситуации, не сделав ошибки? Одни владельцы квартир остаются довольными чугунными батареями, другие отдают свое предпочтение алюминиевыми или биметаллическим радиаторам. Вот несколько советов по выбору радиаторов отопления.

В квартирах новостроек вид батарей, количество секций, материал изготовления и фирма-производитель определяется проектом, основной частью которого является теплотехнический расчёт всего здания

Немаловажное значение имеет цена оборудования.
Мощность батарей соотносят с площадями, которые они будут греть. Если установить меньшее количество секций, чем требует расчёт, то в квартире всегда в зимний период будет холодно. В противном случае, когда площадь обогрева поверхности радиаторов будет чрезмерной, придётся часто проветривать помещения и нести лишние затраты на оплату отопления.
Следует учитывать, что отопительные приборы нужно использовать там, где возможен наиболее интенсивный отток тепла – это места под окнами, сантехнические помещения и пространство вдоль холодных стен.
Допустимое давление, заявленное изготовителем должно превышать рабочий уровень давления в сети теплоснабжения

Например, в старых домах давление в системе равно 5 – 8 атм., а в новостройках оно находится в пределах от 12 до 15 атмосфер.
Если качество воды в системе теплоснабжения оставляет желать лучшего, то нужно выбирать радиаторы со специальным внутренним покрытием, противостоящим абразивному воздействию твёрдых включений в теплоносителе.
Следует помнить, что стальные отопительные приборы рассчитаны на давление 6 – 8 атм. Это подойдёт далеко не всем квартирам. Алюминиевые изделия подвержены разрушению вследствие возникновения коррозионных процессов от горячей воды с агрессивными примесями и большой кислотностью. А вот биметаллические радиаторы по всем параметрам превосходят свои аналоги. Единственным недостатком является их высокая стоимость.

В противном случае, когда площадь обогрева поверхности радиаторов будет чрезмерной, придётся часто проветривать помещения и нести лишние затраты на оплату отопления.
Следует учитывать, что отопительные приборы нужно использовать там, где возможен наиболее интенсивный отток тепла – это места под окнами, сантехнические помещения и пространство вдоль холодных стен.
Допустимое давление, заявленное изготовителем должно превышать рабочий уровень давления в сети теплоснабжения. Например, в старых домах давление в системе равно 5 – 8 атм., а в новостройках оно находится в пределах от 12 до 15 атмосфер.
Если качество воды в системе теплоснабжения оставляет желать лучшего, то нужно выбирать радиаторы со специальным внутренним покрытием, противостоящим абразивному воздействию твёрдых включений в теплоносителе.
Следует помнить, что стальные отопительные приборы рассчитаны на давление 6 – 8 атм. Это подойдёт далеко не всем квартирам. Алюминиевые изделия подвержены разрушению вследствие возникновения коррозионных процессов от горячей воды с агрессивными примесями и большой кислотностью. А вот биметаллические радиаторы по всем параметрам превосходят свои аналоги. Единственным недостатком является их высокая стоимость.

Особенности централизованного отопления

При установке новых и замене старых приборов отопления в квартире руководствуются характеристиками теплотехнических изделий. Насколько они могут подходить к местному качеству воды, поступающей в систему отопления из котельной. Не все модели могут выдерживать низкое качество теплоносителя.

Большую опасность для батарей представляют резкие перепады давления внутри системы отопления

Важно учитывать нормативное давление в централизованной теплосети. Например, далеко не все алюминиевые радиаторы способны выдерживать давление, которое спокойно воспринимают чугунные батареи. В результате гидроудара некоторые модели радиаторов могут попросту разрушиться

В результате гидроудара некоторые модели радиаторов могут попросту разрушиться.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Монтаж водяных радиаторов отопления в полу
  • Скрытые трубы отопления: как найти скрытое отопление
  • Типы конвекторов встраиваемых в пол
  • Ниша под конвектор встроенный в пол своими руками
  • Типы радиаторов отопления: какие типы радиаторов отопления существуют
  • Чугунный радиатор отопления: характеристики, достоинства и недостатки
  • Можно спрятать радиаторы в пол

Виды радиаторов отопления

  1. Чугунные батареи отопления;
  2. Радиаторы биметаллические;
  3. Радиаторы панельные;
  4. Радиаторы из алюминия;
  5. Радиаторы трубчатые.

Чугунный радиатор состоит из секций, долговечен. Замечательно отдаёт тепло. Такие радиаторы устойчивы к коррозии, хороший выбор отопления для квартиры. Минусы — тяжёлый вес, разгерметизации стыков от времени.

Радиаторы биметаллические изготовлены из стали и алюминия, дорогие, отличного качества. Имеют антикоррозийное покрытие, прочные — срок службы до 40 лет, маловосприимчивы к гидроударам, высокая теплоотдача. Экономичные. Отопления биметаллические лучший вариант. С ними Вам точно будет тепло.

Минусы высокая стоимость. Радиаторы панельные — максимальная теплоотдача, приемлемая цена, компактные размеры, простота монтажа, лёгкие.

Минусы — необходимость частой промывки (3 раза в год), во избежания зашлаковки. Алюминиевые батареи отопления – служат до 20 лет, быстро нагревают комнату, имеют небольшой вес, презентабельный вид.

Минусы – быстрая реакция металла на кислотную и щелочную среду, коррозия радиатора при соединении с трубами из других сплавов.

Радиаторы трубчатые – имеют малый вес и высокую стоимость именно из-за огромного разнообразия форм и размеров. Основные данные примерно одинаковы с панельными и секционными. Минусы — частая замена радиаторов, низкая отдача тепла, тонкие стенки, минимальное количество теплоносителя.

Открытая и закрытая система отопления

Все системы отопления также подразделяются на два типа, которые отличаются между собой не только важным элементом в структуре — расширительным баком, но и энергоэффективностью.

Система открытого типа

Основной принцип ее работы заключается в открытом расширительном баке. Вода нагревается в котле, устанавливаемом в самой низкой точке дома. За счет возникающего давления из-за разницы диаметров труб она поднимается вверх. Насос необязателен. В радиаторах теплоноситель остывает и снова попадает в нагревательный котел. Расширительный бак устанавливается в самой верхней точке. Он имеет открытую форму. Такой бак необходим, так как при нагревании вода увеличивается в объемах.

Радиаторы в открытом типе отопления должны быть изготовлены из металлов, отличающихся высокой прочностью. Следует выбирать между батареями из стали и чугуна.

Достоинством системы являются автономность работы. Она не зависит от электричества. Работа ее не будет сорвана из-за сбоев электроэнергии.

Такая конструкция имеет и серьезные недостатки. Она сложна в установке ввиду своей громоздкости. В баке вода быстро испаряется, поэтому возможно попадание воздуха в радиаторы. Вся внутренняя поверхность оборудования подвержена коррозии. Батареи медленно прогреваются, поэтому КПД открытой системы отопления низкое.

Система закрытого типа

Ее основное отличие – наличие закрытого бака, напоминающего по форме капсулу. Она разделена на две части мембранной перегородкой: в одной половине находится вода, а в другой — азот под давлением. Принцип работы: жидкость нагревается до нужной температуры, перемещается в расширительный бак и выравнивает давление. Обратно вода движется при помощи насоса.

https://youtube.com/watch?v=Ef4t5uo2KAk

Такая система способна отапливать большие площади, ей по силам обеспечить теплом здание любой этажности. Поэтому она получила широкое применение в частных и промышленных масштабах.

Закрытая система имеет ряд преимуществ:

  1. Благодаря баку жидкость не испаряется, следить за уровнем воды нет необходимости.
  2. Оборудование не подвержено коррозийным отложениям и окислению.
  3. За счет регулировки давление на выходе и входе одинаково, поэтому трубы не подвергаются гидроударам.
  4. Большой срок эксплуатации.
  5. Высокая эффективность благодаря быстрому нагреву и хорошей теплоотдаче.

Классификация по типу радиаторов

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.
