Для чего необходим монтаж контробрешетки на крышу

Контррейки под теплую кровлю

В случае с мягкой кровлей организация правильной вентиляции под кровельного пространства имеет особе значение. Именно в таких системах из-за использования теплоизоляционной прослойки скапливается много конденсата. По классической схеме теплая кровля состоит из теплоизоляции с внутренней стороны закрытой пароизоляцией, а со стороны кровли гидроизоляцией. Между покрытием и гидроизоляцией и должен быть установлен вентиляционный зазор.

Контробрешетка для теплой кровли должны иметь сечение 40*50 мм или 50*50 мм.

Важно: экономить на размере в этом случае крайне не рекомендовано!

Брусья укладываются стандартно на стропила, для крепления можно использовать саморезы длиной 9 см

Устройство обрешетки под шифер

Обрешетка под шифер

Для этого вида покрытия обрешетка под шифер делается двух видов – однослойная и двухслойная. Первую укладывают на стропила с шагом 0,5 – 1,0 метра параллельно коньку. Однако более распространенной является сплошная обрешетка, когда брусья прибивают на сухие доски, предварительно пропитанные антисептиком.

Такую обрешетку правильно делать из деревянных брусьев в положении поперек стропил. При кровле из обычных волнистых листов расстояние между брусьями обрешетки должно составлять полметра.

При волнистом унифицированном профиле шаг должен составлять 0,8 метра. В первом случае сечение бруса составляет 50х50 мм, а во втором 77х75 мм.

Чтобы максимально обеспечить плотную нахлестку листов  нечетные бруски делают на 30 мм тоньше, чем четные. Такая мера позволяет равномерно распределять нагрузки на каждый лист шифера.

Сплошной деревянный настил делается на таких элементах кровли, как конек, свесы и разжелобки.

Накладывание листов производится снизу вверх и, как правило, справа налево. Верхний ряд на 12-15 см должен перекрывать нижний. Напуск можно изменять в сторону увеличения, чтобы не резать листы, выбрав при этом все расстояние от свеса до конька.

Рекомендуется сначала сделать свес из кровельной стали, а затем уложить листы шифера. Они закрепляются на свесах при помощи противоветровых стальных скоб.

В случае, когда в местах нахлеста конструкция крыши имеет наклон в 30 градусов, то укладывание листов производится на специальную мастику.

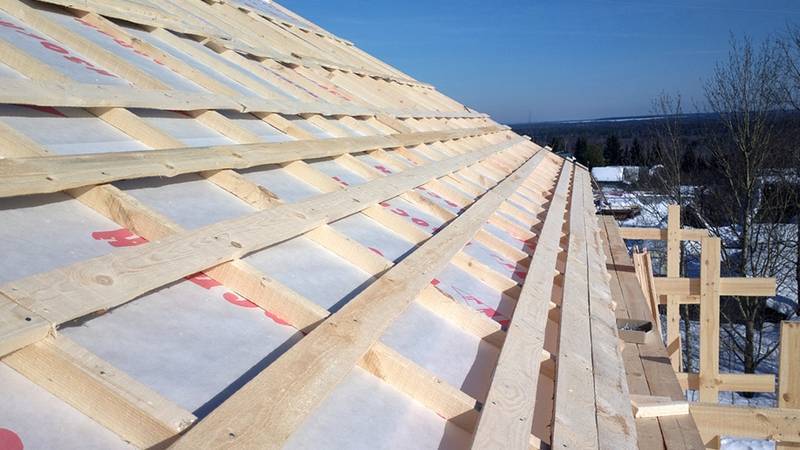

Монтаж контробрешетки

Расположение брусьев контробрешетки

Контробрешетка рекомендована для всех типов . Как уже было сказано выше, прибивание контрбрусьев осуществляется вдоль стропил прямо на гидроизоляционный материал крыши. Такое выполнение позволяет обеспечить эффективную вентиляцию кровельного пространства и приподнять конструкцию обрешетки на высоту бруска. Чаще всего высота контробрешетки выполняется на уровне 2-5 см. Бруски 30х50 мм используют в случае, если конструкция крыши является достаточно простой. Если крыша сложная и многоскатная, толщина контрбрусьев увеличивается до 50 мм.

Схема этапов монтажа обрешетки кровли

Как только поверх стропил укладывается гидроизоляционный материал, можно начинать обустройство контробрешетки. Раньше в качестве гидроизоляции часто использовали рубероид. В наше время достаточно большое количество производителей предлагают надежные и качественные мембраны или гидроизоляционные пленки. Осуществляется фиксация гидроизоляции к стропилам, после чего проводится набивка контробрешетки.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

1. Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
2. В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
3. Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе ендов и коньков:

Если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев.

1. Верхние плоскости граней контрбрусьев должны иметь пересечение в одной точке – это нужно для обустройства коньков.
2. С этой целью под нужным углом запиливаются бруски противоположных скатов. Если обрешетка смонтирована на коньке правильно, она способствует точности расчетов укладки, например, верхнего ряда элементов черепицы и шага досок обрешетки.
3. Основные контрбрусья возле ендов прибиваются, имея шаг 10 см к продольным брусьям хребта или ендовы. Это нужно для свободного отвода пыли, снега конденсата и для проведения эффективной вентиляции кровельного покрытия.

Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы. Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата

Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Отличительные особенности обрешетки и контробрешетки

Большая часть материалов, которые крепятся к ограждающим конструкциям кровли, устанавливаются на них не напрямую, а при помощи «посредника». Такой способ крепления удобен, поскольку позволяет без особых сложностей проводить ремонтные работы. Часто его оговаривают, как обязательное технологическое условие при монтаже кровли. С помощью такого специализированного каркаса решаются многие технические проблемы, а сам элемент конструкции имеет название  — обрешетка кровли.

Наиболее часто она применяется на скатных крышах. Материалом для нее, как правило, служит дерево, но могут применяться и металлические конструкции.

Итак, что собой представляет обрешетка? Это ряд досок, которые прибиваются к стропильной системе (на нее, в свою очередь, крепится кровельное покрытие). Она бывает двух видов: сплошной и разряженной.

В первом случае, между досками делается зазор менее чем в 1 см. Монтируют такую кровлю в два слоя:

• первый слой разряженный;
• второй делают сплошным, используя влагостойкую фанеру или ориентировано-стружечные плиты, уложенные по отношению к первому слою под углом в 45 градусов.

Сплошная обрешетка выполняет дополнительные звуко- и теплоизолирующие функции.

Сплошную обрешетку выполняют под кровли, имеющие небольшой угол наклона ската крыши:

• мягкую черепицу и металлочерепицу;
• асбестовый плоский шифер;
• безасбестовый плоский шифер.

Разряженную обрешетку применяют на кровлях, покрытых стальными и волнистыми листами, глиняной и цементно-песчаной черепицей.

Контр брусья крыши

Монтаж обрешетки осуществляется с использованием бруса размером 50х50 или 60х60 мм. К контробрешетке доски обрешетки прибиваются гвоздями длиной равной двойной толщине брусьев.

Контробрешеткой или контр брусьями принято называть деревянные бруски, которые набиваются к стропилам непосредственно на гидробарьерный материал.

Монтируют ее с целью – обеспечить вентиляцию гидроизоляционного слоя, в качестве которого  могут выступать разные материалы – пленки, рубероид, гидробарьерные мембраны.

Выполняя контробрешетку под металлочерепицу, хотят создать вентиляционный канал, который бы разделял обрешетку, гидроизоляцию и финишное покрытие.

Контробрешетка, которая, в первую очередь, устраивается в качестве каркаса для обрешетки, одновременно обеспечивает приток воздушных потоков, отводящих излишнюю влагу.

Контр брусья изготавливают, используя заготовки, имеющие сечение 30х50 мм. При крышах со сложной геометрией и большой длиной стропильных ног, используют заготовки сечением 50х50 мм.

Выбор и подготовка пиломатериала

Сорт древесины для контроберешетки зависит от типа кровли. Если подразумевается монтаж массивной крыши, покрытой натуральной черепицей, рекомендуется использовать брус из сосны, ели, лиственницы. Для облегчённых вариантов из металлочерепицы или профнастила возможно применение «лёгкого» и дешёвого дерева – осины, липы.

Размер бруса определяется исходя из ширины стропил. Если система построена из стандартного пиломатериала 50*200 мм, практичнее всего использовать подложку такой-же ширины. Монтаж рейки, выступающей за пределы стропил допускается, но это будет просто бестолковый перерасход материалов. Минимальная толщина вентилируемого зазора и, соответственно, контррейки – 25 мм.

Пиломатериал для обрешетки и контробрешеткиИсточник krasnodar.tuzlist.ru

При закупке пиломатериала для контробрешетки и остальной конструкции кровли, отдайте предпочтение тому, на котором будет минимальное количество сучков, трещин. Применение леса с гнилью или синевой не допускается.

Заказ пиломатериала непосредственно «от производителя» выгоден более приемлемой ценой, но и имеет собственные недостатки. Скорее всего вам привезут свежераспиленный, не просушенный брус. Работа с ним должна происходить с соблюдением ряда особенностей:

• Обязательной обработкой антисептиком, предотвращающим возникновение плесени и «заселения» насекомыми, грызунами. Использовать огнезащитные антипирены или нет, решение индивидуального характера.
• Если пиломатериал не будет израсходован в течение 2-3 дней после доставки, он должен быть сложен в стопки. При этом необходимо каждый ряд перекладывать рейкой, создавая условия для естественной сушки и вентиляции. В противном случае, уже через несколько дней древесина начнёт преть от собственной влажности.
• Пиломатериал, сушившийся под открытым солнцем скорее всего растрескается и изогнётся. К этому нужно быть готовым.

Пропитка бруса для крыши антисептикомИсточник images.ru

Особенности

При возведении постройки любого типа и планировки необходимо особое внимание уделять подбору подходящих кровельных материалов. На сегодняшний день их ассортимент богат, поэтому выбрать подходящее покрытие получится на любой вкус и кошелек

Однако какую бы кровлю вы ни приобрели, для ее укладки в любом случае потребуется предварительная установка надежного каркаса.

Если вы решили покрыть крышу дома таким популярным материалом, как металлочерепица, то вам следует знать, что это покрытие производится из тонких стальных листов, которые штампованы так, что в итоге получаются элементы, очень похожие на настоящую керамическую черепицу.

Многие потребители останавливают свой выбор на кровельных материалах из металлочерепицы, поскольку они выглядят солидно и дорого, особенно если выполнены на совесть. Порой издали подобные покрытия трудно отличить от настоящей керамической черепицы, которая была в чести на протяжении многих веков.

Также нельзя не заметить и то, что монтаж металлочерепицы можно производить в любое время года, поэтому вам не придется ждать летнего сезона для завершения строительства крыши.

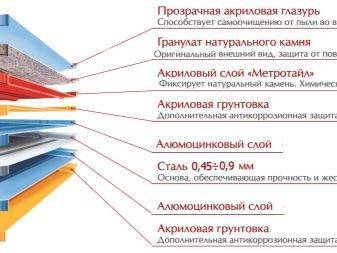

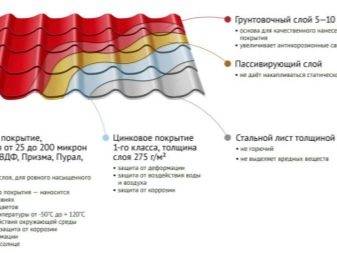

Металлочерепица во многом превосходит прочие кровельные материалы. В первую очередь, следует заметить, что ее вес является более скромным, нежели у старого доброго шифера. Благодаря этой особенности работать с подобным материалом намного легче. Кроме того, для укладки металлочерепицы можно обойтись изготовлением облегченной стропильной системы, которая снизит лишнюю нагрузку на перекрытия постройки.

По словам опытных и домашних мастеров, при установке каркаса под такую кровлю, как правило, не возникает особых трудностей и больших проблем.

Однако следует учитывать и некоторые недостатки, которые присущи современной металлочерепице:

• следует учесть его высокую стоимость – металлочерепица стоит дороже многих альтернативных материалов;
• подобный кровельный материал подвержен образованию коррозии, которая не только может существенно испортить его внешний вид, но и привести к разрушению с течением времени;
• под металлочерепицей довольно часто образовывается конденсат, который губительно влияет на состояние перекрытий и каркасов;
• подобную кровлю отличает и высокая звукопроводимость, что отмечают многие потребители, которые положили на крыше металлочерепицу.

Положить такой материал кровли, да и обрешетку для него возможно своими силами. Конечно, для этого необходимо выкроить достаточное количество времени и закупиться соответствующими инструментами. Если же вы боитесь связываться с подобными работами, то стоит доверить их специалистам, поскольку крыша должна быть не только красивой, но и безопасной, а в случае с серьезными допущенными ошибками этим критерием она отвечать не будет.

Выбор древесины

Качественны монтаж контробрешетки невозможен без правильного выбора древесины. Если кровля будет покрыта тяжелым кровельным материалом (металлочерепица, натуральная черепица), то рекомендовано использовать сосну или дуб. Если планируется использовать легкий вид покрытия, для примера мягкую кровлю, то подойдут сорта древесины более мягких хвойных пород. Влажность дерева не более 20%. Брус должен быть цельным, без больших сучков, трещин. Не допускается наличие на его поверхности гнили и синевы.

Крепление контробрешетки осуществляется кровельными оцинкованными гвоздями. Брусья крепятся вдоль стропил. В итоге получается, что стропильная система поднимается на высоту используемых брусьев. Образовавшиеся пространство и выступает вентиляционным зазором. Высота контробрешетки от 2 до 5 см, сечение бруса 25*30 мм (или более).

Выбор древесины

Качественны монтаж контробрешетки невозможен без правильного выбора древесины. Если кровля будет покрыта тяжелым кровельным материалом (металлочерепица, натуральная черепица), то рекомендовано использовать сосну или дуб. Если планируется использовать легкий вид покрытия, для примера мягкую кровлю, то подойдут сорта древесины более мягких хвойных пород. Влажность дерева не более 20%. Брус должен быть цельным, без больших сучков, трещин. Не допускается наличие на его поверхности гнили и синевы.

Крепление контробрешетки осуществляется кровельными оцинкованными гвоздями. Брусья крепятся вдоль стропил. В итоге получается, что стропильная система поднимается на высоту используемых брусьев. Образовавшиеся пространство и выступает вентиляционным зазором. Высота контробрешетки от 2 до 5 см, сечение бруса 25*30 мм (или более).

Работы начинаются после того как на стропила уложен слой гидроизоляционного материала (в большинстве случаев им выступает мембранная пленка).

Важные моменты монтажного процесса:

Для крыш с углом в 30 градусов рекомендуют использовать брусья с сечением 25*50 мм. В случае меньшего наклона можно использовать меньшее сечение, но не менее 25*30 мм. Если наклон кровли больше 30 градусов, то сечение реек должно быть больше – 30*50 мм или 40*50 мм.

Брус сечением 30*50 мм и длиной 135 см монтируется с шагом в 30 см. Фиксация осуществляется оцинкованными гвоздями.

Если кровля большая, то при укладке контробрешетке возникнет необходимость передвигаться по ней. Для этих целей должна быть собрана черная обрешетка.

В общем укладка контрреек не вызывает особых проблем, но область ендов и коньков заслуживает более детального описания

Устройство контробрешетки в этих местах более сложное, важно соблюдать правила:. В области коньков пересечение контр брусьев должно осуществляться строго в одной точке

Чтобы этого добиться необходимо брусья контробрешетки с противоположных скатов подпилить под нужным углом. Если брусья в районе конька будут уложены неправильно, при дальнейшем монтаже не получится точно соблюсти шаг контр реек, а значит и укладка верхнего ряда кровельного покрытия будет неровной (особенно данная ситуация актуальна если используется черепичное покрытие)

В области коньков пересечение контр брусьев должно осуществляться строго в одной точке. Чтобы этого добиться необходимо брусья контробрешетки с противоположных скатов подпилить под нужным углом. Если брусья в районе конька будут уложены неправильно, при дальнейшем монтаже не получится точно соблюсти шаг контр реек, а значит и укладка верхнего ряда кровельного покрытия будет неровной (особенно данная ситуация актуальна если используется черепичное покрытие).

В области ендов контррейки фиксируются к продольно расположенным брусьям ендовы. Выполнять крепление бруса необходимо с шагом в 10 см. Такая система крепления позволит в дальнейшем отводить пыль, конденсат и снег от кровельного «пирога» и обеспечит качественную вентиляцию покрытию.

Важно: Если конструкция крыши предполагает наличие пологих ендов, то рекомендуется использовать в качестве контр реек специальные уплотнительные ленты (данные элементы помогут избежать протечек). В случае с ендовыми часто допускается ошибка – брус плотно фиксируют к настилу ендовы

Когда не соблюден шаг в 10 см контробрешетка уже не обеспечит качественную вентиляцию кровли, т.е. свободного стока вода не будет или он будет осуществляться с трудом

В случае с ендовыми часто допускается ошибка – брус плотно фиксируют к настилу ендовы. Когда не соблюден шаг в 10 см контробрешетка уже не обеспечит качественную вентиляцию кровли, т.е. свободного стока вода не будет или он будет осуществляться с трудом.

Кроме проблем с вентиляцией в этом случае в районе ендовы будет скапливаться мелкий строительный мусор, который обязательно образуется при любом монтаже кровли. Пренебрежение шагом контр реек приведет со временем и к порче контр бруса в торцевой части от влияния влаги.

Важно: если не соблюдать вышеописанные правила монтажа, то со временем конструкция контробрешетки в районе ендов и конька может нарушиться

Теплая кровля

При устройстве теплой кровли очень важно, чтобы была правильно организована вентиляция под кровельным покрытием. Как правило, на утеплитель с внутренней стороны помещения укладывается пароизоляция, а со стороны кровли гидроизоляция

Между покрытием и гидроизоляцией должен быть вентилируемый зазор, для обеспечения выполнения своих функций слоя утеплителя, размещенного под гидроизоляционным материалом. Как мы уже знаем, такой зазор обеспечивает рейки, смонтированные под контробрешетку.

Контр брусья под теплую кровлю имеет сечение 40х50мм или 50х50мм, укладываются на стропила, фиксируя гидроизоляционный слой. Для крепления лучше использовать саморезы, длиной 90мм.

Внимание. Не обязательно для контробрешетки использовать цельный брус

Ее можно смонтировать из составных элементов.

Ее назначение и особенности устройства

Некоторые из тех, кто занимается обустройством кровли, считает, что контробрешетка является ненужной деталью кровельного пирога, особенно, когда в качестве основного строительного материала используется профнастил или металлочерепица.

Ответ кроется в основном предназначении контробрешетки и именно в этом и заключается различие между ней и обычной обрешеткой.

Целью обустройства такого слоя является создание условий для нормальной естественной циркуляции воздуха.

Нашивается контробрешетка поверх гидроизоляции и она одновременно выполняет функцию основания для укладки металлической кровли, а также образует своеобразный воздушный канал.

Именно по этой причине не следует путать назначение обычной обрешетки и контробрешетки.

Первая играет роль основания, вторая используется для создания воздушной прослойки.

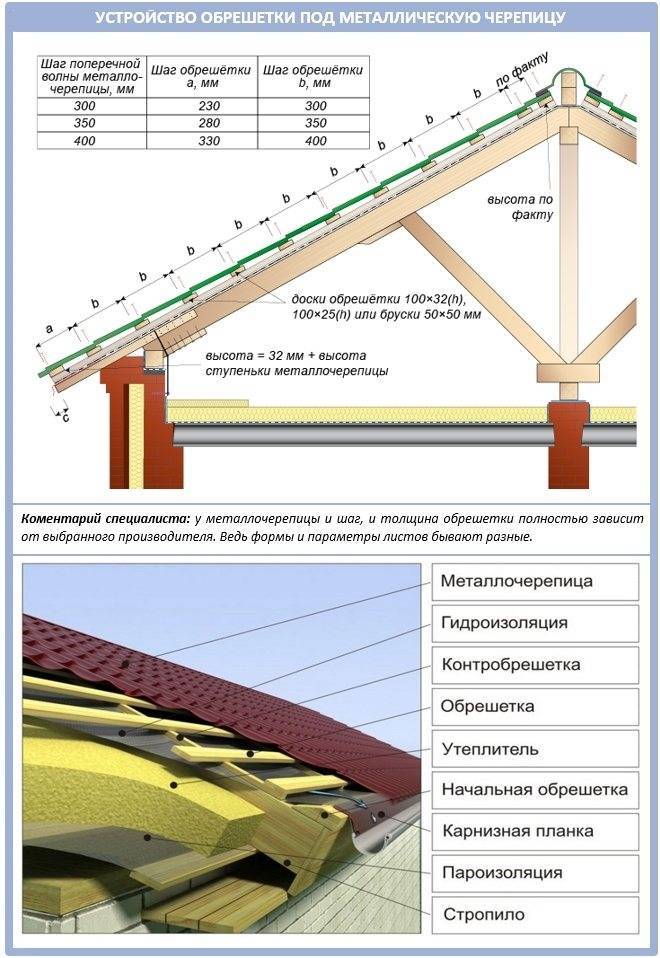

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
2. После укладки гидробарьера приступают к закреплению контрбрусьев;
3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
6. Метки брусьев соединяют с помощью красящей шнуровки;
7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Монтаж контробрешетки

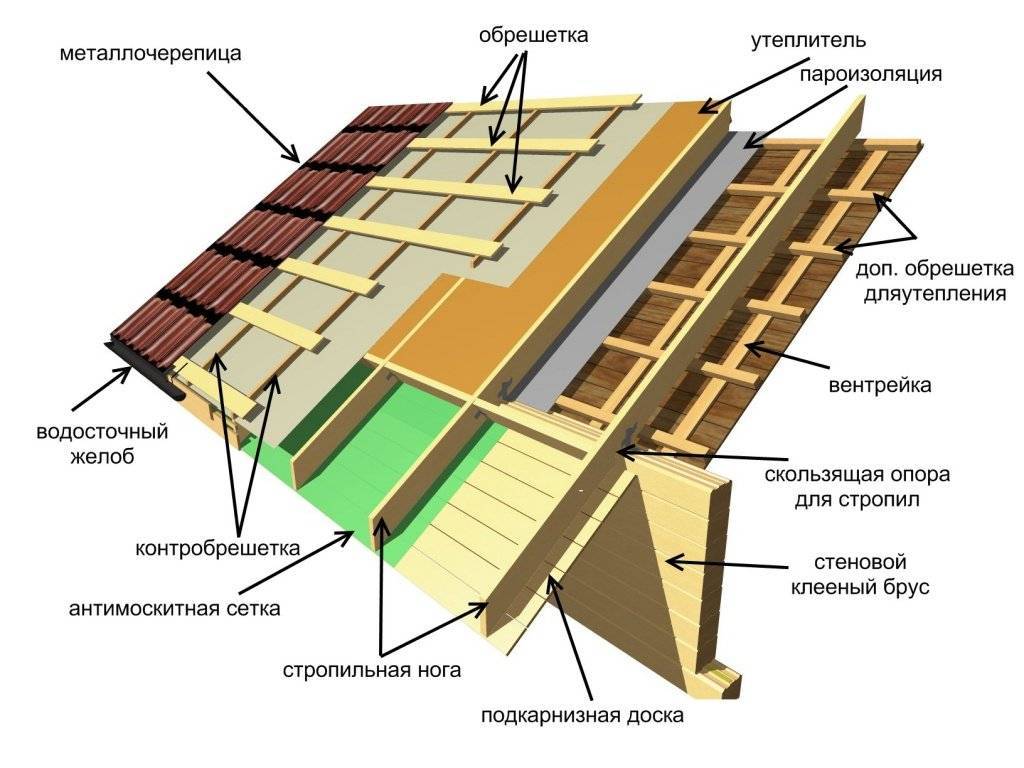

Устройство крыши

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

• Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
• Максимально надежное крепление гидроизоляционной мембраны.
• Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Схема монтажа

Виды сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.
