Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

Для чего необходимо защитное заземление

В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт)

При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю

Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.

Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Причины удара током

Человека может ударить электрическим током в самых обычных повседневных ситуациях:

  1. Во время работы стиральной машинки иногда можно почувствовать лёгкое пощипывание. Иногда удары могут быть значительно сильнее. Это и есть воздействие электричества на человека.
  2. Находясь в ванной и дотронувшись до металлических частей крана, можно ощутить слабое пощипывание и даже сильные мурашки внутри пальцев.

В обоих случаях незаземлённые предметы могут пропускать через себя ток, то есть заряженные частицы, которые, в зависимости от силы и напряжения, могут проявляться в виде покалывания или сильных ударов, сопровождающихся мышечными судорогами.

Понятно, что это крайне опасно — в крайних случаях от удара током возможны паралич и остановка сердца. Однако избежать подобных инцидентов можно достаточно просто — заземлив ванную или машинку. В таком случае ток, попавший на корпус, будет уходить по заземляющему проводнику в землю.

Заземление частного дома своими руками

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность)

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пяти – восьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Компоненты защиты

Защитное заземление включает электроды, установленные в землю и соединенные электросвязью с заземляющей шиной.

В системе имеются такие элементы:

  1. Металлические стержни. Один или несколько металлических стержней направляют ток растекания в грунт. Обычно в качестве электродов используют отрезки длинномерного металла (трубы, уголок, круглые металлические изделия). В некоторых случаях используется листовая сталь.
  2. Металлический проводник, объединяющий несколько заземлителей в единую систему. Обычно в этом качестве используют установленный по горизонтали проводник в виде уголка, прута или полосы. Металлическую связь приваривают к концам закопанных в землю электродов.
  3. Проводник, соединяющий находящийся в грунте заземлитель с шиной, которая имеет связь с защищаемым оборудованием.

Два последних элемента называются одинаково — заземляющий проводник. Оба элемента выполняют идентичную функцию. Различие кроется в том, что металлосвязь находится в грунте, а проводник подключения заземления к шине располагается на поверхности. В связи с этим к проводникам предъявляются неодинаковые требования по устойчивости к коррозии.

Из чего делать металлосвязь

Металлосвязь, т.е. соединение вбитых в землю электродов между собой выполняется при помощи следующих материалов:

  1. Медный провод или шина, площадь сечения – 10 кв. мм и больше.
  2. Стальная шина, сечением – 48 кв. мм.
  3. Алюминиевый провод или полоса, площадь сечения более 16 кв. мм.

Для таких целей предпочтительна полоса из стали 25-30х5 мм. Соединение такой полосы с электродами производится с помощью электросварки, что обеспечивает надёжность соединения. При использовании алюминиевых или медных проводников, присоединение производится при помощи болтового соединения.

Расположение штырей устройства заземления

Разновидности контуров заземления

Имеются несколько основных видов заземлительных систем:

Традиционные системы заземления

Такая система заземления состоит из одного электрода, расположенного горизонтально, а другие два – вертикально. Первый элемент изготавливается из металлической полосы, а другие – из арматурных фрагментов. Все эти элементы необходимо проверить и убедиться, что они выполнены согласно заданным стандартным размерам. В том случае, когда заземление монтируется в жилом доме, необходимо произвести монтаж заземления в той части, где реже бывают жители дома. Это может быть северная часть здания, где чаще бывает тень, в земля остается более влажной.

К недостаткам такого варианта монтажа относятся:

  1. сложность и трудность постройки;
  2. большинство детали заземлительного контура изготавливаются из черного металла, который очень сильно подвержен воздействию коррозии;
  3. на находящееся в верхних слоях земли оборудование влияет перепады влажности, температуры.

Глубинные системы заземления

Данная система заземления предполагает отсутствие многих минусов предыдущего вида. Изготавливается на производстве модульно-штыревым образом.

К его достоинствам можно отнести:

  1. более высокая точность изготовления всех деталей;
  2. длительный срок службы;
  3. любая погода не помеха, поскольку заземлительные электроды установлены на большую глубину;
  4. нет необходимости в постоянном техническом обслуживании;
  5. довольной простой расчет заземления;
  6. несложность монтажа.

После окончания монтажных работ, необходимо проверить работу всего оборудования. Следовать расчетам заземлителя, тем самым убедится в качестве всех соединений. Замер сопротивления заземления выполняют сотрудники специализированных и лицензированных лабораторий.

Наружные системы заземления

Эта система заземления имеет контур такой разновидности, которые применяется в трансформаторных подстанциях. В него входят:

  1. вертикальные электроды;
  2. горизонтальное устройство заземления.

Заземлитель изготавливается из 4-х полос по 40-50 мм каждая. Наружный контур заземления должен располагаться от стены на расстоянии более одного метра. Элемент конструкции, располагающийся горизонтально, укладывают в траншею на глубину 50-70 см от поверхности грунта.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

  • Сделать это можно двумя способами:
  • переделать систему TN-C на систему заземления TN-C-S;
  • произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Нормативные документы

До недавних пор в России действовало два документа, разработанных для регулирования защиты объектов строительной отрасли и промышленности:

  • РД молниезащита 34.21 122 87 – инструкция, выпущенная в 1987 году.
  • РД «Молниезащита зданий и сооружений», выпущенный в 2003 году.

Лишь в 2011 году требования российских контролирующих органов начали соответствовать международным правилам, когда было выпущено два новых нормативных документа, посвященных обеспечению защиты от молнии. Это Государственные стандарты (ГОСТ), соответствующие нормативам Международной электротехнической комиссии:

  • 62305-1-2010;
  • 62305-2-2010.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

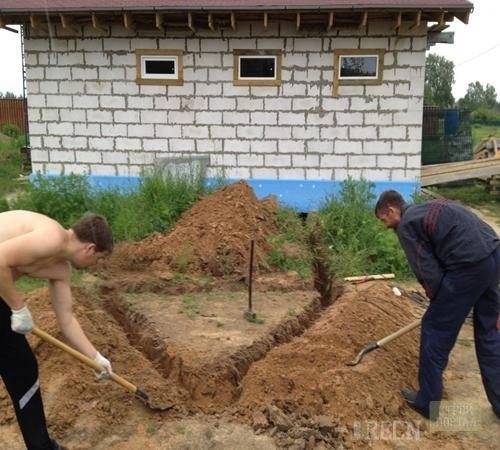

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

  • Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
  • Штыри (металлический уголок) — толщина металла не менее 4 мм.
  • Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
  • Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Устройство контура заземления, его виды

Зачастую заземление представляет собой электроды в виде металлических труб, которые соединяются друг с другом прутом из металла и заглубляются в землю. Всю эту конструкцию соединяют с домовым щитом с помощью металлической полосы.

Расстояние от поверхности земли, на которое заглубляются электроды, зависит от того, на какой глубине залегают подземные воды. Чем ближе они к поверхности, тем выше система заземления. При этом ее удаленность от здания должна составлять от 1 до 10 м, не больше и не меньше.

Для обустройства контура заземления в частном доме, в качестве электродов подойдут не только трубы, но и гладкая арматура, стальной уголок, двутавр. При этом они должны иметь форму, позволяющую беспрепятственно забить их в землю, а также площадь сечения, превышающую 15 кв.мм.

Электроды в основном располагают в виде геометрической фигуры. Это может быть квадрат, треугольник, прямоугольник либо просто цепочка. Форма зависит от количества труб, удобства монтажа контура заземления и площади, которую необходимо охватить. В некоторых случаях оборудование располагают по всему периметру дома.

Важно помнить, что систему заземления следует в обязательном порядке располагать глубже уровня промерзания земли

Вполне возможно соорудить контур заземления своими руками из того, что имеется в доме, но легче, конечно, купить в специализированном магазине готовое оборудование. Его минус заключается в достаточно высокой стоимости, а преимущество – в удобстве и долговечности.

Существует два основных типа контуров заземления:

  • традиционный;
  • глубинный.

В первом случае система изготавливается из электродов, один из которых расположен по горизонтали, а несколько – по вертикали. Первый обычно сделан из стальной полосы, а вторые из арматуры или труб. Все электроды имеют предельно допустимые значения по размеру.

Если заземление обустраивается в жилом доме, то оборудование следует устанавливать там, где меньше всего бывают люди, например, с северной стороны строения, где дольше и чаще бывает тень, а влажность в земле присутствует постоянно.

Минусы традиционного контура заземления:

  • большая трудоемкость и сложность;
  • черная сталь, из которой изготавливают элементы конструкции, подвержена коррозии, которая стремительно развивается во влажной земле;
  • т.к. оборудование находится в верхнем слое почвы, который подвержен влиянию сезонных перепадов температуры, а также влаги и засухи, его параметры иногда становятся недопустимыми.

Глубинный вид заземления избавлен от многих минусов традиционного. Он изготавливается на производстве в виде модульно-штыревой системы. Достоинства:

  • благодаря заводскому изготовлению соответствует всем нормам и требованиям;
  • служит очень долго – несколько десятилетий;
  • благодаря большой глубине забивания электродов, в любую погоду имеет стабильное значение сопротивления растеканию тока;
  • не нуждается в частом наблюдении за состоянием;
  • расчет контура заземления чрезвычайно прост, впрочем, как и монтаж.

По окончании работ нужно проверить, соответствует ли установленное оборудование существующим требованиям. Также необходим замер контура заземления с целью проверки качества всех соединений. Исследование проводят эксперты какой-либо лаборатории, имеющей лицензию, и после дают заключение. На контур заземления, фото которого представлены в статье, заводят паспорт, а также протокол испытания и акт допуска к использованию.

Перед тем как сделать контур заземления необходимо приобрести высококачественные материалы, потому что электроустановка будет надежной только в том случае, если надежен каждый ее элемент.
