Декоративные решетки и чехлы для кондиционеров на фасад: размеры и монтаж

Варианты облицовки

Защитная решетка оградит внешний блок сплит системы от снега и льда

Существуют следующие варианты защиты наружных блоков кондиционеров:

1. Антивандальные. Защищают устройство от несанкционированного проникновения и порчи. Выполняются из прочных материалов с расстоянием между деталями 2 – 3 см. Это может быть кованная решетка, выполненная на заказ, или сетчатый короб, закрытый со всех сторон.
2. Декоративные. Их функция – скрыть основные узлы оборудования: воздуховоды, трубы. Если сплит система расположена на видном месте, но недоступна для проникновения посторонних лиц, используют менее прочные материалы. Основной акцент приходится на эстетичный внешний вид конструкции. На первых этажах нужно совмещать антивандальную и декоративную функции защиты.
3. Защитные. Призваны обезопасить эксплуатацию при неблагоприятных внешних условиях.

Основное требование – целостность оборудования и доступ к внешнему блоку для осмотра и ремонта. К материалам изготовления предъявляются повышенные требования по надежности и прочности.

Если рассматривать процесс установки решеток с точки зрения финансовых вложений, то в первую очередь нужно заботиться об антивандальной защите и обеспечении безопасности от механических повреждений. Эстетическая сторона в данном вопросе является второстепенной.

Разрешения и запреты

Обязательное согласование и получение разрешительной документации на установку внешних блоков на фасадах регламентируется лишь на уровне регионального законодательства. Например, в Москве до 2011 года необходимо было получить обязательное разрешение на кондиционер. А в Санкт-Петербурге подобный норматив действует и сегодня. Также есть ряд запретов, которые схожи в большинстве крупных городов. Согласно им, нельзя:

• Монтировать внешние блоки с лицевой стороны зданий с современным уникальным дизайном (кое-где запрет замещается обязательным согласованием или необходимостью закрывать устройство декоративным элементом);
• Устанавливать кондиционеры на стенах зданий, имеющих историческую и художественную ценность;
• Устанавливать кондиционеры в арках таким образом, чтобы они мешали пешеходам и проезду транспорта;
• Крепить оборудование на декоративные элементы стен (пилястры, колонны, розетки, антаблементы).

Проблем с установкой на стены типичных домов, обращенные ко двору дома, не возникает практически нигде. Зато если дом относится к памятникам архитектуры, крепление внешних блоков на его стены требует специальных разрешений, которые выдаются лишь в редких случаях.

Какие есть требования к вывескам

Часто вывески не только можно, но и нужно размещать. Это требование закона о защите прав потребителей к розничным продавцам и тем, кто оказывает услуги гражданам.

Информация о розничном продавце — ст. 9 закона «О защите прав потребителей»

Мы собрали в таблицу сведения, которые нужно указывать на фасадной вывеске в соответствии с законом о защите прав потребителей:

Что нужно размещать на вывеске	Примеры
Название компании или ИП	ООО «Комбинатор», ИП Бунша И. В.
Адрес	г. Москва, ул. Пятницкая, д. 42, оф. 104
Режим работы	ПН. — ПТ. 08:00 — 20:00 СБ. 14:00 — 18:00 ВС. — выходной

Кроме обязательных сведений на вывеске допустимо размещать такую информацию:

Что еще можно размещать на вывеске	Примеры
Чем занимается бизнес	Стоматология, продукты, салон красоты
Зарегистрированный в Роспатенте товарный знак или знак обслуживания и схематическое изображение категории услуг	Товарные знаки: «Магнит», «Автоваз», «Спортмастер». Схематические изображения: медицинский крест — для аптеки, очки — для оптики, ножницы — для парикмахерской

Вывеска на фасаде может быть такой:

• объемные буквы на каркасе на подложке и без подложки;
• буквы из листового пластика;
• световой короб с внутренней подсветкой;
• полноцветное изображение на пластике;
• консольная конструкция — толедо;
• аппликация или объемные буквы на остеклении;
• электронное табло, в том числе с бегущей строкой.

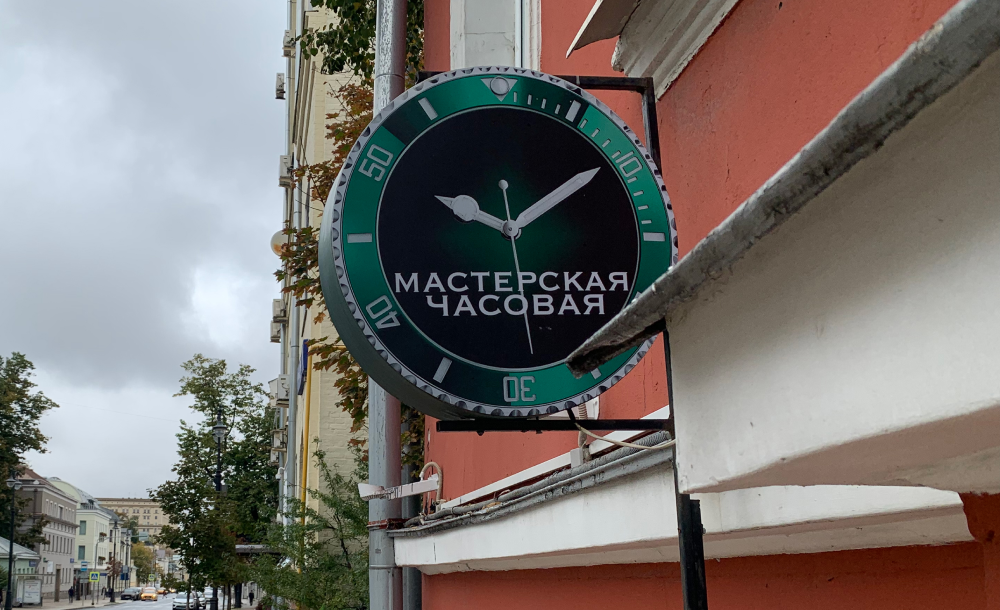

Так выглядит консольная вывеска на фасаде здания

Общие требования к вывескам:

• располагаются около входа в помещение, где находится бизнес;
• не выше линии перекрытий между первым и вторым этажами;
• указывают, чем занимается компания;
• текст расположен горизонтально;
• если есть подсветка, она должна быть немерцающей и приглушенной.

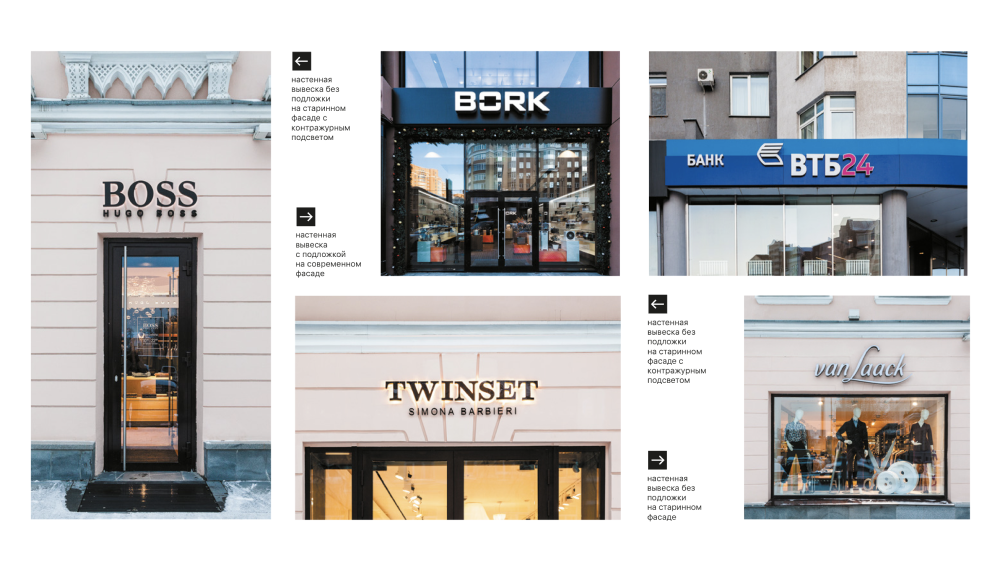

Пример допустимого расположения информационной вывески в Москве

Конкретные требования к вывескам и правила их согласования устанавливает муниципалитет: руководство города, поселка и так далее. В городах федерального значения — Москве, Санкт-Петербурге и Севастополе, — правила едины для всех территорий в составе города.

О размещении информационных конструкций в Москве

В некоторых городах администрации помогают предпринимателям разобраться в требованиях с помощью методических рекомендаций.

Например, московский комитет по архитектуре сделал методички с иллюстрациями, как размещать вывески на типовых зданиях.

Решения по размещению информационных конструкций

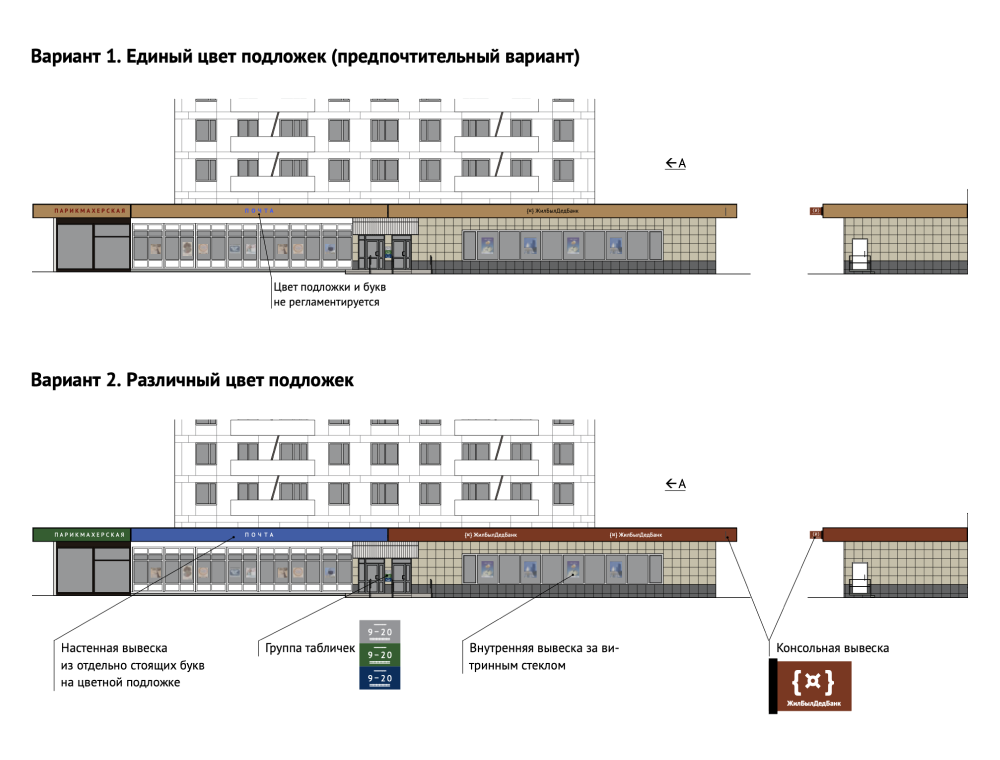

Пример решения для одноподъездных блочных девятиэтажек, которые строили в 1960-х

В Екатеринбурге тоже сделали методическое руководство — наглядное и информативное. Из него становится понятно, где и как размещать вывески.

Методическое руководство для Екатеринбурга

Примеры размещения вывесок из екатеринбургского методического руководства

Конкретные требования и примеры помогают компаниям и ИП сделать правильный проект вывески, а администрациям — приводить информационные конструкции к единому стилю.

Разновидности

Современные здания поражают воображение стильным дизайном и оригинальными архитектурными решениями. Тривиальные наружные блоки кондиционеров способны нарушить эту гармонию, превратив ее в хаос. Спасти ситуацию помогут различные виды декоративных решеток.

В нашем ассортименте представлены конструкции с обычной и ламельной перфорацией (по типу вентиляционной решетки), с художественной перфорацией и объемной лазерной резкой.

Панели с перфорацией

Для изготовления таких панелей мы используем координатно-пробивной станок и оцинкованные листы стали. Вы можете выбрать один из нескольких вариантов — с квадратными, прямоугольными или классическими круглыми отверстиями.

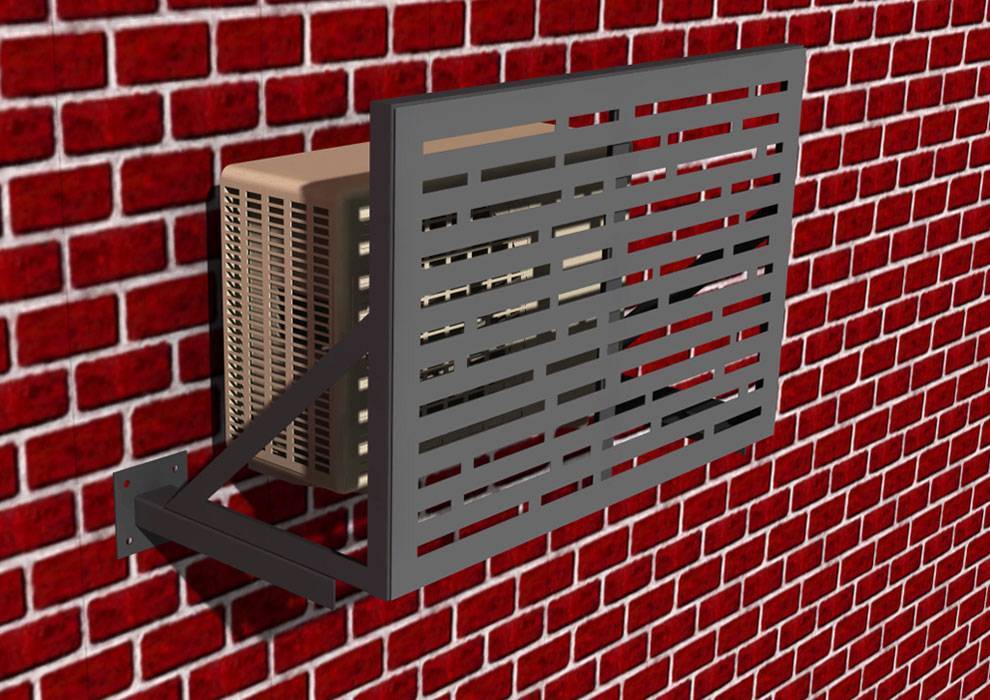

Ламельная перфорация по типу вентиляционной решетки — еще одно эффективное решение для того, чтобы полностью спрятать внешний блок. При этом ламели могут быть расположены как в вертикальном, так и горизонтальном направлении.

Интересный вариант — серия «Палитра цвета», когда панели окрашены в два цвета.

Алюминиевые ламели

Основное преимущество их использования — минимальная нагрузка на стену здания. Если сравнивать ламели из стали и алюминия, то первые окажутся тяжелее почти в 3 раза.

Мы выполняем конструкции с алюминиевыми ламелями в виде замкнутого профиля. Такое решение существенно увеличивает прочностные характеристики и сроки эксплуатации конструкций — они уверенно выдерживает все механические нагрузки и плохие погодные условия.

Кроме того, все решетки изготавливаются таким образом, чтобы обеспечить к работающему блоку сплит-системы достаточный приток воздуха. Для этого мы провели предварительные расчеты и испытания в реальных условиях.

Установка на фасаде

Для обеспечения надежности и долговечности конструкции, а также с целью избежания появления ржавчины на конструкции, фасадные кронштейны КОРБАС полностью выполнены из оцинкованной листовой стали.

При производстве фасадных кронштейнов КОБРАС не используется плазменная или лазерная резка, отсутствуют сварные элементы, а также не применяется горячее цинкование. При этом они предназначены для крепления к несущей стене из различного материала. Проведены необходимые расчеты и испытания.

Для обеспечения прочности и надежности конструкции при установке корзин КОРБАС на фасад здания при подборе крепежных элементов необходимо учитывать вырывающую способность 1 анкера, а также материал несущей стены.

При обеспечении требований по расчетным усилиям корзины КОРБАС выдерживают все необходимые нагрузки:

Вид крепления КОРБАС	Типоразмер корзины КОРБАС	Общая нагрузка на кронштейны*	Вырывающая способностьна 1 анкер
КПГ	КДК 1,2	160 кг	не менее 0,55 кН
КДК 3,4	200 кг	не менее 0,75 кН
фКПГ(с удлинением 250 мм)	КДК 1,2	180 кг	0,50 кН
КДК 3,4	210 кг	0,73 кН
* расчётная нагрузка с учетом веса блока кондиционера, снеговой нагрузки, обледенения и веса корзины

Предусмотрены несколько вариантов узлов крепления для всех типов фасадов:

Кронштейн Г-образный без удлинения (КПГ)

Предназначен для крепления на фасад без внешнего утепления.

Кронштейн полностью выполнен из оцинкованной стали.

Кронштейн Г-образный с удлинением (фКПГ):

Предназначен для установки на вен.фасад.Имеет удлинение 250 мм для установки на фасад с внешним утеплением.

Материал изготовления – оцинкованная сталь.

Разборный кронштейн. Кронштейны для крепления на вентфасад является разборным, со съемной закладной частью для установки внутрь вентилируемого фасада к несущей стене.

При проведении работ по облицовке фасада такая конструкция обеспечивает беспрепятственное движение строительных люлек и фасадных подъемников, а также облегчает монтаж корзин со строительных лесов.

Благодаря тому, что изделия КОРБАС являются сборно-разборными, несколько корзин можно соединять в одну цельную конструкцию, как горизонтально, так и вертикально, что позволяет скрывать климатическую технику практических любых размеров (например, блоки промышленных кондиционеров, или целую систему, состоящую из нескольких блоков).

Варианты окрашивания

Изготовление корзины под кондиционеры производится из оцинкованного металла, специально предназначенного под покраску.

Готовые изделия окрашиваются порошковой краской в любой цвет согласно каталогу RAL, что благодаря чему данная конструкция идеально впишется в любой фасад здания.

ВНИМАНИЕ: порошковая покраска производится для каждого элемента в отдельности, что позволяет избежать «непрокраса» и исключает необходимость окраски на месте после монтажа. Для конструкции с ламелями возможна окраска с чередованием цветов. Для конструкции с ламелями возможна окраска с чередованием цветов

Для конструкции с ламелями возможна окраска с чередованием цветов.

Цены на весь ассортимент продукции КОРБАС: узнать цены.

“>

Назначение и функции экрана и корзины под кондиционеры

Для органов власти многих крупных российских городов бессистемная установка кондиционеров стала настоящей головной болью. Из-за отсутствия внятной законодательной базы в этом вопросе внешние фасады домов постепенно приобрели такой «пестрый» вид, что архитекторы забили тревогу. Предлагаемое нами решение позволяет полностью решить эту проблему.

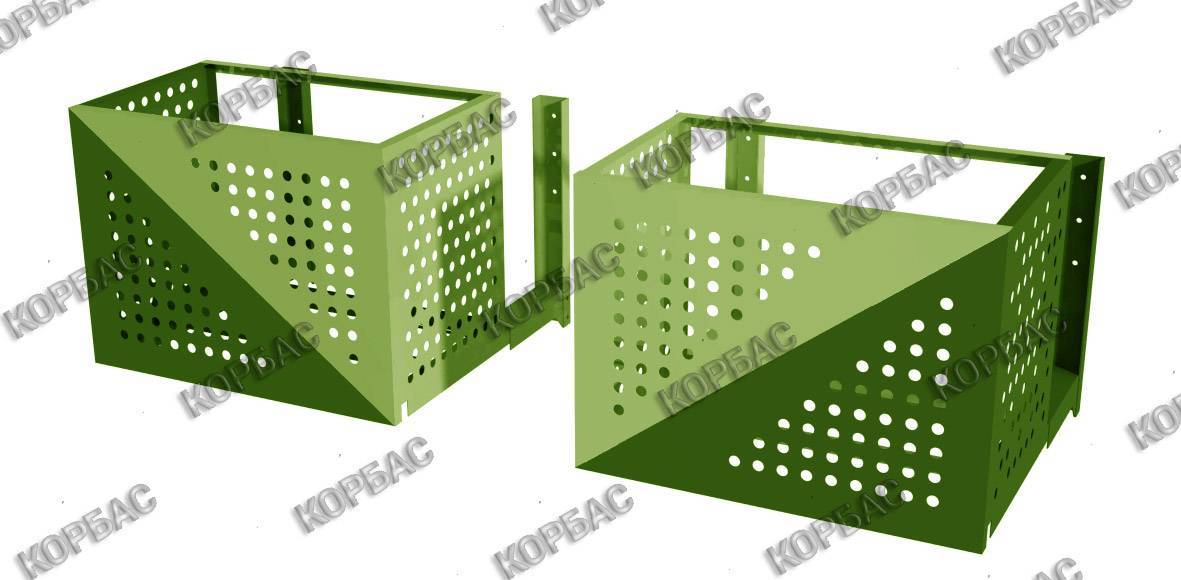

Мы производим и реализуем изделие, получившее название корзина для кондиционера КОРБАС. Его основное предназначение – придать фасадам здания единый вид и защитить наружный блок кондиционера. Речь идет не просто о ящике из металла. Корзины для кондиционеров на фасаде позволяют вписать видимые части оборудования в общий стиль любого архитектурного сооружения.

Для установки на уже существующий блок кондиционера разработана специальная конструкция экрана КОРБАС, которая позволяет скрыть наружный блок на фасаде без лишних затрат и демонтажа климатической техники.

Корзины КОРБАС подходят для установки на кондиционеры таких производителей, как

• Aeronik
• Кондиционеры Airwell
• Кондиционеры Ballu
• Carrier
• Daikin
• Dantex
• Fujitsu General
• General
• GENERAL CLIMATE
• Ghigo
• GREEN
• Hisense
• Hitachi
• Hyundai
• Кондиционеры LG
• MIDEA
• Mitsubishi Heavy
• Mitsubishi Electric
• NEOCLIMA
• Panasonic
• RIX
• Roda
• Samsung
• Toshiba

Размерный ряд корзин и экранов КОРБАС

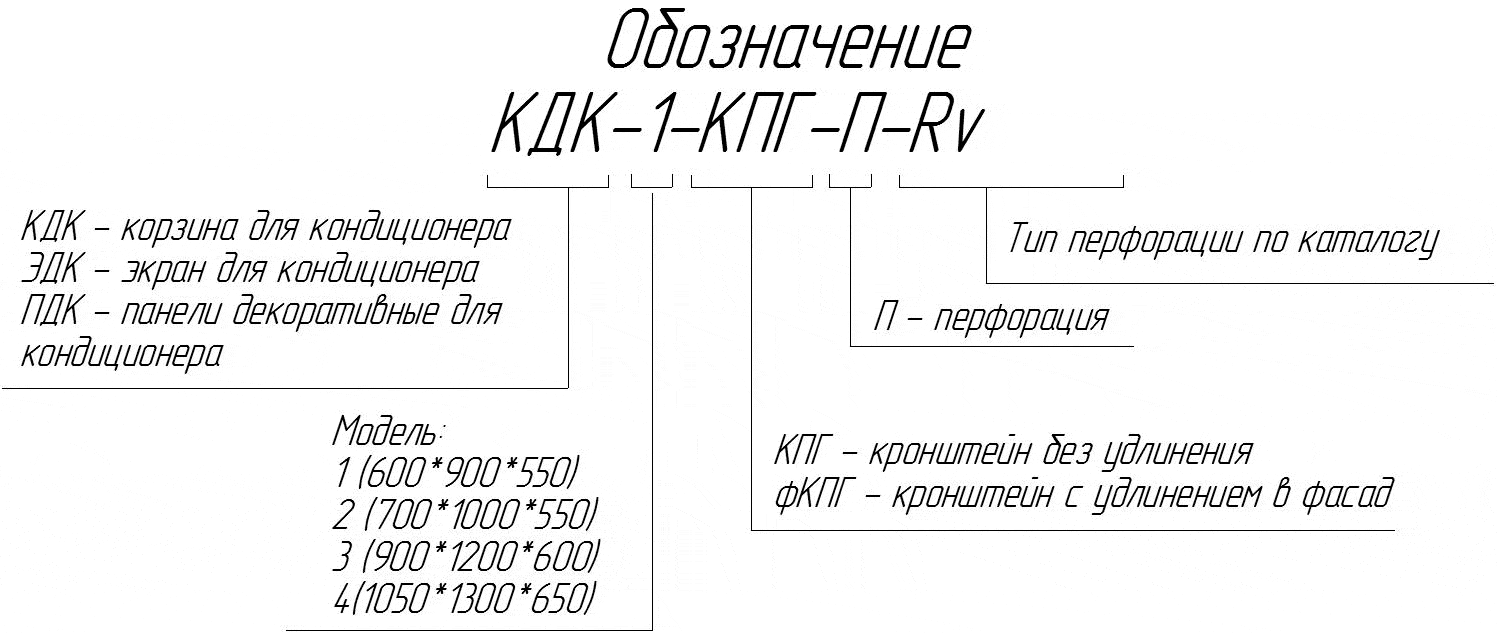

Фасадный ящик для кондиционера имеет два варианта заполнения (перфорированным листом или металлическими ламелями) и 4 типовых размера:

Наименование	Размеры корзины	Характеристики кондиционера
В*Ш*Г, мм	Габариты внешнего блока(В*Ш*Г), мм	Мощность	Охлаждение
КОРБАС КДК 1	600*900*550	до 550*750*310	2-3 кВт	1 комната
КОРБАС КДК 2	700*1000*550	до 650*800*320	3-5 кВт	2 комнаты
КОРБАС КДК 3	900*1200*600	до 840*960*420	5-8 кВт	3 комнаты
КОРБАС КДК 4	1050*1300*650	до 1000*1000*440	от 8 кВт	до 6 комнат

Варианты облицовки

Рисунок и размер перфорации подобран таким образом, чтобы обеспечить оптимальное соотношение доступа воздуха к системе вентиляции, а также скрыть неэстетичный вид внешнего блока и придать единый стиль всему фасаду здания.

• заполнение перфорированным листом;
• заполнение вертикальными ламелями;
• заполнение горизонтальными ламелями;
• заполнение ламельной перфорацией (вентиляционная решётка).

Вид	Обозначение	Описание
	Rq	Круглая перфорация с прямыми рядами отверстий
	Rv	Круглая перфорация со смещенными рядами отверстий
	Rc	Круглая перфорация с разными диаметрами отверстиями
	Qg	Квадратная перфорация без смещения отверстий
	Qv	Квадратная перфорация со смещенными рядами отверстий
	Qd	Квадратная перфорация с диагонально смещенными рядами отверстий
	Lv	Прямоугольная узкая перфорация с диагонально смещенными рядами отверстий
	Vv	Прямоугольная широкая вертикальная перфорация (вентиляционная решетка)
	Vg	Прямоугольная широкая горизонтальная ламельная перфорация (вентиляционная решетка)

Новый вариант облицовки! Серия «Палитра цвета»

НОВИНКА! Серия «Золотая классика»

Основные и вспомогательные функции:

• Антивандальная защита для кондиционера, защита от несанкционированного доступа и от актов вандализма.
• Придание зданию единого архитектурного стиля.
• Защита наружного блока кондиционера от перегрева.

Защитный короб для кондиционера устанавливается как на панельные, кирпичные, бетонные стены, так и на фасады с вентилируемыми панелями.

Чтобы конструкции КОРБАС выглядели еще более эстетично, мы разработали конструктив изделий таким образом, чтобы несущие кронштейны были скрыты.

Полезно для застройщиков

Корзина для кондиционера КОРБАС обладает как минимум тремя полезным свойствами. Помимо антивандальной защиты кондиционера, основное предназначение – решение проблемы бессистемной установки блоков на фасаде здания. Мы предлагаем учитывать специальные места для размещения наружных блоков еще на этапе дизайна и проектирования зданий. После сдачи здания в эксплуатацию монтаж наружного блока предельно упрощается, и владельцы самостоятельно принимают решение, когда это сделать.

Варианты облицовки

Защитная решетка оградит внешний блок сплит системы от снега и льда

Существуют следующие варианты защиты наружных блоков кондиционеров:

1. Антивандальные. Защищают устройство от несанкционированного проникновения и порчи. Выполняются из прочных материалов с расстоянием между деталями 2 – 3 см. Это может быть кованная решетка, выполненная на заказ, или сетчатый короб, закрытый со всех сторон.
2. Декоративные. Их функция – скрыть основные узлы оборудования: воздуховоды, трубы. Если сплит система расположена на видном месте, но недоступна для проникновения посторонних лиц, используют менее прочные материалы. Основной акцент приходится на эстетичный внешний вид конструкции. На первых этажах нужно совмещать антивандальную и декоративную функции защиты.
3. Защитные. Призваны обезопасить эксплуатацию при неблагоприятных внешних условиях.

Основное требование – целостность оборудования и доступ к внешнему блоку для осмотра и ремонта. К материалам изготовления предъявляются повышенные требования по надежности и прочности.

Если рассматривать процесс установки решеток с точки зрения финансовых вложений, то в первую очередь нужно заботиться об антивандальной защите и обеспечении безопасности от механических повреждений. Эстетическая сторона в данном вопросе является второстепенной.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

• максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
• минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

• поломка деталей кондиционера;
• переход вибраций от наружного модуля к настенному;
• нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Альтернативы корзинам для кондиционеров

Помимо корзин для кондиционеров, на рынке фасадных металлоконструкций существуют и альтернативные варианты. Основных два: это экраны и коробы.

Экраны

Экраны — это упрощённая версия корзин. Они закрывают блок только спереди. Чаще всего такие конструкции монтируют на зданиях, где кондиционеры уже установлены. Также это неплохой вариант для тех, кто хотел бы сэкономить.

Короба

Короба, в отличие от экранов, можно назвать расширенной версией корзин. Их конструкция состоит из пяти панелей: передней, двух боковых, козырька и дна. Подобная закрытость позволяет повысить вандалоустойчивость и по-максимуму скрыть технику от посторонних глаз. Но, логично, что большее количество панелей означает и большее количество материалов. Поэтому короба являются самыми дорогими изделиями в такой линейке.

Можно заказать варианты изготовления: без дна либо козырька

Короба обычно монтируют на тех зданиях, где особенно важно скрыть климатическое оборудование либо в неблагополучных районах, где требуется обеспечить вандалоустойчивость техники

Порядок действий при установке кондиционера

Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:

1. Прокладывается электрическая проводка для подключения системы к сети.
2. Монтаж блока снаружи помещения.
3. выбор оптимального места для установки, который будет расположен выше 2 м от уровня земли;
4. фиксация кронштейнов на выбранные анкерные болты;
5. установка блока на подготовленное место (кронштейны);
6. создание в стене магистральных отверстий, диаметр которых от 50 до 60 мм для проведения всех коммуникаций;
7. монтаж гидроизоляционного цилиндра в отверстиях и соединительных коммуникаций.
8. Монтаж блока внутри помещения:
9. выбор оптимального места, согласно требованиям, описанным выше;
10. установка кронштейнов под кондиционер;
11. монтаж внутреннего блока на свое место.
12. Подключение проводки:
13. монтаж внутреннего или наружного короба;
14. стыкование медных труб, по которым будет циркулировать фреон, подключение электропроводов;
15. вакуумизация – из системы удаляется воздух и вся влага. Специальное оборудование позволит выполнить операцию примерно за 45 минут, не меньше.
16. Пробная проверка работоспособности установленного кондиционера. Для этой цели применяется специальное программно-аппаратное оборудование.

Кондиционер установлен и готов к работе.

Продукция КОРБАС®

Компания ЭСКОН выпускает под торговой маркой КОРБАС следующие типы антивандальных решеток для наружных блоков кондиционеров:

• корзины;

• короба;

• панели;

• экраны.

Эти сборно-разборные конструкции состоят из облицовочных панелей и кронштейнов. Количество облицовочных панелей зависит от типа изделия. Так, экран закрывает наружный блок только с одной стороны, панели и корзины — с трех, а боксы — со всех, в т.ч. сверху и снизу.

Компания производит защитные конструкции из качественной оцинкованной стали. Цветное порошковое покрытие декоративно, обеспечивает дополнительную защиту от коррозии и механических повреждений. Наши антивандальные решетки для ваших кондиционеров способны с честью выдержать все капризы погоды без потери функциональности и эстетики.

Просто выберите подходящее цветовое решение по нашему каталогу RAL, а мы воплотим его в жизнь в точном соответствии с вашими пожеланиями.

Особенности корзин для кондиционеров:

Монтаж похожих между собой конструкций, которые одновременно сочетаются с покрытием стен здания, способствует созданию единого стиля с лучшим сохранением внешней привлекательности сооружения в отличии от случаев, когда наружные блоки кондиционеров от различных производителей заметно нарушают общий архитектурный стиль.

Помимо эстетической функции, корзины для кондиционеров обеспечивают защиту внешнего блока

При выборе данных изделий следует обратить внимание на их технические характеристики и возможности для эксплуатации в необходимых условиях:

• Прочность. Материал корзин должен обеспечивать высокую устойчивость к механическим воздействиям и противодействовать вандалам, поэтому в их конструкции применяются металлические элементы;
• Вентиляция. Для эффективной работы климатической техники необходимо обеспечить достаточный воздухообмен, чтобы устройство продолжало бесперебойно выполнять свои основные функции без перегрева и порчи. С данной целью для необходимых элементов в конструкции корзин предусматривается решетчатая конструкция или перфорация;
• Устойчивость к воздействию климатических факторов. Конструкция устанавливается снаружи, поэтому должна обеспечиваться необходимая защита материала и конструкции в целом от влаги, ветровой нагрузки, влияния солнечных лучей, перепадов температур и других атмосферных воздействий;
• Масса. Монтаж корзин, как и самих кондиционеров, осуществляется на фасады различных типов. Сами по себе корзины имеют малый вес, поэтому их применение обычно не повышает риск разрушения элементов здания при целостности его конструкции;
• Внешний вид. Изделие служит в качестве внешней оболочки наружного блока кондиционера, от применения которого может зависеть и внешний вид здания, поэтому оно должно иметь определенную конструкцию и дизайн, сочетающийся с обликом здания, на котором предполагается его монтаж.

И в соответствии с перечисленными пунктами корзины для кондиционеров КОРБАС можно подобрать здесь https://korbas.ru/produkciya/korzina-dlya-kondicionera/.

Корзины для кондиционеров: основные особенности

Корзина для кондиционеров — это конструкция, состоящая из трёх частей: передней и двух боковых панелей. Она крепится на фасад здания, защищая наружный блок кондиционера от действий вандалов и непогоды, а также сохраняя эстетичный облик фасада. На работоспобность климатического оборудования она никак не влияет.

Корзины для кондиционеров КОРБАС — собственная разработка компании. Они изготавливаются в соответствии с ТУ 4863-027-92716048-2015. Конструкция очень прочная и надёжная благодаря точным расчётам и проведенным испытаниям на нагрузку. Монтировать корзины можно на фасад с утеплением и без него.

Панели изготовлены из качественного материала — листовой оцинкованной стали. Дополнительно, для улучшения коррозионной стойкости изделия и получения необходимого цвета, наносится слой порошковой краски.

Панели сконструированы так, что скрывают кронштейны снаружи. Боковины корзины съёмные. Сборно-разборная конструкция обеспечивает максимально простой доступ для монтажа наружного блока, его ремонта и обслуживания, подвода коммуникаций.

В плане дизайна ассортимент огромен. В частности, можно выбрать:

цвет: 200+ цветов по RAL, а также их сочетания;

варианты исполнения: перфорированный лист с различными рисунками перфорации; ламельная перфорация; горизонтальные и вертикальные ламели.

Есть возможность объединять корзины в вертикальные и горизонтальные ряды на фасаде, таким образом защищая габаритную технику.

Варианты облицовки

Защитная решетка оградит внешний блок сплит системы от снега и льда

Существуют следующие варианты защиты наружных блоков кондиционеров:

1. Антивандальные. Защищают устройство от несанкционированного проникновения и порчи. Выполняются из прочных материалов с расстоянием между деталями 2 – 3 см. Это может быть кованная решетка, выполненная на заказ, или сетчатый короб, закрытый со всех сторон.
2. Декоративные. Их функция – скрыть основные узлы оборудования: воздуховоды, трубы. Если сплит система расположена на видном месте, но недоступна для проникновения посторонних лиц, используют менее прочные материалы. Основной акцент приходится на эстетичный внешний вид конструкции. На первых этажах нужно совмещать антивандальную и декоративную функции защиты.
3. Защитные. Призваны обезопасить эксплуатацию при неблагоприятных внешних условиях.

Основное требование – целостность оборудования и доступ к внешнему блоку для осмотра и ремонта. К материалам изготовления предъявляются повышенные требования по надежности и прочности.

Если рассматривать процесс установки решеток с точки зрения финансовых вложений, то в первую очередь нужно заботиться об антивандальной защите и обеспечении безопасности от механических повреждений. Эстетическая сторона в данном вопросе является второстепенной.

Этапы монтажа мультизональных VRV и VRF систем кондиционирования

Изучение проекта системы кондиционирования и привязка его к плану

На этом этапе проводится проверка соответствия проекта существующей на месте архитектуре, ведь в проекте не всегда учтены все возможные препятствия, различные балки и всевозможные другие изменения и несоответствия чертежам. Проводится привязка мест расположения внутренних и наружных блоков, а также уточняются места стояков системы.

Монтаж фреоновых магистралей и кабелей управления систем VRV и VRF

На этом этапе прокладываются все фреоновые магистрали, соединяются рефнеты и прокладываются сигнальные кабеля и кабеля питания. Фреоновая магистраль обязательно должна быть изолирована каучуковой теплоизоляцией. Основным моментов в монтаже ВРВ и ВРФ системы кондиционирования является защита медных трубопроводов от пыли и других загрязнителей стройки. Открытые концы трубопроводов обязательно закрываются заглушками или герметизируются монтажной лентой.

Монтаж системы дренаж от внутренних блоков VRV и VRF систем

Этот этап может проводится совместно с прокладкой фреоновых магистралей, к каждому внутреннему блоку подводится трубопроводы системы удаления конденсата, трубопровод может быть из обычной водопроводной пластиковой трубы, из металлопластиковой трубы или из канализационных труб. Дренаж должен подключаться при помощи сифонов.

Монтаж внутренних и наружных блоков VRV и VRF системы кондиционирования

Основной особенностью данного этапа является то что для него все оборудование должно быть на объекте. На этом этапе проходит монтаж внутренних и наружных блоков VRV и VRF системы и их интеграция в одну систему. Сначала блок закрепляется, после чего подключаются все коммуникации — фреоновая магистраль, дренаж и все кабеля. Устанавливаются и наружные блоки, и они также обвязываются всеми коммуникациями, после того как все элементы будут соединены можно приступать к последнему этапу.

Пусконаладочные работы VRV и VRF системы кондиционирования

Это последний этап монтажных работ связанных с VRV и VRF системами кондиционирования, на нем тестируется вся система, наружный блок индексирует все внутренние блоки и проверяет связь с ними. При необходимости блоки добавляются либо корректируются вручную, затем система заправляется фреоном и проходит финальный тест работы.

Это достаточно краткий и общий перечень работ, помимо перечисленных работ есть еще множество, начиная от нескольких проверок системы на герметичность, до проливки дренажной системы и проверки работоспособности дренажной системы. VRV и VRF системы кондиционирования являются наиболее сложными и высокотехнологичными системами с точки зрения проектирования. Поэтому специалисты нашей проектно строительной организации по климатическим системам настоятельно рекомендуют пользоваться услугами специалистов, не только на этапе монтажа и пусконаладки, но в первую очередь на этапе проектирования. Сложность проектирования заключается в том что у этих систем есть ряд ограничений по длине фреоновых магистралей, ограничиваются все и расстояние от наружного до самого дальнего внутреннего блока, ограничение есть по перепаду высоты, ограничивается общая длина магистралей, перепад по высоте между внутренними блоками, ограничение по длине от рефнета до внутреннего блока и ряд других ограничений. Именно в этом заключается вся сложность проектирования систем ВРВ и ВРФ, поэтому к выбору проектной организации необходимо отнестись максимально серьезно.

Концепция — Проект — Здание

• Проекты и концепции
  • Концептуальные архитектурные объекты
  • Общественные здания и сооружения
    • Культовые здания и сооружения
    • Многофункциональные и административные здания
    • Зрелищные здания и сооружения
    • Торговые комплексы
    • Экспозиционные здания и комплексы
    • Клубные здания
    • Гостиничные комплексы
    • Предприятия общественного питания
    • Образовательные и социальные учреждения
    • Спортивные здания и сооружения
    • Здания и сооружения транспортной инфраструктуры
    • Павильоны и временные сооружения
  • Жилые здания
    • Одноквартирные дома
    • Многоквартирные дома
    • Жилые комплексы
    • Экспериментальное проектирование жилых зданий
  • Градостроительство
  • Благоустройство городской среды
  • Дизайн архитектурной среды
  • Ландшафтная архитектура и дизайн
  • Рекреационные комплексы и объекты
  • Промышленные здания и сооружения
  • Общественный интерьер
  • Частный интерьер
  • Промышленный дизайн
• Постройки
• Дипломный проект
• Курсовой проект
• Детские работы
