Котел на отопление своими руками: делаем котел отопления в дом по схеме

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

По нарастанию степени сложности, котлы можно разделить на:

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

  • Трубы для корпуса диаметром 450 и 400 мм.
  • Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
  • Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
  • И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
  • Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Поэтапная технология изготовления твердотопливного котла своими руками

Изготовить высокотехнологичное оборудования в домашних условиях не получится, но и простой котел на дровах, угле вполне подойдет для отопления дома любой площади. Главное – правильно создать схему, рассчитать параметры мощности с учетом протяженности сети, наличия ответвлений трубопровода и других нюансов.

Инструменты и материалы для работы

Набор инструментов:

  • сварочный агрегат;
  • болгарка с дисками для отрезания и шлифовки металла;
  • дрель со сверлами по металлу;
  • газовые ключи: №1, 2;
  • молоток;
  • рожковые или откидные ключи, отвертки;
  • пассатижи;
  • угольник.

Материалы:

  • лист стали толщиной от 5 мм для котла, толщиной от 7 мм для колосниковой решетки;
  • стальные уголки 50х50 для каркаса котла;
  • листовая сталь нержавеющая для накопительной емкости;
  • трубы из стали для теплообменника в виде змеевика диаметром в 32–50 мм.

В соответствии с чертежом могут понадобиться дополнительные материалы. Пригодятся средства индивидуальной защиты – перчатки, маска, очки.

Изготовление корпуса и теплообменника твердотопливного котла

Чаще всего корпус работает как топочная камера, потому является основой конструкции. Чтобы стенки не деформировались под воздействием тепла, ограждающую конструкцию делают двухслойной, в пространство между листами засыпается сухой чистый песок – он снижает нагрев, служит фиксатором стабильности формы.

Наружная и внутренняя оболочки корпуса каркасные. Чтобы увеличить жесткость, для упрочнения конструкции стенки камеры сгорания обшиваются стальным уголком или ребрами жесткости из металлического профиля.

Передняя стенка прорезается под отверстия для подзольника и дверцу бункера. Удобнее всего сначала наметить зону резки мелом, потом просверлить несколько отверстий по углам чертежа, затем резать.

После выполнения заготовок для корпуса, приступают к формированию теплообменника. Потребуются детали из водопроводной трубы нужного сечения, их стыковать сваркой в герметичный контур максимально возможной протяженности – это увеличит площадь соприкосновения с нагревателем, повысит эффективность прибора.

Этап сборки

Все заготовки и элементы надо собрать. Продумывая, как сделать котел, лучше производить сборку на месте монтажа, особенно при массивности готовой конструкции. В точке установки сначала укладывается бетонный фундамент, крепление агрегата анкерами, поэтому постамент оснащается закладными, фиксация сваркой.

Собирается дровяной котел своими руками с корпуса, затем оборудуется деталями и обшивкой. Перед сваркой с деталей снимается фаска, после швы зачищаются от шлака и шлифуются. Швы осмотреть, проверить их герметичность. При выявлении пропусков, проварить заново.

Следующий этап – установка колосниковой решетки и теплообменника. К контуру отопления змеевик присоединяется сваркой, с учетом угла наклона, чтобы теплоноситель транспортировался естественным путем.

После сборки вся конструкция окрашивается жаростойкой краской. Сначала поверхность корпуса шлифуется, затем грунтуется, только после этого окрашивается. Красить в 2 слоя, предварительно просушив один слой, затем нанося второй.

Если остались вопросы, то поможет видео – как сделать водяной котел своими руками:

Простейший котел из трубы своими руками по силам сделать начинающему мастеру. Подойдет баллон из-под сжиженного газа – стальная конструкция отличается толщиной и прочностью, что как раз требуется для изготовления твердотопливного нагревателя.

Самодельные конвекторы

Для отопления своего жилища можно легко сделать конвектор своими руками используя подходящие материалы. Это может быть водяной конвектор. Идея состоит в том, что устанавливаются специальные оребренные трубы в контур отопления. Теплоноситель отдает тепло, а воздух быстро нагревается, благодаря оребрению, и конвекционными потоками обогревает помещение.

Электрический конвектор тоже легко создается своими руками. Достаточно сделать корпус с отверстиями для движения воздуха, а в нем поместить воздушный ТЭН. Главный недостаток такой конструкции — сушка воздуха.

Масляный радиатор имеет достаточно простую конструкцию и ее легко можно повторить своими руками.

Для корпуса обычно используют старые батареи, можно использовать газовый баллон, радиатор автомобиля и т. д. Все зависит от фантазии конструктора. Емкость нужно будет заполнить маслом, а нагревательные элементы (ТЭНы) вмонтировать в корпус. Масло можно использовать как трансформаторное, так и машинное. Обязательно нужно установить терморегулятор и выключатель.

Плюсы и минусы

К отрицательным характеристикам твердотопливного котла относят:

  • очень высокая стоимость;
  • необходимость подготавливать дрова, которые должны быть абсолютно сухими;
  • работает от электрической сети.

Несмотря на минусы, у газогенераторного устройства есть и плюсы. Это:

  • комфортное тепло с пиролизным котлом;
  • достаточно прост в использовании;
  • выделяется очень маленькое количество вредных элементов;
  • способен довольно долго работать после того, как будет положено топливо;
  • можно применять при любом виде системы подачи тепла;
  • можно полностью автоматизировать процесс;
  • применяется для утилизации таких материалов, как пластмасса, резина и полимеры.

Данный вид твердотопливного кола для отопления в своей особенности конструкции имеет несколько участков: отделения для топки, теплообменник и узел, который подводит воду к устройству.

При самостоятельно сборке пиролизного котла, необходимо правильно сделать схему и чертеж. Затем по ней собрать агрегат, который сразу же можно проверить, а в дальнейшем использовать в быту. Для создания необходимо лишь проследить за герметизацией труб отопления, которые подводят воду, чтобы избежать различных неприятностей в будущем. При правильной сборке котла длительного горения, оборудование очень быстро нагревается до нужной температуры, потратив всего полчаса.

Фото схемы пиролизного котла

Любая газогенераторная машина в своей конструкции содержит две камеры. Одна камера котла служит для наполнения ее необходимым топливом, где происходит разложение на сухие остатки и горючий газ. Он перемещается в следующее отделение. Внутрь оборудования подается дополнительный воздух с помощью специального вентилятора, для того, чтобы эффективнее происходило горение дров. Дым, образующийся в данном процессе, удаляется через установленный дымосос. Камеры отделены между собой колосником, изготовленным из чугуна.

При больших значениях температурного режима и отсутствия кислорода, из древесины выделяется газ, при смешивании его с потоками воздуха происходит нагревание теплообменника до 1200 градусов. После этого тепло передается теплоносителю системы. Отработанные газы выходят через специальную трубу дымохода. В состав входит смесь паров воды и углекислого газа. В дымоходе рекомендуется сделать слой материала, который состоит из минеральной ваты, покрытой сверху специальной фольгой. Он делается для того, чтобы при охлаждении не образовывались деготь и конденсат, которые могут оказать довольно негативное воздействие на трубу.

Все отделения котла на пиролизе оснащены огнеупорочной футеровкой, которая выкладывается из шамотного кирпича. Именно она создается благоприятные условия для сгорания топлива в пиролизном котле.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Устройство, принцип работы и технические характеристики

Разные виды котлов длительного горения различаются по своей конструкции, принципу работы, а также имеют свойственные именно им достоинства и недостатки, вследствие чего их следует рассматривать раздельно друг от друга.

Шахтный котёл длительного горения

Конструкция котла верхнего горения представлена на следующем рисунке, где видно, что основными элементами подобных агрегатов являются:

  • корпус, на котором смонтированы элементы управления работой (регулятор подачи воздуха, дверцы загрузки топлива и зольника, дымоход);
  • камеры подогрева воздуха и сжигания топлива;
  • трубка подачи и распределитель воздуха;
  • патрубки для подключения к системе отопления.

Устройство и внешний вид агрегата шахтного типа

Шахтный котёл может быть выполнен как независимый источник тепла или быть элементом системы отопления, как показано на приведённом выше рисунке. В этом случае котёл такой конструкции называется одноконтурным с водяным контуром. Работа отопительного котла данного типа осуществляется следующим образом:

  • после закладки топлива и его розжига регулятор подачи воздуха открыт, он обеспечивает его поступление в верхний слой уложенного топлива через подвижный распределитель;
  • по мере того как топливо прогорает, распределитель опускается вниз, тем самым обеспечивая подачу воздуха в его более низкие слои;
  • топливо равномерно сгорает слой за слоем, выделяя при этом горючий древесный газ;
  • газ поступает во вторую камеру (камеру дожига), где воспламеняется и, сгорая, выделяет большое количество тепловой энергии;
  • в корпусе котла смонтирован водяной контур, по которому циркулирует теплоноситель системы отопления, поэтому вся площадь котла является его теплообменным элементом.

Основными техническими характеристиками подобного оборудования являются:

  • мощность, измеряемая в киловаттах (кВт);
  • отапливаемая площадь (м2);
  • количество топлива, доступного к размещению в топочной камере (м3 и кг);
  • размер дров, возможных к использованию, (см) – для котлов, работающих на дровах;
  • количество воды в рубашке котла;
  • длительность горения одной закладки;
  • КПД;
  • максимально возможное давление в системе отопления;
  • геометрические размеры котла в целом и его отдельных элементов;
  • масса.

Пиролизный котёл длительного горения с водяным контуром

Конструкция пиролизного котла предполагает подачу воздуха сверху на заложенное топливо (дрова), что обеспечивается системойего первичной подачи. Заложенные дрова после разжигания начинают тлеть, что достигается конструкцией котла, обеспечивающей ограниченную подачу воздуха на этом этапе работы.

Устройство твердотопливного пиролизного агрегата

Древесный газ, выделяемый при этом (эффект пиролиза), поступает во вторую камеру, где осуществляется его смешивание с вторичным воздухом и сжигание. Вследствие того, что процесс пиролиза топлива происходит длительное время, то и работа котла на одной закладке также достаточно продолжительна. Пиролизный газ, сгорая, отдаёт своё тепло теплоносителю, циркулирующему в теплообменнике котла, работающего на твёрдом топливе, оснащённого водяным контуром и подключаемого к системе отопления. Основными техническими характеристиками котлов пиролизного вида являются:

  • тип используемого топлива;
  • материал, используемый при изготовлении;
  • длительность горения на одной закладке (часов);
  • мощность (кВт);
  • отапливаемая площадь (м2);
  • количество контуров;
  • КПД;
  • расход топлива (кг/ч);
  • размеры котла, топки и прочих конструктивных элементов;
  • масса (кг).

Разновидности котлов длительного горения

Кроме того, что котлы длительного горения различаются по своей конструкции (виду), они ещё могут иметь различия по таким параметрам, как наличие системы автоматики и разное количество водяных контуров. Наличие двух контуров в конструкции котла позволяет его использовать не только для отопления, но и как источник горячего водоснабжения. В таких моделях один внутренний контур агрегата включается в систему отопления, а второй – в систему горячего водоснабжения. Котёл твердотопливный автоматический – это комплекс технических средств, обеспечивающих работу отопительного устройства без участия человека в этом процессе. Наибольшая степень автоматизации у котлов, использующих в качестве топлива пеллеты (топливные гранулы), изготавливаемые из отходов деревообрабатывающих производств (опилки, щепа и т.д.).

Модель «Viessmann Vitoligno 100-S»

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Выбор оптимальной системы

При разработке проекта учитывают следующие факторы:

  • наличие и стабильность электроснабжения;
  • присутствие потребителей с непостоянным режимом работы.

В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.

При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:

  1. На крупных объектах – с первичным и вторичными кольцами.
  2. На небольших – лучевую.

Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

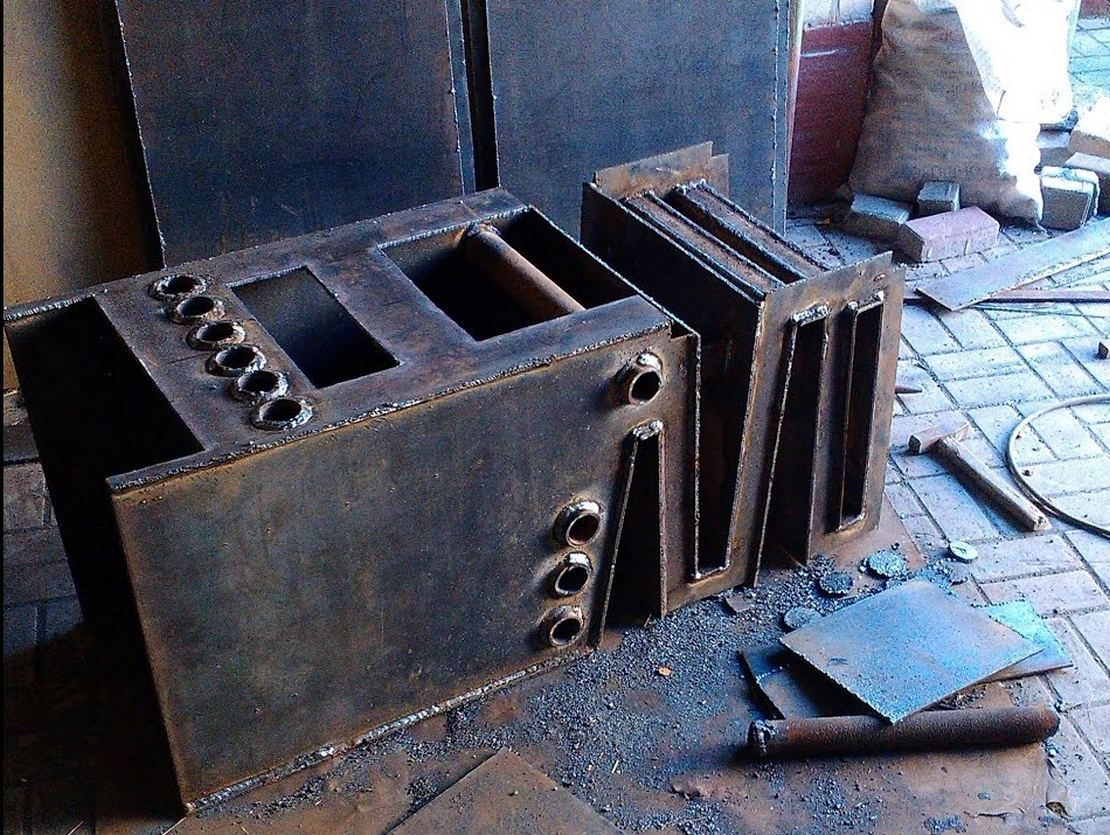

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
