Кран маевского: принцип работы, инструкция по установке

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.
2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматические устройства использовать не рекомендуется – в противном случае примерно каждый месяц придется демонтировать кран и очищать его от грязи и примесей, которых в любой системе полно.

Кран, оборудованный предохранительным клапаном, необходим для спуска воздуха вручную. Помимо своей прямой функции, он еще и защищает магистраль от резких перепадов давления внутри трубопровода, то есть от гидравлических ударов. После того как давление поднимается выше отметки в 15 атмосфер, клапан активизируется и выпускает излишки воды. Если для отопительной системы использовались полипропиленовые трубы, то в отсутствие такого крана трубы могут попросту лопнуть, если произойдет такой гидроудар.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

• убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
• приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
• подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
• дождаться пока из крана выйдет весь воздух и потечет вода;
• когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом. Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Особенности эксплуатации

Чтобы открыть кран Маевского, следует приготовить сухую тряпку и ёмкость для установки под радиатор. Используя ключ или отвёртку, нужно провернуть запорный винт на пол-оборота, должно прозвучать характерное для выхода воздуха шипение. Когда он выйдет полностью, из батареи начнёт течь вода. Дождавшись непрерывного поступления воды, следует закрутить запорный винт.

Если после выполнения работ радиатор так и не потеплел, это свидетельствует о его засорении, и для прочистки батареи понадобится помощь сантехников.

При длительном простое клапана он может подвергнуться коррозии, вследствие чего затруднится вращение винта. Исправить ситуацию поможет спрей-смазка WD-40. Распылив её на резьбу, нужно подождать несколько минут и производить откручивание. В конце отопительного периода рекомендуется использовать силиконовую смазку для обработки регулировочного винта.

При необходимости замены крана Маевского оптимально использовать 2 разводных ключа. Первый нужен для удерживания пробки на батарее, а второй — для выкручивания клапана. Если игнорировать этот совет, выкручивание крана может привести к ослаблению пробки и нарушению её герметичности.

Установка воздухоотводного устройства на радиаторы отопления нужна для обеспечения комфортной температуры воздуха в квартире или доме в осенне-зимний период. Его легко можно монтировать собственноручно, стоит устройство недорого, а при необходимом уходе будет функционировать около 30 лет.

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Признаки завоздушивания

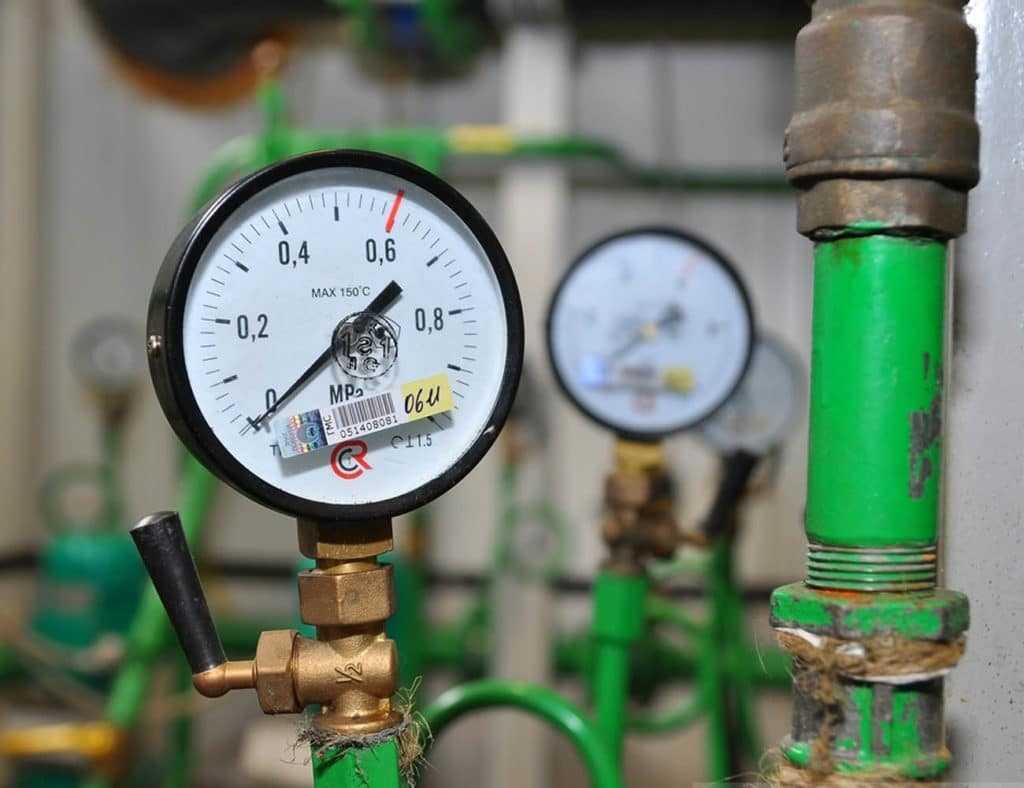

Снижение давления в системе

К признакам завоздушивания можно отнести:

Появление шума в радиаторах. При возникновении булькающих звуков можно быть уверенным, что в радиаторе появился воздух. Неравномерность прогрева батареи

Обратив внимание на теплоотдачу радиатора следует понять, что именно стало причиной. Одной из них и является завоздушивание

Но неравномерная теплоотдача также может быть следствием наличия в радиаторе грязи. Чаще всего при завоздушивании трубы являются горячими, а радиатор имеет меньшую температуру. Снижение давления в системе. Воздух попадает в систему при ее разгерметизации, поэтому пари завоздушивании часто появляются протечки. При снижении давления следует внимательно осмотреть трубопровод и радиаторы и подтанять все соединения. Если они надежно закручены, стоит проверить целостность труб.

Описанных признаков достаточно для того, чтобы определить, что произошло завоздушивание системы.

Как завоздушивание влияет на систему отопления

Одной из наиболее серьезных проблем является значительное снижение теплоотдачи. Также при наличии большого количества воздуха циркуляция теплоносителя может прекратиться. Также завоздушивание системы отопления становится причиной и других проблем:

• увеличение трат на отопление,
• появление ржавчину внутри труб и радиаторов,
• появление протечек.

Также во время образования воздушных пробок может появляться достаточно громкий шум в квартире. Во время движения воздуха появляется вибрация, которая может стать причиной ослабления резьбовых соединений.

Применение крана Маевского

Краном Маевского называется небольшое устройство, имеющее специальный штуцер, при откручивании которого открывается доступ в отопительную систему. Так как воздушные пузыри скапливаются в верхней части батарей отопления, устройство устанавливается в верхний патрубок.

Кран стоит устанавливать и в городских квартирах, так как даже в системе с принудительной циркуляцией теплоносителя воздух является серьезной помехой, способствующей снижению эффективности работы системы. Это означает, что спускать воздух придется в любом случае.

Так как воздух скапливается вверху, устанавливать кран Маевского следует в верхней квартире многоэтажного дома. Благодаря такому приспособлению спускать воздух можно самостоятельно, не вызывая сантехников. Сделать это очень легко даже не обладая опытом.

Применение сепаратора воздуха

Отличие сепаратора от крана Маевского состоит в том, что такое устройство предназначено не для удаления воздушной пробки, а для устранения воздуха, растворенного в воде. Это позволяет произвести установку данного устройства в любое место отопительной системы.

Удаление воздуха происходит методом ее преобразования в пузырьки, их сбором и выводом наружу. Данный прибор можно назвать частью сепараторного узла, устанавливаемого в подвале многоэтажного дома.

В настоящее время появляются новые устройства, которые отвечают не только за сбор воздуха, но еще и за удаление из системы отопления мусора. Устанавливаются такие приборы в зданиях, где используется центральная отопительная сеть.

Автоматические воздухоотводчики

Автоматические воздухоотводчики

Такие устройства способствуют устранения воздуха в автоматическом режиме и не требуют участия человека. Они работают следующим образом:

• Теплоноситель проходит внутри воздухоотводчика, в котором установлен поплавок.
• Данный элемент устройства связан со штоком, на который давит пружина
• Во время заполнения корпуса устройства водой поплавок начинает давить на шток, в результате чего происходит перекрытие доступа воздуха в систему.
• В случае, когда теплоносителя внутри устройства нет и появляется воздушная пробка, шток открывает проход.

По такому принципу работают практически все автоматические воздухоотводчики. При правильной установке такие устройства могут работать длительное время без поломок. Но проблемы все же могут появиться в нескольких случаях:

1. Если теплоноситель имеет низкое качество, на штоке со временем происходит образование солевого налета. Это становится причиной недостаточно плотного перекрытия прохода, из-за чего и возникают протечки. Чтобы устранить данную проблему, достаточно открыть крышку устройства и почистить иглу.
2. Также в процессе эксплуатации системы может происходить подтекание теплоносителя в месте, где крышка соединяется с корпусом устройства. Причина проблемы достаточно проста – появление дефектов на резиновой прокладке. Для устранения протечек достаточно поменять ее на новую.

Рассмотрев способы устранения завоздушивания можно легко подобрать подходящее устройство.

Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

А про самостоятельное изготовление дренажного колодца можно прочитать тут.

Устройство шарового крана и их виды

Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:

• затвор;
• шток с уплотнителем;
• уплотнительная шайба;
• уплотнительные седла;
• корпусная и регулировочная гайки;
• ручка управления;
• корпус.

Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.

Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.

На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции

В зависимости от пропускной способности различают:

• полнопроходные;
• стандартные;
• неполнопроходные шаровые краны.

Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.

В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:

Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.

Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм

При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.

Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

• Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

• При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
• После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

• обе резьбы внутренние;
• обе резьбы внешние;
• сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.
