Регулировочные вентили для радиаторов отопления

Советы специалистов

  1. Если конструкция системы предполагает рядом размещение крана и уголка, то их лучше заменить на такой вид арматуры. Такое решение позволит сэкономить и упростит монтажный процесс.
  2. Модель следует подбирать в зависимости от расположения трубопровода. Есть изделия предназначенные для установки только на вертикальные стояки и на горизонтальные участки.
  3. Концевой кран на шланг для полива желательно добавить приспособлением, предназначенный для концентрации или рассеивания потока жидкости. Изделие будет более эффективно в работе.
  4. Устройства с термоголовкой нельзя закрывать мебелью или отделочными материалами и допускать воздействия прямых солнечных лучей.

Вентиль регулировочный

Арматура АIII 6мм А500с в бухтах

Всего: 194

Наименование
1Клапан запорный 15б1п 15
2Клапан запорный 15б1п 20
3Клапан запорный 15б1п 25
4Клапан запорный 15б1п 32
5Клапан запорный 15б1п 40
6Клапан запорный 15б1п 50
7Клапан запорный 15б3р 15
8Клапан запорный 15б3р 20
9Клапан запорный 15б3р 25
10Клапан запорный 15б3р 32
11Клапан запорный 15б3р 40
12Клапан запорный 15б3р 50
13Клапан запорный 15кч16п 32
14Клапан запорный 15кч16п 40
15Клапан запорный 15кч16п 50
16Клапан запорный 15кч16п 65
17Клапан запорный 15кч16п 80
18Клапан запорный 15кч16п1 32
19Клапан запорный 15кч16п1 40
20Клапан запорный 15кч16п1 50
21Клапан запорный 15кч16п1 65
22Клапан запорный 15кч16п1 80
23Клапан запорный 15кч18п 15
24Клапан запорный 15кч18п 20
25Клапан запорный 15кч18п 25
26Клапан запорный 15кч18п 32
27Клапан запорный 15кч18п 50
28Клапан запорный 15кч18п 65
29Клапан запорный 15кч18п 80
30Клапан запорный 15кч19п 25

Страницы 1 — 30 из 194 Начало | Пред. | 1 | След. | Конец | Все По своей сутивентиль регулировочный представляет собой запорное устройство, которое обычно насаживается на шпиндель. Широкое распространение вентилей нашлось в использовании их в качестве перекрывания промышленных жидкостей и газообразных веществ (холодная и горячая вода, пар и другие химически нейтральные жидкости). Чаще всего они устанавливаются в трубах, в которых диаметр условных проходов приблизительно равен 250-350 мм, с обычным рабочим давлением не превышающим 2500кГ/см2. Вентиль регулировочный перекрывает сечение прохода только в горизонтальной плоскости. Конструкцию дроссельных механизмов, используемых при изготовлении таких вентилей, можно разделить на две части: с профилированными золотниками и игольчатый. Конструкции корпуса подразделяются на следующие виды: проходные, прямоточные, смесительные и угловые.

В прямолинейных трубопроводах применяются проходные типы корпусов вентилей. Они имеют высокое сопротивление гидравлики, у них присутствует зона застоя, они обладают немаленькими строительными размерами и большим весом, плюс ко всему, конструкция корпуса очень сложная.

Вентиль регулировочный имеет также прямоточный тип корпуса, который в отличие от прямолинейного, обладает маленьким сопротивлением гидравлики, компактной конструкцией и устраненной зоной застоя. Однако такой тип тоже имеет недостатки, которые выражаются в большой длине и сравнительно тяжелым весом.

В местах соединения двух отдельных частей трубопровода, которые располагаются относительно друг друга, а также на повороте при монтаже, используют угловые вентили.

И последний, смесительный тип, используют при необходимости смешивания нескольких потоков жидкостей или газообразных сред для стабилизации таких показателей, как концентрация реагентов, температура, качество, степень разжижения основной рабочей среды и многих других. Лучшее смешивание происходит по той схеме, когда сам процесс протекает прямо внутри корпуса, а не за его пределами. Это также приносит хорошую экономию, которая проявляется в отсутствии нужды применять два вентиля и специальный смеситель, а достаточно для работы всего одного.

Вентиль регулировочный по сравнению с другими его типами обладает следующими способностями и ключевыми характеристиками:

  • имеет высокую степень прилегания;
  • его внутренняя конструкция не требует особого ухода;
  • имеет компактные размерные габариты;
  • имеет в наличии указатель открытия.

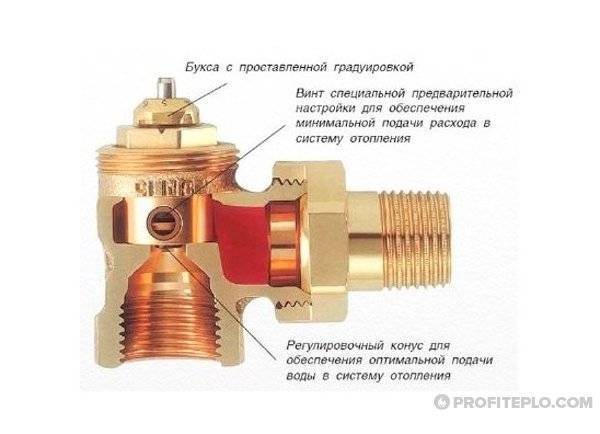

Профиль клапана и седла отличает вентиль регулировочный от других видов вентилей. В нем могут применяться как односедельные клапаны, так и двух седельные. В результате это помогает конструкции избежать особых усилий на оси, которые могут появиться из-за различия давления на выходе по сравнению с давлением на входе. Одна из особенностей такого вида клапанов состоит в превышающей норму неплотности, которая возникает по причине сложности осуществления полного прилегания одновременно двух разных площадей поверхности. По этой причине регуляция потока рабочей среды при маленьком уровне штока будет слабой.

Также широкое распространение получили игольчатые вентили, которые по своей сути являются универсальными, похожими по свойствам как на запорный вентиль, так и на вентиль регулировочный. Основной сферой их применения можно назвать регулирование небольших потоков газа, и их дросселирование даже при интенсивных скачках давления на дроссельном механизме.

Замена и ремонт шаровых кранов

Несмотря на своеобразную конструкцию стандартного шарового крана, заменить его можно без каких-либо усилий. Весь процесс сводится к откручиванию гайки, замене самого крана и, возможно, сальника, и установке устройства на свое место. Все очень просто и понятно, с такой работой справится даже самый неопытный мастер.

Ремонт же имеет ряд нюансов, которые нужно учесть и применять при работе:

В центральной части устройства находится пустотелый шар, внутри которого происходит смешивание горячей и холодной воды

Для снижения давления на шар используются резиновые седельные кольца. Регуляторная рукоятка, обеспечивающая переключение крана, зафиксирована в корпусе при помощи гайки и болта

Выполняя ремонт шарового крана, нужно действовать максимально аккуратно и осторожно. Перед работой нужно подготовить необходимые инструменты – плоскогубцы, набор отверток и шестигранный ключ

Кроме того, стоит взять защитные перчатки и запасные части.

Сама технология разборки шарового крана выглядит следующим образом:

Первым делом необходимо закрыть все запорные элементы конструкции. При помощи ключа выкручивается винт крана. Далее нужно вытащить рукоять, медленно раскачивая ее в разные стороны

В процессе извлечения рычага нужно соблюдать осторожность и делать все очень аккуратно, чтобы не сломать деталь. Внутренние поверхности крана, расположенные под уплотнителем, очищаются от грязи при помощи любых подходящих средств

Устанавливать старый уплотнитель нельзя, поэтому перед началом работы нужно позаботиться о приобретении нового. В очищенном кране все элементы закрываются новым уплотнителем. Резьбовая часть конструкции, расположенная ниже рычага, выкручивается при помощи отвертки

Работа должна выполняться аккуратно, что обусловлено необходимостью сведения возможных повреждений к минимуму. Остатки жидкости из крана выливаются.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Способы увеличения теплоотдачи батарей

Наличие/отсутствие возможности повысить теплоотдачу зависит от расчета запаса мощности радиатора. Если прибор не в состоянии выдавать больше тепловой энергии, то тут никакая арматура не поможет.

Попытаться изменить ситуацию можно одним из нижеперечисленных способов:

  1. Прежде всего, следует проверить, не произошло ли засорение фильтров и труб. Засоры образуются как в старых зданиях, так и в новых постройках, поскольку в систему попадает разный строительный мусор. Когда чистка не дает результатов, нужно предпринимать кардинальные меры.
  2. Повышение температуры теплоносителя. Это можно сделать при наличии автономного теплоснабжения, но при централизованном отоплении вряд ли.
  3. Замена типа подключения. Не все способы подсоединения батарей имеют одинаковую эффективность. К примеру, обратное боковое подключение приводит к понижению мощности примерно на четверть. Также на теплоотдачу влияет место монтажа прибора.
  4. Наращивание количества секций. Если место расположения и способ подсоединения радиаторов выбраны правильно, а в комнате также холодно, это означает, что тепловой мощности приборов не хватает. Тогда необходимо увеличить количество секций.

Если отопительная система укомплектована батареями с регулировкой температуры, то им требуется определенный запас мощности и в этом заключается их основной недостаток. В результате возрастают расходы на обустройство обогрева, поскольку каждая секция стоит денег.

Комфорта нельзя достичь, если в помещении холодно или слишком жарко, поэтому регулировка тепла в батареях отопления является универсальным решением данной проблемы.

Краны, регулирующие температуру батарей

Регулировочные краны для радиаторов отопления бывают следующих видов:

  • стандартными;
  • с термической головкой.

Самый удачный способ решения проблемы с температурой теплоносителя – это монтаж термостатической головки. После того, как ее отрегулировать подстроечным дросселем, она прослужит на протяжении отопительного сезона.

Более дешевым вариантом считается дроссель, но его нужно подстраивать вручную в зависимости от необходимой степени обогрева помещений в доме, что конечно не очень удобно. Ведь и радиатор, и комнаты имеют большую инертность: температура воздуха может стабилизироваться только по истечению нескольких часов после того, как изменена проходимость дросселя. Также для регулировки передвижения теплоносителя по трубе подводки пользуются обычным пробковым вентилем. В принципе для этого он не предназначается, но с его помощью настройка возможна.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

  • механические, с возможностью настройки подачи теплоносителя вручную;
  • электронные, которые управляются при помощи выносного датчика температуры;
  • полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

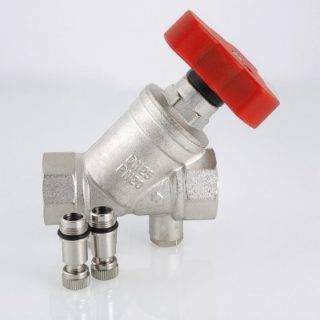

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Виды кранов для батарей

Для установки на батарее предназначаются:

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Популярные модели регулировочных кранов

Запорная арматура фирмы Валтек итальянского производителя считается лучшей

Среди известных моделей регулируемых вентилей выделяются изделия от следующих фирм: Honeywell (США), Valtec и Itar (обе из Италии).

Первое место в неофициальных рейтингах уверенно занимает итальянский производитель Valtec, что объясняется высоким качеством предлагаемых изделий. Последние изготавливаются не из привычного силумина, а на основе сантехнической латуни марки CW617N. Шаровые краны от этой фирмы хорошо работают в диапазоне температур от -30 до +150 градусов. При поломке конструкция легко восстанавливается, для чего достаточно заменить шток и его уплотнитель. Срок службы этих изделий составляет не менее 25-ти лет. К плюсам кранов от Valtec относят:

  • наличие в комплектации моделей с полусгонами;
  • возможность выбора угловых образцов;
  • большой ассортимент цветовых расцветок;
  • износостойкие полимерные уплотнители.

Их недостаток – высокая стоимость и невозможность замены шара и уплотнителей.

Далее следуют изделия от итальянского производителя Itar, к достоинствам которых относят использование при производстве стандарта качества ISO 9001. Благодаря ему компанией налажен выпуск шаровых кранов почти в 100 странах мира. Плюсы проявляются в использовании при производстве современных технологий, полностью исключающих брак по вине человека. К минусам этих изделий относят небольшой выбор диаметров подключения и наличие в ассортименте только рычагов красного цвета.

Балансировочный клапан фирмы Хоневел со сверхпрочным корпусом

Вентили от компании Honeywell отличаются упрочненным корпусом, изготавливаемым на основе латуни. Для подсоединения к трубам и батареям в них предусмотрена внутренняя резьба. Все товары после сборки подвергаются тщательному контролю и рассчитаны на рабочее давление 16 бар. Шаровой механизм изделия запускается не за счет поворота рычага, а под действием специального электрического клапана. Такое устройство позволяет управлять задвижкой дистанционно (с пульта) и одновременно контролировать несколько каналов подачи воды в систему.

К достоинствам этих моделей относят:

  • сравнительно низкую стоимость;
  • уплотнители высокого качества;
  • способность работать при температурах теплоносителя от 2 до 130 градусов.

У этих изделий имеется один недостаток – они могут монтироваться только на обвязочное оборудование, имеющее наружную резьбу.

Критерии выбора арматуры

Запорная регулирующая и предохранительная арматура подбирается по следующим параметрам:

  • вид устройства;
  • размеры арматуры;
  • дополнительные критерии.

Виды устройств

Запорная арматура для отопления – это устройства, позволяющие перекрывать подачу теплоносителя системы. Самыми популярными видами являются:

шаровые краны. Внутри корпуса устройства располагается металлический шар со сквозным отверстием, который вращается при повороте ручки. Шаровые краны отличаются невысокой стоимостью, но при поломке устройства невозможно произвести его ремонт;

Запорный шаровой вентиль в разрезе

клапанные (штоковые) краны. Перекрытие потока происходит путем вращения управляющей ручки, которая опускает клапан в специальное седло. Стоимость устройств несколько выше, однако клапанный вентиль в случае поломки можно отремонтировать.

Кран с конусной системой перекрытия

Клапанный кран в отличие от шарового вентиля позволяет не только полностью перекрывать поток теплоносителя в системе, но и регулировать его количество.

Регулировочная арматура для отопительной системы включает в себя изделия следующих видов:

кран Маевского. Устройство предназначено для удаления воздуха из системы. Кран игольчатого типа предназначен для радиаторов отопления и устанавливается в боковой части устройства;

Устройство для удаления воздуха из системы отопления

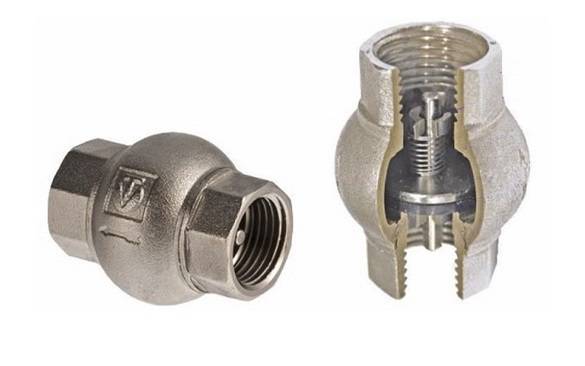

обратный клапан. Устройство предназначено для предотвращения движения воды в системе в обратном направлении. Обратный клапан преимущественно устанавливается в частных домах, оборудованных отопительным котлом или в системах со сложной разводкой;

Устройство, предотвращающее обратный поток жидкости в системе

предохранительный клапан для трубопроводов – это специальная арматура, которая защищает систему от деформации в результате образования избыточного давления. Предохранительный клапан дополнительно оснащается манометром.

Устройство, защищающее систему от излишнего давления

Все виды регулировочной арматуры могут быть оснащены ручными или автоматическими системами управления.

Подбор арматуры по размерам

После того, как разобраны основные виды запорно-регулирующей арматуры и выбран наиболее подходящей для системы вариант, необходимо определиться с размерами устройства.

Основным размером, на который необходимо обращать особое внимание, является диаметр арматуры, который должен полностью соответствовать диаметру труб отопительной системы

Определение дополнительных параметров

Среди дополнительных критериев при подборе устройства можно выделить:

  • материал изготовления крана;
  • фирму-производителя.

Арматура для системы отопления может изготавливаться:

  • из латуни;
  • из бронзы;
  • из нержавеющей стали;
  • из силумина;
  • из пластика.

Наиболее прочными считаются устройства, произведенные из латуни или бронзы. Эти материалы практически не подвержены коррозии и механическим повреждениям.

Стальные устройства и арматура из силумина отличаются невысокой стоимостью, но и небольшим сроком эксплуатации, так как материал изготовления является более мягким.

Пластиковые краны могут быть установлены только на аналогичные трубопроводы.

Среди наиболее популярных производителей арматуры, гарантирующих качество своей продукции, можно выделить:

  • Valtec;
  • Becool;
  • Danfoss.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
