Терморегулятор для радиатора отопления: виды, установка

Изменение настроек терморегулятора

Режимы терморегулятора ( цифры на термоголовке):

Снежинка — режим антизамерзания ( 6,5 ˚C);
1 — лестницы, вестибюли (12 ˚C);
2 — спальни (16 ˚C) , ночной режим (14 ˚C);
3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
5 — помещения бассейнов (28 ˚C).

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

Система отопления должна работать.
Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.

Критерии выбора прибора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им.

Способ исполнения

Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях.

Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двухтрубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.
Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально.

Отличие газовых и жидкостных приборов

Важный критерий выбора устройства – тип внутреннего наполнителя.

При покупке стоит обратить внимание на следующие моменты:

Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование.
Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры.
В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Виды регуляторов отопления

Жидкостные.
Газонаполненные.

Чаще всего в продаже встречаются первые терморегуляторы. У каждого из них есть плюсы и минусы. Жидкостные точнее, а газовые надёжнее и быстрее.

По тому, как происходит регулировка температуры:

Механические.
Электронные.

Механический

Механический терморегулятор не нуждается в энергии извне. В основе его работы – физические способности веществ расширяться при нагревании (принцип его работы будет описан ниже).

Вам подходит механический терморегулятор, если для Вас важно:

сэкономить на стоимости прибора;
простота использования;
независимость от внешней энергии;
и, если Вас устраивает ручная подстройка температуры, и нет необходимости менять t, пока никого нет дома.

Механический терморегулятор

Электронный

Электронный терморегулятор (или автоматический) для радиатора отопления управляет подачей тепла без вмешательства человека. Вместо ручки регулятора, у таких устройств есть ЖК дисплей или кнопочная панель.

ЭТ оснащён дистанционным или встроенным датчиком, который снимает и посылает на терморегулятор данные о температуре. В ЭТ есть возможность программировать температуру в помещении на определённые промежутки времени (часы, дни).

Можно:

Понижать t в доме, когда хозяев нет и прогревать помещение к их возвращению.
Удерживать в нежилом помещении минимальные показатели, чтобы не размёрзлось отопление, или не погибли цветы.
Устанавливать комфортные температуры для дня и ночи и т. д.

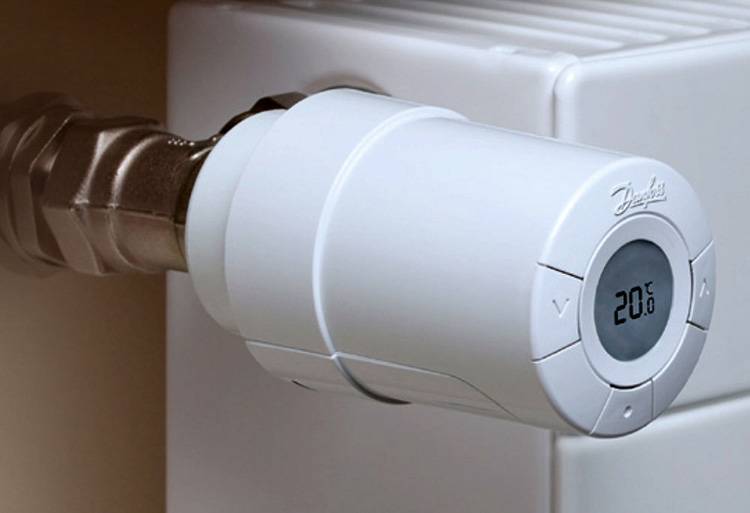

Электронная программируемая термоголовка на радиаторе

Различают регуляторы:

С закрытой логикой.
С открытой логикой.

Первый вариант имеет конкретные заданные показания, а управляет человек только основными параметрами. Подходит для использования дома.

Во втором случае, прибор подстраивается под любую систему сам. Чаще устанавливают на промышленных предприятиях – настройки такого мини-компьютера требуют особых навыков и занимают довольно много времени.

Электронные устройства нуждаются в батарейках. Зарядное устройство для них, как правило, входит в комплект.

Настройка терморегулятора

Важно знать не только, как установить термоголовку на радиатор, но и как ее настроить, ведь любой регулирующий элемент перед вводом в эксплуатацию должен быть настроен. Настройка терморегулятора осуществляется по следующей схеме:

Настройка терморегулятора осуществляется по следующей схеме:

Для обеспечения в помещении стабильного микроклимата необходимо закрыть все окна и двери. Сквозняки или потоки тепла из соседних комнат могут негативно сказаться на настройке терморегулятора;
В центре помещения размещается подставка, высота которой равна половине высоты комнаты и на нее устанавливается градусник;
Осуществляется полное открытие вентиля терморегулятора, которое обеспечивает обогрев помещения до максимальной температуры;
После того как температура в комнате повысится на 5–7 градусов, вентиль поворачивают до упора в противоположную сторону;
Далее необходимо проследить за спадом температуры на градуснике, в тот момент, когда ее значение достигнет желаемой вами температуры, необходимо плавно поворачивать вентиль влево пока не появится шум воды в регуляторе. Данный этап заключительный.

После настройки можно начертить по положению вентиля вертикальную полосу или сделать небольшую засечку, это в будущем поможет вам калибровать другие желаемые температурные режимы.

Стоит отметить, что на некоторых моделях терморегуляторов имеется своя шкала и для настройки режимов необходимо лишь сравнить показатель, указанный на ней, с температурой в помещении.

Термоголовка для радиаторов

Термоголовка – это верхний элемент устройства, она бывает разных конфигураций. Наиболее приемлемые термоголовки подходят со всеми термическими блоками. Если в радиаторе присутствует встроенный термостатический вентиль, то на него можно поставить головку практически любую. Механические элементы по надежности и коэффициенту прочности занимают передовые позиции, дополнительно они оснащаются термостатом. Преимущества:

Эти блоки просты.
Стоят недорого.
Устанавливать их несложно.
Имеют длительный гарантированный срок службы.

Есть также модели повышенной протекции, их еще называют: антивандальные. Продаются также системы с выносными датчиками. Работают они по сходным принципам, но имеют различные показатели. Ручные головки похожи на кран и функционируют по сходному принципу. При повороте крана в ту или другую сторону проходит через блок больше или меньше теплоносителя. Механические элементы надежны, но они работают не совсем точно (в отличие от электронных). Ставятся такие блоки на входе и выходе, регулировать можно два – одновременно.

Более комплексный прибор, поддерживающий точно температуру в режиме «автомат» — это сильфон. Имеет конфигурацию в виде эластичного цилиндра, который заполнен субстанцией (газ или жидкость). Отличительные признаки вещества – повышенный показатель расширения. То ест незначительного увеличения температуры вполне достаточно, чтобы объём резко вырос.

Сильфон опирается на «пробку», она расположен в верхнем положении, пока субстанция в сильфоне не нагревается. С ростом температуры цилиндр растет в объёме, воздействует на «пробку», который начинает закупоривать входное сечение.

Радиатор все меньше пропускает теплоносителя и охлаждается. Субстанция в сильфоне сжимается, цилиндр также уменьшается в размерах, шток поднимается, после этого увеличивается поток, проходящий через радиатор. Все это провоцирует дополнительное нагревание. Благодаря такой работе, температура в комнате остается константной, при этом каким является сильфон может быть любым (жидкостной или газовой версии). Чаще всего термоголовки снабжаются жидкостными сильфонами, они проще в плане конструкции и более функциональны.

Механическая термостатическая головка монтируется так, чтобы она была направлена в комнаты. В подобной ситуации температура измеряется с меньшей погрешность. Внешние датчики соединяются с термоголовкой с помощью специальной трубки, расположить ее можно в любой точке помещения.

Электронные головки показывают точные показатели, они снабжаются дополнительно двумя батарейками. Подобные приборы несколько громоздки и не всегда удобны для монтажа. В подобных ситуациях шток перемещается благодаря цифровому процессору, преимущества подобных головок в наличии дополнительного функционала. Например, можно программировать температуру в течение суток. Механические головки более просты и надежны, стоят они недорого, поэтому большинство пользователей предпочитает приобретать именно такие приборы.

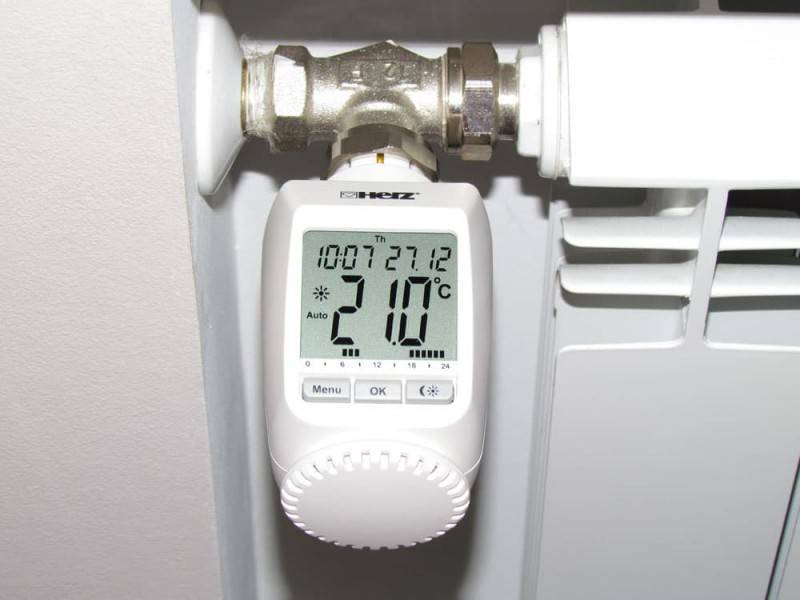

Термоголовка с электронным датчиком

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

Закрыть в комнате двери и окна, установить термометр на нужной отметке.
Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

ручной;
механической;
электронной.

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

жидкостные;
газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до +26-28 oC

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

механический или электрический терморегулятор;
запорные краны;
отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

Эту работу лучше выполнять в период, когда отопительный сезон ещё не начался.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
Подключают запорное и термостатическое устройства.
Собирают трубную обвязку батареи.
Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Выполняя монтаж терморегулятора, обязательно подумайте о возможности удобной настройки прибора. Для этого обеспечьте достаточно свободного места и правильно ориентируйте регулировочную головку.

Конструкция регуляторов температуры на радиаторах отопления

Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.

При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

Конструкция механического прибора

В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.

Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.

Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.

Виды

Представленные на рынке терморегуляторы различаются способом управления.

Механические

Предусматривают ручную регулировку потока теплоносителя. Это недорогие модели, простые в настройке и не дающие сбоев в работе. Механические терморегуляторы состоят из газового или жидкостного сильфона, привода и регулятора. На вентилях таких механизмов нанесена шкала, отражающая степень нагрева радиатора.

Установку проводят опытным путем, постепенным поворотом вентиля. При повороте вентиля теплоноситель поступает в золотник и влияет на положение штока, который под воздействием давления перекрывает поток теплоносителя.

Недостаток таких приборов – необходимость регулярной корректировки, в зависимости от температуры окружающего воздуха.

Электронные (автоматические)

Внутри таких терморегуляторов установлены микропроцессоры, отвечающие за регулировку нагрева радиатора. Механизмы оснащены датчиками, позволяющими замерять окружающую температуру и в соответствии с ней регулировать подачу теплоносителя в радиаторы без участия человека. Настройку автоматических моделей производят при помощи кнопочной панели.

Механическая часть такого терморегулятора не отличается от ручных моделей. Сильфон в них цилиндрический, а стенки сделаны в виде гофры. Внутри сильфона находится вещество, реагирующее на окружающую температуру. При нагревании оно расширяется, внутри прибора растет давление, оказывающее влияние на положение штока. Он регулирует объем поступающего в радиатор теплоносителя. При понижении температуры происходит обратный процесс.

Мнение эксперта
Торсунов Павел Максимович

Такой терморегулятор очень надежный, сильфон способен выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет.

Среди электронных термостатов можно выделить два вида приборов:

Работают электронные термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется: за весь отопительный сезон не более 2 раз. Есть модели, в которых установлен аккумулятор с зарядным устройством.

Терморегулятор на батареи отопления

Изменение настроек терморегулятора
