Монтаж и установка трубы дымохода своими руками

Установка дымохода

Монтаж дымохода своими руками происходит в строгой последовательности проведения операций. Он включает в себя:

установку отопительного прибора, важно знать диаметр его выпускного коллектора и место его расположения;
подбирается труба из металла или керамики соответствующего диаметра или превышающего его;
устанавливается вертикальная труба с нужными техническими характеристиками;
в ее нижней части делается ниша для выбора сажи;

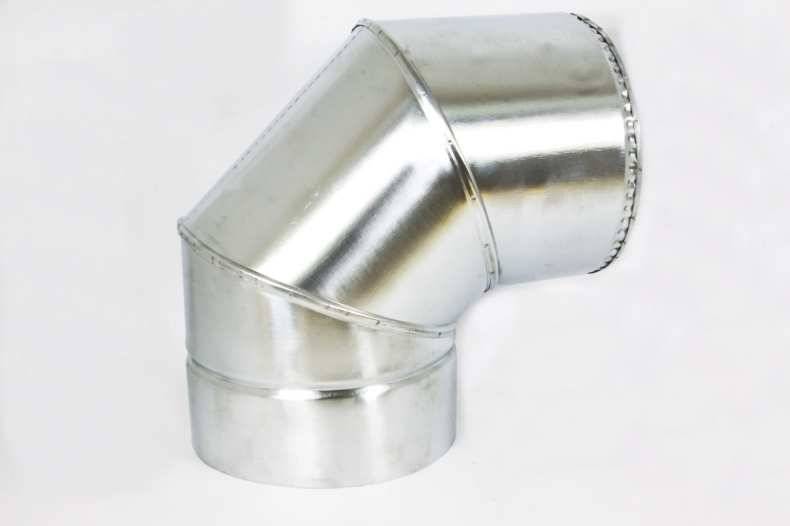

при помощи углового соединения, диаметр которого должен превышать диаметр трубы происходит ее крепление к выпускному коллектору;
на верхнюю часть трубы устанавливается специальный козырек, предотвращающий попадание внутрь конструкции дождя, снега и так далее.

Материал внутренней трубы

На внутреннюю трубу приходятся самые большие нагрузки – высокая температура, конденсат, вес теплоизолятора.

Поэтому «рабочая часть» изготавливается из легированной стали следующих марок:

• AISI 304 – бюджетный вариант для 0,5-миллиметровых каналов, используемых в газовых системах;
• AISI 309 (содержит хром и никель) – подходит для 1,0-миллиметровых дымоходов под твердотопливные котлы;
• AISI 316 (содержит молибден, никель, титан) – актуальна в дымоходе под газовые и дизельные котлы разной мощности;
• AISI 321 – выдерживает температуру до 800 °C, устойчива к кислотам, эксплуатируется в 0,8-1,0-миллиметровых дымоходах под твердотопливные котлы (возможен монтаж в 1,0-1,5-миллиметровые дымоходы поз газотурбинные установки);
• AISI 439 (содержит титан) – несмотря на хорошую прочность и устойчивость к коррозии, подходит дымоходу для маломощной газовой колонки.

Иногда AISI 430 встречается в дымоходах для газовых и дизельных котлов, которые принято называть «холодными». Соответственно, «горячие» твердотопливные модели приветствуют дымоход с внутренней трубой из AISI 309 и AISI 321.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

1. Оптимальная длина трубы для вытяжки на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – круглые пластиковые трубы. Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

Процесс установки вытяжной трубы — внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м2. Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

https://youtube.com/watch?v=Lcr1lSIzEJY

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

• Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
• Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

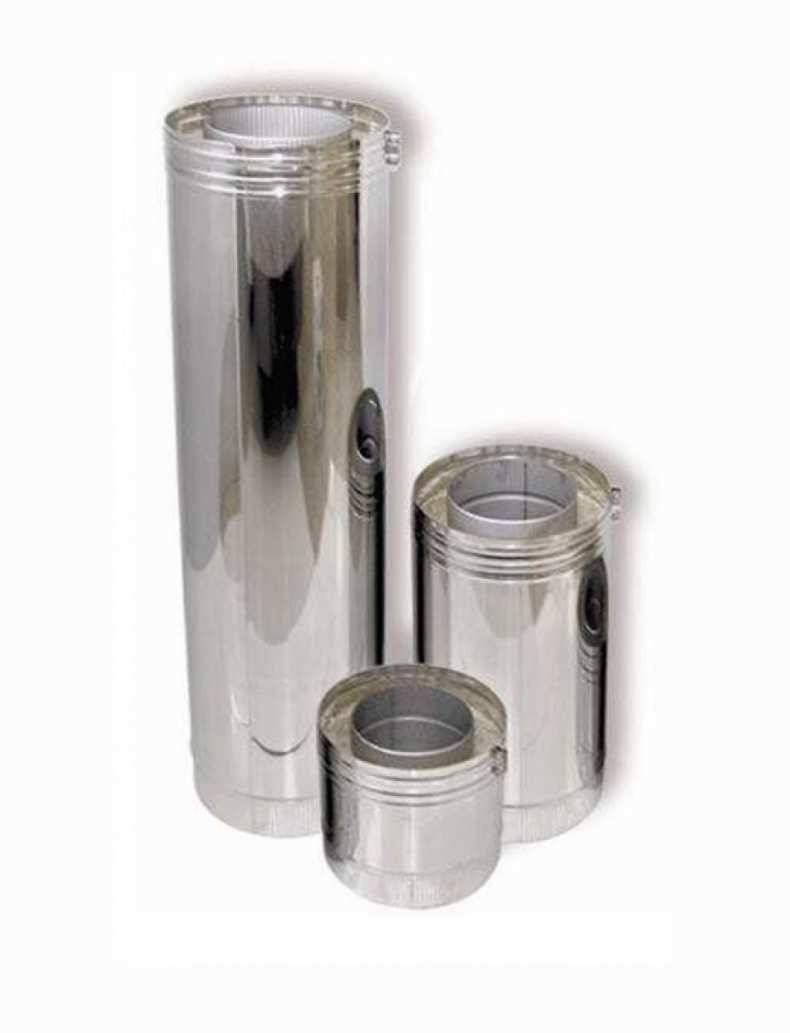

Особенности конструкции сэндвич-дымоходов

Своим названием сендвич-дымоходы обязаны достаточно новой технологии, по которой слои различных материалов собираются в конструкцию, напоминающую обычный сэндвич. Тело дымохода состоит из двух труб, которые имеют разный диаметр и вкладываются одна в другую. Теплоизолирующую прокладку размещают между ними, часто применяют минеральную вату или базальтовое волокно. Их используют, поскольку высокая устойчивость к высоким температурам, открытому пламени и невосприимчивость к активным хим-веществам у этих материалов на высоте. Еще они способны гасить звуковые волны и отлично удерживать тепло.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше  конька
3.	более 300 см	вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Требования к устройству дымохода

Для выполнения монтажа безопасного и долговечного дымохода схема изделия должна включать в себя материалы деталей, их соединения, размеры элементов конструкции, требования к расположению дымохода в частном доме.

Необходимо соблюдать следующие правила, относящиеся к устройству:

• дымоход должен располагаться вертикально;
• для устройства дымовой трубы следует использовать герметики, способные выдержать температуру более 1000°C;
• соединения отопительных элементов должны быть выполнены из кровельной стали;
• длина соединительных труб не может превышать 3 м;
• число дымоотводов должно соответствовать количеству приборов обогрева;
• дымоотвод должен быть больше 5 м в высоту, а толщина его стенок — 0,5 мм и более;
• дымоход прикрепляется к стене при помощи кронштейна;
• участок трубы, который располагается вне дома, необходимо утеплить во избежание образования конденсата;
• чтобы продукты сгорания беспрепятственно выходили из дома, нужно определить высоту и сечение трубы в соответствии с инструкцией.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

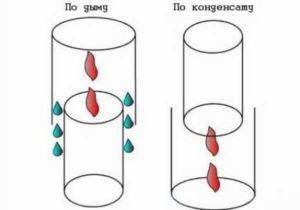

«По конденсату» или «по дыму»

Как известно, у сэндвич-трубы одна сторона шире, вторая – чуть уже. Соединение модулей осуществляется за счет разницы в их диаметрах. Поворот широкого конца вверх (см. рисунок) означает сборку «по конденсату», которая предполагает стекание капель жидкости вниз.

Недостаточно плотная герметизация стыков способна привести к просачиванию дыма через микротрещины, что является минусом такого способа. Подобный вид монтажа сэндвич-дымохода через стену используется довольно часто, поскольку здесь необходимо стекание конденсата вниз. Утечка же дыма на улицу в этой ситуации вовсе не критична.

При повороте более узкого края кверху другой элемент надевается на него широкой частью. Подобную сборку называют «по дыму» (см. рисунок). При таком способе монтажа конденсат способен просочиться через плохо обработанный стык. В этом случае дым проходит беспрепятственно. Подобный тип сборки используется, когда труба располагается внутри помещения и выводится через крышу.

Непрезентабельный вид стекающего по цилиндрическому изделию конденсата компенсирует безопасность, которая обеспечивается за счет полного вывода дымовых газов в окружающее пространство. К тому же качественная герметизация всех стыков не позволяет конденсату просочиться.

Для более надежного соединения модулей в сэндвич-системе применяется термостойкий герметик, затем все стягивается хомутом.

Правила установки

Следует помнить о нескольких основных моментах, которые нужно соблюдать при монтаже дымохода:

1. В месте, которое предполагается использовать как канал, не должно быть коммуникаций.
2. Проемы, выполненные в стене для прохода вертикального трубного устройства, необходимо закрыть защитным кожухом. Оптимальным вариантом является заполнение пространства теплоизоляционным материалом с последующим заштукатуриванием участка.
3. Элементы крепления для дымохода должны устанавливаться на расстоянии 60 мм друг от друга.
4. Данная конструкция предполагает применение двухконтурных систем, поскольку они лучше защищены от механических воздействий. В обязательном порядке устанавливается задвижка, с помощью которой регулируется тяга.

Ознакомившись с вышеперечисленными правилами, можно произвести монтаж сэндвич-дымоходов через стену согласно всем установленным нормативам. Выполняющая свои функции конструкция способна обеспечить эффективную и безопасную работу.
