Модульные распределительные блоки (кросс-модули) — особенности и конструкция

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

Существуют еще небольшие различия в способе изготовления, планки могут быть:

  • С отверстиями.
  • Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

Виды изделий

В основу разделения кросс-модульных устройств положены различные принципы. В соответствии с ними изделия бывают:

Нулевыми. Эта разновидность – самый простой вариант подобных конструкций. РБ заключен в пластмассовый корпус, где располагается медная шина. Разделение осуществляется с помощью перегородок. Крепление проводов производится винтами, которые приспособлены под отвертку либо гаечный ключ.

Нулевой кросс-модуль с прозрачной защитной крышкой из высококачественного затухающего ПВХ-материала

  • Фазными. Конструкция является копией предыдущего варианта. Отличие состоит в материале корпуса. Его изготавливают из более прочного пластика. Это обусловлено тем, что нагрузка на такие устройства гораздо выше, чем на нулевое.
  • Комбинированными. Единый корпус состоит из двух одинаковых частей. В таком устройстве одновременно проводится фаза и ноль.

Кросс-модульное устройство состоит из двух частей, размещенных в одном корпусеОтличие нулевого распределительного блока от фазного варианта состоит в том, что на фазное устройство подается значительная нагрузка.

Кроме того, модели бывают:

  • однополюсные (с одной фазой);
  • многополюсные (2-4 фазы). Если используются варианты с несколькими полюсами, то с помощью них можно собрать трехфазный щит.

Одно- и двухполюсные кросс-модульные устройства обозначены литерами соответственно А и В Совет №1: Каждая из моделей рассчитана на определенную нагрузку. Она находится в диапазоне от 80 до 500 А.

Различаются кросс-модульные приборы также в зависимости от сечения расположенных в них проводов. По сечению провода на вводе могут быть от 16 до 185 кв. мм. Выход содержит две и более клеммы, к которым присоединяются провода с меньшим сечением. В связи с этим требуется подбор наиболее подходящего варианта, в соответствии со сборочной схемой распределительного щитка. Это обеспечит правильную коммутацию проводов.

В цифровых сетях используют устройства, где коммутируется витая пара или оптоволокно. Они носят название оптических кросс-модулей.

Правила выбора

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:. Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин

Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства. Хорошим моментом будет существование защиты в отношении линейной стороны кросса. Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции. Наличие сертификата на изделие. При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации. Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться. Естественно, что изделие не должно иметь внешних дефектов. Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями

Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства. Хорошим моментом будет существование защиты в отношении линейной стороны кросса. Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции. Наличие сертификата на изделие. При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации

Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться. Естественно, что изделие не должно иметь внешних дефектов

Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями.

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Преимущества кросс-модулей

  • Применение кросс-модулей при сборке щита позволяет избавится от нагромождения проводов.
  • Отсутствие неопрятных пучков кабеля – это не только красота. Практическая польза модульных распредблоков заключается в облегчении обслуживания. Для изменения схемы или отключения участка цепи не нужно долго искать определенный провод и расцеплять прикипевшую скрутку. Достаточно ослабить винт крепления и отсоединить нужный проводник.
  • Устройство создает прочное соединение с надежным контактом. При этом к минимуму сводится вероятность пожара или КЗ, вызванных хлипким креплением.
  • Дополнительная безопасность при монтаже, благодаря наличию контактной шины, препятствующей замыканию фазы на ноль.

Защита для плинтов

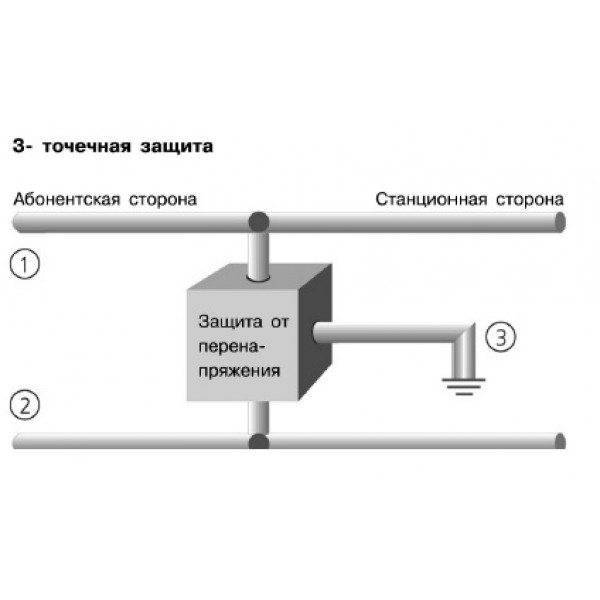

Рассмотрим подробно технологию защиты плинтов от перенапряжений, которую внедрила компания Krone.

Основной принцип такой защиты состоит в том, что все токи отводятся в землю. Существуют различия в принципах организации данной защиты, в зависимости от типов применяемых плинтов. Если используются плинты с неразмыкаемыми контактами, то можно подсоединить устройства защиты лишь параллельно. Включение типа «последовательно» в линию защитных устройств доступно для плинтов с контактами, которые нормально разомкнуты.

В случае использования плинтов с неразмыкаемыми контактами обязательны к применению только устройства 3-х точечной защиты. Здесь бывают такие варианты реализации – использование первичной или грубой защиты от перенапряжений, возможно также применение тонкой (вторичной защиты)

Важно знать, что такие устройства подойдут только для плинтов с неразмыкаемыми контактами

Устройства 5-ти точечной защиты предполагают такой механизм работы:

  • осуществление защиты от перенапряжений вместе с токовой защитой,
  • защита ступенчатого типа, в которой реализован вариант первичной и вторичной защиты в комплексе с токовой защитой.

В плинтах, в которых контакты нормально разомкнуты разрешается устанавливать устройства 5-ти точечной защиты с типом включения в линию «последовательно». Иногда 5-ти точечная защита применяется в плинтах с контактами, которые нормально замкнуты.

Эта технология защиты, разработанная компанией Krone, получила наименование ComProtect. Для организации данной технологии на практике применяются штекеры комплексной защиты. Они обеспечивают защиту периферийного и коммутационного оборудования, как первичную, так и вторичную защиту от перенапряжения, причем совокупно с защитой по токам. Штекер, как правило, применяется для осуществления защиты плинтов.

Как подобрать штекеры для защиты? Надо смотреть по величине рабочего напряжения, как для защищаемой системы, так и для самого штекера. В принципе защита не обязана срабатывать в нормальных условиях функционирования, потому что может повредиться сама система защиты, да и не будет передаваться сигнал по кабельной системе

Также советуем обратить внимание на опцию «токовой защиты», а именно защиты от хвоста импульса. Если элементы защиты перегреваются или перегружены, то надо быть очень осторожным, так как они могут стать причиной возгорания или даже пожара

Инструменты для работы на кроссовом оборудовании

Как мы уже рассказывали в предыдущем разделе, чтобы подключить кабель в зажим без использования пайки, а также, чтобы исключить винтовое соединение, не снимать изоляцию, специалисты используют простой и недорогой инструмент для монтажа LSA-PLUS.

Еще для выполнения кроссировочных работ можно порекомендовать другие инструменты (см. подробнее инструмент для расшивки на кросс). Например, ударный инструмент, применяемый для расшивки кабеля на кросс. Инструмент оснащен прорезиненной ручкой и ударным механизмом с регулировкой, может быть использован вместо отвертки (оснащен специальным крючком для этих целей). В такой инструмент, как правило, встроен небольшой светодиодный фонарик.

Также не помешает приобрести монтажную помощь LSA-PLUS, которая применяется, как для хомутов монтажных, так и для системы каркасов LSA-PROFIL, и для плинтов.

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

  • Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
  • Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
  • Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
  • Сечения используемых проводов представлены в широком диапазоне.
  • Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
  • Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
  • Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
  • Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
  • Допускается возможность крепления непосредственно на монтажную плату.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Для чего необходим РБ

Основное назначение распределительного блока – это разводка электрического кабеля по участкам. То есть, получается так, что в прибор входит один вводной кабель, а из него выходит несколько проводов меньшего сечения. Кстати, сечением может быть одинаковым у каждого выводного щлейфа, а может быть, разным. Все будет зависеть от токовой нагрузки, действующей или спланированной на каждом участке. Короче, ввод один, выходов на потребителей несколько.

Производители сегодня предлагают несколько конструктивных моделей, которые устанавливаются на разные контуры сети.

  • На нулевую шину.
  • На фазную.
  • Комбинированный вариант.

Пример соединений с помощью кросс-модуля

Самая простая конструкция – нулевая. Это прибор в пластиковом корпусе, внутри установлена медная шина, разделенная пластмассовыми перегородками. Крепление проводов к шине производится винтами. Последние могут быть под отвертку или под гаечный ключ.

Фазная конструкция точь-в-точь повторяет нулевую. Но производители при изготовлении приборов этого типа учитывают, что они будут работать при напряжении 1000 вольт под токовой нагрузкой в 500 ампер. Необходимо отметить, что такой1 аппарат изготавливается из специального пластика. Он термостойкий и самозатухающий. Как говориться, безопасность прежде всего.

Комбинированный кросс модуль – это две одинаковые части в одном корпусе. То есть, через него можно проводить одновременно и фазу сети, и ноль. Для распределительных щитов, в которых устанавливается большое разветвление по участкам и присутствует большое количество электрических приборов – это оптимальное решение. Чуть ниже будет разобрана схема такого подключения.

Что интересно в плане конструкции модуля. Верхняя крышка у него прозрачная. Это, во-первых, красиво, во-вторых, можно визуально видеть всю, так сказать, подноготную прибора. Некоторые производители в крышках делают отверстия под зажимные винты. Это удобно, потому что при подтяжке контактов нет необходимости снимать саму крышку. Ограничений по проводам (медный или алюминиевый) здесь нет.

Конструкция

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая – ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Основные характеристики при выборе

Прежде чем покупать кросс-модуль, необходимо определиться с его назначением, нагрузкой, которая будет распределяться и типом сети. Выразим это списком:

  • вид кросс-модуля;
  • число шин;
  • максимальный пропускаемый ток;
  • число подключаемых проводников;
  • цена – качество.

Распределительные блоки выпускаются не только для электрических цепей, но и для цифровых тоже. Об этом делается соответствующая надпись. Далее определяют, в какой цепи будут работать эти модули?

Для однофазных удобнее пользоваться блоками, состоящими из двух шин. Для трехфазной сети лучше брать с четырьмя шинками. Почти все модули рассчитаны на напряжение до 1000 В, а вот ток меняется в зависимости от сечения шинки.

Примерный ток можно определить по отверстиям в шинах, расположенных в крайних положениях. Чем больше отверстие, тем больший ток способно пропускать это устройство. Для более точного определения значения на корпусе указываются сечения входящих проводов и максимальный ток. Причем там же указывается сечение для провода с наконечником и без него.

Число подключаемых проводников имеет большое значение, чем больше производится подключений, тем тяжелее будет их монтировать. Обычно заполнение делают в пределах 75–80%. При необходимости можно взять блок с более длинными шинами или прикупить дополнительный кросс-модуль.

Число подключаемых проводников напрямую зависит с ценой. На цену также влияет и известность бренда, но они и более качественные.
