Принцип работы и устройство ламп дневного света

Люминесцентные лампы (они же лампы дневного света)

Люминесцентная лампа – это газоразрядный прибор, где источником света выступает разряд между анодом и катодом. Этот разряд, проходя через пары ртути, образует ультрафиолет, который под воздействием люминофора преобразуется в видимое свечение. Люминесцентные лампы пришли на замену малоэффективной лампе накаливания: при меньшем потреблении электроэнергии они создают равное количество света и служат до 70 раз дольше.

Внутри группы люминесцентные лампы делятся на подвиды – общего и специального назначения. Первые используют во внутренних и наружных системах освещения, вторые – в бактерицидных установках для дезинфекции воды, воздуха и поверхностей. Лампы выпускают мощностью от 5 до 80 Вт в колбах различного формата: витые, линейные, кольцевые и прочие. КПД вдвое превосходит показатели ламп накаливания, поскольку на выработку света приборы расходуют 70% получаемой энергии.

За счет низкого нагрева колбы люминесцентная лампа отличается пожарной безопасностью, а сами лампочки можно монтировать даже в светильники с ограничением по рабочей температуре. 20-ваттная люминесцентная лампа заменяет лампу накаливания 100 Вт, создавая равное количество света с улучшенной цветностью. В зависимости от модели, лампы работают от бытовой сети 220 В или подключаются через ПРА для стабилизации напряжения до заданных параметров. Служат от 5 до 70 тысяч часов.

Технические характеристики ламп

Люминесцентные лампы – это всем знакомые о офисному освещению трубчатые линейные лампы, дающие ровный дневной свет. Технически они являются газоразрядными ртутными лампами низкого давления, что накладывает некоторые особенности на условия эксплуатации. Так, они не любят работать в холодной среде, им требуется дополнительное оборудование для запуска и работы (ЭПРА), и они содержат ртуть, а потому требуют специальной утилизации.

Однако преимущества таких ламп перекрывают все их недостатки – они легкие, дешевые, имеют энергоэффективность в 10 раз больше ламп накаливания и такую же, как у светодиодов, и для освещения больших тёплых пространств (офисы и магазины) являются наиболее выгодным источником света.

Существует две разновидности – линейные и компактные люминесцентные лампы, которые различают по типу конструкции, цоколя и имеющие разное применение. Линейные виды лампочек выпускают в трех форматах: кольцевидные, U-образные, в виде прямой трубки.

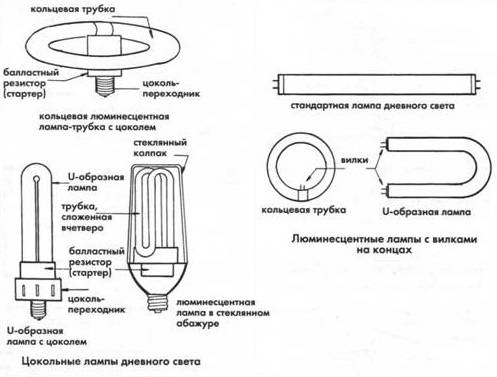

Виды люминесцентных ламп:

Все виды линейных ламп оснащают штырьковым цоколем типа «G», расположенным по обеим сторонам или с одной стороны прибора. Для подключения к сети питания лампы нуждаются в пускорегулирующей аппаратуре, которая отвечает за стабильный запуск и, регулируя параметры напряжения, продлевает эффективный срок их службы. Компактные люминесцентные лампы (КЛЛ) насчитывают больше разновидностей, и в быту имеют более распространённое название – энергосберегающие:

• витые; • грушеобразные; • шаровидные; • по форме лотоса; • лампы-таблетки; • свеча и свеча на ветру.

КЛЛ оснащают двумя типами цоколей – винтовым (Е14, Е27), штырьковым (G23, GX53 и другие). Корпус компактных источников оборудован встроенным дросселем, поэтому их можно подключать напрямую к сети напряжения. То есть изначально их проектировали как прямую замену лампы накаливания – чтобы энергосберегающие лампы можно быть установить в то же место и просто включить. Несмотря на то, что энергосберегающие лампы дл сих пор являются наиболее выгодным источником света для дома, морально они считаются устаревшими, и под натиском производителей светодиодов их выпускается всё меньше и меньше.

Техническая характеристика

Общие характеристики люминесцентных ламп следующие:

  • срок службы — до 20 000 часов;
  • КПД светильника — 40-75%;
  • индекс цветопередачи — 80;
  • световая эффективность — 80 Лм/Вт;
  • средний вес — до 200 грамм;
  • нагревание при горении — небольшое;
  • устойчивость к вибрациям — средняя;
  • электромагнитный шум — есть;
  • работают при температуре — от +5 0 С до + 55 0 С;
  • пульсация излучения — отсутствует;
  • цветовая температура — в границах 2500-6500К;
  • специальная утилизация — обязательна.

Вся информация есть на упаковке или на корпусе прибора. Обязательно указывается срок службы, мощность в ваттах, тип цоколя, параметр цветопередачи в Кельвинах.

Самый ходовой цоколь диаметром 27 мм. На упаковке имеет обозначение Е27, есть размер Е12 — в быту встречается очень редко, Е14 — используют для компактных лампочек в осветительных приборах или в холодильниках, Е40 — практически не используется обычными потребителями. Такие применяют в уличном освещении или для больших площадей в промышленных масштабах.

Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).

О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.

Для понимания того, что из себя представляет лампа ДРЛ, полезно ознакомиться с классификацией светильников такого рода. Итак:

  1. Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
  2. Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
  3. Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.

В установившемся режиме парциальное давление паров ртути составляет:

  • у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
  • относящихся к категории РЛВД: 100 кПа;
  • относящихся к категории РЛСВД: 1 МПа и выше.

Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.

Лампа ДРЛ 1000w

Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.

Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.

Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.

Лампа ДРЛ 250 Е40 ртутная высокого давления

Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.

Сегодня некоторые импортные лампы выпускаются в 3-электродном исполнении, то есть зажигающий электрод у них всего один. На функциональности светильника это никак не отражается, отказ от 4-го электрода имеет целью только снизить себестоимость.

Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.

Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.

Подключение

С электротехнической точки зрения, люминесцентная лампа – это устройство с отрицательным сопротивлением. Это значит, что чем более сильный ток через нее проходит, тем больше падает сопротивление. В этой связи при непосредственном подключении лампы к электросети она быстро выходит из строя из-за чересчур сильного тока. Эта проблема решается путем подключения лампы через так называемый балласт.

В простейшем варианте в качестве балласта выступает простой резистор. Его недостаток состоит в потере значительного количества энергии. Избежать потерь можно путем использования в качестве балласта конденсатора или катушки индуктивности, создающих реактивное сопротивление. Наибольшей популярностью в настоящее время пользуются электромагнитные и электронные балласты.

Подключение к сети

Газоразрядные источники света не могут подключаться напрямую к электросети. Это связано с тем, что в выключенном состоянии у лампы повышенное сопротивление, поэтому для зажигания нужен импульс высокого напряжения. После появления заряда у лампочки появляется отрицательное дифференциальное сопротивление, что требует включения в цепь дополнительного резистора. В ином случае источник света сломается.

Чтобы решить эти проблемы, применяются балласты. К самым распространенным относятся два вида  электромагнитные балласты ЭмПРА и электронные балласты ЭПРА.

ЭмПРА

Дроссель ЭмПРА

Устройства с электромагнитным пускорегулирующим аппаратом представляют собой дроссель, у которого есть набор индуктивных сопротивлений. Он подключается параллельно люминесцентному источнику определенной мощности. С помощью дросселя формируется запускающий импульс и ограничивается электрический ток, проходящий через лампочку. К преимуществам относятся:

  • высокая надежность,
  • простота конструкции,
  • долгий срок службы.

Недостатки:

  • длительность запуска составляет 1-3 секунды,
  • требуется большее количество энергии по сравнению с ЭПРА,
  • гудение,
  • мерцание,
  • крупные размеры,
  • не работает при отрицательных температурах.

В схеме подключения используется стартер, который представляет собой неоновую лампу, подключенную параллельно конденсатору. У стартера есть 2 электрода – жесткий неподвижный и биметаллический, который изгибается при нагреве. Электроды в обычном состоянии разомкнуты, они замыкаются при подаче электрического тока.

Для создания резонансного контура параллельно подключается конденсатор с малой емкостью. Это помогает сформировать импульс большой длительности для зажигания лампочки.

ЭПРА

ЭПРА

Электронный пускорегулирующий аппарат отличается отсутствием мигания лампочки. Он питает источник света высокочастотным напряжением, достигающем 133 кГц. Есть 2 вида ЭПРА по способу запуска:

  • холодный – лампочка светится сразу же после включения, подходит для светильников, которые используются редко,
  • горячий запуск – электроды прогреваются, лампа загорается через 0,5 – 1 сек.

Преимущества:

  • быстрый запуск,
  • потребление энергии ниже на 20-25%,
  • меньше материальных затрат на утилизацию,
  • наличие в продаже устройств с диммером.

В контуре компоненты выбираются таким образом, чтобы при отсутствии заряда возникал электрический резонанс. Он приводит к повышению напряжения между катодами. Это приводит к более легкому зажиганию лампочки.

Пускорегулирующая аппаратура

Любые типы газоразрядных ламп не могут быть напрямую подключены к электрической сети. Находясь в холодном состоянии, они обладают высоким уровнем сопротивления и для создания разряда им требуется импульс высокого напряжения. После того как появляется разряд в осветительном устройстве возникает сопротивление с отрицательным значением. Для его компенсации нельзя обойтись простым включением сопротивления в цепи. Это приведет к короткому замыканию и выходу из строя источника освещения.

Для преодоления энергетической зависимости, вместе с лампами дневного света применяются балласты или пускорегулирующая аппаратура.

С самого начала и до сих пор в светильниках применяются устройства электромагнитного типа – ЭмПРА. Основой прибора служит дроссель, обладающий индуктивным сопротивлением. Он подключается вместе со стартером, обеспечивающим включение и выключение. Параллельно подключается конденсатор с высокой емкостью. Он создает резонансный контур, с помощью которого формируется продолжительный импульс, зажигающий лампу.

Существенным недостатком такого балласта является высокое потребление электроэнергии дросселем. В некоторых случаях работа устройства сопровождается неприятным гудением, возникает пульсация люминесцентных ламп, отрицательно влияющая на зрение. Данная аппаратура отличается большими размерами, имеет значительный вес. Она может не запуститься при отрицательных температурах.

Все негативные проявления, в том числе и пульсации люминесцентных ламп удалось преодолеть с появлением электронного балласта – ЭПРА. Вместо громоздких компонентов здесь использованы компактные микросхемы на основе диодов и транзисторов, что позволило заметно снизить их вес. Данное устройство также обеспечивает лампу электрическим током, доводя его параметры до нужных значений, снижая разницу в потреблении. Создается нужное напряжение, частота которого отличается от сетевой и составляет 50-60 Гц.

На некоторых участках частота достигает 25-130 кГц, что позволило устранить мигание, негативно влияющее на зрение и снизить коэффициент пульсации. Прогрев электродов осуществляется за короткий промежуток времени, после чего лампа сразу же загорается. Использование ЭПРА существенно увеличивает срок годности и нормальной эксплуатации люминесцентных источников света.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

  • При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
  • Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
  • Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
  • За счет резкого скачка очень быстро разогреваются электроды.
  • Биметаллическая пластина стартера остывает и разрывает контакт.
  • В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

  • пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
  • шумы при пуске и работе;
  • невозможность запуска при пониженной температуре;
  • длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

  • фазный провод подается на вход дросселя;
  • с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
  • со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него  — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Типы и маркировка люминесцентных ламп

В этой статье представлено описание и маркировка основных типов люминесцентных сламп присутствующих на рынке.

Приводится детальное описание ламп основных производителей — OSRAM, PHILIPS и GENERAL ELECTRIC. По схеме зажигания лампы бывают нескольких видов — требующие стартера (pre-heat start) и не требующие стартера (rapid start и instant start). Подробнее об этом в описании балластов для ламп.

По диаметру колбы лампы делятся на несколько видов (диаметр измеряется в 8-х дюйма), буква T обозначает tubular форму колбы:

T-5– пока не являются широко используемыми, поэтому дорогие.

У этих ламп светоотдача доходит до 100-110 люмен/ватт. Компактные лампы (power compact) также имеют трубки T5. Сейчас компании, производители ламп, стали выпускать достаточно много ламп этого типа.

T-8– новые лампы.

Они постепенно вытесняют стандартные лампы T-12, имея практически такой же световой поток. Пока данные лампы более дорогие. Помните, что их нельзя ставить в схему питания для лампы T-12 (эти лампы рассчитаны на ток 0.260A, большинство T-12 – 0.430A)

T-10– неудавшаяся попытка замены T-12.

T-12– включает в себя большинство стандартных ламп,

Лампы с колбой в виде буквы U,имеют в своем обозначении букву U

Про обозначение компактных ламп (power compact) – ниже.

Про обозначение ламп российского производства написано в отдельном разделе.

По мощности лампы делятся на несколько видов:

Стандартные (T-12 – ток 430A)

High Output (HO) — с током 0.8A. У них мощность больше, соответственно больше и световой поток. Хотя светоотдача при этом меньше, чем у стандартной лампы

Very High Output (VHO) – с током 1.5A

«Экономичные» лампы с пониженной мощностью (Philips – Econ-o-Watt, Osram/Sylvania – SuperSaver) – например, лампа стандартного размера 48″ и обозначенная F40/SS или F40/EW потребляет 34 ватт вместо 40. Света такая лампа дает около 2800 Лм вместо 3200 Лм.

При этом такие лампы бывают всех диаметров и видов. Надо смотреть, чтобы голова кругом не пошла.

По длине лампы тоже бывают любые. Обозначаются лампы обычно:

15— номинальная мощность в ваттах

Реальная может быть другой (обращайте внимание на экономичные лампы). К тому же световой поток от лампы зависит от используемого балласта

T12 — диаметер трубки

Color — цвет (например CW, WW, 850 и т.д.). Таблица с цветами приведена ниже

EW (или SS) — для экономичных ламп

HO — для high output ламп

HF — для ламп, которые используются совместно с высокочастотным электронным балластом.

RS добавляется в обозначении для ламп, которые могут быть включены в схему без стартера (rapid start)

Начальный световой поток измеряется через 100 часов, средний — через 2000 часов. Световой поток имеет свойство ослабевать с течением времени, поэтому лампы лучше заменять чаще.

Стандартные люминесцентные лампы (диаметр трубки — 26 мм).

https://youtube.com/watch?v=tyM6Nw7pFkwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • electro.narod.ru
  • shop220.ru
  • electrosam.ru
  • electricremont.ru

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу

Можно установить переключатель, чтобы не разбирать прибор

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Устройство и принцип работы

устройство

Все стартеры, используемые для ламп дневного света, имеют схожее устройство, которое выглядит следующим образом:

  1. Само приспособление является малогабаритной газоразрядной лампой, использующей в ходе работы принцип тлеющего разряда.
  2. Колба изготавливается чаще всего из стекла, внутри нее имеется инертный газ. В современных вариантах это может быть неон или смесь из водорода и гелия.
  3. Колба помещена в корпус, выполняющий защитные функции, изготавливается он из металла или прочных разновидностей пластика.
  4. Верхняя крышка корпуса может быть оснащена смотровым окошком, если конструкция предусматривает его наличие.
  5. Стартер оснащен двумя электродами, которые изготавливаются из биметалла, их конструкция может отличаться у различных моделей.
  6. Дополнительно в конструкции всегда имеется конденсатор, который способен не только осуществлять сглаживание момента замыкания и размыкать контакты приспособления, но и осуществлять в это же время погашение дуги, которая образуется между контактами. Без конденсатора имеется риск сваривания электродов дугой, что значительно снижает эксплуатационный срок стартера.

Принцип работы подобного приспособления заключается в следующем:

  1. Изначально, оба электрода, входящие в конструкцию стартера, находятся в разомкнутом положении.
  2. После осуществления подключения к питающей электросети внутри приспособления происходит возникновение тлеющего разряда, показатель тока которого варьируется от 20 до 50 мА.
  3. Возникший разряд оказывает воздействие на электроды из биметалла, постепенно разогревая их.
  4. Нагревающийся материал провоцирует изгибание электродов стартера, что способствует прекращению разряда и последующему замыканию электрической цепи.
  5. Электрический ток начинает перемещаться по замкнутой цепи, он способствует разогреву дросселя и катодов лампы дневного света.
  6. Благодаря исчезновению тлеющего разряда, биметаллические электроды через определенное время начинают постепенно остывать. Вследствие этих изменений происходит их разгибание, что провоцирует разрыв цепи.
  7. Совершенное действие способствует возникновению импульса с высоким показателем напряжения, который воздействует на дроссель.
  8. Дроссель имеет значительную степень индуктивности, поэтому подобное воздействие способствует зажиганию лампы.
  9. Свечение лампы постепенно увеличивается и вместе с этим она начинает забирать большие объемы напряжения из электросети. Стартер имеет подключение параллельное лампе, поэтому ему начинает не хватать питания для того, чтобы он мог создать новый тлеющий разряд. Благодаря этому электроды впоследствии так и остаются в разомкнутом состоянии.

Параметры ламп и их маркировка

Все типы люминесцентных ламп обладают своими параметрами и техническими характеристиками, отображаемыми в маркировке изделий. В основном это показатели мощности и цветопередачи, а также различные виды типоразмеров.

В маркировке первая буква Л означает лампу, а следующие буквенные обозначения – это характеристика и соответствующие параметры изделия:

  • Д – дневной свет.
  • Б – белый.
  • ХБ – холодно-белый.
  • ТБ – тепло-белый.
  • Е – естественных тонов.
  • ХЕ – холодный естественный свет.
  • Г, К, З, Ж, Р – свет различных цветов и оттенков, которые более подробно отражает таблица.

На некоторых изделиях присутствует буква Ц или ЦЦ, что соответствует люминофору с улучшенной цветопередачей.

Цифровые обозначения наносятся по международным стандартам и включают в себя три цифры. Первая соответствует качеству цветопередачи, 2 и 3 – обозначается цветовая температура люминесцентных ламп. Чем выше первая цифра, тем лучше качество цветопередачи. Повышение остальных цифр делает оттенки цветов более холодными.

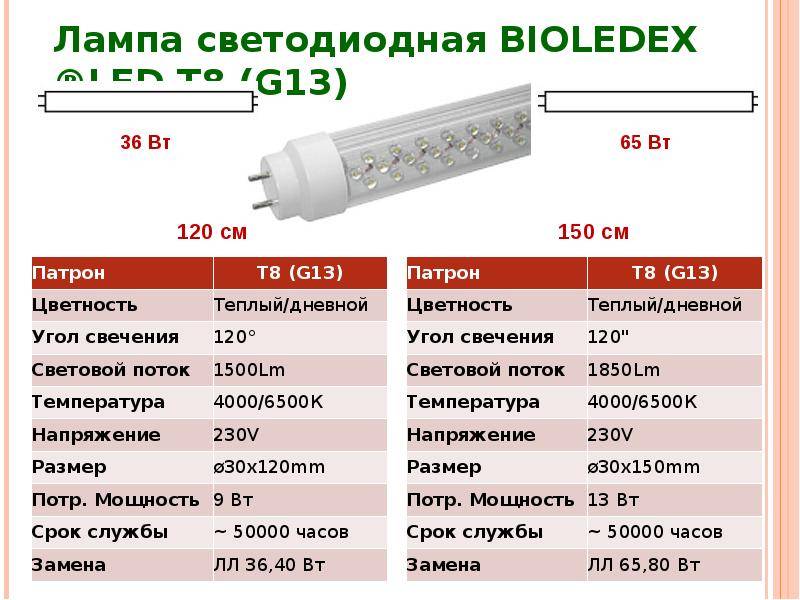

Все люминесцентные лампы имеют размеры и диаметр отражаемый следующим образом: Т5 – диаметр 5/8 дюйма или 1,59 см; Т8 – 8/8 или полный дюйм 2,54 см; Т10 – 10/8 дюйма или 3.17 см и т.д. Штырьковые цоколи маркируются как G23, G24, G27, G53 или 2D, а резьбовые – E14, E27, E40. В первом случае цифры означают сколько будет расстояние между штырьками, а во втором – диаметр резьбы цоколей. Для более точного выбора используется специальная таблица.

На каждом изделии указано питающее напряжение и способ его запуска. Например, маркировка люминесцентной лампы RS или rapid start указывает на отсутствие необходимости в дополнительных элементах для пуска, а вся аппаратура уже находится внутри корпуса изделия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
