Подключение и работа светодиодных ламп с датчиками движения

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

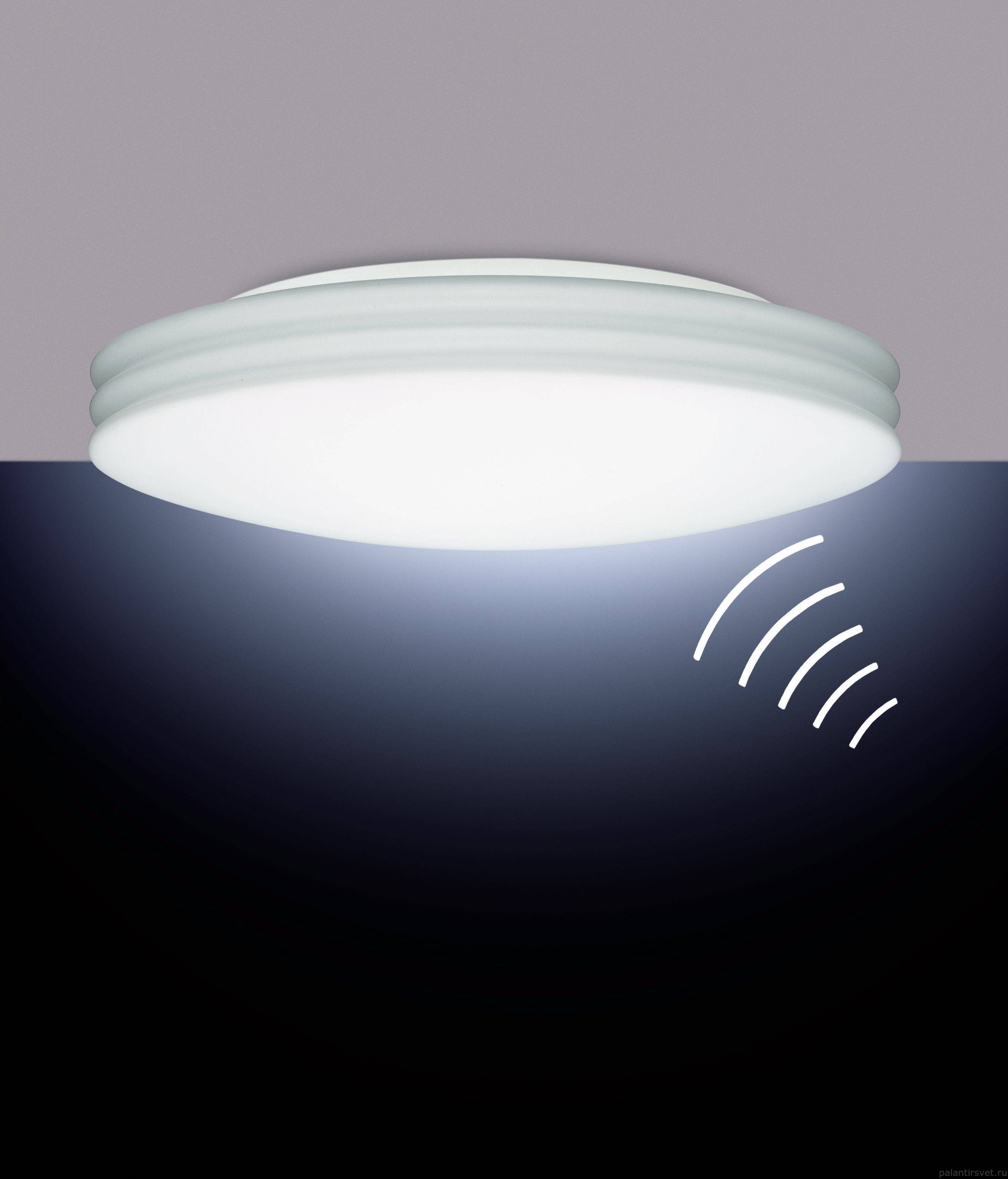

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.

Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

Самая простая схема подключения решает основную задачу — включение лампы при обнаружении движения в зоне контроля

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

Схема подключения с двумя детекторами: при срабатывании любого из них контакт в электросети замыкается и светильник загорается

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

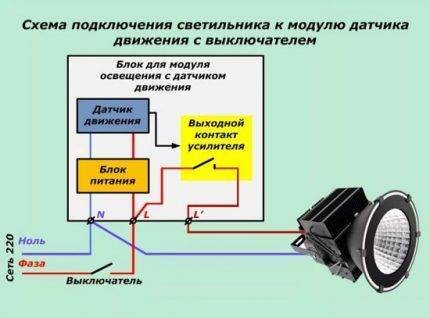

Один из вариантов организации схемы подключения с выключателем: при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

В этой схеме включенный выключатель шунтирует участок электрической цепи, проходящий через датчик управления освещением. Такое подключение создает больше комфорта при управлении осветительным прибором

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье, прочитать которую мы очень советуем.

Технические характеристики

Общие характеристики и параметры:

• Отсутствие пульсации, особенно у LED-светильников с датчиком движения.
• Подключение к сетям с напряжением от 150 В до 280 В.
• Устройство хорошо справляется с перепадами напряжения.
• Не создают радиопомехи.
• У некоторых моделей есть дежурный режим.
• Степень защиты IP54.
• Рабочая температура находится в диапазоне от +40 до +50 градусов.

Для более детального примера модель CGD-18CM-PIR имеет следующие характеристики:

• размеры составляют 187х30х14 мм;
• оснащена светодиодами (10 шт.);
• время отключения после срабатывания 15 секунд;
• угол срабатывания составляет 100 градусов;
• источником питания являются батарейки 4ААА;
• наличие встроенного датчика;
• температура света: обычный белый (6000-6500 К), тёплый белый (320004200 К).

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания

Рассмотрим их подробно

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

1. Для начала нужно установить максимальную чувствительность.
2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
3. Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

1. Перевести регулятор в минимальное значение.
2. Инициировать датчик посредством движения.
3. Засечь время.
4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Для разных помещений

Широкий выбор автономных приборов освещения позволяет устанавливать их в любом удобном месте. Варианты использования:

• В качестве декоративной подсветки для балкона или интерьере жилых и офисных помещений.

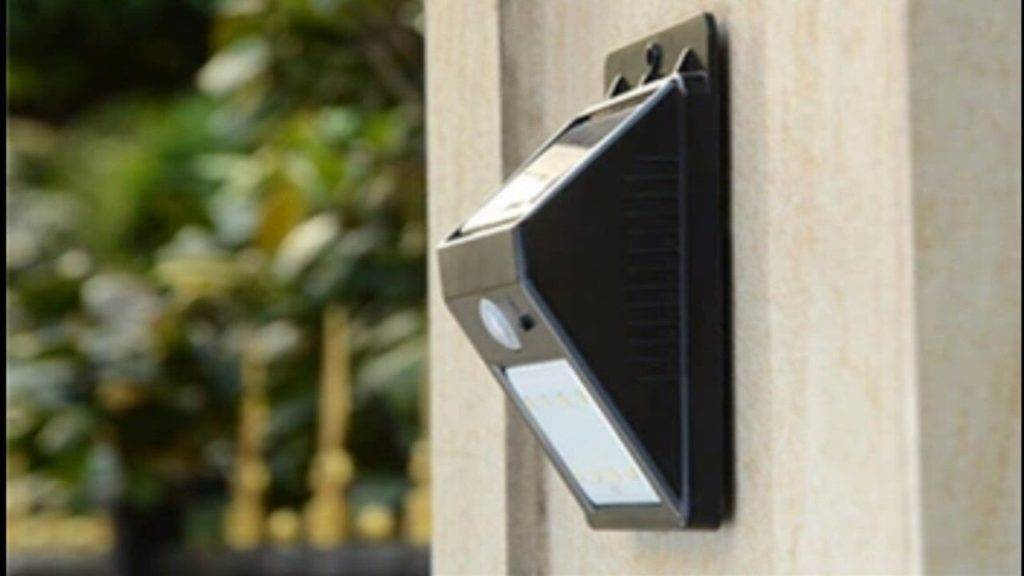

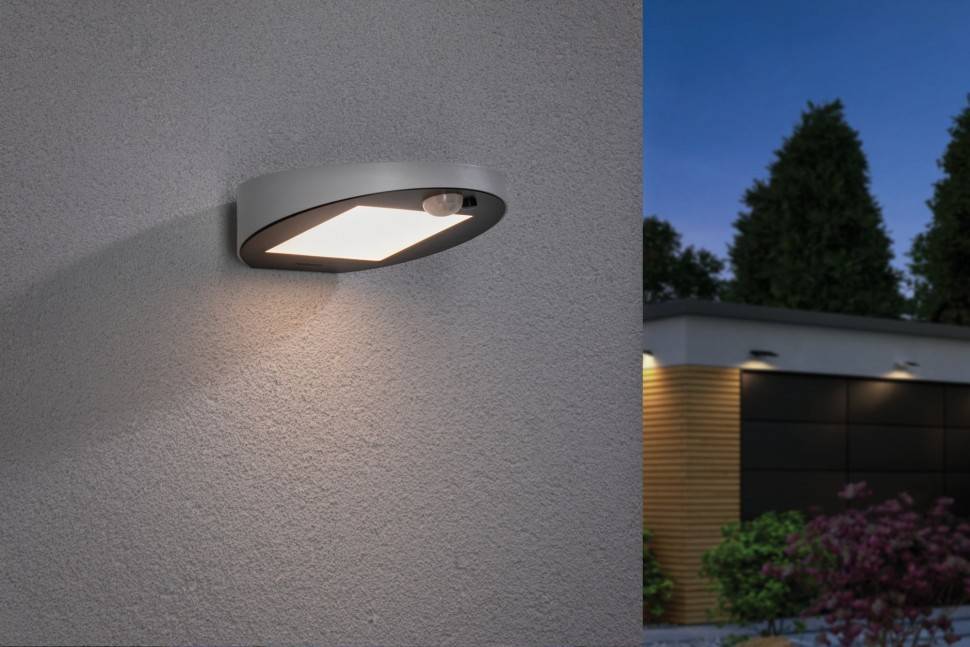

• Основное освещение уличных территорий в темный период времени.

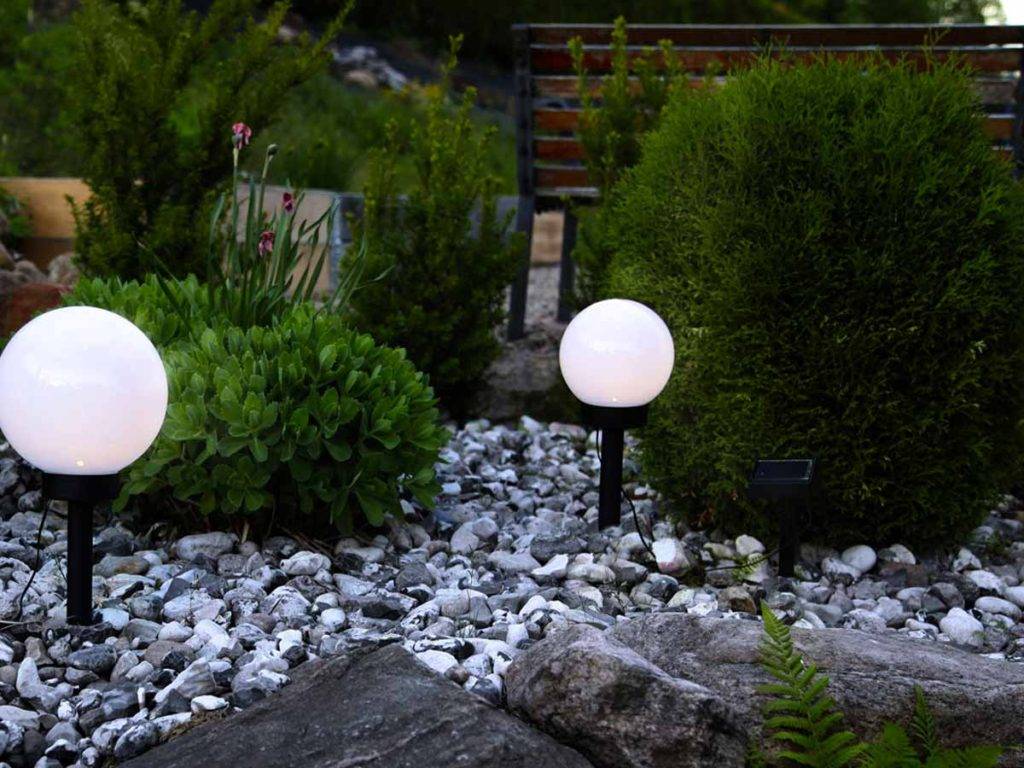

• В качестве подсветки бассейнов, газонов и клумб.
• Складские помещения.

• В местах, где отсутствует возможность проведения электропроводки или же имеются перебои с подачей электричества.

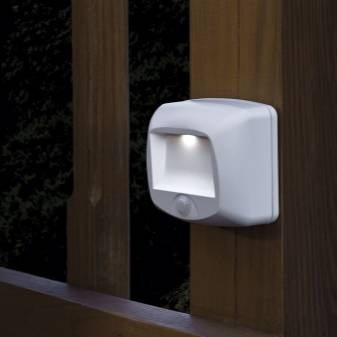

• Для освещения беседок и крыльца.

• В качестве подсветки дорожек.
• Аварийные автономные светильники.

Так, например, модели для сада и дачи могут быть классическими или иметь форму животных и минералов. Это позволит гармонично вписать прибор в ландшафт территории и станет изюминкой экспозиции.

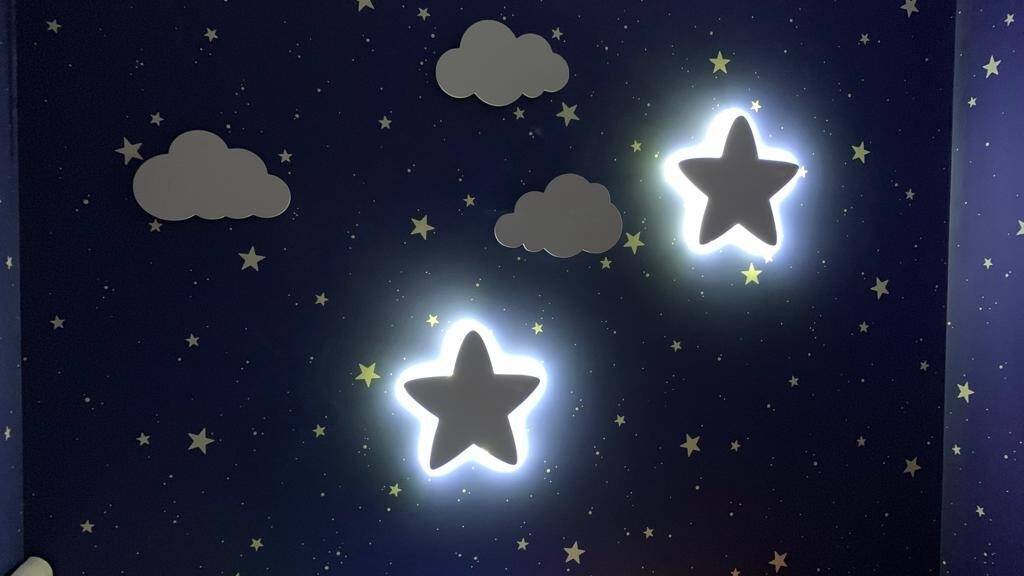

Детские лампы также имеют стилизацию под игрушки, животных, любимых героев и прочее.

Дополнительно некоторые автономные светильники на батарейках оснащаются светящимися полосами или кругами, а также возможностью декорированияе лампочками другими интересными орнаментами. Такие необычные модели позволяют создавать определенную атмосферу в помещении или же они могут использоваться для создания праздничных спецэффектов.

Для спальни предпочтительней выбирать прибор в зависимости от интерьера комнаты или же от желаемого эффекта. Так, например, для создания уютной атмосферы на темный период времени можно приобрести светильник, стилизованный под антиквариат или в виде свечи. Для прихожей достаточно будет классической небольшой модели прибора.

А вот для дачного туалета, который может находиться на улице или в дальнем конце дома, разумно устанавливать светильник с датчиком движения. Именно такие установки являются самыми экономичными и удобными в использовании. Это позволяет полностью автоматизировать включение света на определенной территории, попадающей в радиус действия датчика движения.

Аварийные же модели беспроводных приборов освещения включаются автоматически. Датчик срабатывает в случае неожиданного прекращения подачи электричества в помещении. Сама светодиодная лампа питается от аккумуляторных батарей или от обычных пальчиковых батареек. Такой вид светильников бывают переносного типа и стационарного.

В основном, аварийные осветительные приборы имеют возможность работы и от электрической сети. В этом случае светильники используются в местах большого скопления людей (офисы, торговые центры и прочие) в качестве указателей выхода. Сами же модели имеют возможность установки на потолочные, стеновые и напольные поверхности.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Эксплуатация, меры безопасности

Сенсорный элемент в таких осветителях — это самое слабое место. Чтобы сохранить его целостность, продлить эксплуатационный период, необходимо придерживаться следующих рекомендаций:

• Обеспечить устройству свободную зону работы. Стоящие на пути датчика движения посторонние предметы (к примеру, вазон с цветами, мебель, элементы декора и пр.) будут мешать улавливать передвижения человека по комнате. Даже идеально настроенный механизм будет давать ложные сигналы.
• Устройство требует периодического ухода. С него нужно удалять пыль мягкой сухой тряпкой.
• Механизм нужно использовать исключительно по предназначению. Нельзя допускать его перегрузки, если конструкция этого не предусматривает (к примеру, не стоит дополнительно подключать видеокамеру).
• Механизм запрещено использовать в случае повреждения корпуса, изоляции.

Меры безопасности при подключении, эксплуатации изделия:

• При установке оборудования в квартире или частном доме обязательно нужно отключить энергоснабжение.
• Четко действовать по инструкции монтажа.
• Если же все действия выполнены согласно инструкции, но устройство не функционирует, тогда рекомендуется обратиться к мастеру.
• Нельзя допускать попадание на прибор воды, дыма или открытого огня.

Как выбрать светильники?

Рекомендуется заранее изучить отзывы тех, кто уже приобретал подобную технику. Тогда выбор перестаёт быть проблемой. Проще определиться с достоинствами, важными для конечного потребителя при конкретных условиях эксплуатации.

Для дома

При выборе светильника действуют следующие основные правила:

1. Свечение не влияет на срок службы и другие характеристики. Мало кого волнует, становится оно со временем более холодным или тёплым.
2. Значение имеет отражающая поверхность стен и полов.
3. Наклон пластины тоже важен, он в корне меняет восприятие окружающего пространства.
4. От 110 до 160 градусов колеблется стандартный угол освещения светодиодной лампы.
5. Прямого источника света у светодиодов нет.

Об остальных технических параметрах написано выше.

Для квартиры

Наружные, накладные и внутренние – некоторые разновидности ламп, которые приобретают для помещений жилого назначения. Накладные варианты удобны тем, что при установке владельцы прилагают минимум усилий. С инфракрасными ДД выпускают настенные модели. Для высоких потолков и большой площади больше подходят потолочные модели.

Для улицы

Диапазон действия таких приборов составляет до 500 метров. Системы работают на протяжении многих лет, допускают применение любых светоэлементов. Беспроводные конструкции отличаются тем, что практически не зависят от проводов и кабелей. Лучше брать светодиодные светильники, позволяющие регулировать чувствительность для разных объектов.
