Технические характеристики и особенности конструкции люминесцентных ламп 36 Вт

Маркировка источников света

Маркировка ламп Люминесцентная лампа на 36 Вт имеет простую буквенную и цифровую маркировку. Например, лампа дневного света 36w с аббревиатурой ЛБ-36 расшифровывается следующим образом:

• Л – лампа.
• Б – белый цвет.
• 36 – мощность, Вт.

Также есть люминесцентные лампы 36вт с другой маркировкой:

• ЛТБ. Теплый белый свет. Имеют едва заметный розовый оттенок.
• ЛД. Приближенный к дневному свету.
• ЛДЦ – лампы дневного света с разными цветами.
• ЛХБ – холодный белый.

Приведенная маркировка используется в российских изделиях. Зарубежное обозначение отличается. Оно состоит из трех цифр и английских слов, обозначающих тип свечения. Маркировка может отличаться у разных зарубежных производителей.

Особенности использования светодиодных ламп

Лидирующее место занимают LED-лампы, применяемые в современном освещении. В конструкцию входят от одного до нескольких светодиодов сразу. На первый взгляд это обычная лампа, но наличие электрической схемы и светоизлучающих элементов в сочетании с оптической системой обеспечивает иное качества излучения света. Изменяя количество светодиодов, можно менять мощность, применение разных оптических решений линзы позволяет фокусировать или рассеивать поток.

LED-лампы обладают рядом достоинств:

• отсутствие ультрафиолетовой части спектра;
• пульсация некоторых моделей менее 1%;
• экономичность;
• низкая теплоотдача;
• срок службы 100 000 ч.;
• минимальные размеры;
• мгновенное включение в полноценный режим.

К недостаткам можно отнести следующие пункты:

• стоимость;
• спектр излучения требует тщательного подбора;
• деградация кристалла;
• нейтральный и холодный оттенки в некоторых случаях влияют на регуляцию сна.

Параметры дешёвых китайских изделий нарушают все допустимые нормы качества освещения. При выборе ЛЭД-ламп следует тщательно изучить характеристики и приобретать изделия проверенных производителей.

Светодиодные лампы

Что это такое

Лампа ЛБ 36 — это люминесцентный светильник низкого давления на 36 Ватт. Является одной из самых популярных моделей, так как проста, надежна и дешева. Люминесцентные лампы мощностью 15-80 Ватт относятся к категории ламп общего назначения. Их главная задача — имитация естественного света.

ЛБ лампы выглядят как длинные тонкие трубки

Важно! Современным аналогом лампы на 36 В является устаревшая лампа на 40 В. Современные технологии позволяют понизить мощность, не меняя других характеристик

Название «Люминесцентная» связано с тем, что свечение лампочки происходит от слоя люминофора на внутренней стенке стеклянной трубки, а не от разогретого газа внутри. Люминесценция — это вторичное излучение, которое проявляется от действия потока положительно зараженных ионов.

Аббревиатура расшифровывается следующим образом:

• Л — люминесцентная лампочка;
• Б — белого цвета.

Существуют и другие сокращения цвета: Д — дневной, Е — естественный, У — универсальный, ХБ — холодный белый, ТБ — теплый белый. В маркировке могут быть и другие буквы: К (красный), З (зеленый), Г (голубой), С (синий). Отдельно обозначают УФ или ультрафиолет.

Узнать лампочку можно по отметке на ней

Люминесцентная лампа является газозарядным источником света. Свечение создается электрическим разрядом в ртутных парах, который создает ультрафиолетовое излучение. ЛБ работает от электросети переменного тока с напряжением 127-220 В и частотой 50 Гц.

По цветовой температуре лампочки ЛБ могут быть:

1. Теплыми белыми (2,7-3,4 тысячи К). Цвет мягкий, успокаивающий и расслабляющий, с желтоватым оттенком;
2. Естественный белый (3,4-5,6 тысячи К). Более холодный и резкий, яркий;
3. Холодный белый (5,6-6,4 тысячи К). Имеет синеватый оттенок, холодный и четкий, увеличивает работоспособность.

Свет может быть теплым и холодным

Конструктивные особенности и принцип действия

Лампа люминесцентная 36 Вт Лампа на 36 Вт представляет собой обычную стеклянную трубку, концы которой запаяны. Внутренняя часть колбы обработана специальным средством – люминофором, который превращает получаемое ультрафиолетовое излучение в видимый свет. Также трубка заполнена смесью газов аргона и ртути. Предварительно из трубы выкачивают весь воздух. Ток проходит по вольфрамовой спирали, которая покрывается оксидами для повышения надежности. К концам спирали подсоединены никелевые электроды.

Чтобы лампочка засветилась, нужно подать электрический ток. Он повышает температуру спирали, из-за чего появляется разряд. Образовавшийся ультрафиолет проходит через люминофор и стенки колбы и на выходе превращается в видимое излучение.

Внутри колбы находится смесь из разных газов и паров, которая представляет собой плазму. Она излучает поток света в видимой и невидимой области спектра. Люминофор преобразует невидимое излучение в видимое, и в результате лампа может освещать определенную площадь.

Благодаря такой конструкции и усовершенствованным материалам лампочка будет потреблять меньше электроэнергии, чем обычные светильники. Если сравнить с лампой накаливания, количество необходимой энергии уменьшится в несколько раз.

Устройство люминесцентной лампы

Виды обмана

Недобросовестные производители активно пользуются незнанием соответствия люмен и энергопотребления. Например, указывают в характеристиках:

1. мощность 7W;
2. светопоток 500лм;
3. аналог лампы накаливания на 70вт.

Пожилой покупатель ориентируется только на последний пункт, где указан аналог. Светопоток аналогичной 70W должен быть 700-800лм., а не 500лм. После покупки оказывается, что новая лампочка светит хуже, поэтому требуется покупать новые, если покупали сразу комплект для люстры.

Хорошо, если производитель не обманул и указал светопоток честно. Изготовители самой дешевой светотехники завышают параметры своих светильником, лампочек и прожекторов. По результатам  моего тестирования реальные мощность и светопоток бывают ниже  до 30-40%.

Что такое «световой поток»

Физики световым потоком обозначают мощность видимого глазами светового излучения (его электромагнитную энергию), которая проходит через тело или поверхность за определенное время. Человеку, не имеющему определенного уровня знаний в физике, это понятие ни о чем не говорит. В быту световой луч определяет свойства и качество освещения в зависимости от вида лампы. Для промышленных, общественных и офисных зданий значения регламентированы, в частном доме показатели можно использовать при расчете системы освещения.

Физики знают, что световая энергия – это электромагнитные волны, глаза человека их видят только в определенном диапазоне длины.

Качество светового луча зависит от:

• мощности источника;
• химического состава лампы;
• особенностей колбы (линзы);
• уровня светоотдачи.

В быту важно знать, что световой поток прямо пропорционален мощности лампы. Еще одно определение понятия «световой поток» – общий объем света, не зависящий от установленной вокруг лампы оптической системы

Например, лампа с нитью накаливания излучает 415 люмен независимо от конструкции и материала абажура

Еще одно определение понятия «световой поток» – общий объем света, не зависящий от установленной вокруг лампы оптической системы. Например, лампа с нитью накаливания излучает 415 люмен независимо от конструкции и материала абажура.

Это интересно: Как устроена и чем хороша лампа КЛЛ

Виды люминесцентных ламп

Любые люминесцентные приборы можно разделить на две группы:

• Лампы общего назначения. К ним относятся светильники с мощностью от 15 до 80 Вт.
• Специального назначения. Такими является устройства до 15 Вт и свыше 80 Вт. Называются маломощными и сверхмощными соответственно.

Лампы общего назначения дают естественный свет.

Формы колб компактных люминесцентных ламп

Также приборы можно разделить по ряду технических показателей:

• По световому разряду: дуговые и тлеющие.
• По излучению: с естественным светом, ультрафиолетом и с разными цветами.
• По форме колбы: линейные трубки и фигурные модели.
• По длине трубки.
• По используемому цоколю: на 14 мм и на 27 мм.
• По распределению потока света: направленные и ненаправленные.

Типы освещенности в зависимости от цветовой температуры света Классификация по цветовой температуре:

• 2700-3400 К. Это теплые оттенки. Обладают успокаивающим и расслабляющим эффектом, поэтому часто ставятся в спальнях.
• 3400-5600 К. Дают естественное излучение. Применимы в гостиных, на кухне и других видах помещений.
• 5600-6400 К. Холодные тона. Повышают тонус и работоспособность, поэтому используются в офисах.

Энергосберегающие устройства используют качественный слой люминофора и усовершенствованную конструкцию электродного блока. Благодаря всем этим особенностям люминесцентные лампочки с меньшей мощностью обладают большим световым эффективным потоком

Важно отметить и уменьшение диаметра трубки в 1,6 раз

ДРЛ и ДНАТ

В промышленном и уличном освещении применяются лампы ДРЛ и ДНАТ, которые имеют приличную светоотдачу. При таком большом энергопотреблении используется цоколь Е40, E40.

• ДНАТ- это дуговые натриевые трубчатые;
• ДРЛ – это дуговая ртутная люминесцентная.

Эффективность лм/ватт  у них на уровне  простых светодиодов, но срок службы в 3-4 раза ниже. К тому же светопоток снижается быстрее, чем  у диодного освещения.

Таблица аналогов для натриевых

ДНАТ	Светодиодный аналог	Люмены
ДНАТ 70	50вт	4.600
ДНАТ 100	75вт	7.300
ДНАТ 150	110вт	11.000
ДНАТ 250	190вт	19.000
ДНАТ 400	350вт	35.000

Таблица аналогов для ртутных

ДРЛ	Светодиодный аналог	Люмены
ДРЛ 125	65вт	6000
ДРЛ 250	150вт	13000
ДРЛ 400	250вт	23000
ДРЛ 700	450вт	40000
ДРЛ 1000	600вт	58000

У современных светодиодных аналогов светильников на хороших диодах, например Osram Duris, срок службы около 100.000ч. Из строя быстрее выйдет блок питания, чем LED чипы. Хороший блок питания (драйвер, преобразователь) на японских комплектующих служит до 70.000ч. Многое зависит от конденсаторов, которые теряются свою емкость и параметры питания светодиодов меняются.

Ограничения на расчеты освещенности

При первичных расчётах учитываются следующие значения:

• световой поток источников в светильнике;
• нормируемая освещённость;
• коэффициент запаса, зависящий от загрязнённости объекта и типа ламп;
• поправочный коэффициент – отношение средней освещённости к освещённости нормируемой;
• количество ламп;
• коэффициент использования светового потока;
• S помещения.

Теоретические расчёты содержат погрешность до 30%, значит, необходимы дополнительные измерения люксметром. При этом необходимо учитывать время суток и длительность пребывания человека в расчётном месте. Учитывается и конструктивное исполнение осветительного устройства: плафоны, крышки, стёкла. Защитные покрытия вносят искажения в характеристики ламп.

Выбор люминесцентной лампы

Для понимания того, какими свойствами обладает люминесцентная лампа 36 Вт, применяется специальная маркировка. Первая буква всегда стоит «Л», обозначающая, что устройство люминесцентное, а вторая указывает на цвет лампы:

• Б — белый.
• Д — дневной.
• Е — естественный.
• ХБ — холодный белый.
• ТБ — тёплый белый цвет.

Лампы специального назначения маркируются, как:

• Г, К, З, Ж, Р, ГР — цветное свечение.
• УФ — ультрафиолетовое свечение.
• СР — синего света.

Иностранные производители вместо буквенных обозначений используют цифровой код, он несёт информацию о качестве света. Первая цифра — цветопередача, последующее число обозначает температуру изделия.

Мощность лампы зависит от её длины. Сама колба может иметь разный цоколь, т. е. отличается расстояние между выводами электрода. Обычно оно обозначается цифрами после буквы G и E.

• Е14 — мини-цоколь с резьбой.
• Е27 — обычный цоколь с резьбой.
• G5 — для ламп Т5.
• G9 — съёмный цоколь для люстр и декоративных светильников.
• G13 — для ламп Т8.
• G23 — для U-образных конструкций.

Так, мощности 36 Вт для колбы с цоколем G13, будет соответствовать длина 1200 мм.

Одним из популярных видов источников освещения являются светильники. Они состоят из двух частей: электрической лампы и арматуры. Люминесцентные светильники дневного света выпускаются с различными характеристиками, размером и весом. Рассмотрим пример источника света, который может быть применён с ним.

Светильник люминесцентный Osram L 18W/840 G13.

Производитель: OSRAM.

• Мощность: 18 ватт.
• Тип цоколя: G13.
• Напряжение, В: 220.
• Частота сети, Гц: 50.
• Цвет свечения: холодный белый.
• Световой поток, Лм: 3350.
• Цветовая температура, К: 4000.
• Срок эксплуатации, ч.: 18000.
• Длина, мм: 800.

Для приведённого светильника понадобятся две такие лампы.

На какие же технические характеристики люминесцентной лампы 36 Вт необходимо обратить при выборе в первую очередь? Конечно, это цветность. Приборы тёплого цвета рекомендуется применять в различных декорациях для создания атмосферы уюта. Лучше всего их устанавливать в спальнях или зонах отдыха.

Для большинства кабинетов в офисе свет должен быть как можно более холодным. Обстановка, выполненная в стекле или мраморе, отлично смотрится в этом цвете.

Нейтрально белые источники увеличивают ощущение прохлады от холодных тонов и охлаждают тёплые тона. Их лучше использовать там, где необходимо объединить искусственный свет с натуральным, это различные офисы, кабинеты, классы, спортивные залы, магазины.

Источники дневного света обеспечат правильную визуализацию цветов, их лучше устанавливать в коридорах, дизайн-студиях, изостудиях, лабораториях. При этом зелёные и синие цвета будут становиться более яркими, а красные, оранжевые и жёлтые — блёкнуть.

Выбирать стоит из известных производителей, качество их изделий гарантируется сертификатами. Вот основные из них: GE, OSRAM, Phillips, Lisma, Sylvania.

Устройство лампы

Устройство представляет собой длинную стеклянную трубку. Лампочка состоит из нескольких частей:

Вытянутой узкой колбы из кварцевого стекла. Изнутри она покрыта белым люминофором, из-за чего светильник выглядит непрозрачным. Для усиления качества светового потока слоев люминофора может быть несколько (3 или 5). Воздух из трубки выкачан, вместо него закачан аргон и капля ртути, последняя с повышением температуры превращается в пар;

Вам это будет интересно Как сделать нужный коэффициент светового потока

Люминесцентная лампа состоит из нескольких деталей

Важно! Внутри колбы давление не превышает 400 Па, поэтому их называют светильниками низкого давления

• 2 цоколей с выводными контактами. Они расположены на обе стороны трубки и подключаются к электросети;
• Электроды: они впаяны с обоих концов колбы. Представляют собой закрученные спиралью проволоки из вольфрама и дополнительно покрыты оксидом солей бария или стронция для защиты и увеличения срока использования. Параллельно вольфрамовым электродам вмонтированы жесткие электроды из никеля. Они одним концом соединены с вольфрамовыми.

Также для подключения необходим дроссель — пускорегулирующий аппарат, без которого светильники работать не будут. В его задачи входит обеспечить стабильность тока при его переменном значении.

Принцип работы заключается в прохождении заряда через пары ртути

Преимущества

Технологии производства постоянно совершенствуются. В современных энергосберегающих люминесцентных светильниках используется всё качественнее люминесцентный слой. Это дало возможность снизить их мощность, одновременно повысив эффективность светового потока, а также в 1,6 раза уменьшился диаметр стеклянной трубки, что повлияло и на её вес.

Рассмотрим преимущества люминесцентных ламп, это:

• высокий КПД, экономия, большой срок службы;
• разнообразие цветовых оттенков;
• широкий спектральный диапазон;
• наличие цветных и специальных колб;
• большая площадь покрытия.

Читать также: Неисправности парорегулятора в утюге gc 2048

Они расходуют в 5–7 раз меньше электроэнергии, чем обыкновенные лампы накаливания. Например, люминесцентная лампа 20 Вт, даст света столько, сколько лампа накаливания мощностью 100 вт. К тому же у них очень большой срок службы. В этом плане сравниться с ними и превысить эти показания способна только светодиодная лампочка, но у неё есть свои особенности. А также они дают возможность подбирать колбы, которые дадут нужный уровень освещённости. А разнообразие цветовых её оттенков позволит легко декорировать помещение.

Люминесцентные лампы применяются в медицине, используясь как хорошие светильники и как ультрафиолетовые и бактериальные приборы. Такая их возможность широко применяется и в пищевой промышленности.

Очень важным является и тот факт, что такая лампа может осветить довольно солидную площадь, поэтому она стала незаменимой для больших помещений. Самый минимальный срок её службы 4800 часов, выше в технической характеристике указано 12 тысяч часов – это средняя величина, максимальная 20 000 часов, но она зависит от количества включений и выключений, поэтому в общественных местах прослужит меньше.

Недостатки

Несмотря на такие большие преимущества люминесцентных ламп, они могут нанести вред здоровью, поэтому такие светильники не рекомендуют устанавливать дома или на улице. Если такой прибор разобьётся, то может отравить помещение, местность и воздух на большое расстояние. Причиной этого является ртуть. Вот почему использованные колбы должны обязательно сдаваться на утилизацию.

Ещё одним недостатком люминесцентных колб является их мерцание, которое легко вызывается малейшими неполадками. Оно может отрицательно влиять на зрение и быть причиной головной боли. Поэтому необходимо следить за своевременным устранением неисправности или поменять трубочку на новую.

Для запуска светильника нужен дроссель, что усложняет конструкцию и влияет на цену.

Люминесцентные лампы 36 Вт экономичны, дают качественный яркий цвет и создают приятную рабочую атмосферу, цены на них низкие и начинаются от 60 рублей

При их выборе покупатели больше обращают внимание на потребность в освещении помещения. Светильники к ним тоже очень дешёвые, поэтому покупая лампу, больше внимания обращают на нужное качество, а не на цену

Лампы поставляются в коробках по 25 штук – это минимальная партия. Купить одну или несколько можно в розничных магазинах, где они упакованы в заводские коробки. Единица товара весит всего 0,17 кг

Колба очень лёгкая, длинная и хрупкая, поэтому при её транспортировке нужно соблюдать осторожность

Люминесцентные лампы – газоразрядные ртутные лампы низкого давления. Мощность 36 Вт.

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 23..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Ртутная газоразрядная низкого давления. Отличается лучшей цветопередачей по сравнению с обычным..

Ртутная газоразрядная низкого давления. Отличается лучшей цветопередачей по сравнению с обычным..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Применяется в основном для освещения растений и для подсветки аквариумов. За счёт увеличенного ..

Как вычислить светопоток

Чтобы  узнать сколько люмен у источника, используйте средние значения светоотдачи:

1. для диодных умножьте мощность на 80-90 лм/вт для лампочек с матовой колбой и получите светопоток;
2. для диодных филаментных  умножайте энергопотребление на 100 лм/вт, филаментные прозрачные с диодами в виде желтых полосок;
3. люминесцентные КЛЛ умножайте на 60 лм/вт, для дорогих он может быть выше, но они гораздо быстрее теряют яркость, поэтому это значение будет более точным;
4. ДНАТ 66 лм/вт для 70W, 74 лм/вт для 100W 150W 250W, 88 лм/вт у 400W;
5. ДРЛ множитель будет 58 лм/вт при среднем срок службы от 12 до 18т часов, китайские могут иметь другие характеристики, они всегда умудряются сэкономить даже там, где это практически не возможно.

Описание люминесцентных ламп

По спектральному излучению люминесцентные лампы можно подразделить на два типа:

1. Стандартного применения.
2. Специального применения. Например, ультрафиолетовые, антибактериальные и другие.

В стандартных колбах люминофор однослойный
, благодаря которому получают разные оттенки белого света. Жёлтый свет считается тёплым, синий холодным. Его можно определить по маркировке, где первая буква Л – это люминесцентная лампа, вторая – цвет, а именно:

• ЛБ – белый;
• ЛД – дневной;
• ЛЕ – естественный;
• ЛХБ – холодный белый;
• ЛТБ – тёплый белый цвет.

В маркировке присутствуют буквы, которые обозначают цвет колбы: К – красный, Г – голубой; С – синий, З – зелёный. Ультрафиолетовые приборы отмечаются буквами УФ.

Световой поток
люминесцентных ламп измеряется в люменах (lm). Чтобы улучшить качество отражения
цветов, сделать картину ярче и насыщеннее применяют трёх или пятислойный люминофор, который имеет на 12% и более улучшенный световой поток.

К стандартным относят лампы общего назначения
, производят их мощностью от 15 Вт до 80 Вт разной длины и формы, применяют для дневного освещения складов, цехов и других помещений, которые занимают большие площади. Улучшенные лампы способны более ярко передавать световую гамму окружающих цветов, они нашли своё применение в выставочных залах, картинных галереях, магазинах одежды, то есть всюду, где цветовые оттенки должны восприниматься зрением комфортно.

Специальные лампы имеют определённый тип люминофора
, в котором присутствуют добавки, способные менять его свойства. Они дают возможность выделить нужный спектр ультрафиолетового излучения в зависимости от его назначения, например, успешно используют такую колбу в бактерицидном медицинском приборе, который способный уничтожать бактерии и обеззараживать воздух.

С такой же целью эти лампы применяют в гастрономах, где надо защитить продукты, а также на производствах для стерилизации тары. Выпускаются и специальные колбы, дающие разную спектральную частоту. Они широко используются в рекламных щитах, а также в шоу-бизнесе.

Технические характеристики лампы ЛБ 36

Люминесцентные лампы ЛБ 36 Ватт подключаются к электросети переменного тока вместе с пусковой регулирующей аппаратурой и имеют такие характеристики:

• цоколь типа G13, расположенный на её торцах;
• размеры: диаметр колбы 26 мм, длина: L1 – 1213,6 мм, L – 1199,4 мм;
• мощность 36 Вт;
• напряжение в лампе 103 В;
• световой поток 2800 лм;
• срок службы 12000 часов.

А ещё они отличаются между собой по типу излучения, по форме стеклянной трубочки, которые бывают прямые и фигурные, не направленного и направленного светового потока.

Особенности конструкции

Люминесцентна лампа – это цилиндрическая стеклянная трубочка, запаянная с двух конов, внутренняя поверхность которой покрыта люминофором. Из неё полностью выкачан воздух, а добавлен аргон и капелька ртути, которая под воздействием температуры испаряется, принимая газообразную форму.

С двух концов колбы впаяны электроды, изготовленые из вольфрамовых проволочных спиралей, которые покрыты защитным слоем сплава оксида солей стронция или бария, что увеличивает срок её эксплуатации. Параллельно спиралям вмонтированы никелевые жёсткие электроды, которые одним концом соединяются с ними.

Чтобы колба светилась, внутрь её нужно подать электрический ток. При нагревании создаётся электрический разряд, вызывающий появление ультрафиолетового излучения. Люминесцирующее вещество, называемое люминофором, поглощает его, выделяя свет нужного спектра.

Цветопередача

Световой параметр температуры люминесцентной лампы измеряется в кельвинах, изменение этой величины влияет на оттенок цвета:

• в диапазоне от 2700 до 3400 К – это тёплый свет;
• от 3400 до 5600 К – естественный;
• от 5600 до 6400 К – холодный цвет.

Световая температура влияет на биоритм человека. Холодный цвет повышает трудоспособность, тёплый, наоборот, расслабляет, хочется отдохнуть. Вот поэтому в офисах и производственных помещений устанавливают светильники с колбами, дающими холодный свет.

Важно заметить, что у каждого производителя может быть своя маркировка. Например, у компании «Philihs TLD» число 54 обозначает холодный цвет, а 33 – тёплый цвет

Как подключить люминесцентную лампу

Классическая схема подключения одной ЛЛ

В традиционной схеме всего три элемента:

Схема подключения двух люминесцентных ламп (ЛЛ)

Выбор конденсатора осуществляется исходя из номинала мощности ЛЛ. Конденсатор в таком источнике света служит для компенсации реактивной мощности, и при отсутствии её учёта как бы не обязателен. Есть — хорошо, нет — ничего страшного. Не редко, при перепадах напряжения или некачественном конденсаторе происходит его возгорание.

Люминесцентные лампы (ЛЛ)
Мощность лампы, Вт	Параллельно включенный конденсатор 250 В, мкФ
15	4.5
18	4.5
30	4.53
36	4.53
58	7.05

Принципиальная схема питания лампы постоянным током

Внешний вид ЭПРА

Схема питания ДРЛ

Дроссель выполняет роль балластного устройства. Предохранитель защищает лампу и дроссель от скачка напряжения.

Как проверить люминесцентную лампу

Неисправности могут визуально проявляться таким образом.

Деградация люминофора в ЛЛ

Обратимся к устройству самой лампы. С двух сторон у нее размещены электроды, они делаются из вольфрама, так как это тугоплавкий металл. Для увеличения срока службы эти электроды покрываются щелочным соединением. Это способствует облегчению зажигания тлеющего разряда и защищает электроды. Часты включения и выключения влекут за собой частое нагревание и остывание защитного покрытия. Таким образом со временем оно просто отслаивается, образуются незащищенные участки на вольфрамовом электроде.  В момент запуска вольфрамовая нить разогревается неравномерно. Открытые участки разогреваются сильнее происходит сначала точечное выгорание, со временем произойдёт разрушение электрода. О начале выгорания и свидетельствует такое потемнение. Это — щелочные соединения, которые осаждаются на люминофорном слое. Но даже если электрод находится в обрыве, а колба лампы цела и люминофор не обсыпался, то лампу еще возможно какое-то время использовать. При этом применяется схема умножителя.

Целостность электродов можно проверить еще и мультиметром. Режим прозвонки (значок диода на приборе). В случае целостности контактов, Вы услышите писк, как при замыкании щупов. Можно воспользоваться режимом омметра, прибор должен показать сопротивление 3-16 Ом. В случае индикации бесконечного сопротивления электрод находится в обрыве и в традиционных схемах (также как и с ЭПРА) использование принципиально невозможно.

При использовании классической схемы со стартером и дросселем, лампу, у которой хотя бы один из электродов находится в обрыве зажечь не удастся. Если балластный дроссель находится в обрыве, то лампа также не загорится. Исправный дроссель должен обладать сопротивлением 60 Ом, плюс-минус 5 Ом. Вышедший из строя дроссель можно определить «на глаз» по косвенным признакам: характерный запах, пятна.

Отличие освещенности от светового потока

При этом многие путают единицы измерения Люмены с Люксами. Запомните, в люксах измеряется именно освещенность.

Как наглядно объяснить их разницу? Представьте себе давление и силу. С помощью всего лишь маленькой иголки и небольшой силы, можно создать высокое удельное давление в отдельно взятой точке.

Также и с помощью слабого светового потока, можно создать высокую освещенность в отдельно взятом участке поверхности.

1 Люкс – это когда 1 Люмен попадает на 1м2 освещаемой площади.

Допустим, у вас есть некая лампа со световым потоком в 1000 Лм. Внизу этой лампы стоит стол.

На поверхности этого стола должна быть определенная норма освещенности, чтобы вы могли комфортно работать. Первоисточником для норм освещенности служат требования сводов правил СП 52.13330

Для обычного рабочего места это 350 Люкс. Для места, где производятся точные мелкие работы – 500 Лк.

Данная освещенность будет зависеть от множества параметров. К примеру, от расстояния до источника света.

От посторонних предметов рядом. Если стол находится около белой стены, то и люксов соответственно будет больше, чем от темной. Отражение обязательно скажется на общем итоге.

Любую освещенность можно замерить. Если у вас нет специальных люксометров, воспользуйтесь программами в современных смартфонах.

Правда заранее приготовьтесь к погрешностям. Но для того, чтобы сделать навскидку первоначальный анализ, телефон вполне сгодится.

А как узнать примерный светопоток в люменах, вообще без измерительных приборов? Здесь можно воспользоваться значениями светоотдачи и их пропорциональной зависимости к потоку.

для светодиодных ламп с матовой колбой — мощность лампы умножьте примерно на 80лм/Вт и узнаете сколько в ней люмен

для филаментных – умножайте мощность лампы на 100

энергосберегайки КЛЛ – на 60лм/Вт

Безусловно, свет от разных источников распространяется не равномерно. Один светильник бьет очень узким пучком света, а другой наоборот максимально широким.

Но если сравнить их паспортные данные, оба они могут иметь одновременно одинаковое количество люмен.

Именно поэтому ориентироваться только на люмены, в корне не правильно.

Например, при покупке светильника через интернет, можно получить вовсе не то освещение, на которое изначально рассчитывали.

Еще раз запомните, световой поток показывает только КОЛИЧЕСТВО света, без учета направления его распространения.

Поэтому здесь еще нужно учитывать и другую характеристику – силу света. Что это такое?

Это величина светового потока разделенного на телесный угол, внутри которого он распространяется.

Проще говоря, если световой поток это количество света, то сила света – это его ”плотность”.

Измеряется сила света в канделах – Кд.

1 кандела – это 1 люмен распространяющийся в пределах конуса с углом в 65 градусов.

Чтобы визуально представить себе силу в 1 канделу, посмотрите опять же на обыкновенную свечу. Именно поэтому определение кандела произошло от латинского слова ”candela” – что в переводе означает свеча.

Кстати, теоретически человеческий глаз может увидеть свет от такого источника на расстоянии почти 50км!

Однако из-за кривизны поверхности земли, данное расстояние фактически сокращается до 5км.

Рекомендации по выбору

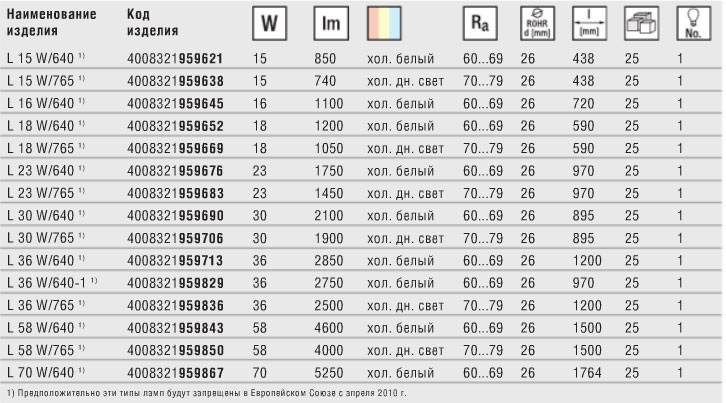

Люминесцентные лампы osram L 36W/60 Лампы выбираются под определенный вид светильника

Это обязывает покупателя обращать внимание на его характеристики. Особенно внимательно следует выбирать люминесцентные лампы

Например, российская лампа ЛБ 36 имеет длину 1200 мм и подходит для установки в соответствующий прибор. Схожий по мощности прибор на 35 Вт от немецкой компании OSRAM имеет другую длину – 1449 мм. Длина трубки обязательно должна учитываться при покупке.

Уделяется внимание и диаметру колбы. Стандарт – 16 мм, но можно найти устройства на 12 мм, 25 мм и другие величины

От диаметра напрямую зависит световой поток. В светильниках можно использовать трубку с таким же цоколем (G13) с меньшим диаметром, с большим – нельзя.

Люминесцентные лампы имеют пульсации, которые оказывают негативное влияние на здоровье. Чтобы уменьшить отрицательное воздействие, следует отдать предпочтение качественным, дорогим и проверенным приборам, купленным в профессиональном магазине. Лампа неизвестного производства выполняется из некачественных составляющих, а это напрямую сказывается на мерцании.
