Мастер-выключатель: монтаж через контактор, правила подключения в разных комнатах

Параметры выбора бесконтактного модуля

Управление может производиться с помощью пульта, который для удобства делается в виде брелока

Перед приобретением бесконтактного концевого выключателя необходимо обращать внимание на следующие характеристики:

тип блока – внешний можно поставить на место стандартного устройства, внутренний монтируется после снятия люстры;
компоновку – в комплект входят пульт ДУ, зарядка, редко – батарейка и держатель;
особенности ламп освещения – приборы совместимы со светодиодами, галогенками и лампочками накаливания;
рабочая частота – колеблется от 2,2 до 5 ГГц, от чего зависит качество приема и передачи сигналов;
радиус действия – бюджетные модели функционируют на расстоянии 10 м, люксовые – на расстоянии от 100 до 350 м;
мощность – бесконтактное оборудование имеет максимальный предел нагрузки 1000 Вт, но подбирать силовой блок нужно с мощностью на 20 % больше заявленной;
количество нажатий – батарейка садится через 10-20 касаний, сенсор рассчитан на количество прикосновений до 100 тыс.;
токовый номинал – от 6 до 16 А;
количество каналов – современные приборы принимают сигнал от 1-8 источников.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо
отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

У имульсников ABB блок
центрального управления можно докупить отдельно и присоединить его с левой
стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей.
Для электронных придется делать развязку через промежуточные реле.

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Инструкция — подключение магнитного пускателя через кнопку

Рассмотрим порядок подключения магнитного пускателя на примере управления освещением — включением/выключением обычной лампы.

Для этого понадобятся следующие инструменты, устройства и материалы:

магнитный пускатель;
кнопка включения магнитного пускателя Пуск (она может быть двух видов — зеленая или черная);
кнопка Стоп (красного цвета);
установочная коробка для кнопок;
двужильный медный провод;
патрон с лампой;
бокорезы, нож, крестовая отвертка.

Чтобы подключить схему кнопочного выключателя, нужно выполнить следующие действия:

С «плюса» подается питание на кнопку Стоп и от нее же выводится провод на силовой контакт нашего магнитного пускателя;
Выход с кнопки Стоп идет на кнопку Пуск и с нее же выводится «плюс» на вспомогательный контакт устройство, обозначенный как 1L1;
Второй выход с кнопки Пуск идет на базовый контакт пускателя А1;
С гнезда контакта 2Т1 выводится перемычка на А1. Это нужно для того, чтобы после отпускания кнопки «Пуск» цепь не размыкалась, а фаза продолжала поступать на катушку магнитного пускателя и срабатывало самоудержание при однократном нажатии пусковой кнопки. В противном случае для работы устройства придется постоянно держать пусковую кнопку нажатой;
Минусовой провод идет прямиком на разъем А2, а также на 5L3;
Само управляемое электроустройство (в нашем случае лампа) подключается к разъемам 4Т2 и 6L3.

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;
в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;
для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;
в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.

Схема включения проходного выключателя – подключение – соединение

Управление тем или иным осветительным прибором из разных точек в доме, сегодня уже не считается признаком «мажорства», а относится к разряду функций, позволяющих сделать жизнь обитателей дома или квартиры более комфортной и удобной. Так, например, такая функция бывает просто необходимой в длинных коридорах, на лестницах, в просторных гостиных и т.д.

Для осуществления этой задачи используется так называемый проходной выключатель, и в этой статье мы рассмотрим основные вопросы, связанные с его вариациями и схемами подключения к электрической системе дома.

Зачем нужны проходные выключатели?

Проходной выключатель, схемы подключения которого будет рассмотрена чуть позже, в принципе, ничем не отличается от обычного стационарного, поэтому он может представлять собой одинарную, двойную и даже тройную клавишу, может быть оснащен сенсорным датчиком и оборудован пультом для дистанционного управления, хотя эта последняя функция является, скорее, излишней, поскольку наличие пульта делает нецелесообразным применение проходного выключателя. Согласитесь, обычный включатель, установленный в самом начале лестницы либо коридора и пульт для управления, находящийся на противоположном конце коридора или лестничного пролета вполне способны решить проблему освещения в данном участке дома.

На выбор проходного выключателя влияет, в первую очередь, количество клавиш в выключателе, ведь от этого зависит число возможных комбинаций включения осветительных приборов, которые будут к нему подключаться

А вот наличие дистанционного управления или сенсорных датчиков – это лишь дополнительные эксплуатационные удобства, поэтому обращать на них внимание следует уже во вторую очередь, после того, как определены все остальные рабочие параметры

Совет: проходные выключатели на несколько клавиш лучше использовать в просторных помещениях, обеспеченных несколькими выходами и разными группами осветительных приборов, включающихся одновременно. Во всех остальных случаях стоит использовать одинарные проходные выключатели схема соединения, которых намного проще и удобней.

Как подключить проходной выключатель для управления из двух точек

Наиболее удобной и простой является схема включения проходного выключателя, практически не отличающаяся от схемы подключения стационарного.

Теперь поговорим о конструкции изделия, на котором отсутствует нейтральное положение клавиши «Выкл.», поэтому электрический ток направляется либо на первую, либо на вторую клемму, поэтому, когда проходные включатели находятся в разных положениях, осуществляется автоматическое отключение осветительного прибора от электрической цепи.

Также включатели разнятся количеством проводов, которые участвуют в установке. Так, если при подключении одинарного включателя используются только два провода, представляющие собой разорванную фазу, то схема подключения выглядит следующим образом: к каждой клавише проводится по три провода, где два проводка играют роль перемычек между маршевыми включателями. Третий провод служит фазовой подачей для одного выключателя и фазового выхода, который выходит на источник освещения, для другого.

Принципиальная схема, нарисованная на бумаге, не вызывает особых вопросов, к сожалению, практика немного отличается от теории, поскольку у многих вызывает панику наличие в данной схеме коммутационной коробки, ведь если проводить монтаж электропроводки по всем правилам, то от этого акрегата избавиться не получится. Но есть простая методика разобраться в принципах коммуникации – разделить на две равные части нарисованную схему подключения данного включателя, собрав ее заново при помощи изоленты

Самое главное –разорвать электрическую цепь в нужном месте, ведь тогда собрать эту проводку не составит труда, неважно, где расположены все составляющие ее части

Концевой выключатель — устройство прибора и принцип действия

Для контроля и ограничения движения различных механизмов используется концевой выключатель.

Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.

Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.

Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.

Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.

Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.

Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

https://youtube.com/watch?v=0Z7E9xH_GIQ

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

Механического воздействия.
Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

Индуктивные.
Емкостные.
Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.

Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.

Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

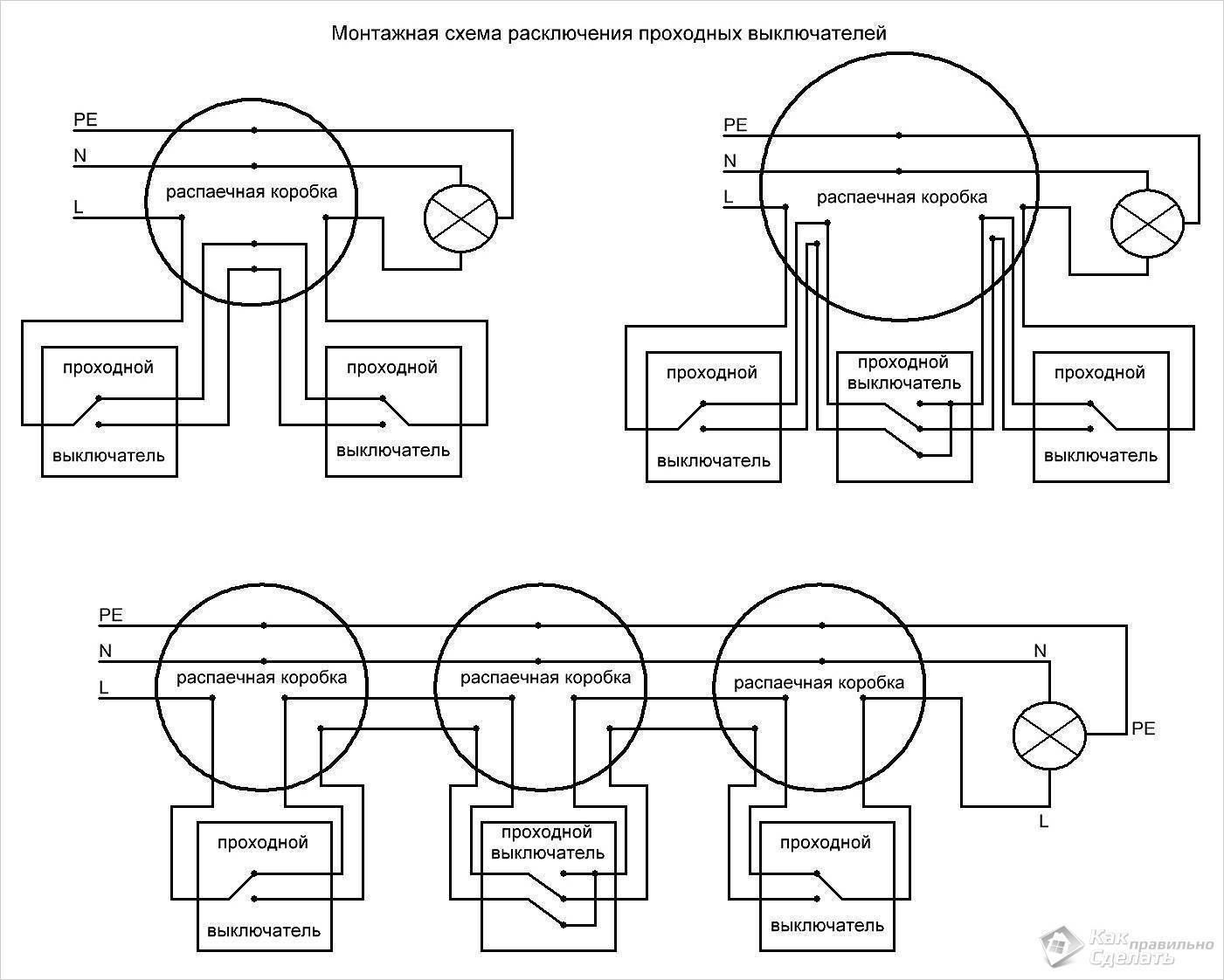

Монтажная схема подключения

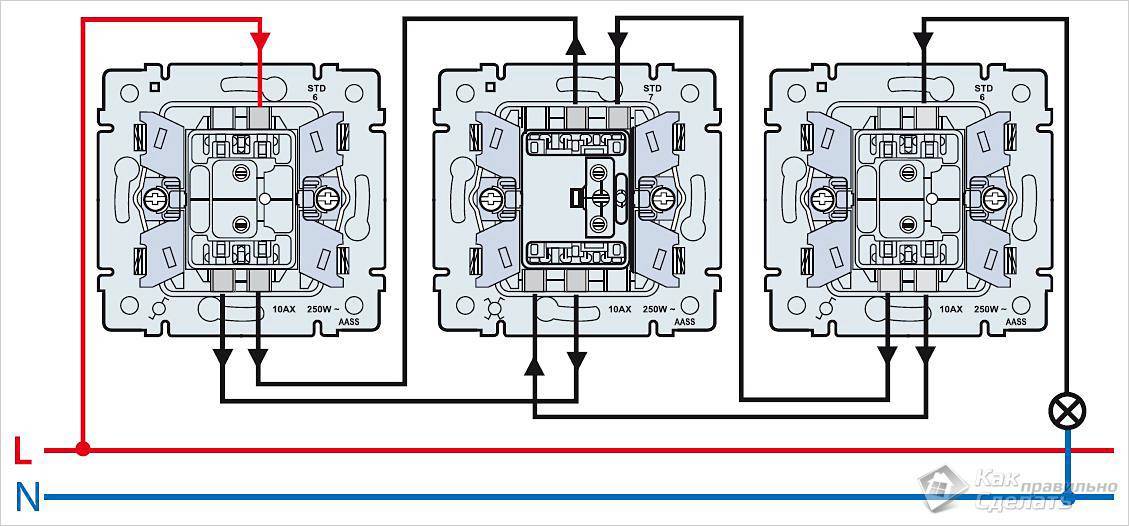

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Схема подключения МП

Популярная схема подключения магнитного пускателя через кнопочный пост.

Главная схема имеет две части:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.

Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.

Схема с подсоединением катушки на 220 вольт

Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.

На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.

Рабочий принцип

Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.

Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».

Как подсоединить тепловое реле?

Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.

Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).

Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.

Работа реле

Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.

Монтаж пускателей внутри электрического щита

Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Мастер-выключатель: гасим свет одной кнопкой

У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.

Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.

Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.

Дополнительные сведения

Принципиальной разницы между контактором и магнитным пускателем нет, и об этом уже было сказано выше. Их задача тоже одинаковая — дистанционное включение и выключение нагрузки. Схемы, в которых применяются эти разновидности коммутаторов, также идентичны. При описании схем используются некоторые специфические термины. Остановимся на них далее для полноты информации.

«Самоподхват». Это значит, что кнопка включения в кнопочной станции соединена параллельно с контактом, замыкающимся от действия катушки, питание которой начинается немедленно при нажатии на упомянутую кнопку. Самоподхват хотя и не упоминался ранее, но он присутствует в каждой из схем, показанных выше.

«Реверс». Схема с реверсом предусматривает получение из двух контакторов или магнитных пускателей переключение обмоток двигателя для изменения вращения его ротора на противоположное. Пример такой схемы приведен ниже.
