Стальные гофрированные трубы для электропроводки

Виды гофрированных труб из металла

На рынке можно отыскать такие разновидности туб:

• Нержавеющие стальные. Имеют самую высокую стоимость среди представленных вариантов.
• Оцинкованные. Имеют в составе специальную ткань, которая обеспечивает целостность соединения звеньев гофры.
• Стальные с полимерной (ПВХ) оплеткой. Предназначены для устройства кабеля в местах повышенной взрывоопасности, в грунтах, воде. Этот вид трубы отличается повышенной герметичностью.
• Жестяные. Самый легкий вид металлической гофры. Актуален при устройстве электропроводки в местах с повышенной влажностью. Герметичность стыков звена обеспечивается специальной полипропиленовой пленкой.

Разные виды изделий

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Полимерная гофра для проводов

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Трубы металлические гофрированные для электропроводки

Такие изделия дороже. Но именно их применяют при высокой запыленности атмосферы, если не исключен контакт с агрессивными соединениями. Металл защитит от повреждения оболочки грызунами. Он обеспечит повышенную прочность и не горючесть. Этот материал не впитывает загрязнения и запахи, не выделяет вещества при нагреве. Его применяют, чтобы дополнительно экранировать электромагнитные помехи.

Металлическая гофра для проводки способна выполнять свои функции десятки лет

Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Сортамент электросварных труб тонкостенных

Сортамент	0,7-0,8	1	1,2	1,5
Труба круглая х/к ГОСТ 10704-91
Ø 10	х	70 900	70 700	дог.
Ø 12	х	66 800	65 500	дог.
Ø 14	х	х	60 500	60 300
Ø 16	х	57 400	56 900	57 400
Ø 18	58 500	57 400	56 900	57 400
Ø 19	58 500	57 400	56 900	57 400
Ø 20	58 500	57 400	56 900	57 400
Ø 22	58 500	56 500	56 900	57 400
Ø 25	57 900	56 500	55 900	55 600
Ø 28	57 900	56 500	55 900	55 600
Ø 30	57 900	56 500	55 900	55 600
Ø 32	57 900	56 500	55 900	55 600
Ø 36	х	56 500	55 900	55 600
Ø 38	х	56 500	55 900	55 600
Ø 40	х	56 500	55 900	54 600
Ø 42	х	56 500	55 900	х
Ø 43	х	х	55 900	х
Ø 45	х	х	55 900	х
Ø 48	х	х	55 900	х
Ø 51	х	х	55 900	54 600
Труба профильная ГОСТ 8639-82 квадратная
10*10	х	67 700	67 700	х
15*15	57 700	57 900	56 700	56 400
20*20	57 400	57 400	56 700	56 400
25*25	57 400	57 400	56 700	56 400
30*30	57 400	56 400	55 700	54 900
40*40	х	х	х	55 600
Труба профильная ГОСТ 8645-68 прямоугольная
30*15	57 800	57 300	56 800	55 700
30*20	57 500	57 000	56 500	55 700
40*20	57 200	56 000	55 500	55 000
57 200	56 000	55 500	55 000
Труба профильная ГОСТ 8644-68 овальная
30*15	57 800	57 300	56 800	55 600
40*25	57 800	57 300	56 800	55 600
45*25	57 800	57 300	56 800	55 600
оцинкованная труба
15*15	69 000	67 500	66 500	66 200
18*18	69 000	67 500	66 500	62 200
20*20	69 000	67 500	66 500	62 200
25*25/30*20	68 500	67 000	66 000	66 000
30*30/40/20	68 500	67 000	66 000	66 000

Тонкостенные трубы выпускают разного качества. Мы предлагаем трубы из холоднокатаной стали. Такие трубы отличает высокое качество поверхности, высокая точность размеров – толщина стенки, диаметр, длина.

Холоднокатаные тонкостенные трубы стоят значительно дороже своих аналогов из горячекатаной стальной ленты и, как правило используются при производстве металлической мебели, торгового оборудования, других изделий, предназначенных для использования в закрытых помещениях и требующих идеальной поверхности, которая как правило красится или гальванизируется.

Мебельные трубы производят из стали марки 08пс по ГОСТ 1050-88 или марок Ст1пс, Ст2пс по ГОСТ 380-88. Холоднокатаные трубы, произведенные из таких марок хорошо поддаются гнутью, что позволяет придавать готовому изделию приятные для глаза формы. Труба мебельная тонкостенная бывает круглого, овального, квадратного и прямоугольного сечения.

Трубы тонкостенные круглые применяются там, где от конструкции требуется соблюдение сразу двух качеств — легкий вес и высокая степень прочности.

Область применения тонкостенных труб:

в гидравлических и пневматических системах автомобилей, речных и морских судов и т.д.;
в строительных металлоконструкциях, где важное значение имеет небольшой вес (различные перегородки, заборы, при изготовлении рекламных щитов);
в трубопроводах, по которым среда движется под воздействием высокого давления;
в системах отопления частных и многоквартирных домов (радиаторы отопления);
в мебельной промышленности;

Технические характеристики

Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.

Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.

Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.

Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.

Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.

Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.

Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров. Технические характеристики пластиковой модели. Технические характеристики пластиковой модели

Технические характеристики пластиковой модели

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. При выборе размера следует учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько жил – проводов или кабелей – диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электрические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит еще и от сечения, на котором она будет укладываться:

• к осветительным приборам – 16 мм;
• у розеток и выключателей – не менее 20 мм;

  Размер гофры для электрического кабеля выбирается исходя из количества и размеров жил

• от основной распределительной коробки до следующей коробки, от щита – не менее 25 мм;
• соединение между двумя панелями составляет не менее 32 мм, и лучше иметь вторую резервную линию;
• проход через перекрытие перекрытия – с жесткой гофрой диаметром не менее 40 мм;
• прокладка слаботочных кабелей (телефон, интернет, антенна и др.) – 25 мм.

Диаметр гофры для прокладки кабелей выбирается исходя из количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества жил

Эта информация носит справочный характер, но вы можете сосредоточиться на ней. Можно взять больший диаметр, но не меньший.

Цены

В общем, самой дешевой считается гофра для кабеля из ПВХ, в средней ценовой категории – ПП и ПНД, самой дорогой – гофра из металла. К тому же вариант с протяжкой чуть дороже, чем без

При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета

Разные материалы, цвета, толщина стен и разные цены

Пульсация для кабеля продается в катушках по 50 и 100 метров, реже встречается в метрах, но цена немного выше. В целом цена зависит не только от материала, но и от толщины стены. Самая дешевая – это легкая ПВХ-гофра для кабеля, но иногда она больше похожа на пленку. От чего это может защитить, сказать сложно. Если вас беспокоит качество, то все, что связано с электричеством, лучше покупать не в строительных супермаркетах типа Leroy и т.д., а в специализированных. Качество обычно лучше, а цены, если они выше, разумные. Чтобы получить представление о возможном ценовом диапазоне, в таблице мы суммируем различные типы пульсаций с кратким техническим описанием.

Имя	Вид	Наружный диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Деловое свидание, встреча
Гофра в ПВХ	легкий	16 мм	11,4 мм	да	2,4 рубля
Гофрированная труба из ПНД черного цвета	BCS	15.7 мм	11,3 мм	да	от 7,5 руб / м	55	для скрытого монтажа
Гофрированная труба из ПНД черного цвета	BCS	19,5 мм	14,5 мм	да	от 8,9 руб / м	55	для скрытой проводки
Труба из ПНД с двойными стенками красного цвета	жесткий	50 мм	41,5 мм	да	78,5 руб / м	44 год	для скрытого монтажа
Тяжелая труба ПНД	тяжелый	31 мм	23,4 мм	да	от 9,7 руб. / м	55	скрытая прокладка
Гофрированная труба из PPL (полипропилен	легкий	19,7 мм	14,8 мм	да	от 28 руб / м	55	открытая и скрытая печать
Гофрированная трубка из полиамида	чернить	21,2 мм	16.8 мм	нет	от 52 руб / м	68	открытая, скрытая, устойчивая к ультрафиолетовому излучению пломба
Гофрированная трубка из полиамида	серый	21,2 мм	16.8 мм	да	от 48 руб / м	68	открытая и скрытая печать

Как формируется стоимость гофротруб разных видов

При сравнении цен оказывается, что некоторые материалы более доступные:

• ПВХ обойдется дешевле, чем прочие виды полимерных изделий;
• металлическая гофра стоит дороже;
• к наиболее высокой ценовой категории относится гофра с перетяжкой.

Размер изделия, толщина стенок, тип трубы (однослойная, двухслойная), прочностные характеристики и целевое назначение – основные параметры, которые определяют стоимость. Оказывают влияние на формирование цены и другие характеристики (пластичность, электропроводность и т. д.). Приобрести гофру можно по метражу и в бухтах (до 100 м), зависит от того, какая длина проводника заложена в проект.

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Вот лишь несколько примеров использования изделий:

• электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
• установка и подключение осветительных приборов и бытовой техники;
• монтаж высокомощного электрооборудования на производстве;
• создание разветвлённых компьютерных сетей с подключением серверных;
• запитка частного дома от внешнего источника.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
• Легкая – нагрузка до 320 Н/см2,
• Средняя – нагрузка до 750 Н/см2,
• Высокая – нагрузка до 1250 Н/см2,
• Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

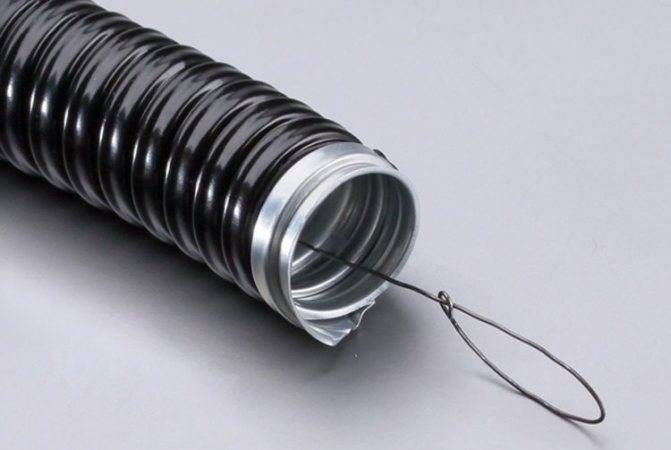

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Необходимость применения гофры металлической для кабеля и цена проекта

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

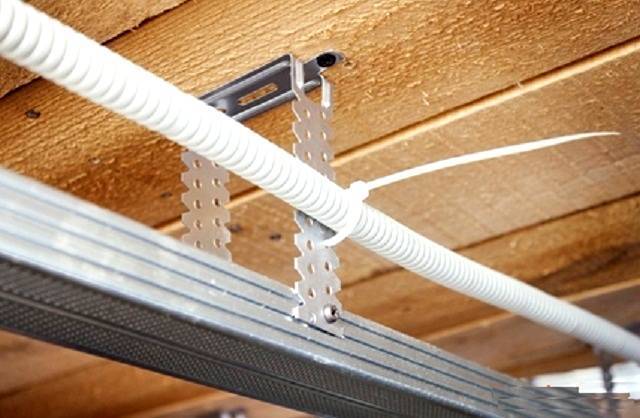

Крепление гофрозащиты под потолком в деревянном доме

Пожарная безопасность

Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
Гофрорукав прост в монтаже и не требует особых навыков.
Цена такой защиты невысока и доступна любым потребителям.. Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Читать далее: Как выбрать встраиваемую посудомоечную машину: главные критерии выбора и советы покупателям, рейтинг лучших моделей

Плюсы гофр для кабеля:

1. Водонепроницаемость;
2. Долговечность;
3. Стойкость к возгораниям, огнеупорность, негорючесть;
4. Сопротивляемость механическим нагрузкам, прочность;
5. Легкость;
6. Эстетичность;
7. Коррозионная стойкость;
8. Кабель, помещенный в гофру , не ударит человека током;
9. Защита кабеля от воздействий окружающей среды.

Минусы:

1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

• Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
• Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
• Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
• Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
