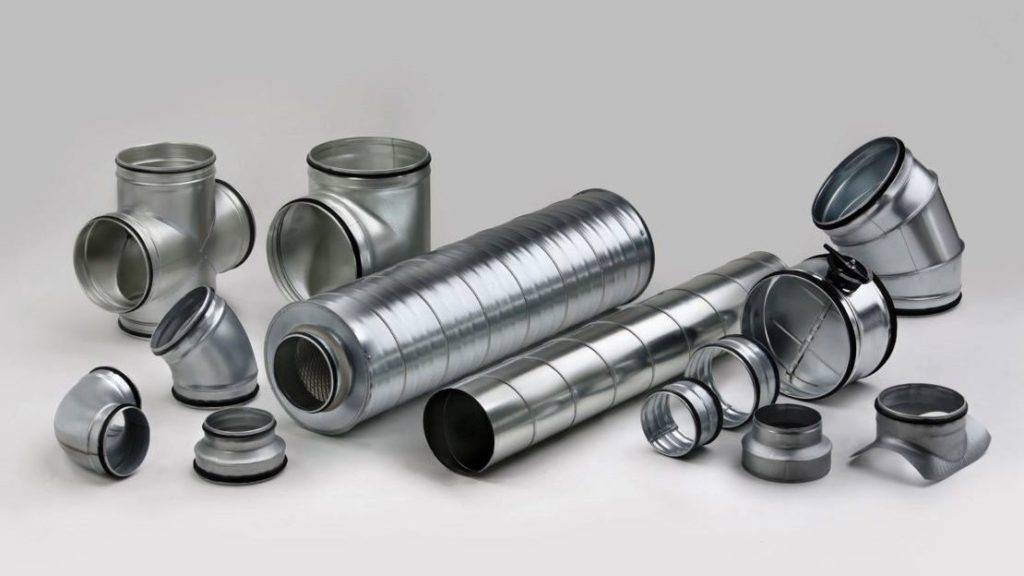

Разновидности и особенности металлических элементов для вентиляции: воздуховодов, труб, коробов, решеток

Установка вентиляционного короба своими руками

Установить вентиляционный короб вытяжки самостоятельно не составит труда, если под рукой будут необходимые материалы. Предварительно нужно начертить схему вытяжной вентиляции с учетом длины и сечения венткороба, мощности вентилятора вытяжки, а также объема вытягиваемого воздуха.

Чаще всего вентиляционные короба изготавливают из пластика, и далее в качестве примера будет использоваться именно этот тип. На основе пластика делаются короба с прямоугольным или квадратным сечением следующих размеров:

  • 100*55 мм;
  • 120*60 мм;
  • 204*60 мм.

Какой размер сечения выбрать, зависит от диаметра патрубка воздуховода в вытяжке. Площадь сечения канала выбирается таким образом, чтобы патрубок вошел внутрь короба.

Материал изготовления труб для вентиляции

Понятие «трубы для вентиляции пластиковые» объединяет несколько разновидностей пластмассовых изделий, созданных из различных материалов. Все они имеют свои особенности и недостатки, которые существенно влияют на область применения.

Полиэтиленовые – ПЭ

Трубные конструкции из полиэтилена рекомендованы для устройства вентиляции дачных домиков и построек с временным пребыванием людей. Воздуховоды из полиэтиленовых труб устойчивы к перепадам температуры и успешно эксплуатируются в диапазоне от +75 градусов до – 45. градусов. Трубную разводку из полиэтилена с защитным слоем используют для подачи и отвода воздуха при прокладки наружной и внутренней вентиляции. Пластиковые изделий ПЭ отличаются от своих «коллег» по внешнему виду своей черной окраской, обусловленной высоким содержанием сажи, применяемой при изготовлении.

Полипропиленовые – ПП

Вентиляционные системы, изготовленные из полипропилена ПП, обладает следующими преимуществами: устойчивость к агрессивной химической среде, несложный монтаж и невысокая стоимость. Воздуховоды ПП пользуются большой популярностью у домашних мастеров – умельцев с ограниченным бюджетом.

Главный недостаток полипропилена – плавиться при температуре +85 и выше, крайне ограничивает область его применения в воздухоподающих линиях. При низких температурах пластик ПП становится хрупким, поэтому его рекомендуется использовать только в теплых, отапливаемых помещениях.

Поливинилхлоридные – ПВХ

Для устройства бытовой приточно — вытяжной вентиляционной системы чаще всего используются каналы из пластика на основе поливинилхлорида ПХВ. Эти конструкции безвредны для человека, нейтральные к ультрафиолету, герметичны, их несложно монтировать, а при эксплуатации несложно будет провести периодическую гигиеническую чистку. Вентиляционные каналы ПХВ используются в температурном диапазоне от 0 до +80 градусов, правда, со временем на поверхности появляются небольшие трещины и сколы.

Трубы из фторопласта

Прочные и надежные трубы из фторопласта ПВДФ применяются для устройства вентиляционных магистралей, эксплуатируемых при температурах от – 40 до +140 градусах и в условиях повышенной агрессивной химической среды с выделением кислотного и щелочного пара. Понятно, что материал ПВДФ с высокой устойчивостью к химическим воздействиям не применяется для монтажа бытовой вентиляции.

Полиуретановые воздуховоды

Вентиляционные трубы из полиуретана отличаются высокой прочностью и пластичностью. Высокий коэффициент температуры плавления полиуретанового пластика позволяет применять его для кухонных вытяжек. Если предполагается использовать пластиковые трубы, изготовленные из полиуретана для подачи горячего воздуха непосредственно от калорифера, то в этом случае необходимо для снижения температуры использовать гибкую ставку из стали.

Технология монтажа

Монтаж всех частей вентиляционной системы должен проводиться строго в соответствии с нормами и требованиями СНиП.

Если воздуховоды из оцинкованной стали будут монтироваться еще в процессе строительства здания, то тогда все составляющие следует укладывать в специальные штробы.

В остальных случаях способ установки вентиляционных каналов выбирается владельцем, но в любом случае  необходимо соблюдать правила пожарной безопасности.

Например, нельзя прокладывать воздуховод близко (на расстоянии менее одного метра) от газовой трубы.

Если воздуховод будет проходить по наружной стене здания, его обязательно надо утеплить.

Иначе при низкой температуре окружающего воздуха на стенках будет конденсироваться вода, что способно вызвать коррозию материала, особенно на участках с поврежденным покрытием.

Также следует обратить особое внимание на крепление каналов к несущим конструкциям, особенно если речь идет о тех системах, где дополнительно устанавливается оборудование для обеспечения движения воздушного потока. Воздуховоды в таких случаях должны прикрепляться при помощи усиленных хомутов, с большим количеством шагов фиксации, чем обычно. Оптимальным будет устанавливать хомуты через каждые три метра

Оптимальным будет устанавливать хомуты через каждые три метра

Воздуховоды в таких случаях должны прикрепляться при помощи усиленных хомутов, с большим количеством шагов фиксации, чем обычно. Оптимальным будет устанавливать хомуты через каждые три метра.

Квадратные и прямоугольные оцинкованные короба для вентиляции соединяются при помощи фланцевого метода с обязательным использованием герметизирующих прокладок. Также распространено использование шпилек и профиля, и крепление при помощи саморезов.

Для придания дополнительной жесткости конструкции укрепляются профилями, а если сторона сечения короба более 400 миллиметров, то можно использовать специальные подвесы, закрепив их через каждые 30 сантиметров.

Круглые воздуховоды скрепляются посредством хомутов и шпилек. Если при монтаже появилась необходимость в обеспечении дополнительной прочности для конструкции, хомут можно дополнительно укрепить при помощи перфорированной металлической оцинкованной ленты.

Процесс монтажа круглого короба из оцинкованной стали

Стоит понимать, что если система будет подвергаться излишней нагрузке из-за большой скорости прохождения воздушных масс, то даже крепкая металлическая лента не сможет крепко удерживать воздуховод.

Со временем он начнет довольно сильно дребезжать, чтобы избежать такого эффекта, следует использовать укрепление понадежнее.

Вентиляционные системы, обладающие большим весом и габаритами, закрепляются с использованием специальных профилей (Z-образных или L-образных), дополнительно следует использовать резиновые прокладки-уплотнители.

Они помогут вентиляционным трубам, приняв на себя часть нагрузки, возникающей из-за прохождения воздушных потоков на большой скорости. Без таких прокладок воздуховоды со временем начинают деформироваться.

Длинные и массивные вентиляционные короба из оцинкованной стали нужно устанавливать при помощи забивных анкеров.

Особое внимание нужно обращать на стыки отдельных модулей, чтобы соединения были максимально герметичны. Соединяться трубы могут разными способами:

  • при помощи ниппелей или муфт. Ниппелем будет выступать отдельный короткий отрезок трубы, более узкий, чем воздуховод. Ниппель просто вставляется в него с усилием и проворачивается, надежно фиксируется. Муфта монтируется по такому же принципу, но ее диаметр должен быть больше, чем у воздуховода;
  • фланцевый способ. Два фланца на концах труб соединяются при помощи болтов;
  • фальцевый способ. Два конца труб стыкуются, их стенки прикладываются одна к другой и сгибаются, обеспечивая надежную герметизацию.

В целом весь процесс монтажа коробов из оцинкованной стали выполняется последующему алгоритму:

  1. Сборка частей в единые модули.
  2. Герметизация стыков.
  3. Установка крепежных элементов на несущих конструкциях.
  4. Далее собранные модули поднимаются на нужную высоту и фиксируются хомутами, оцинкованными перфорированными лентами и т. п.
  5. При помощи различных фасонных элементов все модули постепенно соединяются в одну общую вентиляционную сеть.
  6. Устанавливается теплоизоляция.
  7. При желании или необходимости трубы закрываются декоративными элементами.

Нормативные требования к вентиляционным трубам

За основу для расчета необходимого размера сечения вентиляционной трубы берется расход воздуха за единицу времени. Ключевые требования к производительности и геометрическим формам системы вентиляции записаны в СНиП 41-01-2003.

Этот документ регламентирует необходимый объем поступающего воздуха на человека в зависимости от квадратуры помещения:

  • для помещений площадью до 20 кв. м приток воздуха должен составлять 3 куб. м на 1 кв. м площади;
  • для больших помещений, площадью более 20 кв. м, скорость поступления свежего воздуха должна составлять 30 куб. м в час, либо 0,35 от всего объема воздуха в помещении.

Для расчета основных размеров вентиляционных каналов используются показатели кратности воздухообмена. В СНиП содержатся таблицы со значениями кратности для разных типов помещений, квартир и домов.


С помощью приведенных выше таблиц вычисляется площадь сечения воздуховода, диаметр вентиляционной трубы круглой формы для вытяжки и размеры сторон для труб прямоугольной формы.

Для металлических вентиляционных каналов прямоугольной формы установлены следующие требования:


Требования для металлических воздуховодов круглой формы:

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

  • Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
  • Высокая устойчивость к воздействию многих химических соединений и влаги.
  • Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
  • Устойчивость к воздействию ультрафиолета.
  • Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
  • Способность работы системы при температурах широкого диапазона.
  • Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
  • Долговечность.
  • Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
  • Эстетичный строгий вид собранной системы.
  • Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
  • Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
  • Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
  • Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляцию
Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Статья по теме:

Вентиляция своими руками в частном доме. Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Правила монтажа вентиляционных элементов

виды крепежа, используемого при монтаже гибких воздуховодов

Перед началом монтажа вентиляционной системы необходимо обследовать помещение и подобрать наилучший метод крепления.

Для крепления металлических воздуховодов используют:

  • хомуты;
  • шпильки;
  • уголки;
  • болты и гайки.

Иногда приходится прибегать к сварочным работам.

Монтаж гибких металлических труб имеет свои правила:

  • Чтобы уменьшить потери давления внутри трубы, монтируют их только в растянутом состоянии;
  • Лишние куски удобнее сразу отрезать;
  • Целесообразнее применять широкие кронштейны, которые не пережимают трубу;
  • Для прохода через стены обязательно используются цельные переходники или гильзы из металла.

Распределите точки подвески, используя следующие правила:

  • на поворотах радиус изгиба должен быть меньше диаметра воздуховода;
  • допускается провисание не более 5 сантиметров на погонный метр;
  • при вертикальной установке трубы между креплениями должно быть расстояние 1 — 1,8 метра.

Роль декоративных коробов

Короба из пластика, дерева, гипсокартона или металла устанавливаются со следующими целями:

  • маскировка элементов вытяжной системы (воздуховода, блока вытяжки);
  • дополнительная защита воздуховода от механических повреждений.

Скрыть воздуховод вытяжной системы можно различными способами. Например, если речь идет о декоративном коробе из легкого пластика, то его можно установить различными способами: на стене по направлению к вентиляционной решетке или окну, под навесным/натяжным потолком на специальных опорах, а также просто сверху на навесных кухонных модулях. Во всех трех вариантах конструкция будет скрыта от глаз.

Правильный расчет диаметра сечения воздуховода

При естественной вентиляции, без использования механических приборов, правильно рассчитать диаметр воздуховода просто. Для этого необходимо знать площадь помещения и сечение вентиляционного отверстия. Например:

  • В частном доме на 1 м2 площади требуется 5,4 см2 сечения воздуховода.
  • В гаражном помещении на 1 м2 актуально 17,6 см2 сечения вентканала.

Если комната площадью 30 м2, то приобретается воздуховод с диаметром поперечного сечения 162 см2. Аналогично просчитывается вентиляция трубы в гараже или производственном помещении

Расчетные данные

Для поддержания здоровья человека были разработаны ГОСТы, САНПиНы, в которых регламентируются показатели системы вентиляции. Производительность вентиляции начинается с расчета воздухообмена и воздухораспределительной сети, выбора воздухораспределителей (решетки). Для этого требуется знать назначение и площадь помещений, а также составить схему прокладки воздуховодов. Воздухораспределители выбираются из каталогов по расходу воздуха и уровню шума. Учитывая все характеристики вышеуказанных расчетов, выбирается калорифер, приточная установка.

Ориентируясь на нормативные данные и размеры помещений, чтобы создать необходимый воздухообмен с заданной скоростью, специалисты высчитывают площадь или диаметры воздуховодов. Необходимо понимать, что площадь сечения трубы напрямую влияет на поток и скорость воздуха в воздуховоде. Достигая необходимых параметров скорости воздуха, нельзя забывать про шумоизоляцию плоских или гибких металлических венткоробов. Дополнительный шум в гофрированных трубопроводах или жестких каналах можно уменьшить, применяя изоляцию из звукопоглощающих многослойных плит, сокращая количество прямых углов, резких поворотов и переходов из одного диаметра трубы в другой.

Формула расчета требуемого сечения воздуховода

При монтаже трубопровода вентсистемы, учитывая особенности среды помещения, условий эксплуатации, используются круглые, квадратные или гибкие вентиляционные короба из пластиковых или стальных конструкций. Стоимость вентсистемы зависит от качества используемого материала, от толщины металла и количества фасонных частей. Сварные воздуховоды из черной стали будут стоить дешевле оцинкованных труб. Фасонные части пластиковых или металлических трубопроводов позволяют собрать трассу вентиляции и дымоудаления с многочисленными поворотами и пересечениями с другими коммуникациями.

Зачем нужна вентиляционная фасадная решетка?

Каждое помещение, будь то квартира, жилой дом или офис, нуждаются в правильно оборудованной и смонтированной системе вентиляции. Чистый и свежий постоянно обновляющий воздух — залог создания оптимального микроклимата в комнатах и крепкого здоровья человека. Если проветривание будет недостаточным, то в помещениях будет накапливаться углекислый газ, большие концентрации которого способствуют активному размножению патогенной микрофлоры. Отсюда — развитие различных заболеваний и плохое самочувствие человека.

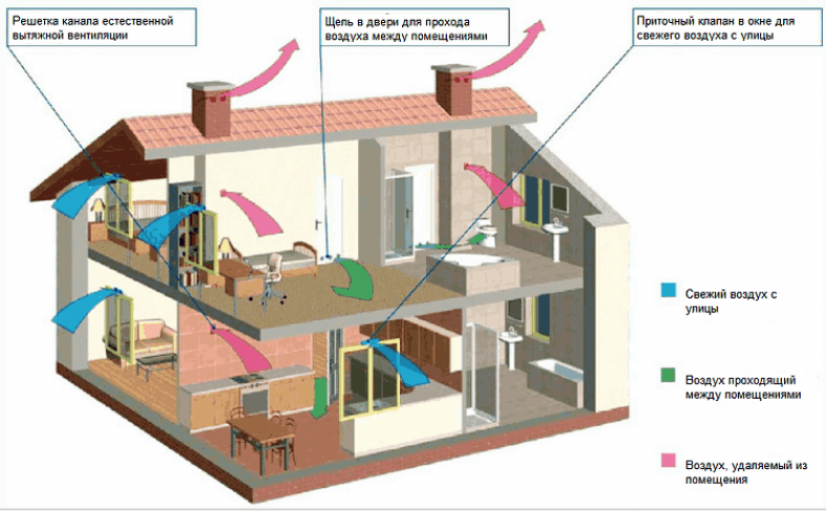

Схема вентиляции помещений в многоэтажном частном доме

Именно поэтому вся система вентиляции должна быть тщательно продумана еще на этапе проектирования любого здания. Один из ее объектов — это как раз наружная вентиляционная решетка.

Итак, зачем же нужна эта конструкция? Для обеспечения следующих функций:

  •  хорошего воздухообмена во всех помещениях строения;
  • соответствия здания требованиям пожарной безопасности — в случае возгорания решетки помогут вытянуть дым и снизят риск отравления угарным газом;
  • создания оптимального микроклимата во всех комнатах;
  • защиты вентиляционной шахты от мелких животных и попадания в нее различных неживых предметов, в том числе мусора;
  • вентиляционные решетки избавят и от неприятного запаха, и спертого воздуха в помещениях;
  • украшения фасада здания;
  • если имеется фасадная решетка, то тяга во всей вентиляционной системе будет намного лучше, чем без этого элемента;
  • решетка поможет облегчить и поддержание чистоты в шахте вентиляции, так как она собирает на себе всю пыль и копоть, которую легко счистить.

При помощи вентиляционных наружных решеток можно также очень интересно обыграть фасад дома, украсить его и сделать неповторимым, благо сейчас на рынке товаров для строительства имеются различные виды этих конструкций на любой вкус, и обладающие различными качествами.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

  1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
  2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
  3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

  • угловые;
  • островные;
  • пристенные.

Купольная подвесная вытяжка

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и  монтажа устройства будет зависеть надежность всего комплекса. Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции

За счет них воздушные массы перемещаются в определенном направлении

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

  1. Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
  2. Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.
