Расчет и устройство аварийной вентиляции

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Общие требования и показатели микроклимата

Санитарные правила устанавливают гигиенические требования к показателям микроклимата жилых, общественных и рабочих мест производственных помещений с учетом интенсивности энерготрат проживающих и работающих, времени выполнения работы, периодов года и содержат требования к методам измерения и контроля микроклиматических условий. Показатели микроклимата должны обеспечивать сохранение теплового баланса человека с окружающей средой и поддержание оптимального или допустимого теплового состояния организма. Показателями, характеризующими микроклимат в помещениях, являются:

  • температура воздуха;
  • температура поверхностей;
  • относительная влажность воздуха;
  • скорость движения воздуха;
  • интенсивность теплового облучения.

При проектировании, строительстве и эксплуатации жилых зданий, предприятий коммунально-бытового обслуживания, учреждений образования, культуры, отдыха, спорта руководствуются требованиями Санитарно-эпидемиологических правил и нормативов СанПиН 2.1.2.1002-00«Санитарно-эпидемиологические требования к жилым зданиям и помещениям«.

Особое внимание уделяется к производственным помещениям. Оптимальные микроклиматические условия установлены по критериям оптимального теплового и функционального состояния человека

Они обеспечивают общее и локальное ощущение теплового комфорта пребывания в течение 8-часовой рабочей смены при минимальном напряжении механизмов терморегуляции, не вызывают отклонений в состоянии здоровья, создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах. При проектировании, строительстве и эксплуатации производственных помещений руководствуются санитарными правилами нормами СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений». Оптимальные величины показателей микроклимата необходимо соблюдать на рабочих местах производственных помещений, на которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др.). Перечень других рабочих мест и видов работ, при которых должны обеспечиваться оптимальные величины микроклимата определяются Санитарными правилами по отдельным отраслям промышленности и другими документами, согласованными с органами Государственного санитарно-эпидемиологического надзора в установленном порядке.

При проектировании зданий и сооружений согласно СП 60.13330.2016 (свод правил актуализированной редакции СНиП 41-01-2003) следует предусматривать технические решения, обеспечивающие:

  • нормируемые метеорологические условия и чистоту воздуха в обслуживаемой зоне помещений жилых, общественных, а также административно-бытовых зданий предприятий;
  • нормируемые метеорологические условия и чистоту воздуха в рабочей зоне производственных, лабораторных и складских помещений в зданиях любого;
  • нормируемые уровни шума и вибраций от работы оборудования и систем теплоснабжения, отопления, вентиляции и кондиционирования, а также от внешних источников шума. Для систем аварийной вентиляции и систем противодымной защиты при работе или опробовании в помещениях, где установлено это оборудование, допускается шум не более 110 дБА, а при импульсном шуме — не более 125 дБА;
  • охрану атмосферного воздуха от вентиляционных выбросов вредных веществ;
  • ремонтопригодность систем отопления, вентиляции и кондиционирования;
  • взрывопожаробезопасность систем отопления, вентиляции и кондиционирования.

Расчет вентиляции цеха

Для того чтобы спроектировать и установить вентиляцию необходимо качественно и с высокой точностью рассчитать масштабы ее работы. Расчет системы вентиляции цеха осуществляется на основе данных об объемах выделяемых вредных веществ, тепла и различных справочных показателей.

Расчет системы вентиляции цеха выполняется отдельно по каждому из видов загрязнений:

По излишкам тепла

Q = Qu + (3,6V — cQu * (Tz — Tp) / c * (T1 — Tp)), где

Qu (м3) — объем, который отводится местным отсосом;
V (Ватт) — количество теплоты, которое выделяет продукция или оборудование;
с (кДж) — показатель теплоемкости = 1,2 кДж (справочная информация);
Tz (°C) — t загрязненного воздуха, отводимого от рабочего места;
Tp (°C) — t приточных воздушных масс
T1 — t воздуха, удаляемого вентиляцией общеобменного типа.

Для взрывоопасного или токсичного производства

При таких расчетах ключевая задача — разбавить токсичные выбросы и испарения до предельного допустимого уровня

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp)), где

M (мг*час) — масса токсичных веществ, выделяемых за один час;
Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых местными системами;
Kp (мг/м3) — количество отравляющих веществ в приточных воздушных массах;
Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимое общеобменными системами.

По излишкам влаги

Q = Qu + (W — 1,2 (Om — Op) / O1 — Op)), где

W (мг*час) — количесиво влаги, которое попадает в помещение цеха за 1 час;
Om (грамм*кг) — объем пара, отводимый локальными системами;
Op (грамм*кг) — показатель влажности приточного воздуха;
O1 (грамм*кг) — количество пара, отводимое общеобменной системой.

По выделениям от персонала

Q = N * m, где

N — число работников
m — расход воздуха из расчета на 1 чел*час (согласно СНиП составляет 30 м3 на человека в проветриваемом помещении, 60м3 — в нерповетриваемом).

Расчет вытяжной вентиляции цеха

Определить количество вытяжного воздуха можно по следующей формуле:

L = 3600 * V * S, где

L (м3) — расход воздуха;
V — скорость воздушного потока в вытяжном устройстве;
S — площадь проема установки вытяжного типа.

Способы технической реализации

Разработка аппаратно-технической части аварийной вентиляции производится с учётом того, что оборудование этой подсистемы имеет два рабочих состояния:

  • ожидание («пассивный» режим);
  • осуществление воздухообмена («активный» режим).

Как следует из названий этапов, в первом случае силовые установки отключены, а вентиляционные каналы перекрыты.

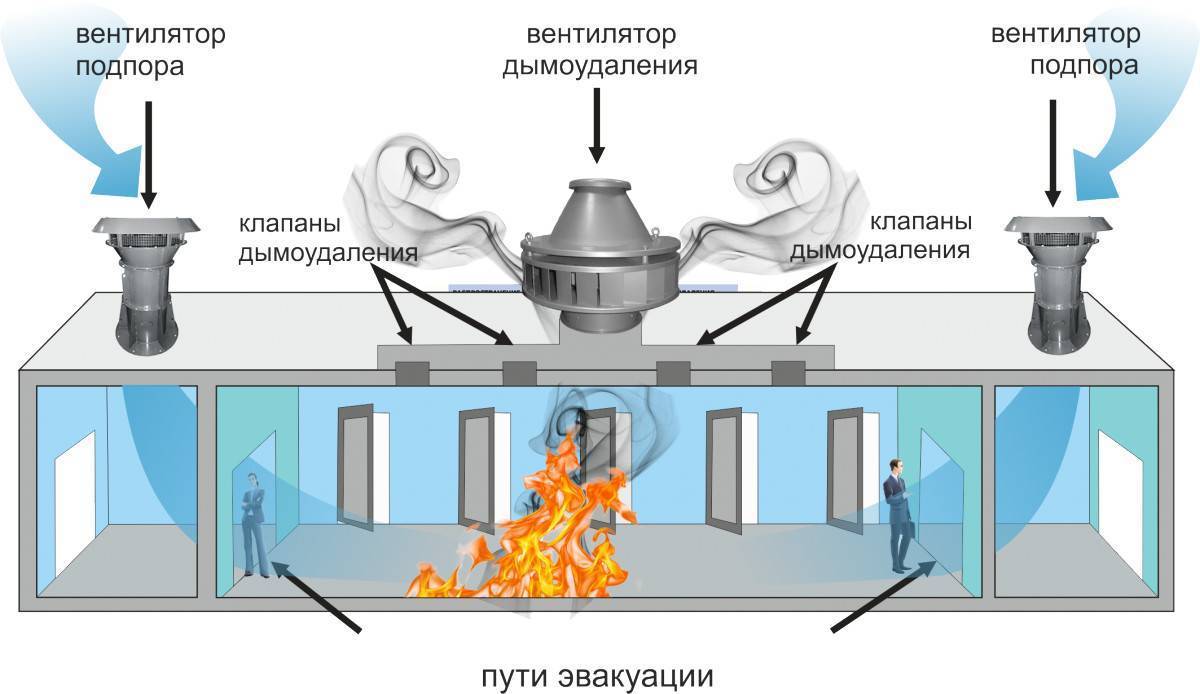

Аварийная вентиляция

Работа в пассивном режиме вовсе не означает полное отключение системы, так как центральный контролер, сеть датчиков и механизмы, управляющие заслонками и вентиляторами, постоянно находятся в активном состоянии.

Более того, как для пассивного, так и для активного режимов работы аварийной вентиляции требуется бесперебойный источник электропитания.

Также отличается способ размещения приточных и вытяжных каналов. Это может быть классическая схема с установкой потолочных диффузоров, или одно из следующих специализированных решений:

  • воздушная завеса, отсекающая опасные потоки воздуха от защищаемой зоны;
  • локальная вытяжка, реализованная в виде зонта над вероятной зоной технологического выброса;
  • отдельная вентиляционная шахта, оборудованная мощным вытяжным вентилятором.

Кроме этого, проектирование и монтаж аварийных воздухообменных установок следует производить с учётом специальных требований:

  • полная герметизация всех воздуховодов;
  • применение огнестойких материалов (а также устойчивых к высокой химической активности удаляемых воздушных смесей);
  • обеспечение должного уровня искрозащищённости в силовых установках;
  • организация мер по огневой стойкости кабелей электропитания и управления.

Отдельно отметим, что герметичность воздуховода – наиболее наглядный пример различия между штатной и аварийной системами вентиляции.

При проектировании аварийных систем для химических производств необходимо не забывать о резервировании всех важных узлов установки, особенно в тех случаях, когда вероятный выброс может быть токсичным.

Инфракрасное отопление

Если возможность установить жидкостное или воздушное отопление отсутствует, или в том случае, когда данные виды систем не устраивают владельцев производственных зданий, на помощь приходят инфракрасные обогреватели. Принцип работы описывается довольно просто: ИК-излучатель вырабатывает тепловую энергию, направленную на определенный участок, вследствие чего эта энергия передается объектам, находящимся на этом участке.

В целом, такие установки позволяют создать мини-солнце в рабочей зоне. Инфракрасные обогреватели хороши тем, что нагревают только тот участок, на который они направлены, и не позволяют теплу рассеиваться по всему объему помещения.

При классификации ИК-обогревателей в первую очередь рассматривается метод их установки:

Инфракрасные отопители различаются и по типу излучаемых волн:

  • коротковолновые;
  • средневолновые;
  • светлые (такие модели имеют высокую рабочую температуру, поэтому при работе они светятся;
  • длинноволновые;
  • темные.

Разделить ИК-обогреватели на типы можно и по используемым энергоресурсам:

  • электрические;
  • газовые;
  • дизельные.

ИК-системы, работающие на газу или дизеле, имеют гораздо большее КПД, за счет чего обходятся гораздо дешевле. Но такие устройства негативно влияют на влажность воздуха в помещении и выжигают кислород.

Существует классификация по типу рабочего элемента:

  • галогенные: нагрев осуществляется за счет хрупкой вакуумной трубки, которую очень легко вывести из строя;
  • карбоновые: нагревательным элементом является карбоновое волокно, упрятанное в стеклянную трубку, которая тоже не отличается высокой прочностью. Карбоновые нагреватели потребляют примерно в 2-3 раза меньше энергии;
  • Теновые;
  • керамические: отопление осуществляется за счет керамических плиток, которые объединены в одну систему.

Инфракрасные обогреватели хорошо подходят для использования в любых типах построек, начиная от частных домов и заканчивая громоздкими промышленными строениями. Удобство использования такого отопления заключается в том, что эти конструкции способны обогревать отдельные зоны или участки, что делает их невероятно удобными.

ИК-обогреватели воздействуют на любые предметы, но не затрагивают воздух и не влияют на движение воздушных масс, что исключает возможность появления сквозняков и других негативных факторов, способных повлиять на здоровье персонала.

По скорости прогрева инфракрасные излучатели можно назвать лидерами: их запуск необходимо осуществлять, находясь на рабочем месте, и ждать тепла почти не придется. Такие устройства очень экономичны и имеют очень высокий КПД, что позволяет использовать их как основное отопление производственных цехов. ИК-обогреватели надежны, способны работать на протяжении долгого периода времени, практически не занимают полезное пространство, имеют небольшой вес и не требуют усилий при установке. На фото можно увидеть различные виды инфракрасных излучателей.

В данной статье были рассмотрены основные виды отопления для промышленных зданий. Перед установкой любой выбранной системы необходимо осуществить расчет отопления производственных помещений. Осуществление выбора всегда ложится на хозяина постройки, а знание изложенных советов и рекомендаций по расчету нагрева помещения позволит выбрать действительно подходящий вариант отопительной системы.

Особенности вентиляции торговых помещений


вентиляция магазина-склада

Все торговые помещения можно условно разделить на 2 типа:

  • Магазины-склады (крупные гипермаркеты типа Метро);
  • Зонированные торговые комплексы (моллы типа Мега).

Магазины-склады

В первом случае не требуется подавать воздух в отдельные помещения. Потому вентиляция торгового помещения первого типа чаще всего представляет собой мощную приточно-вытяжную установку без зонирования климатических показателей.

Стандартным решением для магазинов-складов являются крышные кондиционеры. Это моноблочное оборудование, которое устанавливается на крыше здания и соединено с залом воздуховодами. Воздуховоды распределяются под навесным потолком. Кроме вентиляции руфтоп выполняет функцию отопления и кондиционирования.

Иногда устанавливают несколько руфтопов меньшей мощности вместо одного большого.

Торговые комплексы

В торговых комплексах существуют зоны различного назначения: бутики, салоны красоты, кафе, склады. Которым требуется создавать разный микроклимат. Поэтому для каждого типа помещений делается расчет в зависимости от количества посетителей, выделения тепла, влаги (спа-салоны), дыма (залы для курящих).

Дополнительной сложностью является размещение торговых комплексов в нескольких уровнях, а также архитектурные особенности каждого помещения.

Стандартным выбором для вентиляции торговых помещений такого типа являются центральные кондиционеры. Это секционное оборудование, включающее секции:

  • обогрева;
  • шумоподавления;
  • вентиляторов;
  • увлажнения;
  • фильтрации.

Модули заключены в общий корпус, который размещается в специальном отсеке здания. Так как центральный кондиционер не включает источники холода и тепла, его необходимо сочетать с чиллер-фанкойлом. Такая комбинация оборудования позволяет задавать индивидуальные параметры воздуха для каждого помещения, обслуживает здания любой площади. А еще этот вид оборудования для вентиляции помещений можно одновременно применять для подогрева воды в бассейне и замораживания льда на катке.

Такое сложное климатическое оборудование управляется только автоматизированно через центральный пульт.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч; n- число, указывающее кратность воздушного обмена; S – площадь объекта, м²; H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр. Ʋв – скорость перемещения воздуха там, где происходит его выделение; Ʋз – скорость всасывания в районе зонта; z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³; V- скорость воздушного потока в устройстве, м/с; S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа; V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.; Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг; ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К; γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Процесс проектирования аварийной вентиляции

Значение «кВ» применяют тогда, когда требуется эффективная оценочная характеристика воздухообмена в промышленной постройке. Таким показателем воздухообмена выражается отношение общего объема приходящего воздуха («L» (м3 \ч)) к показателю «Vn», (м3), который характеризует суммарный объем чистого пространства помещения. Расчет производится на принятый отрезок времени.

Если на стадии проектирования были по стандартам организованы проект и все расчеты, то кратность будет меняться от 1 до 10 единиц для промышленных помещений.

Кроме теоретической базы и формул для расчета, чтобы определить необходимый показатель, специалисты предпочитают анализировать естественные условия на похожих работающих производствах, имеющих фактические данные о токсических выделениях.

В процессе определения кратности используют отраслевые документы, СниПы, санитарные стандарты.
